Разберемся что такое k-фактор и как его конвертировать в коэффициент производительности оросителя, чтобы не было конфликта с методикой гидравлического расчета по СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования».

Сталкивались ли вы с проблемой при гидравлических расчетах с импортными оросителями? В технической документации на них нет такого параметра, как коэффициент производительности оросителя. Но зато есть k-фактор. Что с ним делать и как его использовать, чтобы считать по формуле в приложении Б СП 485.1311500.2020?

Что такое k-фактор оросителя?

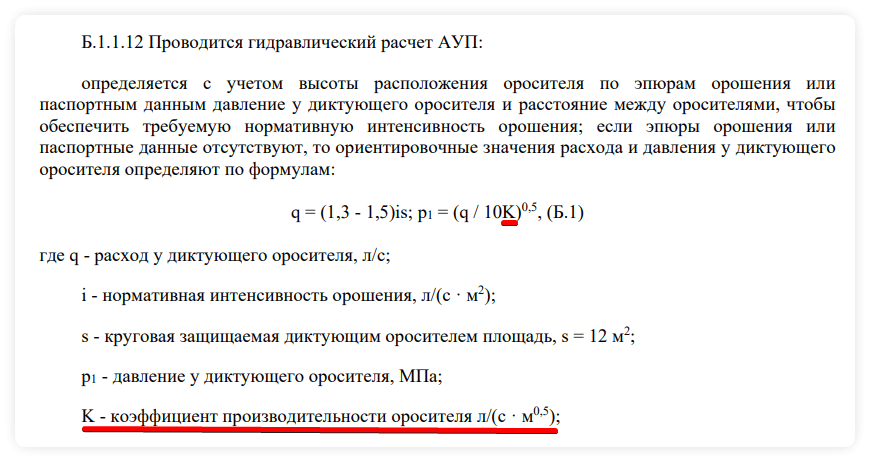

Рисунок 1. Фрагмент методики гидравлического расчета по СП 485.1311500.2020

Кстати, обратите внимание на ошибку в размерности! Корректная единица измерения:

Что такое k-фактор оросителя?

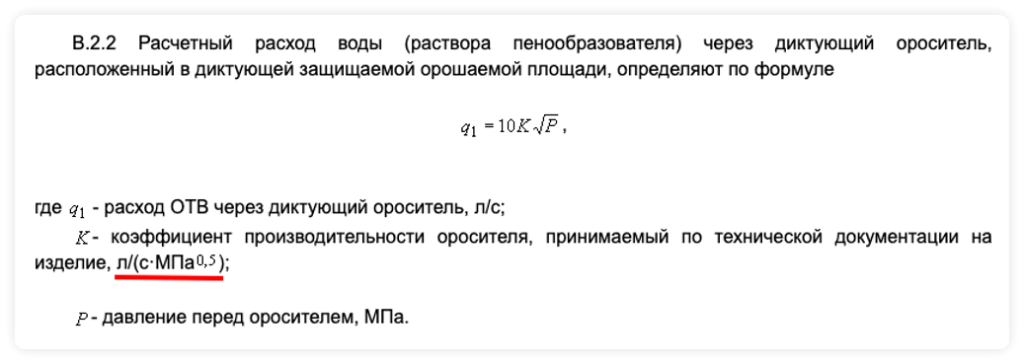

В СП 5.13130.2009 было правильно:

Что такое k-фактор оросителя?

Но давайте начнем с начала и разберемся откуда вообще берутся k-фактор и коэффициент производительности.

Расход реальной жидкости из отверстия описывается формулой Торричелли:

Что такое k-фактор оросителя?

где Q – расход;
μ – коэффициент сжатия струи (выбираем из таблицы 1)
ω – площадь отверстия
g – ускорение свободного падения
H – давление жидкости.

Для любого оросителя с неизменяемой конфигурацией проточной части большая часть формулы – является условно константой (т.е. неизменной величиной). Чтобы не писать длинный многочлен – его назвали k-фактором оросителя или коэффициентом производительности (в разных странах называют по-разному).

Что такое k-фактор оросителя?

k-фактор – это характеристика проточной части оросителя

Внимательный читатель скажет: «Стоп! Как могут быть k-фактором и коэффициентом производительности одним и тем же, если в технической документации на российские оросители они имеют разные численные значения?»

Откроем техническую документацию на любой ороситель и проверим. Действительно, цифры разные:

Что такое k-фактор оросителя?

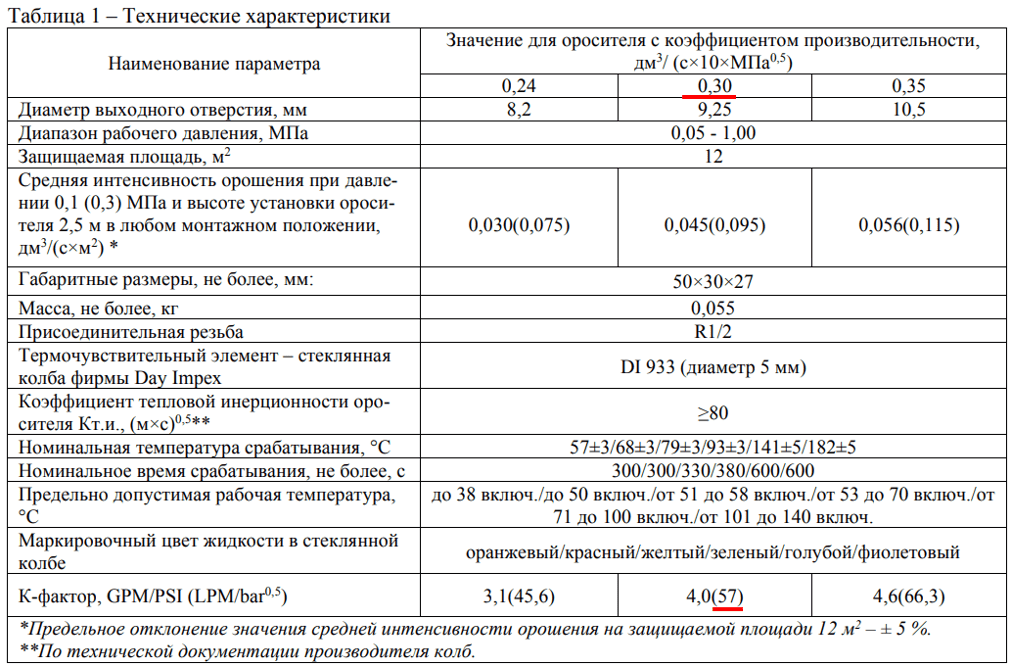

Рисунок 2. Фрагмент паспорта на оросители спринклерные «СВУ».

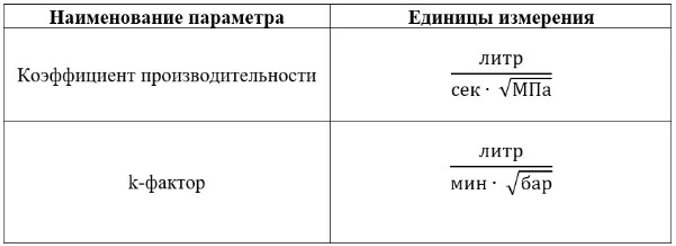

Вся разница в единицах измерения:

Что такое k-фактор оросителя?

Разумеется, коэффициент производительности можно переводить в k-фактор и наоборот. Выведем поправочный коэффициент:

Что такое k-фактор оросителя?

В формуле Б.1 из приложения Б СП 485.1311500.2020, вероятно, для округления коэффициента производительности до сотых, а не до тысячных добавили в формулу коэффициент 10.

С учетом этой десятки поправочный коэффициент равен 189,7!

Таким образом, если вам необходимо спроектировать установку пожаротушения с импортными оросителями, на которых в документации указан только к-фактор (допустим 115), но нет значения коэффициента производительности, то для его получения необходимо 115 разделить на 189,7.

Любители более удобных цифр в расчетах могут считать гидравлический расчет через к-фактор, но тогда все расходы должны измеряться в л/мин; давления – в барах, а из формулы Б.1 из приложения Б СП 485.1311500.2020 следует убрать коэффициент 10:

Что такое k-фактор оросителя?
