Как правильно установить клапан сброса избыточного давления при проектировании газового пожаротушения?

Приглашаем записаться на курс “Проектирование модульных АУПТ (газ, порошок, аэрозоль, ТРВ) и станций газового пожаротушения“.

При срабатывании установки газового пожаротушения в помещение выходит газовое огнетушащее вещество (ГОТВ), которое чаще всего хранится в модулях в сжатом или сжиженном виде под давлением порядка 50 атмосфер. При этом помещение для эффективного тушения должно быть достаточно герметичным.

Давление внутри помещения в момент тушения возрастает, и, для того чтобы оно не разрушило строительные конструкции и не нанесло вред случайно оказавшимся в помещении людям, предусматривается клапан сброса избыточного давления (КСИД).

Пунктом 9.4.2 СП 485.1311500.2020 предписывает нам при разработке проекта выполнить расчет площади проема для сброса избыточного давления в защищаемом помещении при подаче ГОТВ согласно методике, приведенной в Приложении Ж.

Пункт 9.4.2 СП 485.1311500.2022 «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования»

При разработке проекта технологической части установки производят следующие расчеты:

массы ГОТВ в установке пожаротушения (приведен в приложении Д); исходные данные для расчета массы – в соответствии с приложением Г;

диаметра трубопроводов установки, типа и количества насадков, времени подачи ГОТВ (гидравлический расчет); методика расчета для установки углекислотного пожаротушения, содержащей изотермический резервуар, приведена в приложении Е; для остальных установок расчет рекомендуется производить по методикам, разработанным с учетом характеристик ГОТВ, а также давления газа-вытеснителя (при его наличии), и подтвержденным положительными результатами испытаний в аккредитованной лаборатории;

площади проема для сброса избыточного давления в защищаемом помещении при подаче ГОТВ (приведен в приложении Ж).

Проектировщик, используя приведенную формулу, определяет, какая площадь проемов необходима в конкретном помещении, затем сравнивает полученное значение с площадью имеющихся постоянно открытых проемов и, если их недостаточно, закладывает в проект КСИД.

В этой ситуации у проектировщика неизбежно возникают следующие вопросы:

# Куда следует сбросить избыточное давление в защищаемом помещении?

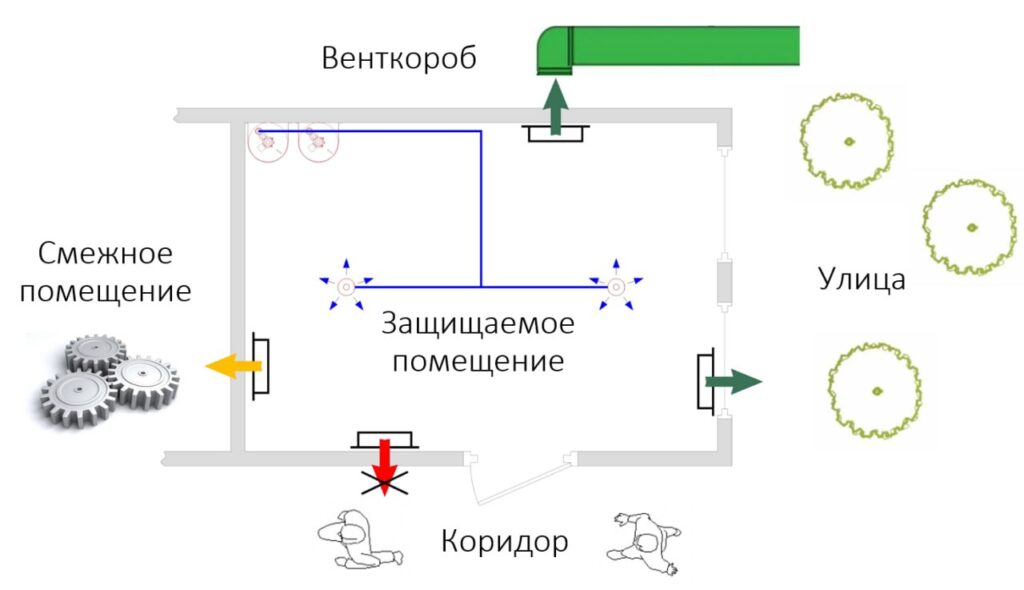

# Куда будет выходить избыточный газ и продукты горения при проектировании газового пожаротушения?

Есть несколько вариантов:

  • Использование коридора для сброса давления. Однако это самый наихудший сценарий. При срабатывании установки запустится СОУЭ и начнется эвакуация людей. Коридор является путем эвакуации. Вышедший газ и продукты горения в виде дыма могут снизить видимость в коридоре, а также (в совокупности с хлопком КСИД во время срабатывания газового пожаротушения) привести к панике. Грамотный эксперт не пропустит данное решение в 99% случаев.
  • Использование смежного помещения. Проектировщику необходимо внимательно его изучить: посмотреть на объем в сравнении с защищаемым помещением, на его назначение, его категорию и количество постоянных рабочих мест. Из практики могу сказать, что сброс газа в смежное техническое помещение без постоянного пребывания людей, как правило, не вызывает вопросов у экспертизы.
  • Использование улицы. Сброс избыточного давления на улицу – наилучшее решение. Вопросов у проектировщиков и экспертов тут по большей части не возникает. Единственное, на что необходимо обратить внимание, – не забудьте установить КСИД уличного исполнения.
  • Использование специального вентиляционного короба. В этом случае мы сбрасываем давление в любое место (как правило, это коридор) и устанавливаем на отверстие вентиляционного короба сечением не менее необходимой площади, получившейся при расчете. Далее выводим данный короб на улицу. При попытках подключить данный вентиляционного короба к системам общеобменной вентиляции или дымоудаления может возникнуть много технических вопросов, ведь данные системы во время пожара перекрываются или, наоборот, открываются и начинают активно работать.

Вывод:

При проектировании газового пожаротушения постарайтесь установить КСИД так, чтобы газ и продукты горения выходили на улицу напрямую или посредствам специального вентиляционного короба. Не устанавливайте КСИД в коридор, без использования специального вентиляционного короба, данное решение не пройдет экспертизу.
