Иваненко Максим Васильевич

Главный специалист отдела проектирования систем ОВиК c опытом более 8 лет, партнер телеграм-канала ОВиК project.

Автор выражает благодарность Эсманскому Рустаму Кимовичу за консультации.

? Рекомендуем для слушателей курса «Проектирование противодымной вентиляции». Открыт набор группы с 9 февраля.

Транспортировка, монтаж, эксплуатация, техническое обслуживание и ремонт вентиляторов осуществляются строго в соответствии с руководством по эксплуатации для данного оборудования. Там же можно ознакомиться и с особенностями пуска вентиляторов. К примеру, в руководствах по эксплуатации для радиальных вентиляторов обычно указывается о необходимости закрыть дросселирующее устройство (заслонку, клапан) у вентилятора перед его пуском. С технической точки зрения, данное требование актуально не для всех радиальных вентиляторов, а именно для радиальных вентиляторов с загнутыми вперед лопатками.

У радиальных вентиляторов с загнутыми вперед лопатками потребляемая мощность резко возрастает с увеличением производительности (см. рис 1), причем тем резче, чем больше угол установки лопаток на выходе колеса. Поэтому в вентиляторах с загнутыми вперед лопатками на разных участках рабочей зоны характеристики приходится использовать двигатели разной мощности (чем больше производительность, тем больше мощность). У радиальных вентиляторов с загнутыми назад лопатками кривая мощности с увеличением производительности не растет так резко и имеет максимум (см. рис 2). В таких вентиляторах во многих случаях удается всю рабочую зону характеристики обеспечить одним двигателем. Поэтому первый запуск вентилятора с загнутыми вперед лопатками надо производить с предварительно закрытым входом или выходом (для снижения потребляемой мощности), постепенно увеличивая производительность и контролируя токи потребления электродвигателя. В противном случае электродвигатель из-за перегрузки может выйти из строя.

Особенности пуска осевых и радиальных вентиляторов систем противодымной вентиляции

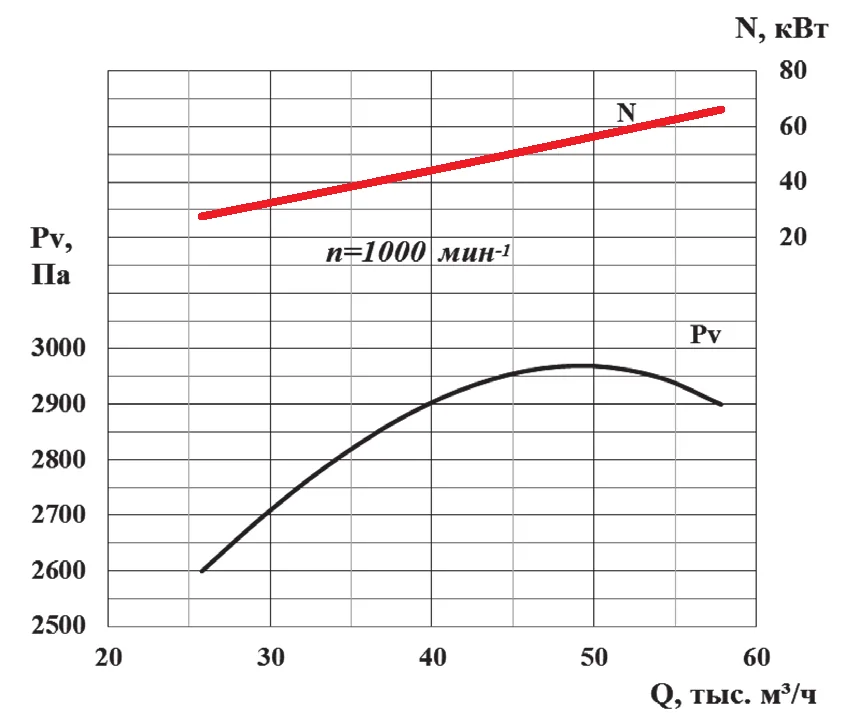

Рис.1 Пример аэродинамической характеристики радиального вентилятора с загнутыми вперед лопатками
Особенности пуска осевых и радиальных вентиляторов систем противодымной вентиляции

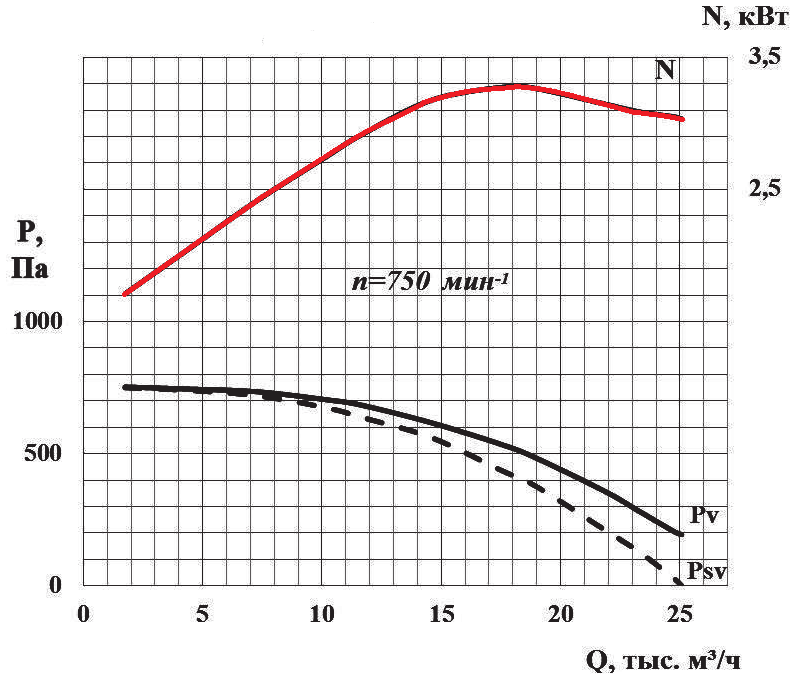

Рис.2 Пример аэродинамической характеристики радиального вентилятора с загнутыми назад лопатками

У осевых вентиляторов наибольшее потребление мощности получается при закрытой задвижке (см. рис 3). Затем с увеличением производительности происходит падение давления и потребления мощности. Поэтому пуск осевого вентилятора в работу производится при открытой заслонке.

Особенности пуска осевых и радиальных вентиляторов систем противодымной вентиляции

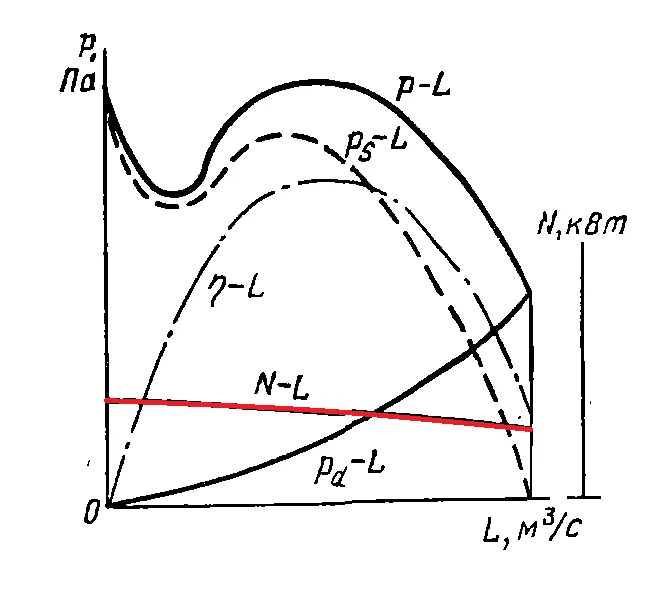

Рис. 3 Аэродинамическая характеристика осевого вентилятора (без выделенного рабочего участка)

Эту и другую полезную информацию можно почерпнуть в книге «Вентиляционное оборудование. Технические рекомендации для проектировщиков и монтажников» В. Г. Караджи, Ю. Г. Московко, 2010 г.
