Как выбрать кабель при проектировании системы противопожарной защиты

Автор статьи: Цветков Роман Николаевич, ведущий инженер-проектировщик комплексных систем безопасности. Автор онлайн-курса «Проектирование ПС и СОУЭ для начинающих».

Система противопожарной защиты (СПЗ) включает в себя множество составных систем: пожарная сигнализация, оповещение и управления эвакуацией и т. д. Кабель для этих систем так же важен, как артериальная система для человека. По кабелю идет напряжение и ток, которые позволяют всему комплексу работать.

Вне зависимости от того какую систему вы проектируете, кабель в ней все равно присутствует. Поэтому вы должны понимать как и какой кабель заложить в эти системы.

В помощь начинающим проектировщикам рассмотрим пошаговый алгоритм действий, который поможем вам принять решение при подборе кабеля для системы противопожарной защиты:

  1. Понять какой объект вам достался для проектирования.
  2. По ГОСТ 31565-2012 определить тип кабеля для ваших СПЗ.
  3. Выбрать производителя кабеля и сформировать компоненты ОКЛ.
  4. Заполнить спецификацию кабелем.

Далее рассмотрим каждый шаг по отдельности.

1. Понять какой объект вам достался для проектирования

Информация по объекту и положения ГОСТ 31565-2012 помогут вам выбрать подходящий кабель, но нужно учитывать нюансы объекта.

Например, подбирая кабельную продукцию для системы оповещения и управления эвакуацией на объекте важно учитывать кто там будет эвакуироваться.

В производственных, офисных и административных помещениях основную категорию людей составляют не ограниченные в подвижности, дееспособные, самостоятельные люди. Эвакуация должна пройти в стандартном режиме, потому что эвакуирующимся не потребуется для этого дополнительная помощь.

Обратная ситуация с домами престарелых и медицинскими учреждения, потому что там основная категория — маломобильные группы населения. В детских садах и образовательных учреждениях — дети. Эвакуация будет проходить дольше, потому что эвакуирующимся потребуется дополнительная помощь.

Все это нужно учитывать при подборе кабельной продукции, чтобы в случае пожара кабельная линия не сгорела раньше, чем закончится эвакуация.

2. По ГОСТ 31565-2012 определить тип кабеля для ваших СПЗ

Производители изготавливают кабели по ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Определяют класс пожарной опасности кабеля, закладывают необходимые характеристики кабеля (индексы, область применения), прописывают технические условия и подтверждают сертификатами соответствия.

Как выбрать кабель при проектировании системы противопожарной защиты
 ГОСТ 31565-2012 Раздел 1

Задача проектировщика — расшифровать информацию по кабелю из документации от производителя с помощью ГОСТ 31565-2012.

Раздел 4
Производители проводят испытания кабеля в различных условиях пожара и определяют класс пожарной опасности кабеля с помощью таблицы 1.

Для проектировщика данные таблицы 1 указаны в технических условиях на изготавливаемый кабель.

Как выбрать кабель при проектировании системы противопожарной защиты
 ГОСТ 31565-2012 Раздел 4 таблица 1

Раздел 5
Производители указывают в технических условиях индексы кабеля (нг(А)-LS и т.д.) по положениям данного раздела.

Проектировщику нужно использовать этот раздел, чтобы знать значение индексов при прочтении области применения кабеля (раздел 6).

Как выбрать кабель при проектировании системы противопожарной защиты
 ГОСТ 31565-2012 Раздел 5 пункт 5.10 (для примера)

Раздел 6

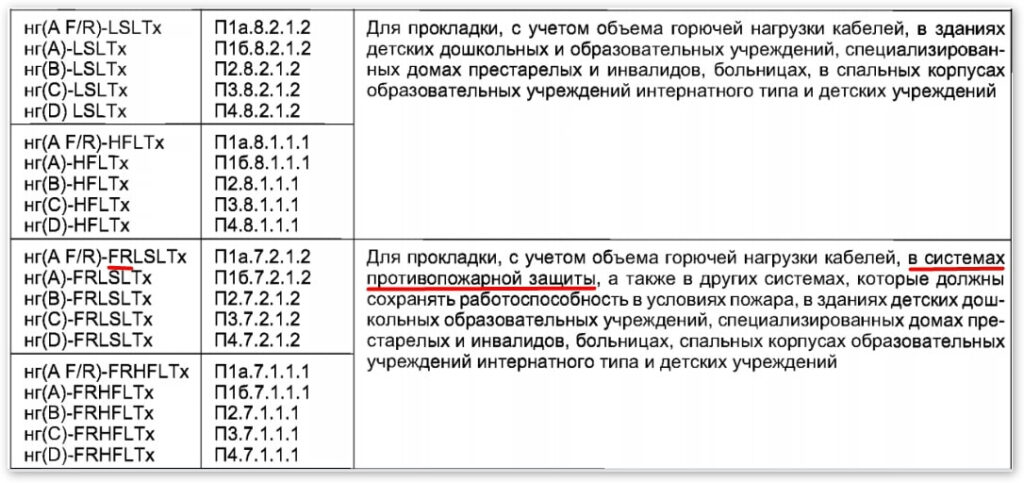

Знание индексов кабеля поможет проектировщику определить для каких объектов применяются определенные типа кабеля по таблице 2.

Обратите внимание, что для систем противопожарной защиты всегда указывается дополнительно индекс FR: будь это пожарная сигнализация, СОУЭ, РИПы и т.д.

Как выбрать кабель при проектировании системы противопожарной защиты
 ГОСТ 31565-2012 Раздел 5 таблица 2

3. Выбрать производителя кабеля и сформировать компоненты ОКЛ

Выбор производителя кабеля зависит от того, где находится объект проектирования. Проектировщику надо понимать, что транспортная стоимость доставки кабеля до объекта существенно возрастает с увеличением расстояния.

Мы, в качестве примера, рассмотрим кабель от кабельного завода Паритет и огнестойкую кабельную линию (ОКЛ) от производителя ДКС.

Формирование огнестойкой кабельной линии — одна из важнейших задач при проектировании СПЗ. Главная задача ОКЛ — обеспечение работоспособности СПЗ в условиях пожара.

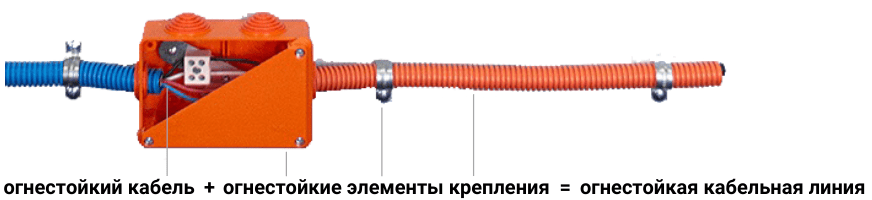

ОКЛ состоит из кабельной линии и всех элементов крепления (лотки, коробки и т.д.). Если кабель не сгорит, а элементы крепления сгорят — ОКЛ не решит свою задачу. Поэтому вместе с огнестойкой кабельной линией используются огнестойкие элементы крепления — это и есть формирование комплекта ОКЛ.

Как выбрать кабель при проектировании системы противопожарной защиты

Требования по работоспособности в условиях пожара предъявляются не на кабель, а на кабельную линию проложенную в лотках, трубах и коробах или непосредственно по поверхности стен. Это решение подтверждается сертификатом соответствия ОКЛ на основании проведенных испытаний. ОКЛ без сертификатов не бывает.

Чтобы проектировщики смогли правильно заложить все составные элементы ОКЛ в свою документацию, у производителей всегда присутствует решение в совокупности “кабель + все элементы крепления”.

Как сформировать ОКЛ:

  1. Найдите сертификат соответствия производителя ОКЛ
  2. Внимательно изучите состав сертификатов применяя положения ГОСТ 31565-2012
  3. Найдите на сайте производителя инструкции по монтажу, типовые альбомы и другие данные, которые могут вам пригодиться

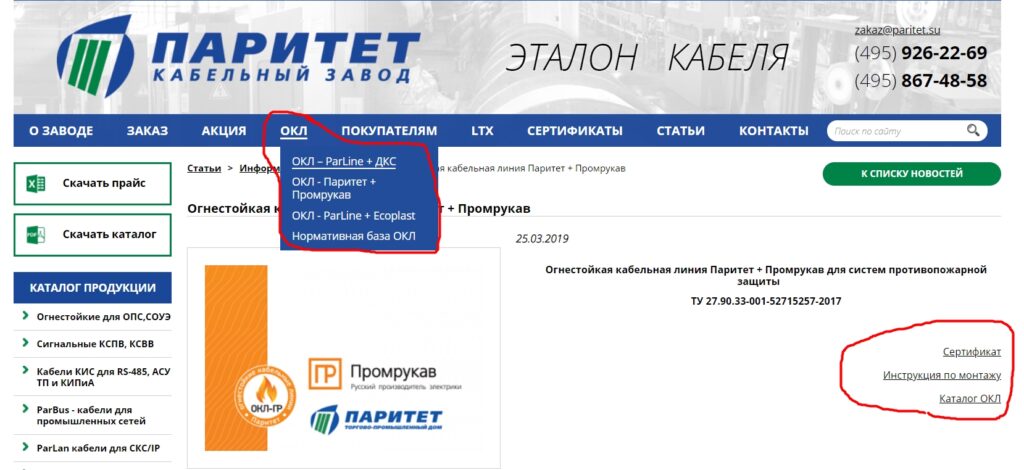

Например, на сайте Паритет собраны все необходимые документы, которые позволят вам быстро и правильно сформировать ОКЛ в вашей спецификации.

Как выбрать кабель при проектировании системы противопожарной защиты

Почему нужны компоненты ОКЛ.
Есть 3 нормативных документа, которые обязывают применять ОКЛ для СПЗ:

Статья 82 пункт 2 обязывает применять кабели, которые будут сохранять работоспособность СПЗ при пожаре в течение времени, необходимого для эвакуации людей в безопасную зону. Это одна из выдержек, есть и другие.

Как выбрать кабель при проектировании системы противопожарной защиты

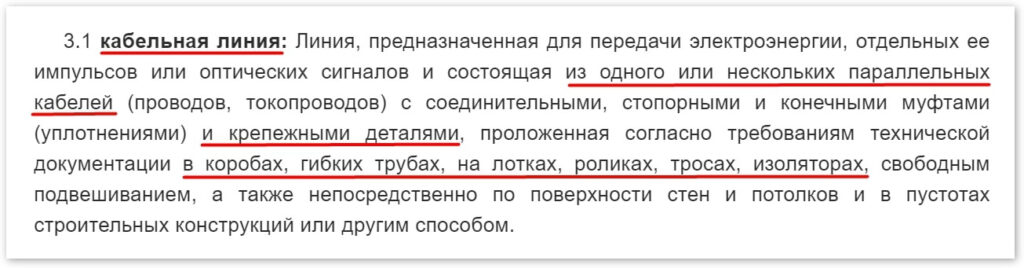

Пункты 3.1 содержит термин “кабельные линии” и дает основания, что кабельные линия — не только кабель, но и элементы крепления.

Как выбрать кабель при проектировании системы противопожарной защиты

Пункт 4.8 дублирует пункт ФЗ-123, но с добавлением “полной эвакуации”.

Как выбрать кабель при проектировании системы противопожарной защиты

В пункте 4.9 указанный ГОСТ Р 53315 отменен, вместо него действует ГОСТ 31565-2012.

Как выбрать кабель при проектировании системы противопожарной защиты

4. Заполнить спецификацию кабелем

Самый главный документ — спецификация, потому что на ее основании составляется смета, рассчитывается бюджет и т.д. Это своеобразный мостик от наших решений в проекте к деньгам, которые нужны для реализации решений на объекте.

Для кабельной продукции в спецификации есть соответствующий раздел “Кабельная продукция”, где мы в обязательном порядке записываем все индексы и показатели по кабелю:

Как выбрать кабель при проектировании системы противопожарной защиты
Выкопировка спецификации (для примера)

Количество жил и сечения трактуется уже нашим проектным решением, выбором конкретного оборудования, решениями производителя оборудования и собственным опытом проектировщика.

Как сформировать пакет сертификатов ОКЛ и состав спецификации по ОКЛ — расскажем в следующих статьях.


Советуем посмотреть вебинар

Рассказали как правильно подобрать кабель для СПЗ, рассмотрели этапы выбора кабеля и разобрали некоторые положения ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» и ответили на частые вопросы слушателей.
