Как проложить пожарный кабель в соответствии с п.6.6, 6.8 СП 6.13130.2021

Бочугов Михаил
Бочугов Михаил

Главный специалист отдела пожарной безопасности. Опыт работы в проектировании СППЗ 12 лет, в сфере 17 лет.

Больше практических нюансов и полезной информации вы узнаете на профпереподготовке для проектировщиков и монтажников СПЗ с 15 ноября →

Разберём некоторые вопросы, которыми задаются специалисты нашей отрасли читая требования к прокладке пожарных кабелей в СП 6.13130.2021 «Системы противопожарной защиты. Электрооборудование низковольтное. Требования пожарной безопасности». Используемые в документе формулировки и неоднозначность их трактовок порой ставят даже опытного специалиста в тупик.

Примечание: под термином «пожарного кабеля» в данной статье подразумеваются «кабельные линии и электропроводки систем противопожарной защиты» (кабельные линии связи, кабельные линии питания). Упрощение введено для начинающего круга специалистов, с единственной целью упростить поиск решения насущного вопроса.

Все аббревиатуры, используемые в тексте сокращений, приведены в конце статьи в разделе «справочная информация».

Требования к прокладке пожарных кабелей в п. 6.8 СП 6.13130 и п. 6.6 СП 6.13130.2021

СП 6.13130

п. 6.6 «Совместная прокладка кабелей и проводов СПЗ с кабелями и проводами иного назначения, а также кабелей питания СПЗ и кабелей линий связи СПЗ в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции не допускается. В одном сплошном металлическом коробе (лотке) допускается совместно прокладывать экранированные кабели линий связи СПЗ с линиями связи не относящимися к СПЗ и экранированные кабели».

СП 6.13130

п. 6.8 «Не допускается совместная прокладка кольцевых линий связи СПЗ в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке».

Чтобы перейти к разбору основного вопроса совместной прокладке пожарных кабелей, нам нужно разобраться с понятиями:

• Что является линиями питания (кабелями питания) СПЗ?
• Что является линиями связи СПЗ?
• Что представляет собой сплошной металлический короб?

Будем разбираться последовательно, основываясь на письмах, полученных от ВНИИПО — разработчика СП 6.13130.2021.

Что является линиями питания (кабелями питания) СПЗ?

Линиями питания СПЗ по мнению (разъяснению) автора п. 6.6 СП 6.13130.2021 было приведено в двух письмах ВНИИПО:

Рассмотрим содержание первого письма:

1. Под кабелями питания СПЗ, согласно СП 6.13130.2021, необходимо понимать кабели, обеспечивающие электрическую связь (электропитание) от панели ПЭСПЗ или самостоятельного НКУ до исполнительного устройства (двигателей установок водяного пожаротушения, двигателей вентиляторов противодымной вентиляции, ППКП, ППУ и т.д.).

2. Кабели СОУЭ на напряжение 100 В являются кабелями питания СПЗ.

3. Так как СПС организована линиями связи, а СОУЭ кабелями питания, то при их прокладке необходима раздельная прокладка или применение сплошной металлической перегородки по всей высоте короба (лотка) при их прокладке в коробе (лотке), согласно п. 6.6 СП 6.13130.2021.

Исходя из п. 1 и 2 следует, что кабелями питания СОУЭ в п. 3 данного письма является кабельные линии 100В, а также кабели питания (220В) к ППУ от ПЭСПЗ или самостоятельного НКУ.

Второе письмо подтверждает вышеуказанные выводы и говорит о готовящемся изменении СП 6.13130.2021.

Искренне надеюсь, что кабельные линии 100В СОУЭ пропишут как исключение, а не как кабельные линии питания СПЗ, с обязательной раздельной прокладкой от других линий СПЗ, а также линий иного назначения.

Что является линиями связи СПЗ?

Ответ на второй вопрос также дан во втором письме от ВНИИПО, где говорится, что кабельные линии от блоков питания 12-24В не является кабелями питания СПЗ.

Под линиями связи СПЗ подразумевается кольцевых линий связи СПЗ (СПС, СПА, АУПТ), линии управления и/или питания СПЗ (такие как «сухой контакт», 12-24В от блоков питания до ППУ и ППКП, линии от ППУ до исполнительных устройств (оповещателей, вызывных панелей обратной связи и т.д.).

Дополнительная информация по вопросу определения линий 12-24В СОУЭ, как линией связи была представлена в отдельной статье.

Что представляет собой сплошной металлический короб?

Под сплошным металлическим коробом (лотком), упомянутым в п. 6.6 СП 6.13130.2021 подразумевается сплошная металлическая конструкция (лоток неперфорированный + крышка), предназначенная для прокладки в ней проводов и кабелей (электропроводки и кабельных линий СПЗ).

Данное разъяснение дано в следующем письме ВНИИПО:

Многим приходит мысль: «что не прописано в своде правил, то не запрещено». В данном случае последний абзац письма говорит, что выводы от обратного не всегда являются верными:

«совместная прокладка кабелей и проводов СПЗ с кабелями и проводами иного назначения, а также кабелей питания СПЗ и кабелей линии связи СПЗ в одном проволочном, лестничном или открытом лотке не допускается».

Даже при наличии перегородки по всему открытому неперфорированному или перфорированному лотку прокладка совместных кабельных линий не допускается.

Варианты совместной прокладки пожарных кабелей

С учётом вышесказанного, мы приходим к следующим вариантам прокладки пожарных кабелей в соответствии п. 6.6 и 6.8 СП 6.13130.2021:

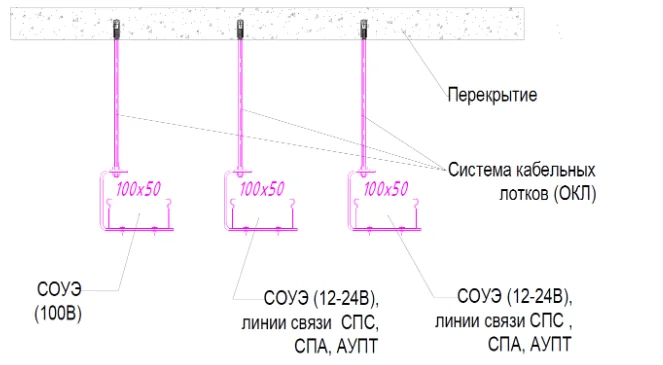

1. Прокладка пожарных кабелей в лотках любых типов открытых или закрытых крышками:

Как проложить пожарный кабель в соответствии с п.6.6, 6.8 СП 6.13130.2021

Примечание:

1. При прокладке кольцевых линий связи приход и уход части кольца прокладывать в разных лотках (п. 6.8 СП 6.13130.2021).

2. Тип, размер лотка и способ крепления может быть любым. Все элементы, включая кабель, должны быть в общем сертификате, и смонтированы в чётком соответствии с инструкцией производителя огнестойкой кабельной линии (далее — ОКЛ).

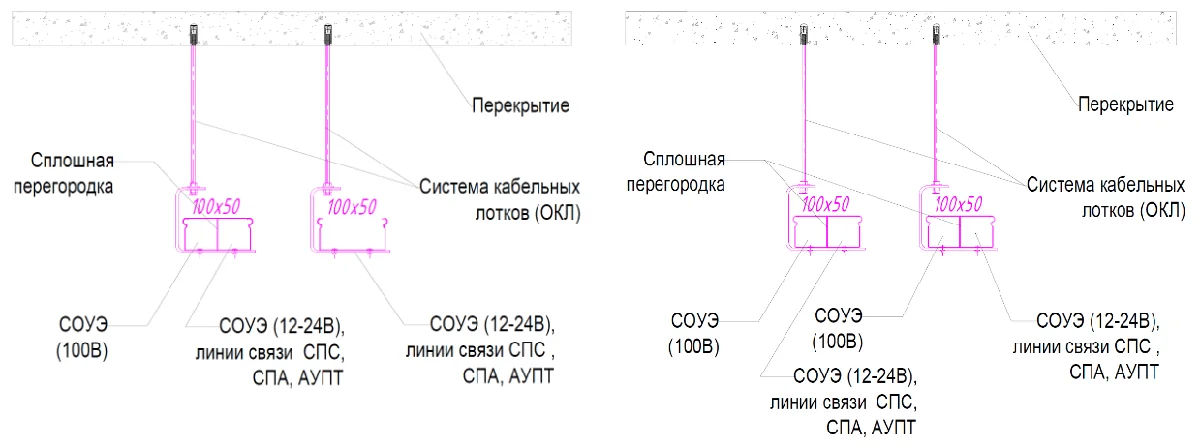

2. Прокладка пожарных кабелей в сплошных  лотках, неперфорированных с крышками, образуемых сплошной металлический короб:

Как проложить пожарный кабель в соответствии с п.6.6, 6.8 СП 6.13130.2021

Примечание:

1. При прокладке кольцевых линий связи приход и уход части кольца прокладывать в  разных лотках (п. 6.8 СП 6.13130.2021).

2. Размер лотка и способ крепления может быть любым. Все элементы, включая кабель, должны быть в общем сертификате, и смонтированы в чётком соответствии с инструкцией производителей ОКЛ.

3. При прокладке линий 100В СОУЭ совместно с линиями связи СПС, СПА, 12-24В СОУЭ, АУПТ обязательно применение сплошного неперфорированного лотка с крышками, сплошной металлической перегородкой по всей высоте лотка и экранированных кабелей (п. 6.6 СП6.13130.2021).

3. Прокладка пожарных кабелей в трубах (гладких, гофрированных ПВХ, металлических, металлорукавах):

Кабельные линии 100В СОУЭ необходимо прокладывать в отдельных трубах от кабельных линий связи СПЗ.

Приход и уход части кольца (полукольца) кольцевой линии связи СПЗ необходимо прокладывать в разных трубах (ДПЛС — двухпроводные линии связи/АЛС — адресные линии связи, и т.д., начало и конец которых подключены к одному ППКП или ППУ, в соответствии с п. 3.3 СП 6.13130.2021). Расстояние при параллельной открытой прокладке полуколец кольцевой линии связи в разных трубах не нормируется, крепление труб производится в соответствии с инструкцией ОКЛ. Расстояние при параллельной открытой прокладке линий СПЗ от силовых кабельных линий не нормируется (ранее данное требование было чётко 0,5 м., прописано в п. 13.15.15 СП 5.13130.2009).

На этот счёт также есть разъяснение от ВНИИПО (хоть и не бесспорное), в котором фигурирует расстояние 0,3 м.

При прокладке кабельных линий 100В СОУЭ я также предлагаю придерживаться расстоянию не менее 0,3 м. от линий связи СПЗ. Если данная возможность отсутствует — использовать экранированный кабель или другие способы защиты (металлорукав и т.д. с последующим заземлением). Главное — помните, что при применении экранированного кабеля экран не должен висеть в воздухе, он должен быть подключён к соответствующим клеммам, в соответствии с технической документацией производителя оборудования.

Справочная информация

ОКЛ — «Огнестойкая кабельная линия» коммерческий термин, введённый для понимания широкого круга людей и специалистов. ОКЛ подразумевает под собой кабельные линии и кабели несущие системы, совместно испытанные в условиях стандартного температурного режима пожара (ГОСТ Р 53316), на основании требований п. 2 ст. 82 123-ФЗ и п. 6.4 СП 6.13130.2021.

Сокращения из п. 4 СП 484.1311500.2020 и п. 4 СП 6.13130.2021:

АУПТ — автоматическая установка пожаротушения;

НКУ — низковольтное комплектное устройство;

СОУЭ — системы оповещения и управления эвакуацией при пожаре;

СПА — системы пожарной автоматики;

СПЗ — система противопожарной защиты;

СПС — системы пожарной сигнализации;

ППУ — пожарный прибор управления;

ППКП — прибор приемно-контрольный пожарный;

ПЭСПЗ — панель питания электрооборудования системы противопожарной защиты.
