Что такое жокей-насос и зачем он нужен в системах пожаротушения
Командир отделения пожарно-спасательной части «Газпром нефтехим Салават».
Больше полезного про пожаротушение на онлайн-курсах «Проектирование водяного пожаротушения» 1-я ступень и 2-я ступень.
В этой статье разберём, что такое жокей-насос и чем он отличается от обычных насосов. Так мы поймем, почему при проектировании наш преподаватель и автор курсов для проектировщиков пожаротушения Гарданова Елена настоятельно рекомендует не пренебрегать данным устройством и включать его в состав оборудования для установок водяного пожаротушения.
Что такое жокей-насос в системах пожаротушения
Жокей-насос – это небольшой насос, приспособленный работать в установке водяного пожаротушения. У него небольшая производительность, но с его помощью создают и поддерживают необходимое давление в трубопроводах установки пожаротушения в дежурном режиме, применяя его в качестве автоматического водопитателя.
Определение из СП 485.1311500
3.1 автоматический водопитатель: Водопитатель, автоматически обеспечивающий в дежурном режиме давление в трубопроводах, необходимое для срабатывания узлов управления.

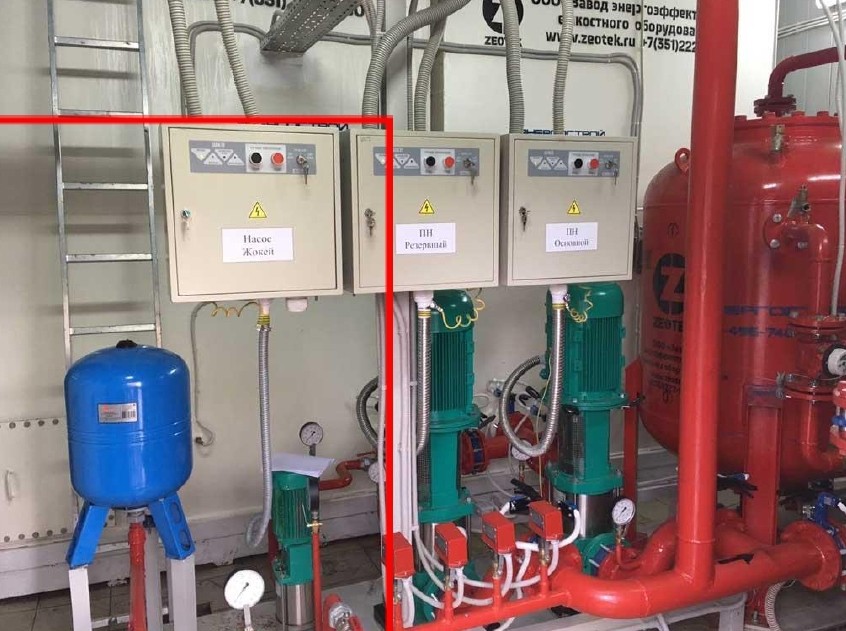

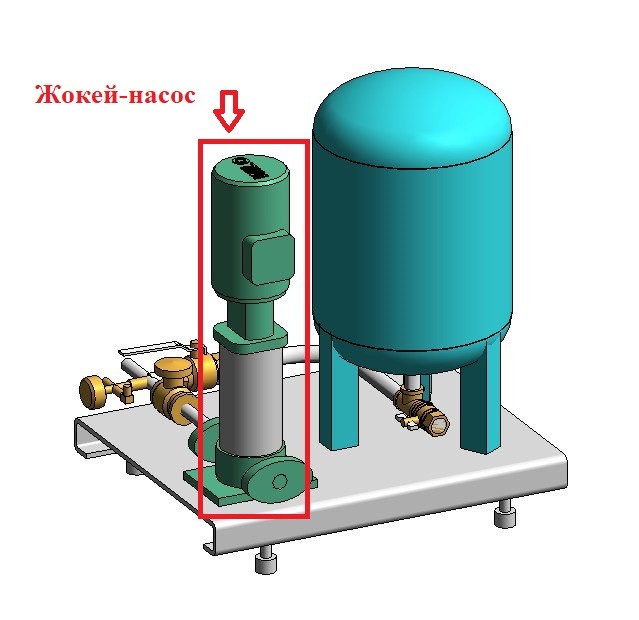

Чаще всего жокей-насос продаётся в комплексе с напорным баком.
Зачем нужен жокей-насос в системах пожаротушения
Согласно СП 485.1311500 к водяным установкам пожаротушения есть требование:
6.9.4 Во всех видах водяных АУП следует предусматривать один из видов автоматического водопитателя без резервирования:
- сосуд (сосуды) вместимостью не менее 1 м., заполненный водой объемом (0,5±0,1) м. и сжатым воздухом;
- подпитывающий насос (жокей-насос), оборудованный промежуточной мембранной ёмкостью (сосудом) вместимостью не менее 40 л. с объёмом воды от 50 % до 60 % от её вместимости;
- водопровод иного назначения, давление и расход которого больше или равный параметрам жокей-насоса.
Мы понимаем, что в системе трубопроводов пожаротушения могут присутствовать небольшие утечки в местах соединения: через сливные краны, в сварных швах и т. п. Плюс не забываем про требование ГОСТ Р 50680-94 к водозаполненной системе — поддерживать расчётное давление перед оросителем в дежурном режиме, которое сформулировано следующим образом:
5.3 Установки должны обеспечивать заданную интенсивность орошения на защищаемой площади в течение всего времени действия.
Запускать основные насосы для компенсации утечек технически возможно, но нерационально и не вполне соответствует требованиям п. 6.9.4 СП 485.1311500. Задача основных пожарных насосов — тушить пожар, а не компенсировать снижение давления. Кроме того, частое включение основных насосов приведёт к дополнительному износу оборудования. Именно поэтому в установках пожаротушения используют жокей-насос, который может плавно компенсировать все утечки.
Плюсами использования жокей-насоса является его небольшой ток потребления, компактный размер и небольшая производительность. Надо учитывать, что производительности жокей-насоса хватит, чтобы компенсировать незапланированные утечки, но не хватит, чтобы компенсировать расходы сработавших оросителей. В последнем случае уже запускаются основные пожарные насосы.
В основном, жокей-насос применяется в водозаполненной системе пожаротушения, но встречается применение жокея и в воздушной системе пожаротушения, если от источника водоснабжения не гарантируется минимальное требуемое давление («необходимый подпор»). В этом случае жокей-насос используется для создания давления перед узлом управления, и тем самым обеспечивает работоспособность узла управления.
Таким образом, жокей-насос входит в состав насосной установки, но его задача работать «в дежурном режиме», а остальные пожарные насосы работают только в режиме «пожар».

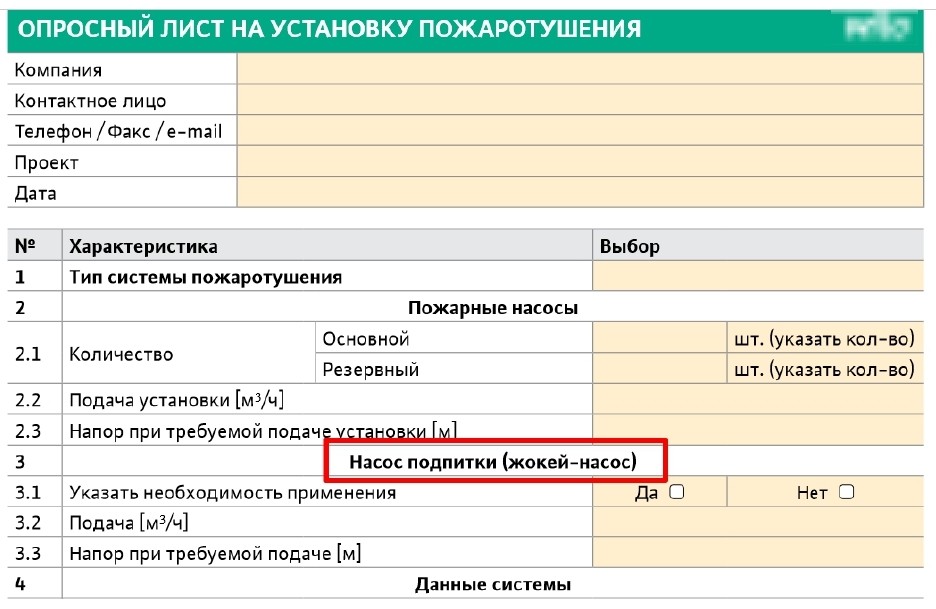

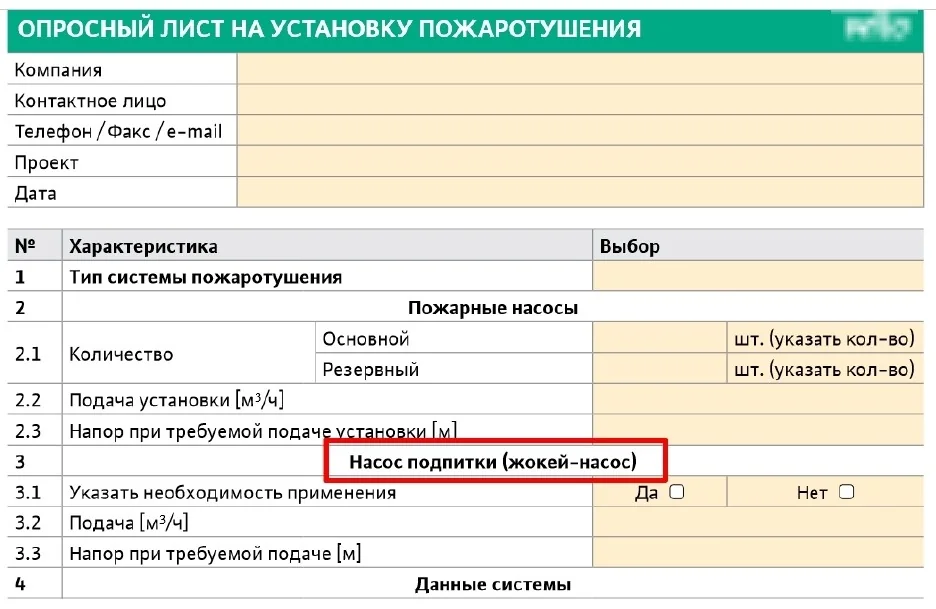

При выборе жокей-насоса для ваших систем учитывайте, что в некоторых случаях его необходимо подбирать отдельно, а некоторые производители могут сразу комплектовать свои моноблочные насосные установки с жокей-насосом. У ряда производителей есть программа подбора насосной установки, в которой можно выбрать опцию «жокей-насос». В ином случае всегда можно связаться с поддержкой от производителя.
