Правила определения достаточности открываемых оконных проемов для естественного проветривания коридоров и помещений при пожаре

Сегодня мы бы хотели поговорить о том, как правильно определить достаточность открываемых оконных проемов для естественного проветривания коридоров и помещений при пожаре.

Требования к параметрам проемов, используемых для естественного проветривания при пожаре в коридорах и помещениях зданий, содержатся в Своде правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности», утвержденном Приказом МЧС России от 21 февраля 2013 г. № 116 (далее – СП 7.13130.2013).

В соответствии с требованиями пункта 8.5 СП 7.13130.2013 для естественного проветривания при пожаре необходимо предусматривать:

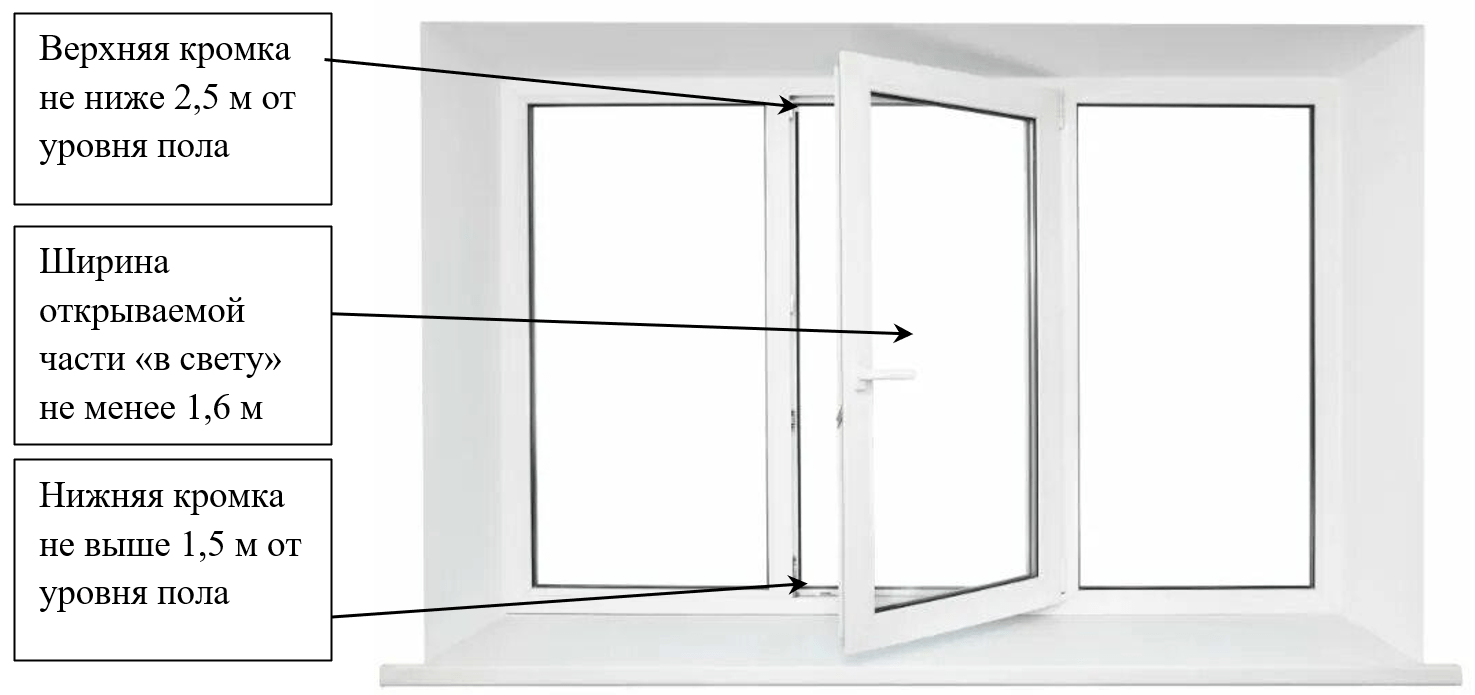

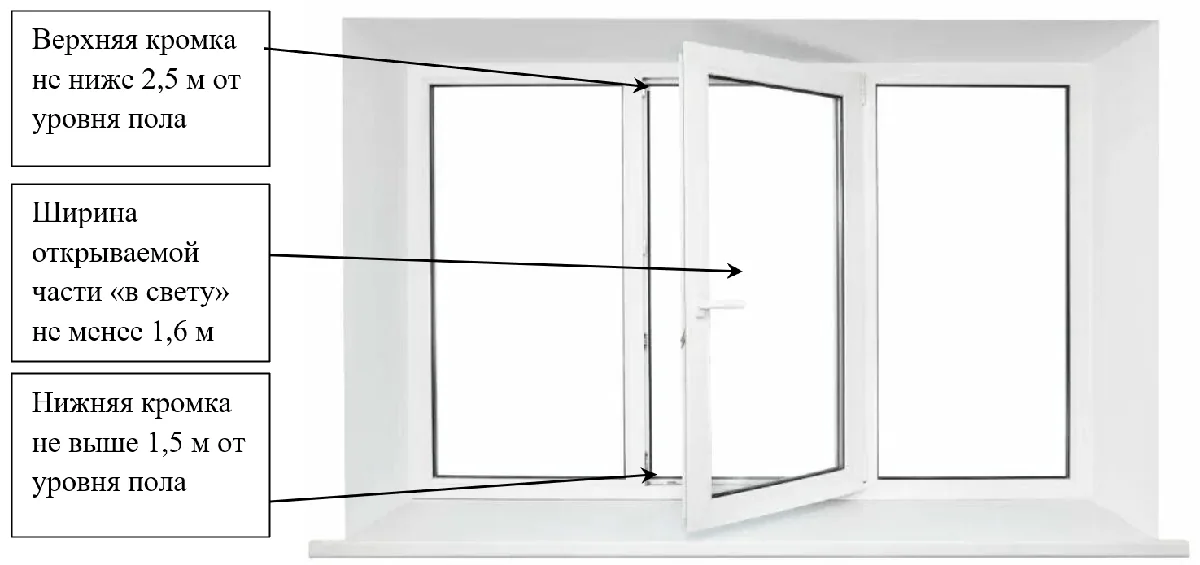

При этом запорные устройства или механизмы приводов должны быть доступны для свободного и неограниченного ручного открывания заполнений таких проемов при расположении соответствующих конструктивных элементов (рычагов, ручек и др.) не выше 2 м от уровня пола (рисунок 1).

Существует несколько правил, которые помогут правильно определить достаточность проемов для естественного проветривания коридоров

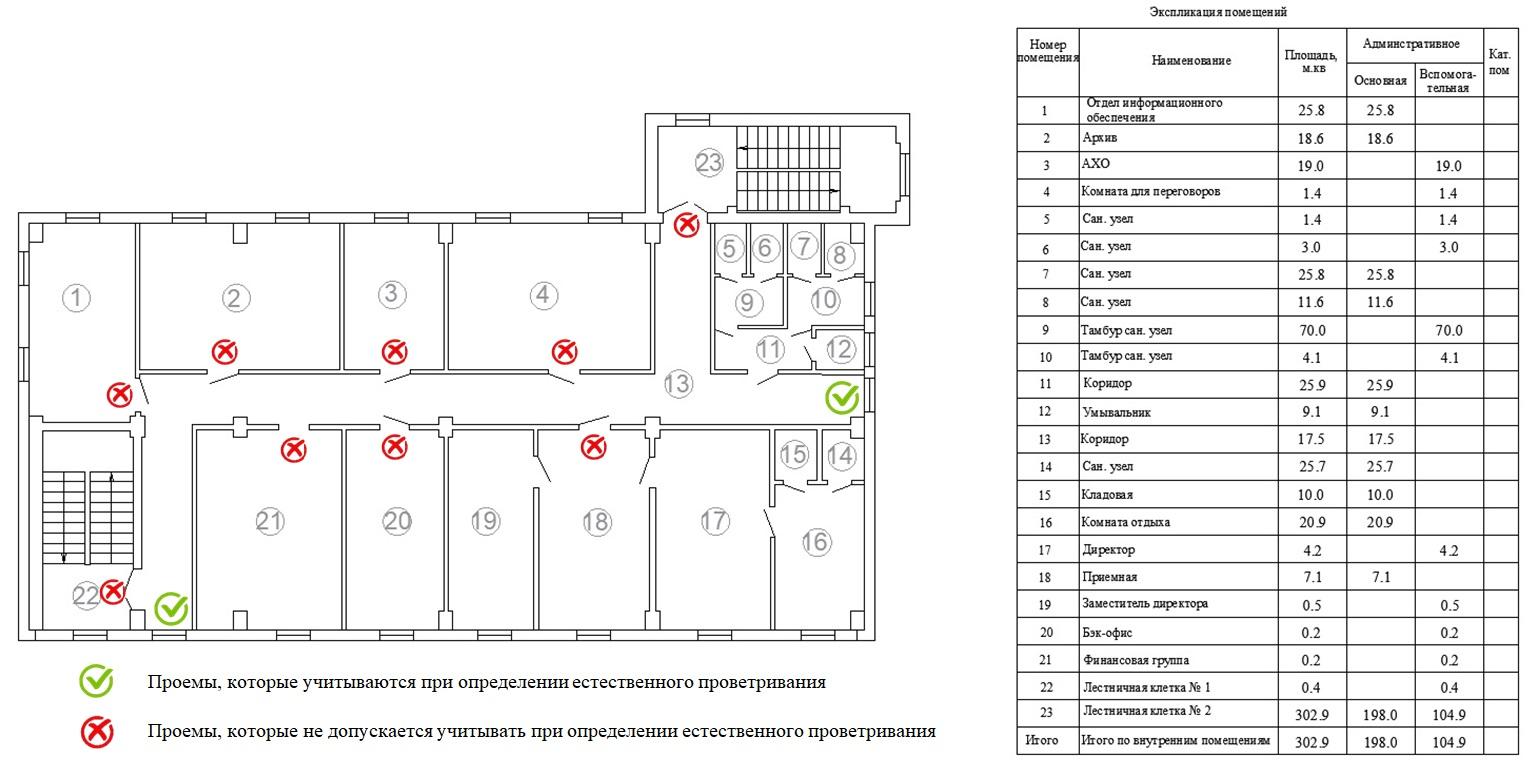

Правило № 1. Для естественного проветривания при пожаре принимаются только окна (или иные проемы) в наружных ограждениях (рисунок 2).

То есть проем, ведущий из коридора в помещение с оконным проемом, не будет учитываться для естественного проветривания коридора. Аналогичный проем, не заполненный дверью, также не будет учитываться, не говоря уже о том, что наличие незаполненного дверью проема в коридоре противоречит требованиям пункта 5.2.7 СП 2.13130.2020.

Правило № 2. Параметры проемов для естественного проветривания определяются исключительно по открываемой части. Также, параметры открываемой части проема измеряется «в свету», то есть без учета установленных элементов оконных блоков, конструктивных узлов запорных механизмов и прочего.

Правило № 3. Для коридора, длиной от 15 до 30 метров общественных, административно-бытовых, многофункциональных, а также производственных и складских зданий и сооружений категорий А, Б, В с числом этажей два и более необходим как минимум один открываемый оконный проем с параметрами, указанными в пункте 8.5 СП 7.13130.2013.

Правило № 4. Для коридоров, длиной более 30 м ширина проемов для естественного проветривания определяется таким образом, что на каждые 30 м длины коридора необходим проем шириной не менее 1,6 м. Это значит, что для коридора длиной более 30 м, но менее 60 м, ширина проемов для естественного проветривания должна составлять не менее 3,2 м.

При этом, если коридор разделен на секции противопожарными перегородками, например, как это требуется для коридоров длиной более 60 м. (или коридоров более 42 м. в палатных корпусах лечебных учреждений), то достаточность естественного проветривания при пожаре для каждой из частей коридора, образованных противопожарными перегородками, необходимо определять отдельно.

Правило № 5. Для определения достаточности естественного проветривания при пожаре допускается суммировать ширину нескольких оконных проемов. При этом суммарная ширина проемов должна быть не менее требуемой.

Это правило распространяется исключительно на параметр ширины проема. Поднимать нижнюю кромку проема на высоту выше 1,5 м или опускать верхнюю ниже 2,5 м запрещается.

Правило № 6. При невозможности соблюдения требований предъявляемым к геометрическим параметрам проемов для естественного проветривания при пожаре, допускается производить расчетное определение площади оконных или иных проемов, обеспечивающих естественное проветривание коридоров при пожаре, по методу, установленному для систем вытяжной противодымной вентиляции с естественным побуждением тяги.

Такие расчеты проводятся в соответствии с Методическими рекомендациями ФГБУ ВНИИПО МЧС России «Расчетное определение основных параметров противодымной вентиляции зданий. Методические рекомендации к СП 7.13130.2013».

При определении параметров проемов для естественного проветривания помещений необходимо руководствоваться следующими правилами:

Правило № 1. Для естественного проветривания помещения при пожаре принимаются только окна (или иные проемы) в наружных ограждениях конкретного рассматриваемого помещения. То есть оконные проемы, расположенные в смежном помещении (относительно рассматриваемого), в зачет не идут.

Правило № 2. Параметры высоты верхней и нижней кромки проема аналогичны тем, что используются для естественного проветривания коридоров.

Правило № 3. Для естественного проветривания помещений в зачет также идет только площадь открываемой части проема.

Правило № 4. Естественное проветривание допускается предусматривать для помещений глубиной не более 20 м (в случае, если помещение занимает не всю ширину здания) и не более 40 м (в случае, если помещение занимает всю ширину здания).

Если помещение не подходит по указанным параметрам, то организация естественного проветривания при пожаре в нем невозможна.

Правило № 5. Длина наружного ограждения помещения должна быть не меньше 1/3 суммы длин внутренних ограждений помещения.

То есть, при прямоугольной конфигурации помещения длина фасада, в котором имеется проем для естественного проветривания должен быть не менее 1/3 суммы оставшихся трех стен (или 0,67 суммы стен), в которых проемы отсутствуют (рисунок 3).

Помещения, показанные на рисунке, имеют идентичные параметры, однако повернуты на 90 градусов относительно друг друга. Ширина фасада с проемом в помещении, показанном слева на рисунке 3, составляет более 1/3 суммы внутренних ограждений.

Сумма длин внутренних ограждений составляет: 1,5+6,0+1,5 = 9,0 м.

Разделим длину стены, в котором имеется проем, на сумму длин остальных стен и получим – 6,0/9,0 = 2/3. Получаем 2/3  > 1/3, а значит требования пункта 8.5 СП 7.13130.2013 соблюдается.

При этом данное требование при конфигурации помещения, размещенного справа на рисунке 3, соблюдено не будет.

Сумма длин внутренних ограждений по-прежнему составит 13,5 м, однако, разделив длину стены, в котором имеется проем, на сумму длин остальных стен, получится значение менее 1/3, а именно – 1,5/13,5 ≈ 0,11. Следовательно 0,11 < 1/3, а значит требования пункта 8.5 СП 7.13130.2013 не соблюдается.

Соответственно, организация естественного проветривания в данном помещении невозможна.

Мнение сотрудников ФГБУ ВНИИПО МЧС России

В дополнение поделимся мнением сотрудников ФГБУ ВНИИПО МЧС России по вопросам естественного проветривания коридоров при пожаре.
