Единичная неисправность: разбор требований СП 484.1311500 с учетом изменения №1
Единичная неисправность — одна из самых сложных тем в проектировании систем пожарной автоматики. После вступления в силу изменения №1 к СП 484.1311500 требования к линиям связи и электропитания стали строже и вызвали большое количество вопросов у проектировщиков.
Что такое единичная неисправность в Изменении № 1 СП 484.1311500
В редакции с изменением № 1 СП 484.1311500 теперь есть следующая формулировка:
СП 484.1311500 с Изменением № 1
3.5 единичная неисправность линий связи (электропитания): единичное нарушение работоспособности одной из линий связи (электропитания).
На практике это:
Важный момент, который подчеркивается в документе: рассматривается именно одна неисправность, а не цепочка отказов.

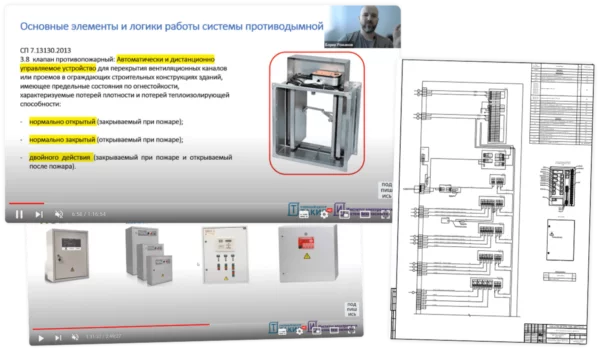

Авторский курс Бориса Романова по проектированию автоматизации СПЗ
Что считается линией связи в СП 484.13115000
Изм. № 1 СП 484.13115000 даёт чёткое определение:
СП 484.1311500 с Изменением № 1
3.20 линия связи: Проводная, радиоканальная или оптоволоконная линия, расположенная вне корпусов технических средств пожарной автоматики, обеспечивающая взаимодействие между техническими средствами системы пожарной автоматики, между техническими средствами пожарной автоматики и исполнительными устройствами, между системой пожарной автоматики и другими инженерными системами.
Именно это определение расширило область применения требований.
Линии связи обеспечивают взаимодействие между приборами СПА, управление исполнительными устройствами, взаимодействие с другими инженерными системами здания.
К линиям связи относятся:
Отдельно подчеркивается, что требования по единичной неисправности распространяются на линии, проложенные вне корпусов и шкафов, если иное не предусмотрено документацией производителя.
Поэтому единичная неисправность линии связи — это уже не узкий вопрос адресных колец, а системная задача пожарной автоматики в целом.
Что считается линией электропитания в СП 484.13115000
В пункте 3.34 СП 484.1311500 с изм. №1 введено определение линии электропитания:
п. 3.34 СП 484.1311500 с Изменением № 1
линия электропитания: Проводная или оптоволоконная линия, предназначенная для обеспечения электроэнергией (электроснабжением) технических средств систем пожарной автоматики.
На практике чаще всего подразумеваются линии:
Адресные линии в большинстве случаев совмещают функции передачи информации и питания.
Основные требования к единичной неисправности линии связи и электропитания в СП 484.1311500 с изм. №1
п. 5.3 СП 484.1311500 с Изменением № 1
Единичная неисправность линий связи между ППКП, ППУ, ППКУП, функциональными модулями, ИБЭ, а также единичная неисправность линий электропитания не должны оказывать влияние на возможность контроля (отображения сигналов о работе) и ручного управления СПА на пожарном посту, за исключением случаев, предусмотренных настоящим сводом правил.
Это требование фактически исключает использование неадресных источников бесперебойного питания, так как при обрыве линии теряется возможность контроля их состояния на посту.
Пункт 5.4 стал самым обсуждаемым положением в изменении №1 к СП 484.1311500. В нем сказано:
п. 5.4 СП 484.1311500 с Изменением № 1
5.4 СПА должна быть спроектирована таким образом, чтобы в результате единичной неисправности линий связи или электропитания был возможен отказ только автоматического или ручного управления одной однотипной ЗПЗ (пожаротушения, оповещения, противодымной вентиляции, внутреннего противопожарного водопровода). Потеря автоматического управления одной однотипной ЗПЗ в результате единичной неисправности линий связи не должна оказывать влияние на возможность ручного управления однотипной ЗПЗ с помощью органов управления ППУ (ППКУП) и УДП этой же ЗПЗ.

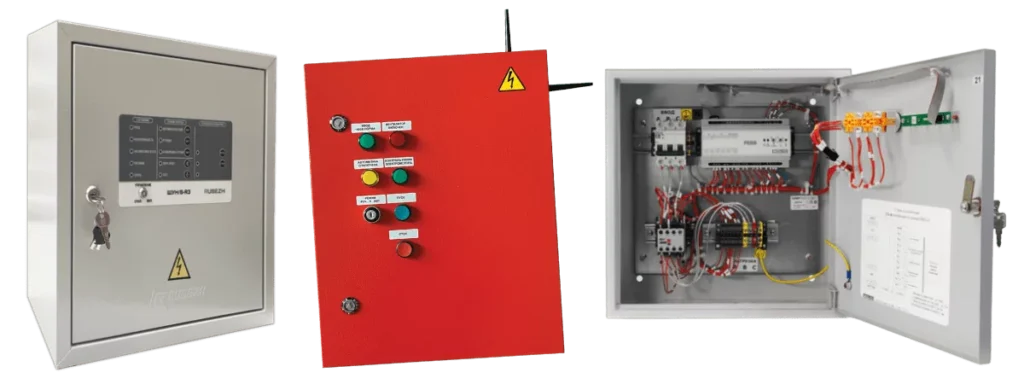

Исполнительные устройства. Разъяснения ВНИИПО
Наибольшие сложности вызвал вопрос применения требований пункта 5.4 СП 484.1311500 к исполнительным устройствам.
Компании «Болид» и «Рубеж» отправили запросы во ВНИИПО и получили разъяснительные письма.
Основные положения писем
Письменные ответы ВНИИПО не являются нормативными документами, но на практике используются при экспертизе и согласовании проектных решений.
Чтобы полностью разобраться в требованиях к единичной неисправности в Изменении №1 СП 484.1311500 смотрите запись СПА-Ликбеза с Борисом Романовым.
