Гидравлическое сопротивление подземных пожарных гидрантов. Исследование, проблемы измерения показателя и пути решения

Козырев В. Н., Илеменов М. В., Ртищев С. М., Минайлов Д. А. Научно-технический журнал «Пожарная безопасность», 2023 № 4 (113). С. 41 — 50.

Онлайн-курсы с практическими заданиями и обратной связью для инженеров пожарной безопасности. Расписание

Аннотация. Рассмотрены проблемы измерения гидравлического сопротивления подземных пожарных гидрантов. Приведены результаты анализа международного опыта и практических экспериментов по измерению данного показателя. Обоснованы и предложены пути решения проблемы измерения гидравлического сопротивления подземных пожарных гидрантов посредством совершенствования методики проведения испытаний, а также описан выбор испытательного оборудования.

Ключевые слова: система противопожарного водоснабжения, пожарное оборудование, подземный пожарный гидрант, гидравлическое сопротивление пожарных гидрантов, методика испытаний пожарных гидрантов.

Введение

Со времени создания внутреннего противопожарного водопровода (ВПВ) и подземных пожарных гидрантов русским инженером-механиком (гидротехником) Н. П. Зиминым [1] в конце 19 века и по настоящее время система наружного пожаротушения зданий и сооружений, основу которой составляют подземные пожарные гидранты, является эффективной и востребованной.

Качество подземных пожарных гидрантов контролируется аккредитованными лабораториями. В условиях повышения требований к качеству работы аккредитованных испытательных лабораторий наиболее актуальной становится оценка качества подземных пожарных гидрантов по основным показателям назначения, одним из которых является гидравлическое сопротивление.

Назначение подземных пожарных гидрантов

Подземные пожарные гидранты (ППГ) являются составной частью системы наружного пожаротушения. Подземный пожарный гидрант предназначен для подземной установки на водопроводной сети наружного противопожарного водоснабжения, находящейся под землей. Применение ППГ определяется условиями их размещения, которые должны исключать замерзание воды при отрицательных температурах наружного воздуха, а также необходимостью отбора воды из водопроводной сети для тушения пожара в зимнее время.

На водопроводной сети ППГ устанавливается с помощью пожарной подставки (рис. 1).

Гидравлическое сопротивление подземных пожарных гидрантов. Исследование, проблемы измерения показателя и пути решения

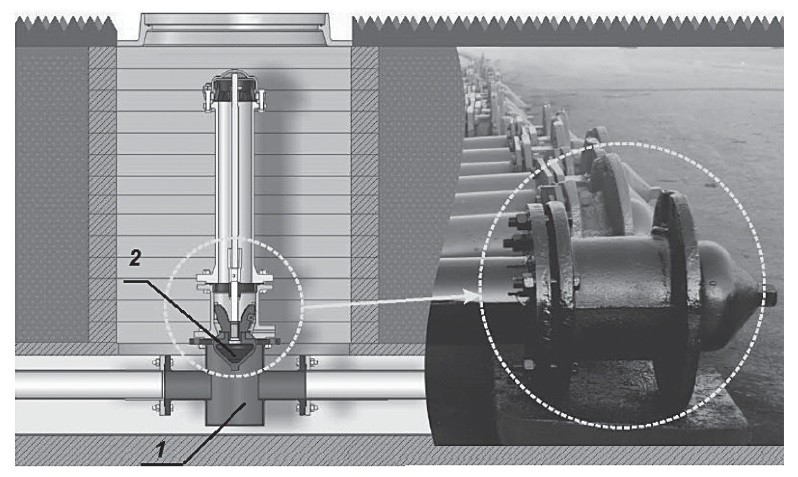

Рис. 1. Пожарная подставка на водопроводной сети: 1 – пожарная подставка; 2 – клапан

Размеры пожарной подставки обеспечивают присоединение ППГ к водопроводной сети и свободный ход клапана ППГ типовых конструкций (см. рис. 1).
