Как защитить электрощиты и электрошкафы по требованиям СП 486.1311500.2020?

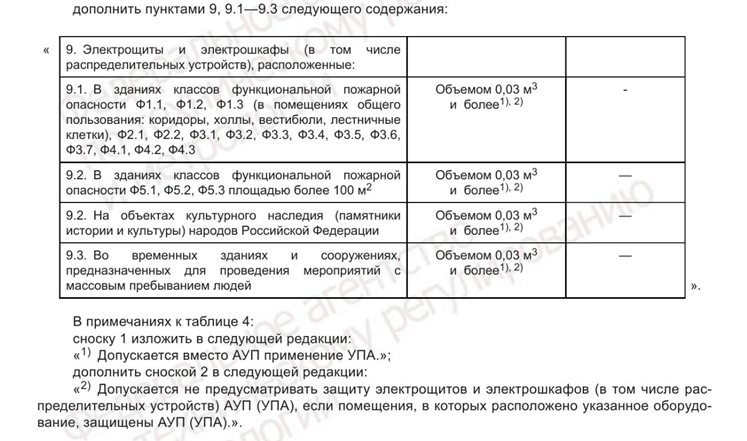

Требования по защите электрощитов и электрошкафов (в том числе распределительных устройств) объемом 0,03м3 и более УПА появилось после вступления в силу 16 июня 2025 г. изменений 1 СП 486.1311500.2020, которое содержится в п.9 Таблицы 4 — оборудование.

В данной статье мы продолжим разбираться с новым требованием пункта 9 таблицы 4 СП 486.1311500.2020, рассмотрим как можно выполнить требование и варианты, имеющиеся на рынке пожарной безопасности в РФ, а также предположим почему на наш взгляд возникло данное  требование.

Почему возникло требование к защите электрощитов и электрошкафов в СП 486.1311500

Комментариев автора СП 486.1311500.2020 у нас нет, но мы попробуем предположить  с чем связано введение данного требования. Одной из причин пожаров всегда называют аварийную работу электрооборудования, в том числе сюда входят случаи возгорания именно в электрощитах и электрошкафах, возникшее вследствие перегрузок или нарушения монтажа кабельных линий (электропроводок). Более подробной статистики у нас нет.

Если посмотреть требований NFPA (Америка) или EN (Европа), то чаще всего требование к защите электрощитов и электрошкафов установками пожаротушения предъявляются для критически важных инфраструктур (ЦОДы, АЭС, железные дороги) или для особо опасных промышленных производств.

Защита электрощитов и электрошкафов по СП 486.1311500.2020

Чтобы выполнить требование по защите электрощитов и электрошкафов  уже в самом примечании к таблице 4 СП 486.1311500 указано, что вместо АУП (автоматических установок пожаротушения) можно использовать УПА (установку пожаротушения автономную).

Давайте разберемся, что под собой подразумевает УПА, обратившись к определению из ТР ЕАЭС 043/2017:

«установка пожаротушения автономная» — установка пожаротушения автоматическая, функционирующая независимо от внешних источников питания и систем управления и обеспечивающая передачу сигнала о пожаре во внешние цепи;

Обращаю ваше внимание, УПА обязательно должна обеспечивать передачу сигнала о пожаре во внешние цепи, а именно в систему противопожарной автоматики (СПА) здания и сооружения. УПА хоть и автономная, но все же автоматическая, то есть обнаружив один из факторов пожара она сама запускает процесс тушения и выдает сигнал о пожаре в СПА.

Какие производители имеют решения по защите электрощитов и электрошкафов (в том числе распределительных устройств)?

Далее предлагаю изучить рынок производителей систем противопожарной защиты, которые могут предложить решения по защите УПА электрощитов и электрошкафов (в том числе распределительных устройств).

Проведя анализ имеющихся предложений на рынке, я смог найти только 4 производителя предлагающих УПА. Возможно это не все решения, поэтому буду признателен, если вы знаете еще варианты и напишите нам о них в комментариях.

Итак, рассмотрим 4 варианта:

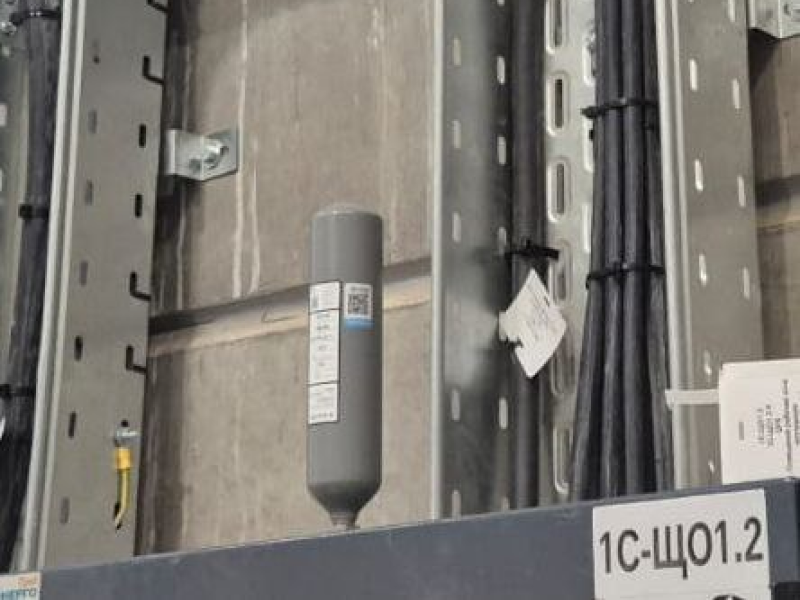

• Бонтел: Средства газового пожаротущения от 60 мл. до 500 мл.

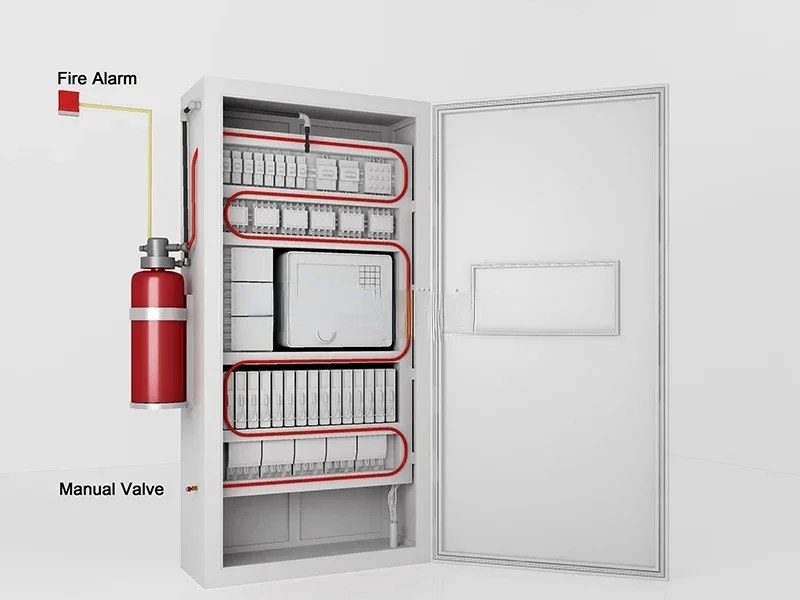

• Пожтехника: F-line Автономное устройство тушения электрических шкафов

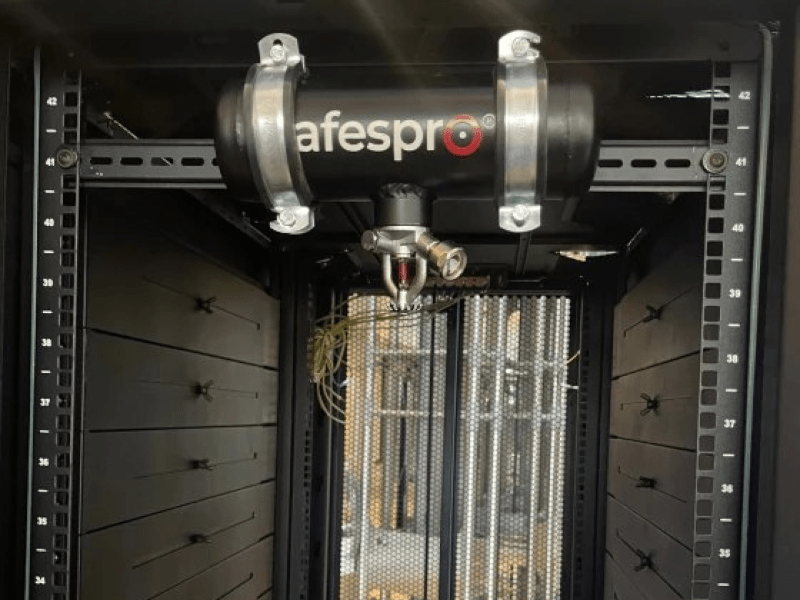

• Афеспро: Автономные модули пожаротушения электрошкафов и электрощитов

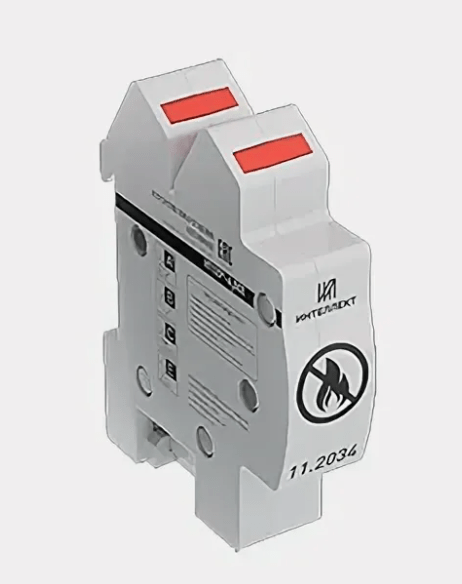

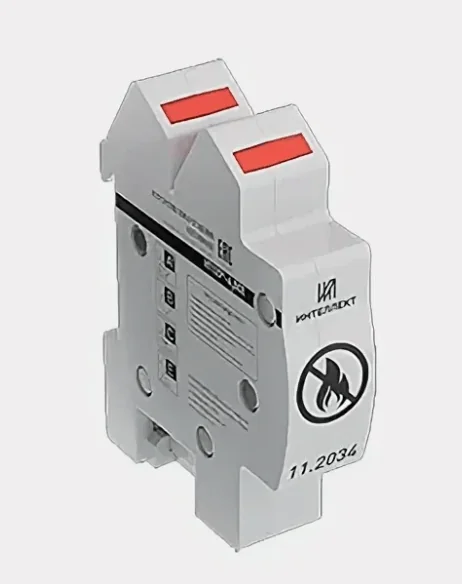

• ООО “Наука и технологии”: Автономный самосрабатывающий огнетушитель ИНТЕЛЛЕКТ – Б1

У всех из вышеперечисленных производителей обнаружение пожара производиться с учетом фактора пожара – тепло. Огнетушащее вещество у первых трех газ, выбран как наиболее эффективный вариант для тушения пожаров класса Е, который не требует предварительного отключения электричества, и не наносит вред устройствам внутри электрощитов  и электрошкафов. У четвертого аэрозолеобразующего состав (АОС) УПА-125/125-60-1 О-ТУ28.29.22-003-72747319-2023 «HTl 25″-А2ВСЕ».

На что стоит обратить внимание при выборе УПА:

1. Температура срабатывания теплового замка (от 57 до 200 градусов);
2. Применяемый газ (СО2, Хладон, Фторкетон)* или АОС;
3. Наличие возможности простого отключения УПА для проведения работ в безопасных условиях внутри электрощитов  и электрошкафов.

* – Дополнительно предлагаем ознакомиться со статьей Крикунова О.В. Какой газ для пожаротушения применять в 2024 году для рядовой серверной или архива? В статье описаны плюсы и минусы применения разного газа.

Также стоит отметить разнообразие вариантов монтажа, который на данный, момент никак не регламентируется.

Требуется ли разработка стандарта организации (СТО) для применения решений с УПА для защиты электрощитов и электрошкафов по СП 486.1311500?

На данный момент в нормативных документах пожарной безопасности есть только требование оборудовать электрощиты и электрошкафы (в том числе распределительных устройств) объемом 0,03 м3 и более УПА согласно СП 486.1311500.2020 изм 1. При этом УПА  должны соответствовать требованиям СП 485.1311500.

п.1.1 СП 486.1311500.2020

… В специально оговоренных по тексту свода правил случаях вместо АУП допускается применение установок пожаротушения автономных (далее – УПА), которые должны соответствовать требованиям СП 485.1311500…

Исходя из определения УПА согласно ТР 043/2017 является «установкой пожаротушения автоматической», а значит требования к проектированию должны содержаться в СП 485.1311500.2020  Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования.

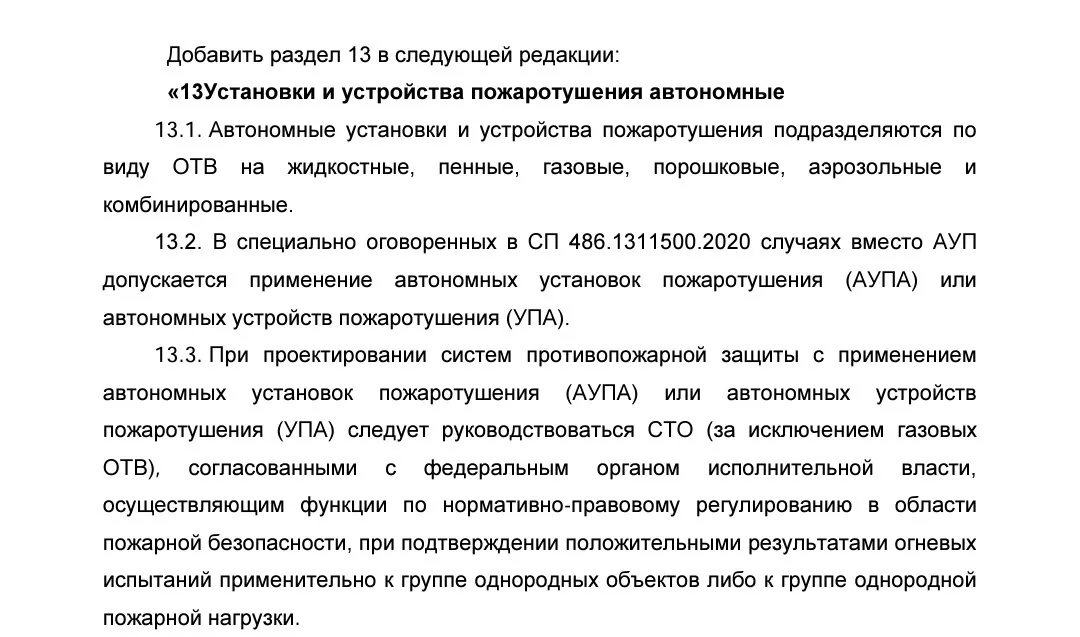

Есть ли в СП 485.1311500.2020 требования к УПА? Нет, на данный момент их нет, но сейчас готовятся и проходят обсуждения сразу 3 проекта изменений к СП 485.1311500.2020. Нас будет интересовать только проект изменений №1 в СП 485.1311500.2020, так как проекты изменений 2 и изменений 3 не затрагивают вопросы УПА.

Поскольку на данный момент нам мало информации для проектирования УПА, было направлено обращение в МЧС с просьбой разъяснить:

1) Требуется ли наличие стандарта организации (СТО) для проектирования УПА?
2) Какие меры безопасности предъявляться к УПА?
3) Нужно ли удалять продукты горения и огнетушащее вещество (в частности, CO₂) после срабатывания УПА?

На что получили ответ, который думаем удивит каждого:

Сообщаем, что в соответствии со ст. 6 ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» установки пожаротушения автономные являются разновидностью установок пожаротушения автоматических. Вследствие этого, на них, в части касающейся, распространяются требования, предъявляемые к установкам пожаротушения автоматическим.

Запрос и ответ МЧС России

Перейти к содержимому PDF

Стоит упомянуть еще об одном интересном факте. УПА также появились  в  “Обобщенном перечне технических решений, согласованных главным государственным инспектором Российской Федерации по пожарному надзору либо одним из его заместителей.  (Типовые решения)”. Данный перечень разработан на основе анализа самых популярный решений, прошедших согласование и принятых в утвержденных специальных технических условиях (СТУ).

Варианты проектирования УПА по СП 486.1311500 для защиты электрощитов и электрошкафов

Пока не вступят в силу изменения 1 СП 485.1311500, на мой взгляд, есть 4 пути, по которым можно выполнить требования СП 486.1311500 по защите электрощитов и электрошкафов:

Вариант 1. Оборудовать помещение АУП (в том числе те, которые не требуют АУП по п.4.4 СП 486.1311500.2020),  если там установлены электрощиты и электрошкафы (в том числе распределительных устройств) объемом 0,03 м3. Таким образом выполнить условие, изложенное в примечании к Таблице 4 СП 486.1311500.2020.

Вариант 2. Проектировать УПА в соответствии с требованиями к АУП в СП 485.1311500.

Вариант 3.  Найти УПА с согласованным СТО и использовать данное решение в своих проектах. Однако, если изучить на сайте МЧС реестр согласованных производителями СТО, то пока таких вариантов нет.

Вариант 4. Разработать и согласовать СТУ, в которых будут указаны не только требования к защите электрощитов и электрошкафов (в том числе распределительных устройств) объемом 0,03 м3, но и к проектированию УПА ( например: к выбору и расчету ОТВ, размещению УПА, необходимости удаления продуктов горения и ОТВ после сработки установки, отключения установки на время проведения работ в данных электрощитах и электрошкафах и тд.).
