Какие особенности надо учитывать при применении противопожарных клапанов стенового типа

Рекомендуем слушателям курса «Проектирование противодымной вентиляции» — 8 февраля стартует новая группа по цене 2023 года!

Расскажем о некоторых особенностях применения противопожарных клапанов стенового типа. Игнорирование указанных особенностей чревато значительными дополнительными расходами на устранение возникших проблем (перезаказ клапанов, необходимость расширения отверстий и т. д.) и, соответственно, затягиванием сроков строительства.

Прежде всего уточнение. Противопожарный клапан стенового типа (далее — стеновой клапан) — клапан, предназначенный для установки в проём, т. е. без торцевого присоединения к воздуховоду. Привод расположен внутри корпуса. Вылет заслонки за лицевую сторону корпуса клапана отсутствует. Стеновой клапан представлен на рис. 1.

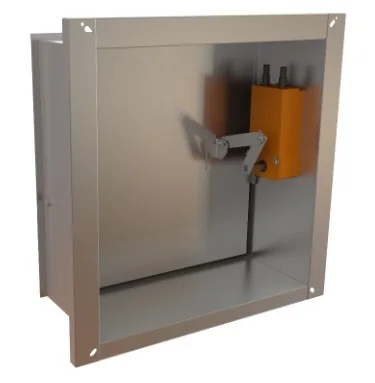

Рисунок 1 — Стеновой клапан. Общий вид

Перейдем к особенностям.

1. Необходимо обращать внимание на типоразмерный ряд клапанов

Та как привод клапана расположен внутри корпуса, минимальный размер клапана ограничен. К примеру (при комплектации электромеханическим приводом): Клапан КПУ-1Н-З стенового типа (компания «ВЕЗА») — минимальный размер 250х300 мм. Глубина корпуса 200 мм; Клапан Сигмавент-120-НЗ(С) (компания «Сигма-Вент») — минимальный размер 200х200 мм. При этом, глубина корпуса — 300 мм.

2. Необходимо учитывать присоединительные размеры клапанов

Ниже представлены рекомендации производителя «Сигма-Вент» при монтаже клапана в проем (см. рис. 2):

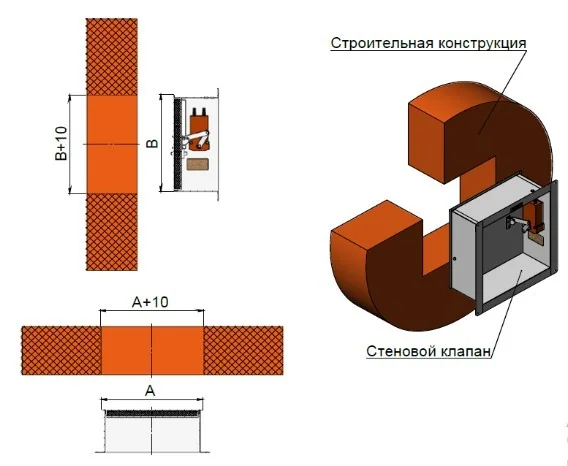

Рисунок 2 — Вариант установки клапана в проём

Обратите внимание, проём больше размера клапана на 10 мм. Т.е. при установке клапана 800х500 под него нужен проём не менее 810х510. Рекомендуемый размер проема необходимо уточнять у производителя.

Часто встречаются случаи монтажа стеновых клапанов в воздуховоды. В таком случае рекомендуем ширину клапана делать меньше ширины воздуховода, чтобы была возможность выполнения врезки/тройника с учётом посадочного размера клапана (см. рис. 3). Это вызвано, в том числе, допускаемыми отклонениями размеров поперечных сечений воздуховодов.

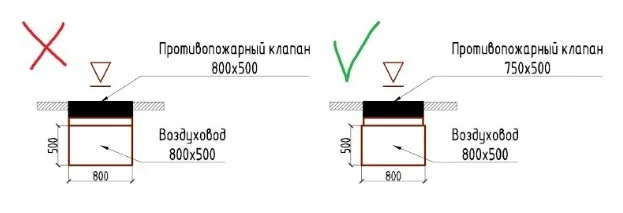

Рисунок 3 — Вариант установки клапана в воздуховод

Т.е. если у Вас воздуховод 800х500 мм (клапан монтируется в сторону 800 мм), то клапан рекомендуем принять шириной 750 мм (к примеру, клапан 750х500 мм). Монтаж клапана в воздуховод будет выполнен через врезку/тройник 760х510.

3. Корпус клапана не должен выходить в шахту/канал/воздуховод

В противном случае, корпус клапана даст дополнительное аэродинамическое сопротивление (см. рис. 4). Большая вероятность, что система не выдаст необходимую производительность.

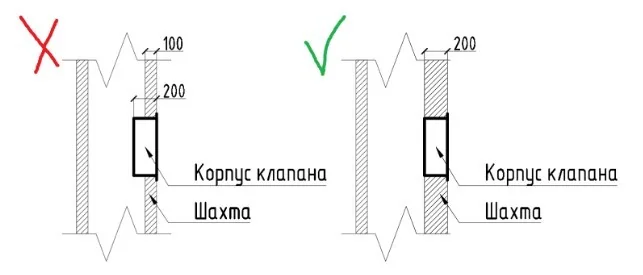

Рисунок 4 — Корпус клапана внутри шахты

4. Необходимо убедиться в отсутствии препятствий на пути движения заслонки

В случае комплектации клапана электромеханическим приводом возможен выход его из строя (зависит от модели). Также происходит заужение проходного сечения, что скажется на производительности системы.

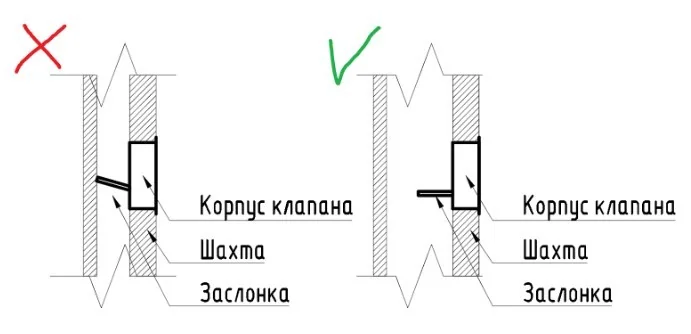

Рисунок 5 — Ограниченное и свободное движение заслонки

5. Необходимо учитывать влияние заслонки на поток воздуха

В случае неудачной конфигурации системы, возможна ситуация, когда заслонка будет препятствовать движению потока воздуха (см. рис. 6). Особенно актуально в свете требования п. 9.13 СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха СНиП 41-01-2003 (с Поправкой, с Изменением N 1)»:

СП 60.13330.2020

Размещение вентиляторов систем приточной противодымной вентиляции, предназначенных для создания избыточного давления в защищаемых помещениях и объемах, а также предназначенных для возмещения удаляемого объема продуктов горения приточным воздухом, преимущественно следует предусматривать в нижней части обслуживаемой зоны. При невозможности выполнения этого условия, предельная длина вертикального вентиляционного коллектора в составе такой системы должна быть не более 50 м.

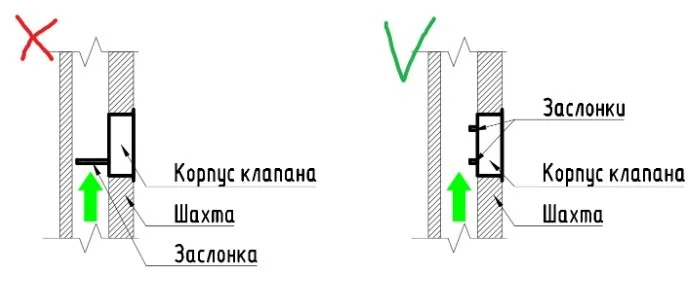

Рисунок 6 — Заслонка препятствует движению потока воздуха

В данном случае рекомендуем предусматривать клапан с несколькими заслонками (створками) (см. рис. 7).

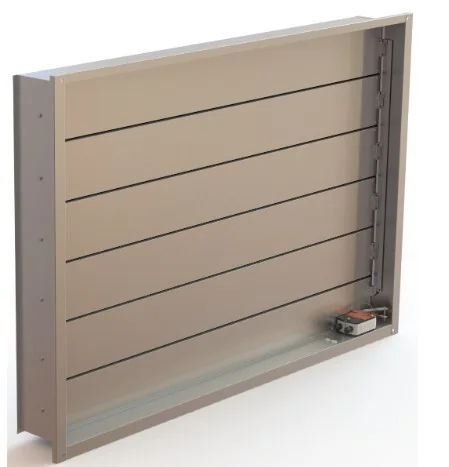

Рисунок 7 — Многостворчатый клапан
