Может ли инспектор МЧС потребовать замер сопротивления изоляции проводов? Грамотный – может.

Уже многие годы инспекторы МЧС не требуют протоколы замера сопротивления изоляции. И собственники объектов так к этому привыкли, что не обращают внимания на это мероприятие, а с конца 2022 года, когда периодичность такого замера убрали вовсе и обычному специалисту по пожарной безопасности, который не связан либеральной политикой МЧС, трудно стало требовать выполнение этого мероприятия. Так и один из студентов курса профессиональной переподготовки «Специалист по пожарной профилактике» задал вопрос, есть ли способ «закошмарить» объект через протокол замера сопротивления изоляции. Ответ однозначен – да, есть.

Фактическая сторона вопроса необходимости замера сопротивления изоляции проводов

Как всегда, чтобы убедить рядового менеджера в важности того или иного мероприятия, нужно, прежде всего, убедить в этом себя.

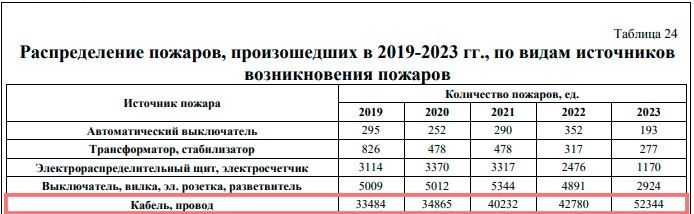

Пожарная опасность электроустановок заключается в возможности создания условий для возникновения аварийных пожароопасных режимов в их работе,  причем в большей степени, как это показывает статистика пожаров, это характерно для кабелей и проводов (далее – кабелей).

Наиболее часто встречающийся аварийный пожароопасный режим в работе кабелей  – короткое замыкание.

При коротком замыкании происходит соединение токопроводящих жил в кабеле и, как следствие закона Ома, уменьшение сопротивления в сети до минимальных значений, а значит многократный скачкообразный рост силы тока.

Учитывая, что по закону Джоуля-Ленца тепловыделение прямо пропорционально силе тока, возведенной в степень, оно также будет увеличиваться во много раз.

Под воздействием выделившегося тепла будет повышаться температуры нагрева материалов проводника, а также происходить или процесс плавление электроизоляции (в случае применения в качестве материала электроизоляции термопластичных полимеров) или процесс пиролиза (в случае применения в качестве материала электроизоляции термореактивных полимеров). Это приводит к выделению в окружающую среду летучих соединений и их диффузии с кислородом воздуха – т.е. к образованию горючей среды путем повышения концентрации в ней горючих веществ и материалов до той концентрации, при которой возможно воспламенение. При этом контактирующий с ней материал проводника также будет нагрет до температуры, превышающей безопасную, т.е. станет одновременно не только источником появления недопустимой концентрации горючего вещества, но и источником зажигания.

Сама вероятность короткого замыкания зависит от сопротивления изоляции кабеля. При сопротивлении изоляции менее нормативной (0,5 МОм – пункт 1.8.40 ПУЭ) считается, что вероятность короткого замыкания или иных пожароопасных режимов в работу электроустановок, например (искрового пробоя) возрастает до значений, требующих замены кабеля и провода или иных видов работ, обеспечивающих нормативное значение сопротивления изоляции.

Само значение сопротивления изоляции кабелей  может быть ниже нормативного из-за ряда причин, к которым относятся следующие. Во-первых, старение, во-вторых – эксплуатация в условиях, например, повышенной влажности, в-третьих – механические повреждения.

Таким образом замер сопротивления изоляции кабелей является  способом исключения образования горючей среды (за счет поддержания безопасной концентрации в среде горючих веществ) и, одновременно, способом исключения условий образования в горючей среде источников зажигания.

Именно из этой, фактической части, из физики и химии горения следует пресловутое «нормативное обоснование».

Правовая сторона вопроса необходимости замера сопротивления изоляции проводов

При отсутствии протокола замера сопротивления изоляции на объекте отсутствует система обеспечения пожарной безопасности, так как существование этой системы невозможно без системы предотвращения пожара (часть 1 статьи 5 Федерального закона от 22 июля 2008 года  №123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее – 123-ФЗ), а целью системы предотвращения пожара истребования пожарной безопасности является исключение условий возникновения пожаров (часть 1 статьи 5, часть 1 статьи 48 123-ФЗ ), а эта цель, в свою очередь достигается исключением условий образования горючей среды  (часть 1 статьи 48 123-ФЗ) одним из способов достижения которого является поддержание безопасной концентрации в среде окислителя и (или) горючих веществ), а другим исключение источников зажигания (пункт 4 статьи 49 123-ФЗ). Ну и раз, как мы доказали выше фактически, отсутствие протокола замера сопротивления изоляции проводов говорит о том, что может образовываться и повышенная концентрация горючего в горючей среде, и одновременно источник достаточной энергетической мощности, чтобы «разогнать молекулы в этой горючей среде до такой скорости и силы соударений, что это приведет к воспламенению – то однозначно имеется нарушение данных требований главного пожарного Техрегламента.

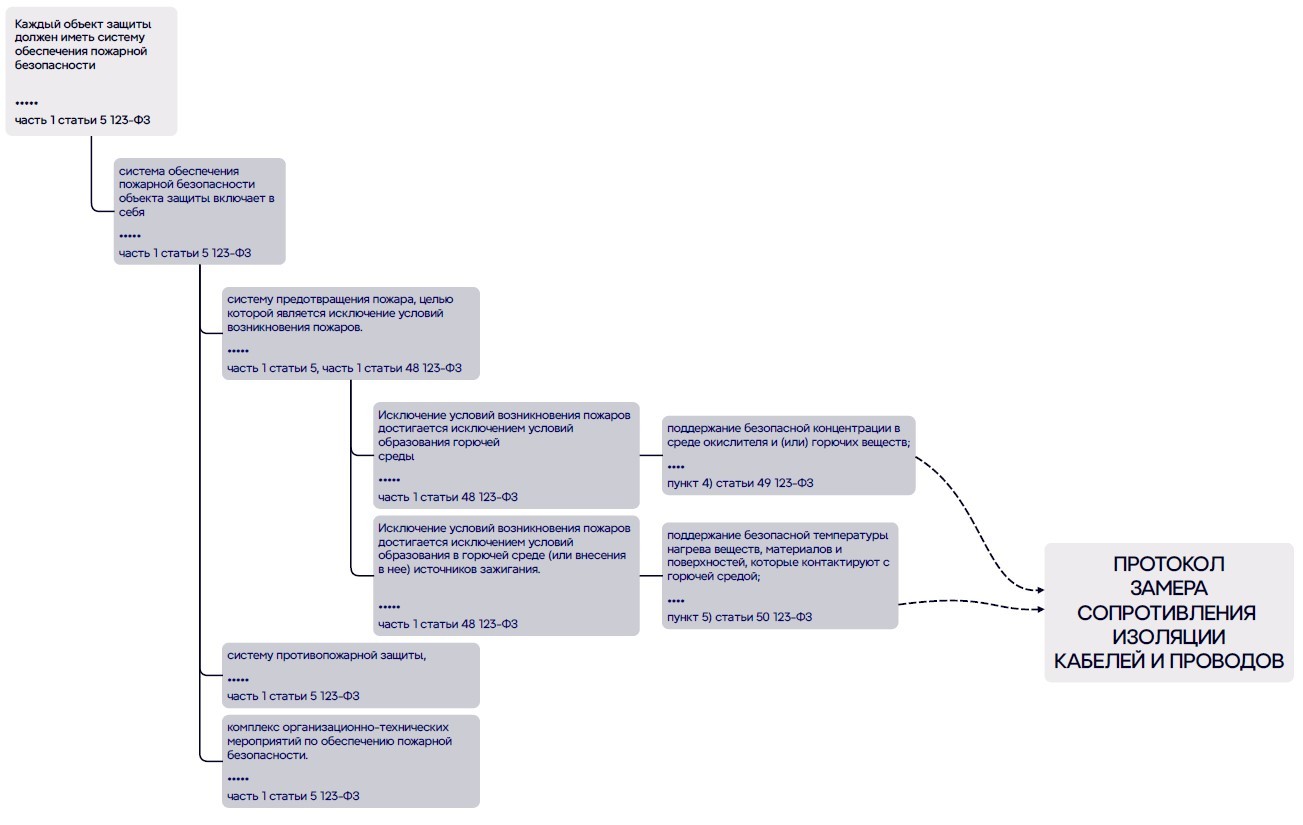

Это будет более понятно, если разобрать эту норму по схеме:

Таким образом, сам факт отсутствия протоколов о замере сопротивления изоляции проводов является признаком нарушения требований пожарной безопасности, указанных в данных положениях Техрегламента.

То, что этого не требует Государственный пожарный надзор МЧС России – проблемы МЧС России. В случае установления причинно-следственной связи между фактом возникновения пожара из-за аварийного пожароопасного режима работы кабелей – инспектор сядет за халатность, так как имея пожарно-техническое образование он обязан был бы предвидеть общественно опасные последствия отсутствия замера сопротивления изоляции и, потребовать его наличие.

Тут нет никакого противоречия и с позицией МЧС о разделении предметов надзора, если конечно ее рассматривать не так как привыкли, а с позиций фактического смысла норм. Инспектору МЧС не интересен этот протокол, в той его части, в которой он интересен инспектору Ростехнадзора. Последний смотрит на опасность поражения электрическим током, а пожарный специалист – должен анализировать данный документ именно с точки зрения вероятности возникновения пожара.

Вывод о необходимости замера сопротивления изоляции проводов

Наличие протокола об  испытаниях путем (помимо прочего) проведения замеров сопротивления изоляции кабелей – обязательный документ, подтверждающий наличие на объекте системы обеспечения пожарной безопасности и выполнения статьи 5 123-ФЗ.

Отсюда возникает вопрос какими именно эти протоколы должны быть, с какой периодичностью проводить данные испытания. Ответ на это – в следующей статье.
