За помощь в подготовке материала выражаем благодарность Князеву Павлу Юрьевичу и Ломтеву Валерию Михайловичу.
Специалисты в области пожарной безопасности нередко задаются вопросом: «По каким требованиям необходимо устраивать наружные открытые лестницы 3-го типа, если они используются для эвакуации людей из здания?».
Для ответа на этот вопрос, необходимо разобраться:
- Что собой представляют наружные открытые лестницы 3-го типа, и какое у них целевое назначение?
- Что собой представляют пожарные лестницы, и какое у них целевое назначение?
- Какие отличия наружных открытых лестниц 3-го типа от пожарных лестниц?
- Какими нормативными документами установлены требования для наружных открытых лестниц 3-го типа и пожарных лестниц?
- Мнение ФГБУ ВНИИПО МЧС России по некоторым вопросам, возникающих при обустройстве лестниц 3-го типа.
Вопрос № 1. Что собой представляют наружные открытые лестницы 3-го типа, и какое у них целевое назначение?
Классификация лестниц приведена в статье 39 Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее – Федеральный закон № 123-ФЗ).
Наружная открытая лестница 3-го типа (далее – лестница 3-го типа) – открытая лестница, необходимая для эвакуации* людей из зданий и сооружений при пожаре.
* эвакуация – процесс организованного самостоятельного движения людей непосредственно наружу или в безопасную зону по путям эвакуации через эвакуационные выходы (п. 50 ст. 2 123-ФЗ);
Зачастую представляет собой наружную лестницу, полностью выполненную из металла. Также встречаются варианты, когда площадка и марши лестницы выполнены из бетона, а ограждения металлические. Для зданий V степени огнестойкости лестницы могут быть выполнены из горючих материалов, например, из древесины.
Такие лестницы могут использоваться в качестве второго и иного дополнительного эвакуационного выхода наружу со второго этажа здания, а также для эвакуации из отдельных технических помещений зданий, расположенных не выше 9 метров. Использовать их для эвакуации с третьего и вышележащих этажей зданий для большинства объектов запрещается (за исключением многоквартирных жилых домов, офисных и административных зданий, ряда производственных объектов и стоянок автомобилей).
Лестницы 3-го типа могут быть как одномаршевые, то есть без промежуточных площадок (рисунок 1), так и с прямыми (рисунок 2) или поворотными (рисунок 3) маршами.

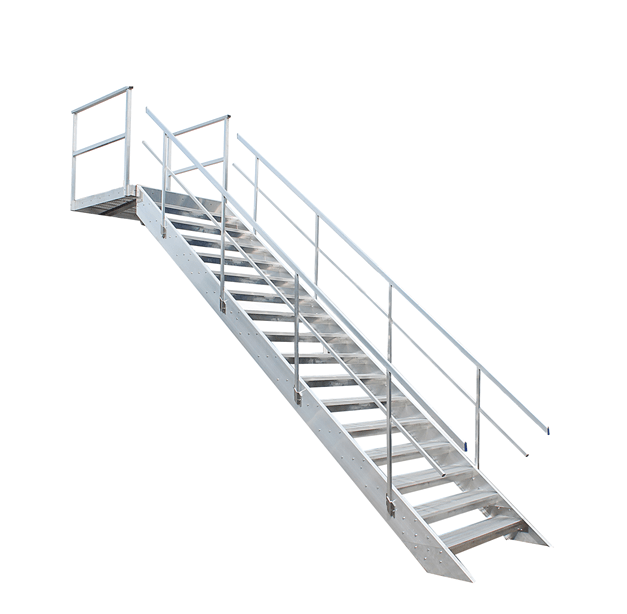

Рисунок 1 – Одномаршевая лестница 3-го типа

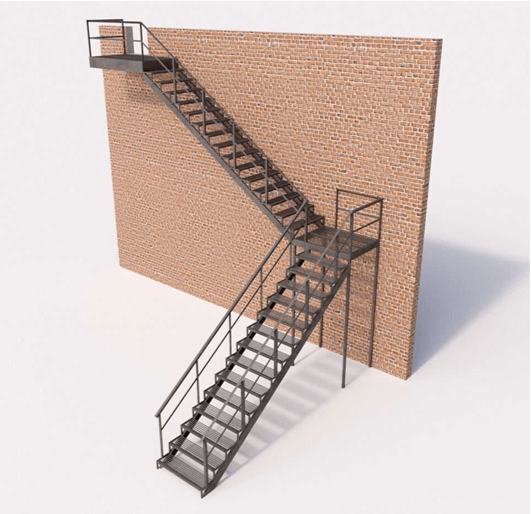

Рисунок 2 – Маршевая лестница 3-го типа с прямыми маршами

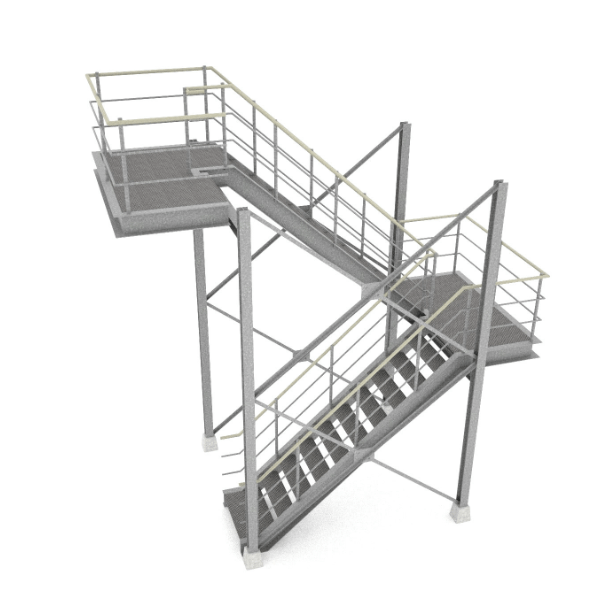

Рисунок 3 – Маршевая лестница 3-го типа с поворотным маршем
Таким образом, лестница 3-го типа является путем эвакуации с этажей здания (обычно не выше, чем со второго) и предназначена для самостоятельной эвакуации людей из него при пожаре.
Вопрос № 2. Что собой представляют пожарные лестницы, и какое у них целевое назначение?
Пожарные лестницы – лестницы, используемые пожарными подразделениями для эвакуации (спасения* – прим. автора) людей, подъема на кровли и чердаки личного состава и пожарно–технического вооружения, а также на ограждения кровли зданий для обеспечения безопасности проводимых работ (ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний» (далее – ГОСТ Р 53254-2009).
* спасение – процесс вынужденного перемещения людей наружу при воздействии на них опасных факторов пожара или при возникновении непосредственной угрозы этого воздействия (п. 3.11 СП 1.13130.2020)
В соответствии с частью 2 статьи 39 Федерального закона № 123-ФЗ пожарные лестницы подразделяются на два типа: тип П-1 – вертикальные лестницы (рисунок 4) и тип П-2 – маршевые лестницы с уклоном не более 6:1 (рисунок 5).

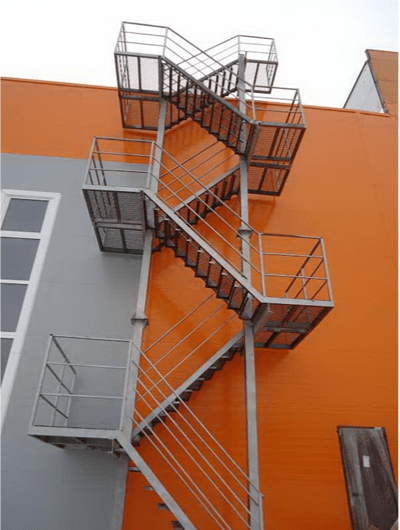

Рисунок 5 – Маршевая пожарная лестница П-2

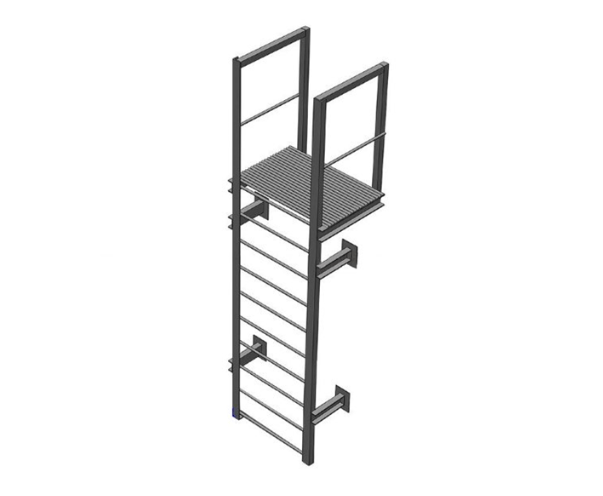

Рисунок 4 – Вертикальная пожарная лестница П-1
Таким образом, целевое назначение пожарных лестниц – обеспечение деятельности пожарных подразделений во время тушения пожара. Пожарные лестницы используются пожарными подразделениями, в том числе для: спасения людей, подъема на чердак и кровлю здания, поднятия и спуска необходимого пожарно-технического вооружения.
Вопрос 3. Основные отличия наружных открытых лестниц 3-го типа от пожарных лестниц
Так как для понимания, какие требования применять к той или иной лестнице, необходимо в первую очередь определить, а что, собственно говоря, перед нами за лестница.
Сформируем таблицу, в которой поместим основные признаки наружных открытых лестницы 3-го типа и маршевой пожарной лестница П-2, а также приведем их отличия. Критерии в таблице приведены для общего понимания и общих различий.
| Признак | Наружная открытая лестница 3-го типа | Маршевая пожарная лестница П-2 |
| Основное назначение | Безопасная эвакуация людей из этажей здания наружу при пожаре | Обеспечение деятельности пожарных подразделений во время тушения пожара |
| Конструктивное исполнение маршей | Металлические или бетонные. Для зданий V степени огнестойкости допускается выполнение лестницы из горючих материалов | Только металлические |
| Высота лестницы | На большинстве объектов запрещено использовать лестницу для эвакуации выше, чем со второго этажа здания | Может быть использована для подъема на высоту более 20 метров |
| Использование в повседневной деятельности | Да, может использоваться в качестве дополнительного пути эвакуации наружу | Не используется или используется в редких целях для подъема на кровлю |
| В какой момент начинает использоваться при пожаре | До момента прибытия пожарных подразделений для эвакуации из здания | По прибытию пожарных подразделений в целях организации спасения людей и тушения пожара |
| Кем используется | Эвакуирующимися людьми и пожарными подразделениями | Исключительно пожарными подразделениями |
В реальной жизни может возникнуть ситуация, в которой человек будет вынужден воспользоваться пожарной лестницей (может быть даже вертикальной) для спасения своей жизни, например, оказавшись во время пожара на кровле, и не имея других путей спасения. Однако такие случаи не делают из пожарных лестниц эвакуационные.
Вопрос 4. Какими нормативными документами установлены требования для наружных открытых лестниц 3-го типа и пожарных лестниц?
Так как выше мы определились, что лестницы 3-го типа используются для эвакуации людей из здания, следовательно, к ним применимы те же требования, что предъявляются к прочим эвакуационным лестницам.
Где содержатся требования к наружным открытым лестницам 3-го типа?
Основные требования, предъявляемые к эвакуационным путям, изложены в Федеральном законе № 123-ФЗ в статье 53 и статье 89.
Конкретные требования к геометрическим параметрам устанавливаются Сводом правил СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы» (далее – СП 1.13130.2020).
Требования к ширине лестницы, ступеням, ограждениям, зазорам между маршами и прочие содержатся в разделе 4 СП 1.13130.2020, а также в других разделах СП 1.13130.2020, в зависимости от класса функциональной пожарной опасности здания. Например, для общественных зданий (Ф1.2, Ф2, Ф3, Ф4) требования к наружным открытым лестницам 3-го типа содержатся также в разделе 7 и в частности в пункте 7.1.2 СП 1.13130.2020.
Также требования, в части содержания наружных открытых лестниц 3-го типа в Правилах противопожарного режима, в особенности в пункте 17, где говорится о необходимости периодического испытания (не реже 1 раза в 5 лет) как наружных, так и пожарных лестниц.
Где содержатся требования к пожарным лестницам?
Требования к устройству и размещению наружных пожарных лестниц сдержатся в разделе 7 СП 4.13130.2013
Требования к пожарным лестницам содержатся в ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний» (далее – ГОСТ Р 53254-2009).
Основные размеры маршей, площадок и ограждений к ним, а также вертикальных лестниц и ограждений к ним должны соответствовать значениям, приведенным в таблицах и на рисунках приложения А – Г ГОСТ Р 53254-2009.
Вопрос № 5. Мнение ФГБУ ВНИИПО МЧС России некоторым вопросам, возникающих при обустройстве открытых лестниц 3-го типа.
Мы обратились во ФГБУ ВНИИПО МЧС России с целью получения разъяснений по следующим вопросам:
- По каким требованиям необходимо проектировать лестницы 3-го типа?
- Соответствуют ли лестница, у которой верхняя ступень “нависает” над нижней, требованиям пожарной безопасности?
- Может ли лестница 3-го типа быть единственным эвакуационным путем со второго этажа общественного здания?
Мнение ФГБУ ВНИИПО МЧС России по проектированию лестниц 3-го типа:
- При проектировании эвакуационных лестниц 3-го типа необходимо руководствоваться требованиями соответствующего раздела СП 1.13130.2020;
- Для эвакуационных лестниц наличие заступов не предусмотрено и не является допустимым в виду невозможности обеспечения беспрепятственной и безопасной эвакуации людей по лестницам с такими заступами, за исключением случая, когда обеспечивается нормативная ширина проступи без учёта этого заступа, или в случае отклонения геометрического размера проступи в пределах 5% от нормативного значения.
- Использование лестниц 3-го типа, как единственный путь эвакуации, допускается только в случаях, если здание удовлетворяет требованиям пункта 4.4.7 СП 1.13130.2020.
