Проектирование систем противодымной вентиляции в помещениях с высокой плотностью пребывания людей
Главный специалист отдела проектирования систем ОВиК c опытом более 10 лет, партнер телеграм-канала ОВиК project.
Рекомендуем онлайн-курс по теме «Проектирование систем противодымной вентиляции». Открыт набор в группу 1-я ступень и 2-я ступень.
Добавление ранее неучтенных систем противодымной вентиляции в конечной стадии разработки проекта вызывает значительные трудности: требуется корректировка архитектурных и конструктивных решений, решений по электроснабжению и автоматизации и пр. Если же вообще упустить из виду необходимость оборудования помещения системами противодымной вентиляции, то это может быть чревато человеческими жертвами. Чтобы этого избежать, необходимо тщательно проверить критерии, определяющие необходимость оборудования помещений, в том числе коридоров, системами вытяжной противодымной вентиляции. Данные критерии представлены в пункте 7.2 СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности (с Изменениями N 1, 2)» (далее – СП 7.13130.2013). Не забываем, что пункт 7.2 СП 7.13130.2013 применяется с учетом требований пунктов 7.1 и 7.3 СП 7.13130.2013.
В данной статье разберем помещения с высокой плотностью пребывания людей. Согласно требованиям СП 7.13130.2013:
СП 7.13130.2013
7.2 Удаление продуктов горения при пожаре системами вытяжной противодымной вентиляции следует предусматривать:
…
ж) из каждого помещения на этажах, сообщающихся с незадымляемыми лестничными клетками, или из каждого помещения без естественного проветривания при пожаре:
– с высокой плотностью пребывания людей;
…
Требования к естественному проветриванию при пожаре изложены в п. 8.5 СП 7.13130.2013.
По определению п. 3.20 СП 7.13130.2013 помещение с высокой плотностью пребывания людей – это помещение площадью 50 м2 и более с постоянным или временным пребыванием людей числом более одного человека на 1 м2 площади помещения, не занятой оборудованием и предметами интерьера.
Важное уточнение! Не путать с термином «помещение с массовым пребыванием людей». Помещение с массовым пребыванием людей – помещение, в котором предусматривается пребывание 50 или более человек (п. 3.1.23 СП 118.13330.2022 «Общественные здания и сооружения СНиП 31-06-2009 (с Изменениями N 1-4)»).
Вроде все просто и понятно, но из-за обилия архитектурных решений появляются различные неоднозначные ситуации. Некоторые из них и хотим донести до вашего сведения.

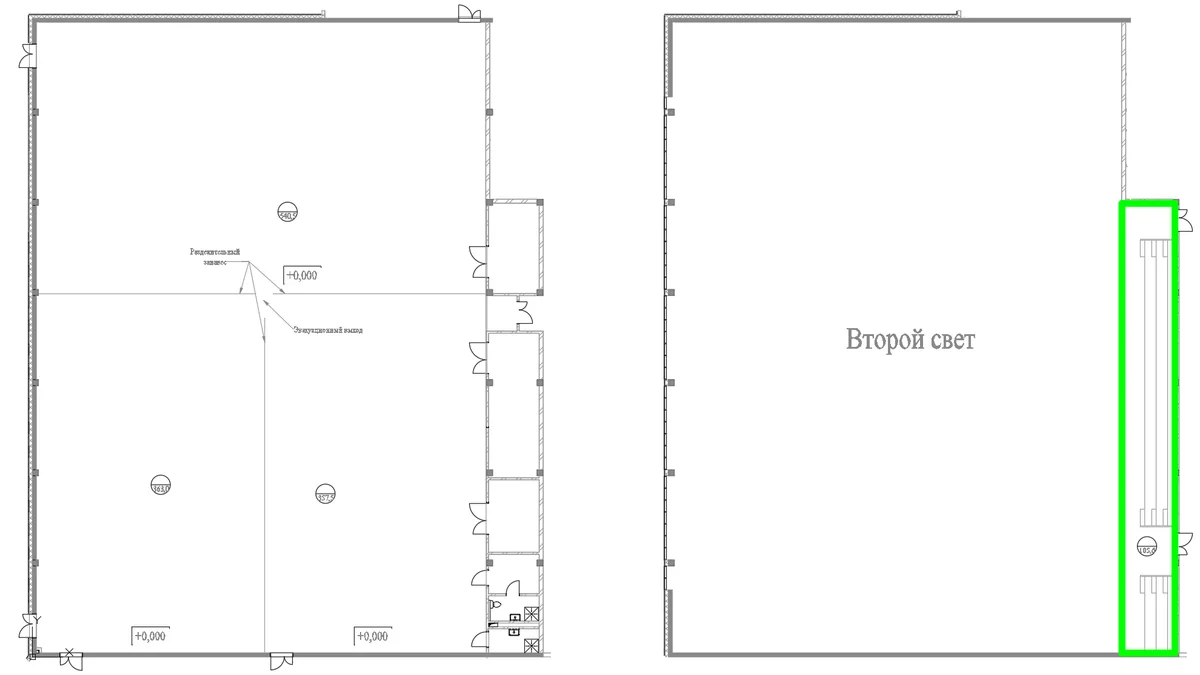

Ситуация 1. Спортивный зал с трибунами для зрителей

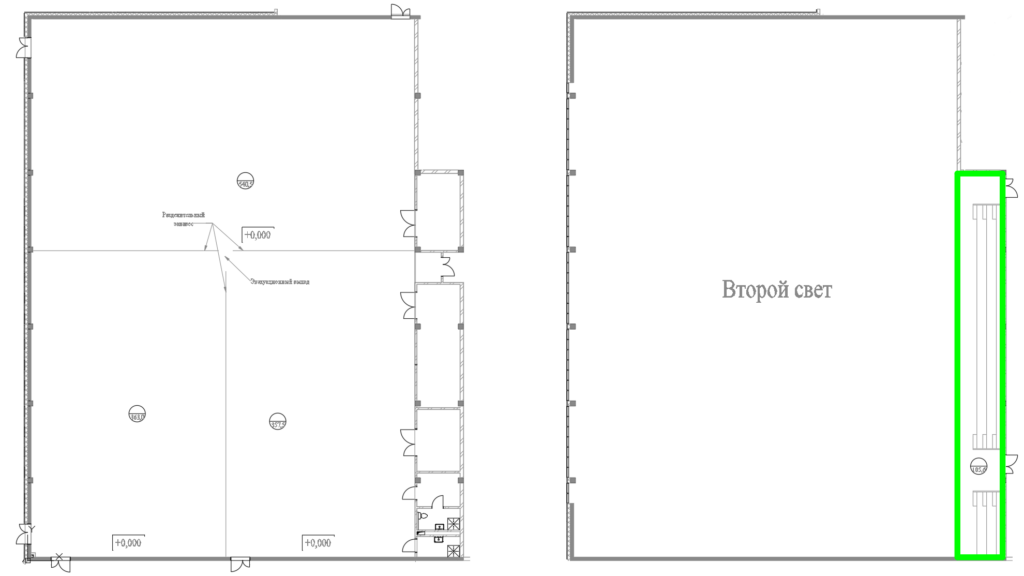

Спортивный зал (в данном случает включает в себя 3 спортивные зоны) и зона трибун (выделена зеленым цветом) являются одним помещением (см. рис. 1).
При этом мы видим, что зона трибун располагается отделено. Эвакуация людей с трибун не будет происходить через спортивные зоны, поэтому зону трибун необходимо отдельно проверить на критерий площади, не занятой оборудованием и предметами интерьера, приходящейся на 1 человека. То есть проверяем только часть помещения, а не все помещение. Это не учтено в текущих нормативных требованиях.
Ситуация 2. Зрительные/актовые залы

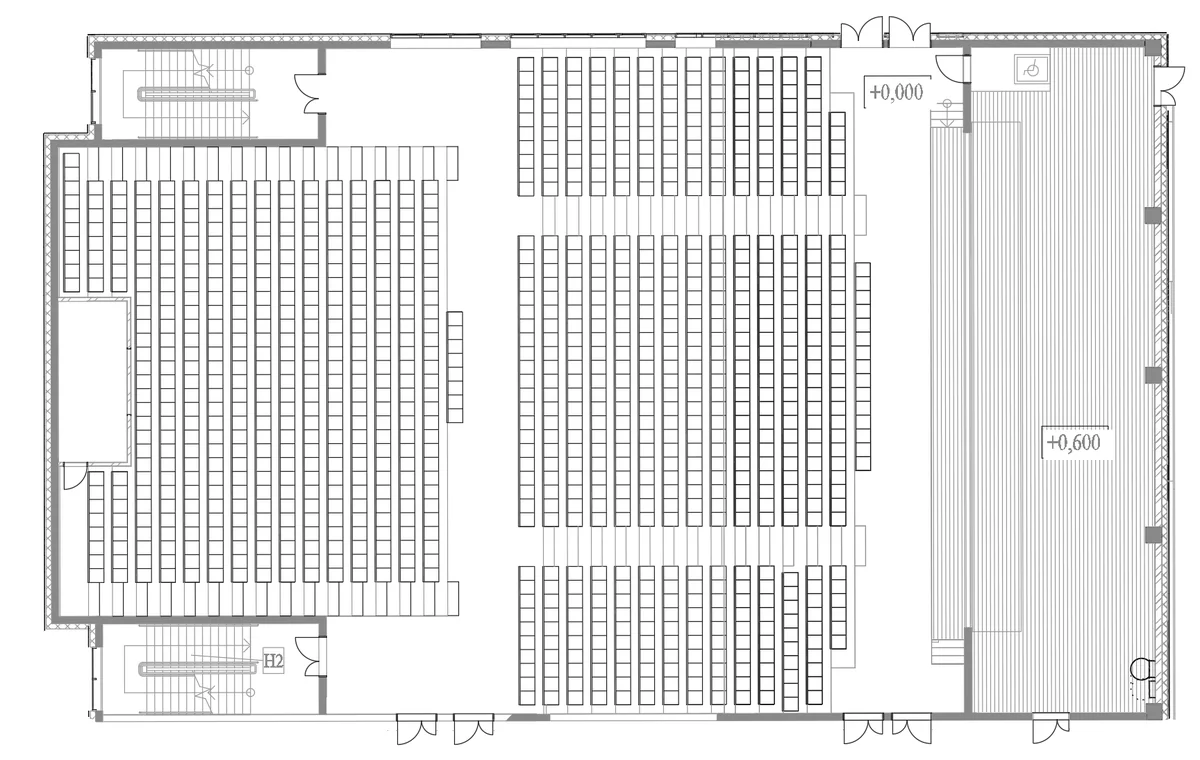

Сцена (эстрада) и зона размещения зрителей – все это части одного помещения – зрительного/актового зала (см. рис. 2).
Нужно учесть, что при эвакуации из зоны размещения зрителей люди не будут эвакуироваться через сцену. Когда определяем площадь, не занятая оборудованием и предметами интерьера, приходящаяся на 1 человека, учитывается только зона размещения зрителей.
Примечание:
Согласно п. 5.4.5 СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям (с Изменениями N 1-4)»:
«Проем строительного портала сцен с залами вместимостью 800 мест и более должен быть защищен противопожарным занавесом с пределом огнестойкости не менее EI 60. Теплоизоляция занавеса должна быть из материалов НГ. Полотно противопожарного занавеса должно перекрывать проем строительного портала не менее чем на 0,4 м с боковых сторон и на 0,2 м сверху и быть газонепроницаемым».
Противопожарный занавес – дымонепроницаемая строительная конструкция с нормируемым пределом огнестойкости и классом конструктивной пожарной опасности, предназначенная для заполнения портального проема сцены и предотвращения распространения пожара из сценической части в зрительный зал (ГОСТ Р 59640-2021 «Средства противопожарной защиты зданий и сооружений. Противопожарные занавесы. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту. Методы испытаний на работоспособность (с Изменением № 1)»).
Мы подробно рассмотрели несколько самых явных ситуаций, но могут встречаться ситуации и не столь явные. Повышенного внимания требуют многофункциональные помещения. К примеру, многофункциональные спортивные залы: в обычном варианте используются как спортзалы, но могут выполнять роль и актовых залов. В варианте «актовый зал» такое помещение может попадать под определение «помещение с высокой плотностью пребывания людей». Информацию о вариантах использования помещений и количестве людей необходимо уточнять у технолога.
Вывод
Итак, при определении необходимости оборудования системами ПДВ помещений с высокой плотностью пребывания людей необходимо дополнительно учитывать следующее:
Для устранения нормативных противоречий, коллеги из Аэропро предлагают скорректировать определение термина «помещение с высокой плотностью пребывания людей» следующим образом:
Помещение с высокой плотностью пребывания людей: Помещение (или его часть) площадью 50 м2 и более с постоянным или временным пребыванием людей числом более одного человека на 1 м2 площади помещения (или его части), не занятой оборудованием и предметами интерьера.
Все предложения по корректировке СП 7.13130.2013 вносятся в сводную таблицу Аэропро.Вики. Ссылка на таблицу направлена разработчикам СП 7.13130.2013. Если у вас имеются какие-либо предложения, комментарии по положениям СП 7.13130.2013, в том числе по этому определению, которые Вы хотели бы довести до разработчиков – можете указать их в этой таблице.
