Если часто сталкиваетесь с проектами — узнаете, как просматривать чертежи, распечатывать листы, вносить изменения для согласования и даже самостоятельно отрисовывать проекты

Определите ваш текущий уровень владения AutoCAD

Пройти тест

Программа обучения с примерами, практикой и обратной связью

4 недели обучения = 72 академических часа

Подложки

Углубленное изучение подложек. Как с ними работать. Варианты применения. Масштаб. Как быстро масштабировать элементы с высокой точностью. Опорный отрезок. Как отправить подложки вместе с чертежом.

Задание: Готовим подложку этажа.

Блоки

Основные понятия по блокам. Как с ними работать. Быстрое создание блока. Параметры видимости и поворот. Маскировка. Переопределение вхождения блока. Центр управления и палитра блоков.

Задание: Создаем блоки. Расставляем их на плане.

Поля

Зачем нужны, как их использовать для ускорения на больших схемах.

Задание: Добавляем к блокам поля.

Стили

Текстовые и размерные. Настраиваем. Переносим.

Задание: Проставляем размеры на плане. Подписываем элементы.

Аксонометрическая схема

Как быстро нарисовать аксонометрическую схему. Изменение системы координат. Калька с видового экрана.

Задание: Рисуем аксонометрическую схему

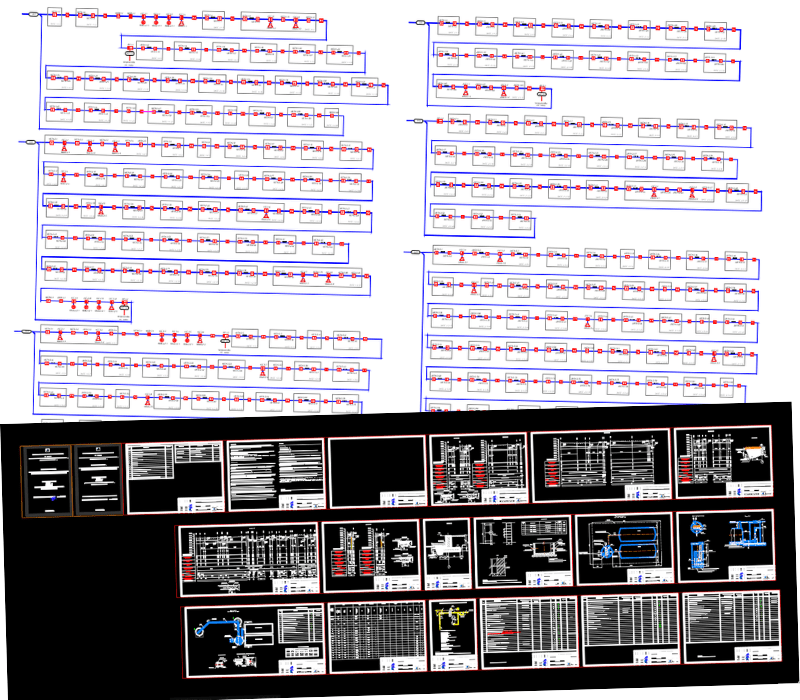

Структурная схема

Как почистить чертеж, если он перегружен. Быстрый выбор. Регенерация чертежа.

Задание: Начинаем рисовать структурную схему.

Горячие клавиши

Горячие клавиши. Как настроить свои клавиши и работать без панелей инструментов. Метод перехода на горячие клавиши.

Задание: Продолжаем рисовать структурную схему. Готовим УГО.

Печать

Разбираем окно печати. Как настроить печать. Как настроить лист для быстрой печати(Параметры листа). Команда «Публикация». Блокировка ВЭ.

Задание: Размещаем все нарисованное на листах.

Подшивки

Собираем проект в подшивку. Автоматическая нумерация чертежей. Перевод в PDF и вывод на принтер всего проекта одной кнопкой.

Задание: Собираем проект в подшивку. Переводим в PDF.

Видовые экраны

Видимость слоев в видовых экранах. Собрать все системы на одном плане – нужно ли, удобно ли.

Задание: Накладываем смежную систему на ваш план. Скрываем на ВЭ.

3D проектирование

Основы без сильного погружения, но до уровня, чтобы нарисовать насосную. Как работать с простановкой размеров. Компланарность объектов (линий).

Задание: Пробуем расставить оборудование в насосной станции.

Макросы

Как загрузить макрос в проект. Даю макросы которыми пользуюсь сам: подсчет общей длины выделенных полилиний и собственный нумератор блоков.

Задание: Устанавливаем макросы. Автоматизируем работу.

Необходимые знания и навыки

• Наличие ПК и установленного AutoCad 2010 и выше;
• Умение пользоваться ПК и не бояться нового ПО;
• Желание освоить новое и умение самоорганизоваться для эффективного обучения.

Ограничения

• Не разбираем весь Автокад, а также инструменты, которыми инженеры не пользуются, или пользуются редко.
• Не будем глубоко погружаться в создание блоков;
• Не будем разбирать язык программирования и написание макросов.

Результат обучения

Если вы не сталкивались с AutoCad, то узнаете именно те функции программы, которыми пользуются инженеры СПЗ;
Если у вас начальный уровень, то после прохождения курса, будете чувствовать себя увереннее;
Увидите работу практикующего проектировщика с опытом более 15 лет на примере проектов СПЗ;
Получите набор блоков, которые можно использовать в проектах;
Узнаете, как можно автоматизировать некоторые процессы и сократить время проектирования;
Разберетесь со слоями, подложками, подшивками, полями и прочими базовыми функциями;
Получите несколько макросов для упрощения работы;
Узнаете легкий способ перейти на “горячие клавиши”;
Поймете основные принципы проектирования в 3D.

Автор курса — Олег Викторович Крикунов

Инженер проектировщик систем противопожарной защиты. За 15 лет успел поработать в различных компаниях от небольших производителей оборудования противопожарной защиты до крупных интеграторов. Разработал более 300 проектов, среди которых имеются:

Объекты инфраструктуры Sochi 2014 и Евро 2018;
Вокзальные комплексы по всей России;
Оснащение ЦОД системами СПЗ (МТС, Аэрофлот, Сибинтек);
Национальный космический центр (г.Москва);
Дом Правительства РФ;
Новый учебный кампус МГТУ им. Н.Э. Баумана;
Главный офис «Росгосстрах»

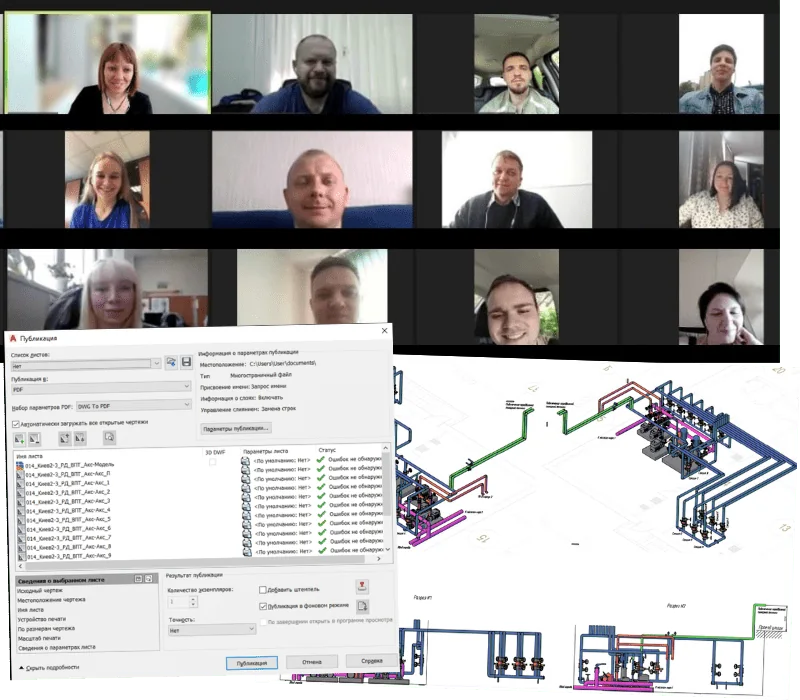

Как проходит обучение проектированию СПЗ в AutoCAD

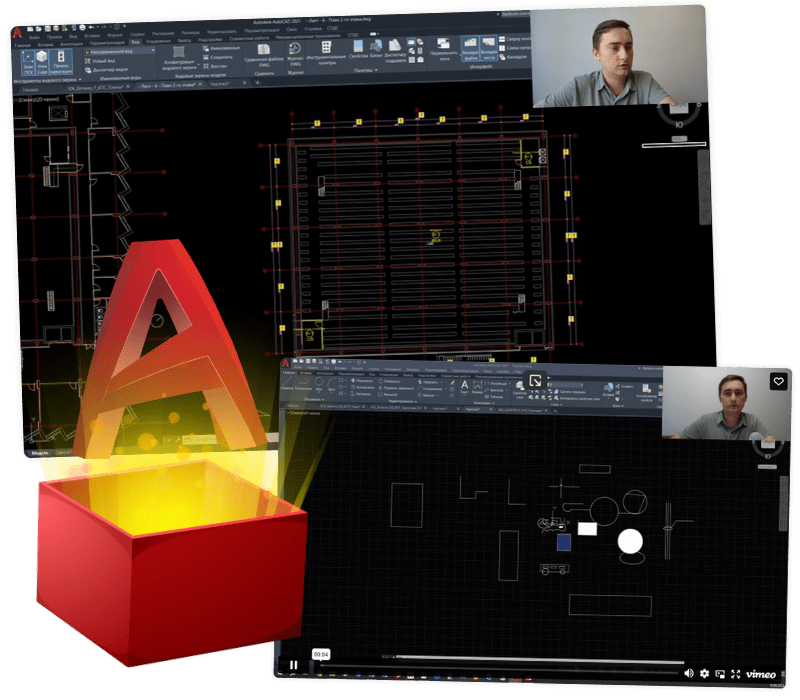

1. Изучаете записи лекций

У вас будет личный кабинет с учебными материалами + расписание, где будет сказано до каких чисел нужно изучить материалы.

2. Выполняете домашние задания

После лекций будут домашние задания для отработки навыков. Объем заданий можно выбрать самостоятельно, в зависимости от вашего уровня подготовки.

3. Общаетесь с преподавателем

Один раз в неделю будут встречи в прямом эфире, где преподаватель разберет задания и ответит на вопросы. Для ежедневного общения будет закрытый чат.

4. Получаете удостоверение

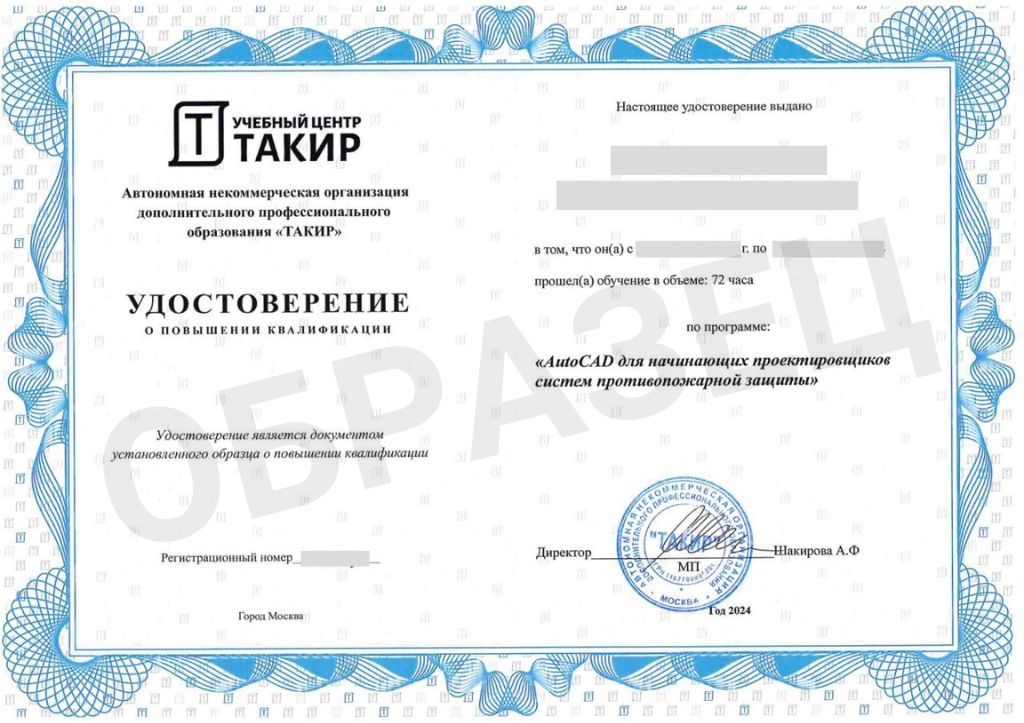

Удостоверение о повышении квалификации с регистрацией в ФРДО Рособрнадзора.

Ответы на частые вопросы

Версия AutoCad 2010 и выше.

Да, первая часть курса рассчитана на людей не знакомых с программой.

Если вы чувствуете себя не уверенно и не применяете в работе: подшивки, подложки, листы, поля, макросы, блоки, слои итд, то курс будет вам полезен.

Нет, сама программа очень большая и в ней много разных инструментов для разных проектировщиков (архитектура, конструкторская документация, инженерные системы). Мы будем разбирать инструменты актуальные для инженерного проектирования, в частности систем СПЗ.

Да, на курсе будут выложены примеры проектов по АПС, АУПТ, СОУЭ. Их можно будет взять за основу для своих проектов. Так же преподаватель поделиться большим количеством блоков, макросов и приемами работы, которыми пользуется сам ежедневно.

На курс приходят люди с абсолютно разным уровнем знания программы, разными целями и разным количеством свободного времени. Преподаватель задает домашние задания в свободной форме. Объем данных занятий и добросовестность их выполнения остаются на совести учеников. Но нужно помнить, что чем больше вы будете практиковаться, тем лучше у вас будет получаться.

Один раз в неделю будут проходить онлайн встречи с преподавателем, на которых можно будет задать возникшие вопросы. Дополнительно будет создан телеграмм-чат, в котором можно задать все интересующие вопросы.

80 академических часов. Они также будут указаны в выдаваемом удостоверении о повышении квалификации.

Если вы оплачиваете обучение личными средствами, можно вернуть 1 820 ₽ — это 13% от стоимости курса 14 000 ₽! Вот наша инструкция «Как получить налоговый вычет от государства» →
