На каком расстоянии расставляются оросители при проектировании водяного пожаротушения

После выбора оросителя при проектировании водяного пожаротушения необходимо провести расстановку оросителей на плане защищаемого объекта.

Возникает вопрос: на каком расстоянии друг от друга следует размещать оросители? В СП 485.1311500.2020 таблице 6.1 установлены такие параметры как: интенсивность орошения, минимальный расход воды, продолжительность подачи и максимальное расстояние между оросителями. Это необходимые исходные данные для создания установки пожаротушения.

Расстояние между оросителями зависит от группы помещений, которая определяется по Приложению Б СП 485 в зависимости от назначения помещения. Для групп помещений 1, 2, 3, 4.1 — 3,5 м максимальное расстояние между оросителями., а для групп 4.2, 5, 6 и 7 — 3,0 м максимальное расстояние между оросителями, согласно таблице 6.1 СП 485.

На каком расстоянии расставляются оросители при проектировании водяного пожаротушения

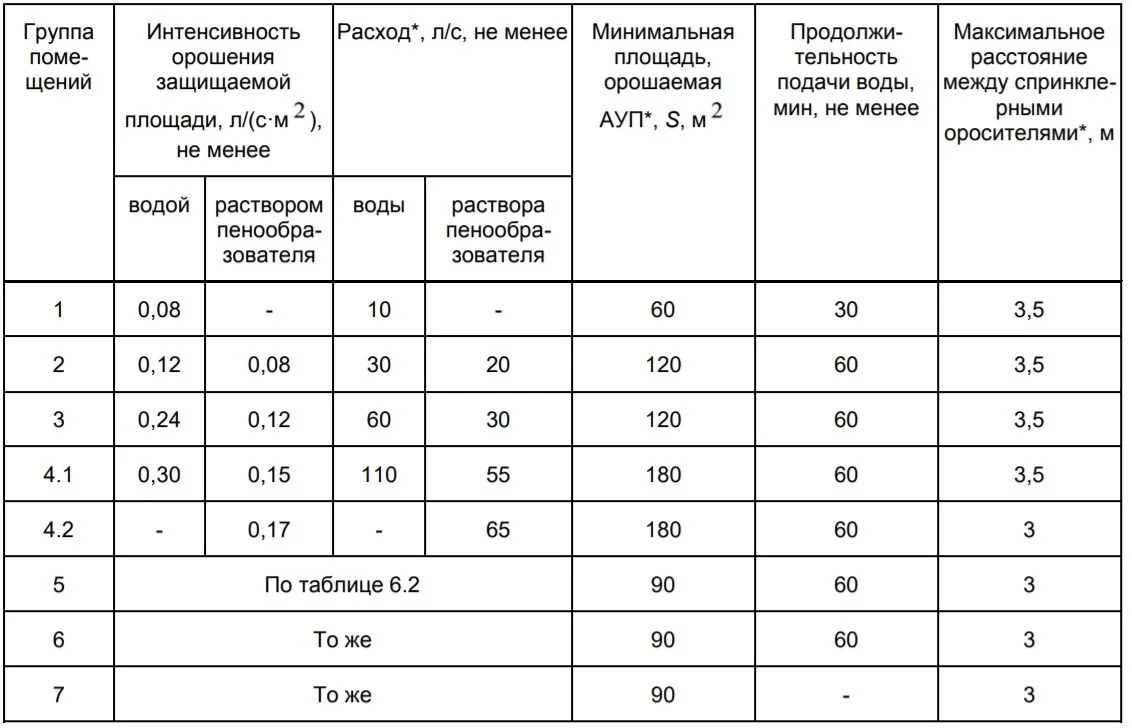

Таблица 6.1 СП 485.1311500.2020

Можно ли брать максимальное расстояние между оросителями

Можно, но мы не рекомендуем расставлять все оросители на предельно допустимом расстоянии, и вот почему

Если разместить оросители на максимальном расстоянии, то будет сложно сдвинуть их в случае необходимости. А такая необходимость может возникнуть (и так часто бывает) при монтаже нашей установки пожаротушения на объекте. Например, может потребоваться обойти смежные коммуникации или отодвинуть ороситель от светильника или иного технического элемента под перекрытием. В такой ситуации появляется необходимость сместить один – два оросителя, но так как оросители уже стоят на максимальном расстоянии друг от друга, то дальнейшее смещение приведет к нарушению требований СП 485 (Рисунок 1), а значит нужно будет сдвигать всю сетку оросителей и, возможно, даже добавить еще ряд оросителей. В общем, чуть ли не переделывать весь проект.

Нужно помнить, что паспортное значение защищаемой одним оросителем площади равно 12 кв.м., а значит, что при выборе по одной из осей расстояния 3,5 м (например), по другой оси не допускается принимать расстояние больше, чем 12/3,5 = 3,428 м. Это объясняет появление в СП 485 максимальных расстояний в 3,5 м – так как при этом защищаемая площадь намного ближе к паспортному значению оросителя 12 кв.м., чем при ранее указанных максимальных 4 м для 1 и 2 группы помещений.

На каком расстоянии расставляются оросители при проектировании водяного пожаротушения

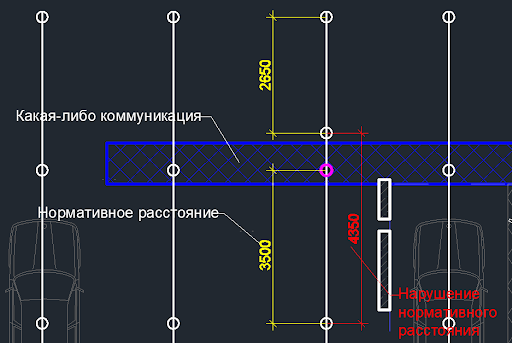

Рисунок 1. Последствия расстановки оросителей на предельном расстоянии

Почему не нужно брать минимальное расстояние между оросителями

Ставить оросители на минимальном расстоянии не имеет смысла, но мы хотим объяснить, что этот параметр нужно знать и вот почему ↓

Слишком близко расположенные оросители могут повлиять на работоспособность системы пожаротушения, так как сработавший ороситель будет заливать тепловой замок соседнего оросителя, тем самым охлаждая его. Соответственно, соседний ороситель не сработает.

Обратим внимание, что в СП 485 есть требования к минимальному расстоянию: Расстояние между спринклерными оросителями установок водяного пожаротушения должно быть не менее 1,5 м (по горизонтали) (п.6.2.21).

Чтобы наглядно понимать, откуда в нормах появилось именно такое требование к минимальному расстоянию между оросителями, достаточно изучить паспорт или руководство по эксплуатации на оросители. На все виды оросителей есть техническая документация. В ней можно найти информацию о назначении, технических характеристиках, параметрах для расчета, графики и эпюры орошения.

Рассмотрим более подробно, что такое эпюра орошения. Эпюра орошения — графическое представление интенсивности орошения или удельного расхода оросителя (Рисунок 2). По эпюре орошения можно понять, откуда в нормативах требование по минимальному расстоянию в 1,5 м.

На каком расстоянии расставляются оросители при проектировании водяного пожаротушения

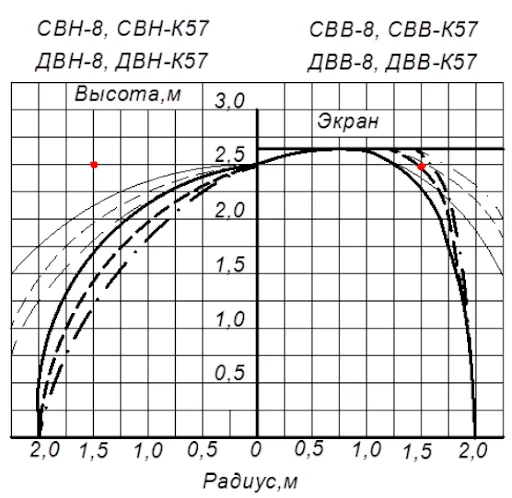

Рисунок 2. Эпюра орошения оросителей СВВ, ДВВ

Красной точкой представлено приблизительное место расположения соседних оросителей относительно сработавшего.

Еще один важный момент: чем ближе мы ставим оросители, тем больше оросителей нужно. А чем больше оросителей на расчетной площади – тем больше расход воды, и выше требуемое давление, а значит нужна более производительная насосная установка. И все это в совокупности сильно удорожает систему в целом, что явно не понравится Заказчику!

Какое оптимальное оптимальное расстояние между оросителями

Наиболее оптимальным можно назвать значение 3,0 м — для групп 1,2,3,4.1. и 2,5 м —для групп 4.2, 5, 6, 7. Так как, в случае необходимости, изменения расстановки оросителей при монтаже будет запас расстояния в полметра.

Примечание: расстановка дополнительных оросителей под воздуховодами и площадками (при необходимости) не позволяет увеличивать расстояния между основными оросителями, а лишь влияет на общее количество оросителей и соответственно на суммарный расход АУП.
