Утверждено изменение №1 к СП 485.1311500.2020. Обзор основных изменений

Подробнее говорили на открытом уроке «Как изменилось проектирование водяных АУП по изменению №1 в СП 485.1311500». Смотреть запись→

ВНИИПО МЧС России сообщает об утверждении Изменения №1 к СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования» (Приказ МЧС России №1196 от 15.12.2025).

Официально на 30.12.2025 на сайте Росстандарта Изменение № 1 к СП 485.1311500.2020 еще НЕ опубликовано.

Пункт 163)Постановления Правительства № 624 от 01.07.2016
д) зарегистрированные федеральным органом исполнительной власти в сфере стандартизации изменения вступают в силу со дня их опубликования в соответствии с пунктом 15 настоящих Правил.

История обновления документа Изменения №1 к СП 485.1311500.2020 на сайте Росстандарта

  • от 12.01.2026: Опубликована информация об Изменении № 1 к СП 485.1311500.2020, но сам текст Изменения не опубликован.
  • от 12.02.2026: Опубликован текст, но теперь в таблице пропала “дата введения в действие” данного изменения.
  • от 23.03.2026: Появилась дата введения в действие.

В соответствии с информацией, опубликованной на сайте Росстандарта, Изменение № 1 к СП 485.1311500.2020 вступило в силу 01.01.2026 г.

Напомним, что проект Изменения №1 к СП 485.1311500.2020 был представлен в первой редакции в 2022 году и далее был скорректирован до второй редакции в 2024 году.

Содержание:

Основные изменения 1 СП 485.1311500.2020

1. Изменена область применения СП 485.1311500

В изменении 1 СП 485.1311500 теперь установлены методы огневых испытаний автоматических установок пожаротушения тонкораспыленной водой.

2. Скорректирован раздел 2 “нормативные ссылки”

Обновлен список нормативных документов, на которые ссылается СП 485.1311500.

3. Скорректирован раздел 3 “термины и определения”.

Уточнена терминология, относящаяся напрямую установкам пожаротушения. Терминология по смежным направлениям, установленная в других нормативных документах, исключена.

4. Внесено много поправок и уточнений в раздел 6 к водяным и пенным АУП, а также ряд корректировок в разделы 7, 8, 9 и 10.

Ниже рассмотрены самые значимые нововведения, принятые в Изменении №1 СП 485.1311500.2020 и касающиеся в первую очередь проектировщиков водяного и пенного пожаротушения. Отдельные изменения коснулись порядка применения неметаллических труб при проектировании АУП.

5. Новый раздел 11 устанавливает требования к установкам сдерживания пожара.

6. Новый раздел 12 устанавливает требования к установкам пожаротушения автономным.

7. Новое приложение М к СП 485.1311500

Изменении 1 СП 485.1311500 утвердило приложения М «Методика огневых испытаний автоматических установок пожаротушении тонкораспыленной водой». В первую очередь данное приложение касается производителей оборудования, которые должны пройти соответствующие испытания, чтобы подтвердить эффективность и параметры АУП-ТРВ. По результатам испытаний будут разработаны и утверждены стандарты организаций, которыми будут пользоваться специалисты при проектировании АУП-ТРВ.

Сравнительная таблица изменений 1 СП 485.1311500 “было-стало”

БЫЛО

СТАЛО

3.9 воздушная установка: Установка, у которой в дежурном режиме подводящий трубопровод заполнен водой, а питающий и распределительный трубопроводы – воздухом под давлением.

3.9. Воздухозаполненная установка пожаротушения: установка пожаротушения, подводящий трубопровод которой в дежурном режиме заполнен водой, а питающий и распределительный трубопроводы – воздухом под давлением.

3.49 питающий трубопровод: Трубопровод, соединяющий узел управления с распределительными трубопроводами.

пункт 3 .49 признать утратившим силу

3.52 пожарный пост: Помещение здания или сооружения, оборудованное приборами контроля состояния и управления техническими средствами пожарной автоматики, с круглосуточным пребыванием дежурного персонала.

пункт 3 .52 признать утратившим силу

3.69 система пожарной автоматики: Совокупность взаимодействующих систем пожарной сигнализации, передачи извещений о пожаре, оповещения и управления эвакуацией людей, противодымной вентиляции, установок автоматического пожаротушения и иного оборудования автоматической противопожарной защиты объекта.

пункт 3.69 признать утратившим силу;

6.1.4 Параметры установок пожаротушения по 6.1.3 (кроме АУП-ТРВ, АУП компрессионной пеной, а также РУП) следует определять в соответствии с таблицами 6.1-6.3.
Для дренчерных АУП, АУП ПП таблица 6.1 применяется в части интенсивности орошения защищаемой площади водой или раствором пенообразователя и максимального расстояния между оросителями.

6.1.4. Параметры АУП, указанных в пункте 6.1.3 настоящего свода правил (кроме АУП-ТРВ, АУП компрессионной пеной), следует определять в соответствии с таблицами 6.1 – 6.3 настоящего свода правил. Максимальное расстояние между оросителями приведено для оросителей с монтажным расположением розеткой вверх или вниз. Оросители с монтажным расположением горизонтально должны устанавливаться согласно эпюрам орошения, указанным в ТД на эти оросители.

4 В таблице указана интенсивность орошения для раствора пенообразователя (типа S). При применении пенообразователей другого типа (например, AFFF) интенсивность орошения раствором пенообразователя следует принимать на основании огневых испытаний.

4 В таблице указана интенсивность орошения для раствора пенообразователя (типа S). При применении пенообразователей другого типа, в соответствии с ГОСТ Р 50588, интенсивность орошения раствором пенообразователя следует принимать на основании огневых испытаний.

6.1.5 Расчет установок пенного пожаротушения с компрессионной пеной осуществляется по методикам, представляемым производителем оборудования и подтвержденным положительными результатами испытаний.

Расчет установок пенного пожаротушения с компрессионанной пеной осуществляется в соответствии с СТО, согласованными с федеральным органом исполнительной власти, осуществляющим функции по нормативно­правовому регулированию в области пожарной безопасности, при подтверждении положительными результатами огневых испытаний применительно к группе однородных объектов либо к группе однородной пожарной нагрузки.

6.1.11 Устройства ручного пуска должны быть защищены от случайного приведения их в действие и механического повреждения и должны находиться вне возможной зоны горения.

6.1.11. Устройства ручного пуска следует устанавливать на высоте (1,5 + 0,1) мот уровня земли или пола до органа управления (рычага, кнопки и тому подобное) на стенах, перегородках и конструкциях, изготовленных из негорючих материалов, при этом указанные устройства должны быть защищены от случайного приведения их в действие и механического повреждения.

6.1.12 В пределах одного защищаемого помещения или за подвесным потолком необходимо устанавливать оросители (или распылители) одинаковой конструкции с равными коэффициентами производительности, а для спринклерных оросителей (или распылителей) и с равными коэффициентами тепловой инерционности по ГОСТ Р 51043. Допускается в одном помещении со спринклерными оросителями использовать дренчерные оросители водяных завес с параметрами, отличающимися от параметров спринклерных оросителей, при этом все дренчерные оросители должны иметь тождественный коэффициент производительности, одинаковый тип и конструктивное исполнение.

6.1.12. В пределах одного защищаемого помещения или за подвесным потолком необходимо устанавливать оросители (или распылители) с одинаковыми номинальными температурами срабатывания, коэффициентами производительности и конструкции. Допускается в одном помещении со спринклерными оросителями использовать дренчерные или спринклерные оросители с принудительным пуском для водяных завес с коэффициентами производительности, отличающимися от коэффициентов производительности спринклерных оросителей.
Допускается в одном помещении использование оросителей с разным монтажным расположением. Примечание: в помещениях над отдельными участками, где по технологическому процессу предусмотрен высокотемпературный нагрев, а также в помещениях высотой более 9 метров под световыми фонарями допускается устанавливать спринклерные оросители с номинальной температурой срабатывания выше, чем предусмотрено для всего помещения.

6.1.17 У диктующего(их) оросителя(ей) (на расстоянии от него (3-10) см) всех видов АУП рекомендуется предусмотреть заглушку или нормально закрытый кран.

6.1.17 У диктующего(их) оросителя(ей) (на расстоянии от него (3-10) см) всех видов АУП предусматривается заглушка или нормально закрытый кран.

6.1.21 В запорных устройствах (задвижках, дисковых затворах и т.п.), установленных на вводных трубопроводах к пожарным насосам, на подводящих, питающих и распределительных трубопроводах, должен быть обеспечен автоматический контроль обоих крайних состояний затвора – полностью открыто и полностью закрыто. Запорные устройства (задвижки, затворы), установленные на вводных трубопроводах к пожарным насосам, должны быть нормально открыты.

6.1.21. В запорных устройствах (задвижках, дисковых затворах и тому подобное), установленных на вводных трубопроводах к пожарным насосам, на подводящих, питающих и распределительных трубопроводах, должен быть обеспечен автоматический контроль обоих состояний затвора -полностью открыто и полностью закрыто. Запорные устройства (задвижки, затворы), установленные на участке подводящего трубопровода непосредственно перед насосом, должны быть полностью открыты. Запорные устройства обводной линии водомерного узла при их наличии допускаются нормально закрытые с электроприводом. Сигнал на открытие таких запорных устройств должен поступать до запуска насосов.

6.2.2 Спринклерные оросители, предназначенные для тушения пожара и создания водяных завес, не должны монтироваться в помещениях на высоте более 20 м, за исключением установок, предназначенных для защиты конструктивных элементов покрытий и перекрытий зданий и сооружений; для защиты конструктивных элементов покрытий и перекрытий зданий и сооружений параметры установок для помещений высотой более 20 м следует принимать по 1-й группе помещений (см. таблицу 6.1).

6.2.2 Спринклерные оросители, предназначенные для тушения пожара, не должны монтироваться в помещениях на высоте более 20 м, за исключением установок, предназначенных для защиты конструктивных элементов покрытий и перекрытий зданий и сооружений; для защиты конструктивных элементов покрытий и перекрытий зданий и сооружений параметры установок для помещений высотой более 20 м следует принимать по 1-й группе помещений (см. таблицу 6.1).

6.2.3 Для одной секции спринклерной АУП следует принимать не более 800 спринклерных оросителей всех типов. Если АУП или какие-либо секции АУП разделены на направления, идентификаторами которых являются СПЖ или оросители с контролем пуска, то количество спринклерных оросителей всех типов в каждом направлении не должно превышать 1200 шт.

6.2.3 Для одной секции спринклерной АУП следует принимать не более 800 спринклерных оросителей всех типов. Если АУП или какие-либо секции АУП разделены на направления, идентификаторами которых являются СПЖ или оросители с контролем пуска, то количество спринклерных оросителей всех типов для одной секции не должно превышать 1200 шт.

6.2.7 Расчет диаметра воздушного компенсатора должен производиться из условия компенсации утечки воздуха из системы трубопроводов спринклерной воздушной или спринклерно-дренчерной воздушной секции АУП с расходом в 2-3 раза меньше, чем расход сжатого воздуха при срабатывании диктующего оросителя с соответствующим ему коэффициентом производительности.

6.2.7 Расчет диаметра воздушного компенсатора (при отсутствии такового на узле управления) должен производиться из условия компенсации утечки воздуха из системы трубопроводов спринклерной воздушной или спринклерно-дренчерной воздушной секции АУП с расходом в 2-3 раза меньше, чем расход сжатого воздуха при срабатывании диктующего оросителя с соответствующим ему коэффициентом производительности.

6.2.8 В спринклерных АУП сигнал на отключение жокей-насоса, компрессора или на прекращение подачи воздуха от иных источников давления должен подаваться при снижении давления в системе трубопроводов ниже минимального рабочего давления не более чем на 0,05 МПа.

6.2.8. В спринклерных АУП отключение жокей-насоса, компрессора или прекращение подачи воздуха от иных источников давления должны происходить при снижении пневматического давления в системе трубопроводов ниже минимального рабочего давления не более чем на 0,05 МПа или при срабатывании узла управления.

6.2.14 Для установок пожаротушения в помещениях, имеющих технологическое оборудование и площадки, горизонтально или наклонно установленные вентиляционные воздуховоды с шириной или диаметром свыше 0,75 м, расположенные на высоте не менее 0,7 м от пола, если они препятствуют орошению защищаемой поверхности, следует дополнительно устанавливать оросители под эти площадки, оборудование и воздуховоды.

6.2.14. Для установок пожаротушения в помещениях, имеющих технологическое оборудование и площадки, горизонтально или наклонно установленные вентиляционные воздуховоды с шириной или диаметром свыше 0,75 м, расположенные на высоте не менее 0,7 м от пола, если перечисленное препятствует орошению защищаемой поверхности, следует дополнительно устанавливать оросители под эти площадки, оборудование и воздуховоды. Расстояние от центра термочувствительного элемента теплового замка до плоскости площадок, оборудования или воздуховодов следует принимать в соответствии с пунктом 6.2.11 настоящего свода правил.

6.2.19 Спринклерные оросители водозаполненных установок можно устанавливать вертикально розетками вверх или вниз либо горизонтально; в воздушных установках – только вертикально розетками вверх или горизонтально.

6.2.19 Спринклерные оросители водозаполненных установок можно устанавливать вертикально розетками вверх или вниз либо горизонтально; в воздухозаполненных установках, эксплуатирующихся при температурах ниже 5°С – только вертикально розетками вверх или горизонтально.

6.3.13 При разделении помещений дренчерной водяной завесой зона, свободная от пожарной нагрузки, должна составлять:при одной нитке – по 2 м в обе стороны от распределительного трубопровода,при двух нитках – по 2 м в противоположные стороны от каждой нитки.

6.3.13. При разделении помещений (пожарных отсеков, зданий, сооружений) дренчерной водяной завесой зона, свободная от пожарной нагрузки, должна составлять: при одной нитке – не менее 2 м в обе стороны от распределительного трубопровода, при двух нитках – не менее 2 м в противоположные стороны от группы ниток.

6.3.15. Для установок пожаротушения в помещениях, имеющих технологическое оборудование и площадки, горизонтально или наклонно установленные вентиляционные воздуховоды с шириной или диаметром свыше 0,75 м, расположенные на высоте не менее 0,7 м от пола, если перечисленное препятствует орошению защищаемой поверхности, следует дополнительно устанавливать оросители под эти площадки, оборудование и воздуховоды. Расстояние от центра термочувствительного элемента теплового замка до плоскости площадок, оборудования или воздуховодов следует принимать в соответствии с пунктом 6.3.3 настоящего свода правил.

6.4.5
Примечания:
1 Допускается применять неметаллические трубы (пластмассовые, композиционные, полимерные и т.п.) в АУП ТРВ НД при условии соответствия пожаростойкости и рабочему давлению.

6.4.5
Примечания:
1 Допускается применять неметаллические трубы (пластмассовые, композиционные, полимерные и т.п.) в АУП ТРВ НД при условии соответствия требованиям пункта 6.7.3 настоящего свода правил и рабочему давлению.

6.4.15 Запрещается применение газогенерирующих устройств в качестве вытеснителей огнетушащего вещества при защите АУП-ТРВ-МТ объектов культурного наследия.
Размещение модулей или их оросителей, параметры подачи ТРВ должны обеспечивать пожаротушение в условиях защищаемого помещения (объекта) с учетом наличия затенений вероятного очага пожара и его ранга.

6.4.15 Запрещается применение газогенерирующих устройств в качестве вытеснителей огнетушащего вещества при защите АУП-ТРВ-МТ объектов культурного наследия.

6.4.20. Параметры подачи ТРВ должны обеспечивать пожаротушение в условиях защищаемого помещения ( объекта) с учетом затененных зон вероятного очага пожара и его класса.

6.5.1 В дополнение к требованиям настоящего раздела при проектировании АУП-ПП допускается руководствоваться СТО, согласованными с федеральным органом исполнительной власти, осуществляющим функции по нормативно-правовому регулированию в области пожарной безопасности, при подтверждении положительными результатами огневых испытаний применительно к группе однородных объектов либо к группе однородной пожарной нагрузки.

6.5.1 В дополнение к требованиям настоящего раздела при проектировании АУП-ПП следует руководствоваться СТО, согласованными с федеральным органом исполнительной власти, осуществляющим функции по нормативно-правовому регулированию в области пожарной безопасности, при подтверждении положительными результатами огневых испытаний применительно к группе однородных объектов либо к группе однородной пожарной нагрузки.

6.5.8 При применении СО-ПП, оснащенных автоматическими сателлитными пожарными извещателями или активируемых по сигналу от автоматических пожарных извещателей, контролирующих признаки пожара в зонах орошения СО-ПП:
для всех групп помещений высотой более 10 м и до 30 м включительно значения параметров интенсивности орошения, расхода ОТВ и минимальной площади, орошаемой при срабатывании АУП, следует принимать как для помещений высотой 10 м;
для складов с высотой складирования до 5,5 м включительно и высотой помещения более 10 м расход и интенсивность орошения групп помещений 5-6 по приложению А принимают как для высоты помещения 10 м;
для групп помещений 1 и 2 приложения А высотой до 10 м включительно интенсивность орошения и расход ОТВ могут быть уменьшены в 2 раза по сравнению с данными, приведенными в таблице 6.1.

6.5.8 При применении СО-ПП, оснащенных автоматическими сателлитными пожарными извещателями или активируемых по сигналу от автоматических пожарных извещателей, контролирующих признаки пожара в зонах орошения СО-ПП:
для всех групп помещений высотой более 10 м и до 30 м включительно значения параметров интенсивности орошения, расхода ОТВ и минимальной площади, орошаемой при срабатывании АУП, следует принимать как для помещений высотой 10 м;
для складов с высотой складирования до 5,5 м включительно и высотой помещения более 10 м расход и интенсивность орошения групп помещений 5-6 по приложению А принимают как для высоты помещения 10 м;

6.7.1.3 Трубопроводы, прокладываемые в земле, допускается проектировать как из металлических, так и из неметаллических труб.
Примечание – Под термином “неметаллические трубопроводы” или “неметаллические трубы” подразумеваются трубопроводы или трубы, выполненные из полимеров, композиционных материалов, металлопластиков и т.п.

6.7.1.3. Трубопроводы установок пожаротушения, прокладываемые за пределами защищаемого здания, объекта (наружные сети пожаротушения),допускается проектировать как из металлических, так и из неметаллических труб. Надземная (наземная) прокладка трубопроводов установок пожаротушения из неметаллических труб допускается вне взрывоопасных и пожароопасных зон. При этом, в случае необходимости, должны быть предусмотрены мероприятия, исключающие замерзание трубопроводов, прокладываемых вне защищаемого здания, объекта. Не допускается надземная (наземная) прокладка не защищенных от теплового воздействия (вторичных проявлений опасных факторов пожара и других опасных факторов) неметаллических трубопроводов установок пожаротушения в границах резервуарных парков, технологических зон с наличием взрыво-, пожароопасных процессов, на совмещенных эстакадах с трубопроводами, транспортирующими взрыво-, пожароопасные среды. Примечание: под термином неметаллические трубопроводы» или неметаллические трубы» подразумеваются трубопроводы или трубы, выполненные из полимеров, композиционных материалов, металлопластика и тому подобное.

6.7.1.6 Глубина каналов для трубопроводов должна приниматься равной (DN+400) мм, ширина в местах монтажных стыков – (DN+600) мм, а в прочих местах – (DN+100) мм, где DN – диаметр трубопровода.

6.7.1.9 Трубопроводы должны надежно крепиться к конструкциям здания посредством держателей (нормализованных опор, кронштейнов, хомутов, подвесок и т.п.).

6.7.1.9 Трубопроводы должны надежно крепиться к конструкциям здания посредством держателей выполненных из негорючих материалов.

6.7.1.20 Для обеспечения выпуска воды из подводящих трубопроводов они должны прокладываться без перекосов и с уклоном в сторону насосных агрегатов.

6.7.1.21 Трубопроводы должны прокладываться без перекосов, с уклоном в сторону спуска воды, равным не менее:
0,01 для труб с номинальным диаметром менее DN 50;
0,005 для труб с номинальным диаметром DN 50 и более.

6.7.1.21 Трубопроводы дренчерных, спринклерных воздухозаполненных и спринклерно­дренчерных воздухозаполненных А УП должны прокладываться без перекосов, с уклоном в сторону спуска воды, равным не менее:
0,01 для труб с номинальным диаметром менее DN 50;
0,005 для труб с номинальным диаметром DN 50 и более.

6.7.1.33 Проходки трубопроводов через ограждающие конструкции должны иметь уплотнение из негорючих материалов в следующих случаях:
проход из одного взрыво- или пожароопасного помещения в другое;
проход из взрыво- или пожароопасного помещения в не взрыво- или не пожароопасное;
когда по условиям эксплуатации смежные помещения не должны сообщаться друг с другом.
Контакт трубы с железобетонными конструкциями не допускается.

6.7.1.34 Устройство проходки труб в пересекаемых ими строительных конструкциях должно соответствовать требованиям

СП 2.13130 и

СП 75.13330 и быть выполнено из материалов, обеспечивающих нормируемый предел огнестойкости ограждающих конструкций.

6.7.1.34 Устройство проходки труб в пересекаемых ими строительных конструкциях должно соответствовать требованиям

СП 2.13130 и быть выполнено из материалов, обеспечивающих нормируемый предел огнестойкости ограждающих конструкций.

6.7.1.36 Уплотнения должны быть выполнены в соответствии с требованиями

СП 75.13330 из негорючих материалов, обеспечивающих нормируемый предел огнестойкости ограждающих конструкций.

6.7.1.41 Для использования трубопроводной сети водозаполненных АУП при температурах ниже 5°С в воду могут быть введены антифризные добавки либо трубы должны быть утеплены.

6.7.1.41 Для использования трубопроводной сети водозаполненных АУП при температурах ниже 5°С в воду могут быть введены антифризные добавки либо трубы должны быть утеплены и (или) оснащены обогревом.

6.7.1.45 Допускается присоединять пожарные краны к питающим и распределительным трубопроводам водозаполненных спринклерных АУП и АУП-ТРВ, а также к подводящим трубопроводам воздушных спринклерных АУП и АУП-ТРВ. Диаметр распределительных, питающих и подводящих трубопроводов АУП и АУП-ТРВ, к которым подсоединяются трубопроводы с пожарными кранами, должен быть не менее DN 65.

6.7.1.45. В ВПВ, совмещенном с АУП, ПК допускается присоединять: к водозаполненной спринклерной сети -к питающим и распределительным трубопроводам АУП или на их отводах, к воздухозаполненной спринклерной сети -к подводящим, питающим и распределительным трубопроводам АУП или на их отводах, к дренчерной АУП -к подводящим трубопроводам. Диаметр распределительных, питающих и подводящих трубопроводов АУП и АУП-ТРВ, к которым подсоединяются трубопроводы с пожарными кранами, должен быть не менее DN 65. При присоединении ПК к распределительным трубопроводам воздухозаполненной АУП необходимо обеспечить выполнение требований СП 10.13130 в части времени подачи воды.
Допускается присоединять пожарные краны к подводящим, питающим и распределительным трубопроводам водозаполненных спринклерных АУП и АУП-ТРВ, а также к подводящим трубопроводам воздухозаполненных спринклерных АУП и АУП-ТРВ. Диаметр распределительных, питающих и подводящих трубопроводов АУП и АУП-ТРВ, к которым подсоединяются трубопроводы с пожарными кранами, должен быть не менее DN 65 .

6.7.2.1 При проектировании трубопроводной сети, как правило, должны использоваться стальные трубы по

ГОСТ 10704 – со сварными и фланцевыми соединениями, по

ГОСТ 3262,

ГОСТ 8732 и

ГОСТ 8734 – со сварными, фланцевыми, резьбовыми соединениями, а также трубопроводными разъемными муфтами по

ГОСТ Р 51737. Трубопроводы пенных АУП следует проектировать из оцинкованных стальных труб по

ГОСТ 3262. Допускается применение других видов металлических трубопроводов, если их технические параметры не хуже технических параметров металлических труб по

ГОСТ 3262,

ГОСТ 8732,

ГОСТ 8734 и

ГОСТ 10704.
Допускается применение гибких металлических трубопроводов, а также различных видов соединений, прокладок и уплотняющих герметизирующих материалов, если они прошли соответствующие испытания на пожаростойкость. При проектировании таких соединений, прокладок, уплотняющих и герметизирующих материалов, допускается руководствоваться стандартами организации (СТО), согласованными с федеральным органом исполнительной власти, осуществляющим функции по нормативно-правовому регулированию в области пожарной безопасности, при подтверждении положительными результатами огневых испытаний применительно к группе однородных объектов либо к группе однородной пожарной нагрузки.

6.7.2.1. При проектировании трубопроводной сети необходимо использовать стальные электросварные прямошовные трубы в соответствии с ГОСТ 10704 со сварными и фланцевыми соединениями, стальные водогазопроводные трубы в соответствии с ГОСТ 3262, стальные бесшовные горячедеформированные трубы в соответствии с ГОСТ 8732 и стальные бесшовные холоднодеформированные трубы в соответствии с ГОСТ 8734 со сварными, фланцевыми, резьбовыми соединениями, а также трубопроводными разъемными муфтами в соответствии с ГОСТ Р 51737. Трубопроводы пенных АУП следует проектировать из оцинкованных стальных труб в соответствии с ГОСТ 3262. Допускается применение внутреннего силикатно-эмалевоrо покрытия, прошедшего проверку на возможность пенообразователя (смачивателя) или раствора сохранять в них первоначальные свойства в течение всего срока службы установки. При этом должно обеспечиваться отсутствие контакта пенообразователя (смачивателя) или раствора с элементами арматуры, кроме арматуры, изготовленной из нержавеющей стали типа 12Х18Н9Т (AISI 321) или иного материала, аналогичного по коррозионной стойкости.
Допускается применение других видов металлических трубопроводов, если их технические параметры не хуже технических параметров металлических труб в соответствии с ГОСТ 3262, ГОСТ 8732, ГОСТ 8734 и гост 10704.
Допускается применение гибких металлических трубопроводов, а также различных видов соединений, прокладок и уплотняющих герметизирующих материалов. При проектировании таких соединений, прокладок, уплотняющих и герметизирующих материалов следует руководствоваться СТО, согласованными с федеральным органом исполнительной власти, осуществляющим функции по нормативно­правовому регулированию  области пожарной безопасности, при подтверждении положительными результатами огневых испытаний применительно к группе однородных объектов либо к группе однородной пожарной нагрузки.

6.7.3.1 В дополнение к требованиям настоящего раздела при проектировании неметаллических трубопроводов и гибких металлических подводок (далее по тексту – неметаллических трубопроводов), допускается руководствоваться СТО, согласованными с федеральным органом исполнительной власти, осуществляющим функции по нормативно-правовому регулированию в области пожарной безопасности, при подтверждении положительными результатами огневых испытаний применительно к группе однородных объектов либо к группе однородной пожарной нагрузки.

6.7.3.1 В дополнение к требованиям настоящего раздела при проектировании неметаллических трубопроводов и гибких металлических подводок (далее по тексту – неметаллических трубопроводов), следует руководствоваться СТО, согласованными с федеральным органом исполнительной власти, осуществляющим функции по нормативно-правовому регулированию в области пожарной безопасности, при подтверждении положительными результатами огневых испытаний применительно к группе однородных объектов либо к группе однородной пожарной нагрузки.

6.7.4.1 На металлические трубопроводы, проложенные открытым способом, после проведения испытаний на прочность и герметичность должна быть нанесена защитная и опознавательная окраска.

6.7.4.1 На металлические трубопроводы, проложенные открытым способом, после проведения испытаний на прочность и герметичность должна быть нанесена защитная,  а также опознавательная окраска или цифровое обозначение.

6.7.4.2 Опознавательная окраска или цифровое обозначение металлических трубопроводов должны соответствовать

ГОСТ 12.4.026 и

ГОСТ 14202: для водозаполненных трубопроводов спринклерной, дренчерной и спринклерно-дренчерной АУП и АУП-ТРВ, а также водозаполненных трубопроводов пожарных кранов – зеленый цвет или цифра “1”;для воздушных трубопроводов воздушной спринклерной установки и спринклерно-дренчерной АУП-СВозД – синий цвет или цифра “3”;для незаполненных трубопроводов дренчерной АУП и “сухотрубов” – голубой цвет или буквенно-цифровой код “3с”;для трубопроводов, по которым подается только пенообразователь, – коричневый цвет или цифра “9”;для трубопроводов, по которым подается раствор пенообразователя, – на зеленом фоне кольца коричневого цвета (расстояние между кольцами от 1 до 3 м включительно, ширина кольца от 50 до 100 мм включительно) или буквенно-цифровой код “9к”.

6.7.4.2 Опознавательная окраска или цифровое обозначение металлических трубопроводов должны соответствовать ГОСТ 12.4.026 и гост Р 71918: для водозаполненных трубопроводов спринклерной, дренчерной и спринклерно-дренчерной АУП и АУП-ТРВ, а также водозаполненных трубопроводов пожарных кранов – зеленый цвет или цифра 1 для воздухозаполненных трубопроводов воздухозаполненной спринклерной установки и спринклерно-дренчерной АУП-Св03Д- синий цвет или цифра 3 для незаполненных трубопроводов дренчерной А УП и сухотрубов» – голубой цвет или буквенно-цифровой код 3с для трубопроводов, по которым подается только пенообразователь, – коричневый цвет или цифра 9 для трубопроводов, по которым подается раствор пенообразователя, – на зеленом фоне кольца коричневого цвета (расстояние между кольцами от 1 до 3 м включительно, ширина кольца от 50 до 100 мм включительно или буквенно-цифровой код 9к».

6.7.4.3 Цвет неметаллических трубопроводов должен быть сигнально зеленым (от темно-зеленого до серо-зеленого цвета).

6.7.4.3 Цвет неметаллических трубопроводов должен быть сигнально зеленым (от темно-зеленого до серо-зеленого цвета).
Примечание: допускается изменение опознавательной окраски трубопроводов жилых и общественных помещений под цвет интерьера.

6.7.4.7 Сигнальная окраска на участках соединения металлических трубопроводов с запорными и регулирующими устройствами, агрегатами или оборудованием – красный цвет по

ГОСТ 14202. Длина окрашиваемого участка трубопровода (вместе с фланцем при его наличии) должна быть в пределах от 50 до 200 мм.
Примечание – По требованию заказчика допускается изменение окраски трубопроводов не складских и не производственных помещений.

6.7.4.7 Сигнальная окраска на участках соединения металлических трубопроводов с запорными и регулирующими устройствами, агрегатами или оборудованием – красный цвет по

ГОСТ 14202. Длина окрашиваемого участка трубопровода (вместе с фланцем при его наличии) должна быть в пределах от 50 до 200 мм.

6.8.4 Узлы управления должны обеспечивать:
подачу воды (пенных растворов) на тушение пожаров;
заполнение питающих и распределительных трубопроводов водозаполненных спринклерных АУП водой;
слив воды из питающих и распределительных трубопроводов;
компенсацию утечек из гидравлической системы АУП;
сигнализацию при срабатывании сигнального клапана;
проверку работоспособности и сигнализации о срабатывании узла управления;
контроль давления до и после узла управления.

6.8.4. Узлы управления устанавливаются между питающим и подводящим трубопроводами и должны обеспечивать:
пуск ОТВ на тушение пожаров;
заполнение питающих и распределительных трубопроводов водозаполненных спринклерных АУП водой;
сигнализацию при срабатывании сигнального клапана;
проверку работоспособности и сигнализации о срабатывании узла управления;
контроль давления до и после узла управления.

6.8.5 Для исключения ложных срабатываний сигнального клапана водозаполненных спринклерных установок допускается предусматривать перед сигнализатором давления камеру задержки или устанавливать задержку в выдаче сигнала на время от 3 до 5 с (если это предусмотрено конструкцией сигнализатора давления).

6.8.5 Для исключения ложных срабатываний узлов управлений водозаполненных спринклерных установок допускается предусматривать перед сигнализатором давления камеру задержки или устанавливать задержку в выдаче сигнала на время от 3 до 5 с (если это предусмотрено конструкцией сигнализатора давления).

6.8.6 При использовании СПЖ в узле управления взамен спринклерного сигнального клапана или при использовании его контактов для выдачи управляющего сигнала на приведение в действие пожарного насоса должна быть предусмотрена задержка на время от 3 до 5 с, при этом в СПЖ должно быть включено параллельно не менее 2 контактных групп.

6.8.6. При использовании узла управления с СПЖ для выдачи управляющего сигнала должна быть предусмотрена установка задержки сигнала о срабатывании, при этом в СПЖ должны быть включены параллельно не менее 2 контактных групп.

6.8.7 Запорные устройства (задвижки, дисковые затворы и т.п.) в узлах управления должны быть предусмотрены:в АУП-С перед сигнальным клапаном;в АУП-Д перед и за сигнальным клапаном:в АУП-СД перед дренчерным сигнальным клапаном;во всех видах АУП, разделенных на направления (перед СПЖ).В АУП-С и в АУП-СД допускается дополнительно предусматривать запорное устройство за спринклерным сигнальным клапаном.

6.8.7. Запорные устройства (задвижки, дисковые затворы и тому подобное) должны быть предусмотрены:АУП-С перед узлом управления; в А УП-Д перед и за узлом управления: в АУП-СД перед дренчерным узлом управления; во всех видах АУП, разделенных на направления (перед СПЖ). В АУП-С и в АУП-СД для удобства обслуживания допускается дополнительно предусматривать запорное устройство за спринклерным узлом управления.

6.9.1 В качестве источника водоснабжения водяных АУП (за исключением агрегатных АУП-ТРВ-ВД) следует использовать открытые водоемы, пожарные резервуары или водопроводы различного назначения, обеспечивающие расчетные параметры АУП.

6.9.1. В качестве источника водоснабжения водяных и пенных АУП (за исключением агрегатных АУП-ТРВ-Вд) следует использовать открытые водоемы, пожарные резервуары или водопроводы различного назначения, обеспечивающие расчетные параметры АУП.
В случае использования в качестве источника водоснабжения АУП открытых водоемов и пожарных резервуаров необходимо предусматривать мероприятия для получения воды надлежащего качества, соответствующего требованиям производителя оборудования, и исключения замерзания, хранимого в них запаса воды, необходимого для работы АУП.

6.9.14 При объеме воды более 1000 м3 количество пожарных резервуаров должно быть не менее двух, в каждом из которых должно храниться не менее 50% расчетного полезного объема воды на пожаротушение; при этом они должны быть соединены между собой трубопроводом, на котором должно находиться запорное устройство.

6.9.14 При объеме воды более 1000 м количество пожарных резервуаров должно быть не менее двух, в каждом из которых должно храниться не менее 50% расчетного полезного объема воды на пожаротушение; при этом они должны быть соединены между собой трубопроводом, на котором должно находиться запорное устройство. Диаметр соединительного трубопровода должен быть не меньше, чем диаметры всасывающих трубопроводов установки.

6.10.5 Пожарные насосы АУП следует относить ко II категории по степени обеспеченности подачи воды по

СП 8.13130 и к I категории надежности электроснабжения.

6.10.5. Пожарные насосы АУП следует относить ко II категории по степени обеспеченности подачи воды и к I категории надежности электроснабжения.
Для пожарных насосов, имеющих автоматически включаемый технологический резерв (при наличии одного рабочего и одного резервного насоса), устройство автоматического ввода резерва не требуется.

6.10.10 При проектировании насосных станций необходимо предусмотреть одно из обязательных условий:
а) из помещений первого или подвального этажа:
отдельный выход наружу;
выход на лестничную клетку или в холл (фойе), имеющие выход наружу;
выход в коридор, ведущий непосредственно на лестничную клетку или в холл (фойе), имеющие непосредственный выход наружу;
б) из помещений любого этажа, кроме первого и подвального:
непосредственно на лестничную клетку или на лестницу 3-го типа;
в коридор, ведущий непосредственно на лестничную клетку или на лестницу 3-го типа;
в холл (фойе), имеющий выход непосредственно на лестничную клетку или на лестницу 3-го типа;
на эксплуатируемую кровлю или на специально оборудованный участок кровли, ведущий на лестницу 3-го типа.

6.10.17 Насосная станция должна иметь не менее двух выведенных наружу патрубков с соединительными головками DN 80 для подключения мобильной пожарной техники с установкой в здании обратного клапана и опломбированного нормального открытого запорного устройства. Общее количество патрубков должно обеспечивать подачу расчетного расхода огнетушащего вещества. Соединительные головки должны быть снабжены головкой-заглушкой или расположены в нишах, имеющих металлические дверцы с внутренними замками, закрываемыми на ключ (один из ключей должен находиться в пожарной части, обслуживающей данный объект). Трубопроводная линия от патрубка должна иметь возможность подсоединения как на вход насосов, так и в подводящий трубопровод.

6.10.17. Насосная станция должна иметь не менее двух выведенных наружу патрубков с соединительными головками DN 80 для подключения мобильных средств пожаротушения с установкой в здании обратного клапана и опломбированного нормального открытого запорного устройства. Общее количество патрубков должно обеспечивать подачу расчетного расхода огнетушащего вещества. Соединительные головки должны быть снабжены головкой-заглушкой или расположены в нишах, имеющих металлические дверцы с внутренними замками, закрываемыми на ключ. Трубопроводная линия от патрубка должна иметь возможность подсоединения в подводящий трубопровод. При заборе воды насосной установкой из резервуаров на всасывающей линии необходимо предусматривать установку обратных клапанов.

6.10.18 Патрубки с соединительными головками, выведенные наружу здания, должны располагаться в местах, удобных для подъезда пожарных автомобилей и оборудованных световыми указателями и пиктограммами. Место вывода на фасад патрубков с соединительными головками должно быть удобным для установки не менее двух пожарных автомобилей и располагаться на высоте (1,50±0,15) м относительно горизонтальной оси клапана и на расстоянии не более 150 м от пожарных гидрантов.

6.10.18. Патрубки с соединительными головками, выведенные наружу здания, должны располагаться на фасаде здания, обеспеченном нормативным подъездом и оборудованном световыми указателями и пиктограммами. Расстояние от соединительных головок патрубков до пожарных гидрантов не должно превышать 150 м. Горизонтальная ось отверстия патрубка должна располагаться на высоте (1,20±0,15) м относительно отмостки здания.

6.10.29 Всасывающий трубопровод должен иметь непрерывный подъем к насосу с уклоном не менее 0,005. В местах изменения диаметров трубопроводов следует применять эксцентричные переходы.

6.10.29. Всасывающий трубопровод должен иметь непрерывный подъем к насосному агрегату с уклоном не менее 1 :200. В местах изменения диаметров трубопроводов следует применять эксцентрические переходы (рисунок 6.1) в соответствии с пунктом 6.7.1.22 настоящего свода правил. В случае применения неравнопроходных тройников и опусков в верхних точках трубопровода необходимо устанавливать автоматические устройства для спуска воздуха.

6.10.33 Сигнал автоматического или дистанционного пуска должен поступать на пожарный насос после автоматической проверки давления воды в подводящем трубопроводе.

6.10.33. Сигнал автоматического или дистанционного пуска должен поступать на насосные агрегаты после автоматической проверки давления в подводящем трубопроводе после насосов. При достаточном давлении пуск насосных агрегатов должен автоматически отменяться до момента снижения давления, требующего включения насосных агрегатов. При необходимости допускается автоматический контроль давления в подводящем трубопроводе (или уровня в резервуаре) перед насосами с подачей сигнала при соответствующем низком давлении (уровне). Автоматическое отключение насосных агрегатов при этом не допускается.

6.10.36 В насосной установке должно быть предусмотрено устройство для проверки проектного расхода огнетушащего вещества.

6.10.36. В насосной установке или насосной станции должно быть предусмотрено устройство для проверки проектного расхода огнетушащего вещества. Допускается для проверки расхода огнетушащего вещества использование датчиков уровня и (или) визуального уровнемера.».

7.3.1.9 В одном помещении должны применяться генераторы пены только одного типа и конструкции. Количество генераторов пены определяется расчетом, приведенным в приложении Б, при этом их количество должно приниматься не менее двух.

7.3.1.9 В одном помещении должны применяться генераторы пены только одного типа и конструкции. Количество генераторов пены определяется расчетом, приведенным в приложении Б.

8.1.8 Алгоритм обнаружения очага пожара и наведения на него ПРС-С должен соответствовать технической документации организации-изготовителя с учетом конкретных условий объекта защиты.

8.1.8. Алгоритм обнаружения очага пожара и наведения на него ПРС-С должен соответствовать технической документации изготовителя с учетом конкретных условий объекта защиты. Помимо иных способов пуска, предусмотренных нормативными документами по пожарной безопасности и (или) технической документацией изготовителя, ПРС-С должны быть оборудованы дистанционным ручным пуском -от устройств, расположенных у входа в защищаемое помещение, и при необходимости -с пожарного поста.

8.1.14 Перемещение ПРС-С для поиска очага загорания должно осуществляться по сигналу от автоматических пожарных извещателей общего обзора или от зонных автоматических пожарных извещателей пламени.

8.1.14 Перемещение ПРС-С для поиска очага загорания должно осуществляться по сигналу от автоматических пожарных извещателей общего обзора или от зонных автоматических пожарных извещателей.

8.1.16 Общий расход огнетушащего вещества и продолжительность непрерывной работы РУП должны быть не менее указанных в таблице 6.1.

8.1.16 Общий расход огнетушащего вещества, интенсивность орошения защищаемой площади и продолжительность непрерывной работы РУП должны быть не менее указанных в таблице 6.1.

8.2.2 Если для контроля одной зоны используется несколько зонных пожарных извещателей, то для подачи управляющей команды на поиск очага пожара группой ПРС-С эти извещатели должны быть включены по логической схеме дизъюнкции (логической схеме “или”).

8.2.2 Если для контроля одной зоны используется несколько зонных пожарных извещателей, то для подачи управляющей команды на поиск очага пожара группой ПРС-С эти извещатели должны быть включены по логической схеме “или”.

9.5 предельно допустимое давление в защищаемом помещении в соответствии с

ГОСТ Р 12.3.047-2012 (раздел 6);

9.5 предельно допустимое давление в защищаемом помещении в соответствии с

ГОСТ Р 12.3.047-2012;

9.9.7 Трубопроводы установок должны быть заземлены (занулены). Знак и место заземления должны соответствовать

ГОСТ 21130.

9.9.7 Трубопроводы установок должны быть заземлены. Знак и место заземления должны соответствовать

ГОСТ 21130.

9.12.1 Станция пожаротушения может быть размещена в блок-боксе заводской готовности, установленном снаружи здания. Допускается размещение блок-боксов внутри защищаемого здания, если его конструкции имеют I степень огнестойкости, а вход/выход из него обеспечивается непосредственно наружу.

9.12.1 Станция пожаротушения может быть размещена в блок-боксе заводской готовности, установленном снаружи здания. Допускается размещение блок-боксов внуrри защищаемых зданий I и II степени огнестойкости, за исключением защищаемых помещений здания, при этом вход (выход) из помещения, в котором установлен блок-бокс, обеспечивается непосредственно наружу.

9.14.5 Для удаления ГОТВ после тушения пожара следует использовать общеобменную вентиляцию зданий, сооружений и помещений или другие технические средства в соответствии с

СП 7.13130. Допускается для этой цели предусматривать мобильные или переносные вентиляционные установки.

9.14.5 Для удаления ГОТВ после тушения пожара следует использовать общеобменную вентиляцию зданий, сооружений и помещений или другие технические средства в соответствии с

СП 7.13130. Допускается для этой цели предусматривать мобильные или переносные вентиляционные установки.
Для одноэтажных зданий площадью менее 50 кв.м. с выходом из защищаемого помещения непосредственно наружу допускается осуществлять удаление ГОТВ естественной вентиляцией в результате открытия имеющихся проемов здания с выполнением требований безопасности.

9.16.7 Заземление и зануление приборов и оборудования установок должно выполняться согласно [4]* и соответствовать требованиям технической документации на оборудование.

9.16.7. Заземление приборов и оборудования установок должно соответствовать требованиям технической документации на оборудование.».

10.2.4 Срабатывание всех модулей, предназначенных для защиты одного из защищаемых помещений, должно осуществляться в течение временного интервала не более 3 с при автоматическом или дистанционном пуске АУП.
При размещении модулей в защищаемом помещении допускается отсутствие местного ручного пуска.

10.2.4 Срабатывание всех модулей, предназначенных для защиты одного из защищаемых помещений, должно осуществляться в течение временного интервала не более 3 с при автоматическом или дистанционном пуске АУП.
При размещении модулей в защищаемом помещении допускается отсутствие местного ручного пуска.
В случае наличия местного ручного пуска его применение не должно приводить к подаче порошка на людей.

Установки сдерживания пожара12.1. УСП предназначены для снижения скорости увеличения площади пожара и образования его опасных факторов в зданиях и помещениях, относящихся к 1 группе в соответствии с Приложением А к настоящему своду правил, до начала действий по тушению пожара первым прибывшим подразделением пожарной охраны. 12.2. Водяные УСП должны соответствовать требованиям [1], гост Р 71080. 12.3. На УСП должна быть разработана проектная документапия в соответствии с требованиями ГОСТ Р 21.101. 12.4. УСП следует проектировать с учетом архитектурных, конструктивных и объемно-планировочных решений защищаемых зданий, сооружений, помещений и размещенного в них технологического оборудования, возможности и условий применения огнетушащих веществ. 12.5. При проектировании УСП для защищаемого здания, сооружения, независимо от количества входящих в него помещений или пожарных отсеков, принимается один пожар, если иное не указано в техническом задании на проектирование. 12.6. Проектирование водозаполненных УСП следует осуществлять только с принудительным пуском. Включение УСП должно обеспечиваться как автоматически, так и вручную (дистанционно или по месту). Автоматическое включение УСП следует осуществлять по сигналам от автоматических ИП. 12.7. Устройства ручного пуска следует устанавливать на стенах, перегородках и конструкциях, изготовленных из негорючих материалов, при этом указанные устройства должны быть защищены от случайного приведения их в действие и механического повреждения. Расположение указанных устройств должно быть (1,5 + 0,1) м от уровня земли или пола до органа управления (рычага, кнопки и тому подобное). 12.8. При проектировании УСП с использованием ТРВ в качестве огнетушащего вещества следует учитывать требования подраздела 6.4 раздела 6 настоящего свода правил. 12.9. Продолжительность работы водозаполненных УСП должна быть не менее продолжительности подачи воды, указанной в разделе 6 для водозаполненных АУП применительно к группе защищаемого помещения. 12.10. Методика расчета гидравлических сетей водозаполненных УСП приведена в приложении Б настоящего свода правил. 12.11. В дополнение к требованиям настоящего раздела при проектировании УСП следует руководствоваться СТО, согласованными с федеральным органом исполнительной власти, осуществляющим функции по нормативно-правовому регулированию в области пожарной безопасности, при подтверждении положительными результатами огневых испытаний применительно к группе однородных объектов либо к группе однородной пожарной нагрузки.

13. Установки пожаротушения автономные13.1. УПА подразделяются по виду ОТВ на жидкостные, пенные, газовые, порошковые, аэрозольные и комбинированные. 13.2. В специально оговоренных в СП 486.1311500 случаях вместо А УП допускается применение УПА. 13.3. При проектировании систем противопожарной защиты с применением УПА (за исключением газовых) следует руководствоваться СТО, согласованными с федеральным органом исполнительной власти, уполномоченными на решение задач в области пожарной безопасности, при подтверждении положительными результатами огневых испытаний применительно к группе однородных объектов либо к группе однородной пожарной нагрузки, а также требованиями настоящего свода правил. Примечание: проектирование и расчет газовых УПА производится в соответствии с приложениям Г и Д к настоящему своду правил. 13.4. Проектная документация должна содержать информацию о составе УПА и размещении их элементов, алгоритме работы, виде ОТВ, расчетном количестве и запасе ОТВ, мерах по обеспечению безопасности людей в случае срабатывания установки, мероприятиях по удалению ОТВ из защищаемого объекта после срабатывания УПА. Кроме того, в проектной документации должны быть определены организационно-технические мероприятия, обеспечивающие контроль технического состояния автономной УПА. 13.5. УПА с применением ГОЛ, модулей пожаротушения, газовых ОТВ (в том числе в составе ‘IМГОТВ) должны иметь соответствующие документы об оценке их соответствия требованиям технических регламентов, полученные в аккредитованных в национальной системе аккредитации органах по сертификации и испытательных лабораториях. ОТВ и газы, входящие в состав изделий, по степени воздействия на организм человека должны относиться к 3 или 4 классу опасности в соответствии с ГОСТ 12.1.007 до воздействия открытого пламени.По степени воздействия на озоновый слой газовые ОТВ (в том числе в составе ‘IМГОТВ), а также газы для вытеснения ОТВ должны быть озонобезопасными (значение озоноразрушающего потенциала равно нулю).».

Б.1.1.12 формула Б.1

р1 =(q/10K)^2

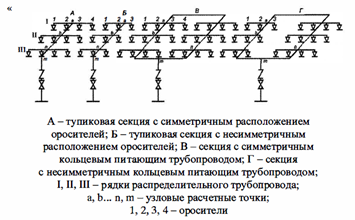

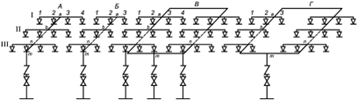

Б.1.2.16.1 Симметричную и несимметричную кольцевые схемы, представленные на рисунке Б.2, секции В и Г, рассчитывают аналогично тупиковой сети, но при 50% расчетного расхода воды по каждому полукольцу, если нет разделительных запорных устройств. При наличии на кольцевой сети разделительных запорных устройств каждая полуветвь рассчитывается на 100%-ный расход.

Б.1.2.16.1. Симметричную и несимметричную кольцевые схемы, представленные на рисунке Б.2, секции В и Г, рассчитывают аналогично тупиковой сети, но при 50% расчетного расхода воды по каждому полукольцу, если нет нормально закрытых разделительных запорных устройств. При наличии на кольцевой сети нормально закрытых разделительных запорных устройств каждая полуветвь рассчитывается на 100% расход.

Б.1.3.11 Гидравлические потери давления в диктующем питающем трубопроводе определяют суммированием гидравлических потерь на отдельных участках трубопровода по формулам

Б.1.3.11 Гидравлические потери давления в питающем трубопроводе определяют суммированием гидравлических потерь на отдельных участках трубопровода по формулам

Б.1.3.12  ρ – плотность воды, кг/м;*

Б.1.3.12 γ – плотность воды, кг/м3 ».

Таблица Г.15 – Нормативная объемная огнетушащая концентрация состава “Аргонит”
Примечание – Нормативную объемную огнетушащую концентрацию вышеперечисленных газовых ОТВ для тушения пожара подкласса А2 по

ГОСТ 27331-87 следует принимать равной нормативной объемной огнетушащей концентрации для тушения н-гептана.

Таблица Г.15 – Нормативная объемная огнетушащая концентрация состава “Аргонит”

Д1 Примечания 3 Для жидких горючих веществ, не приведенных в приложении Г, которые согласно классификации по
ГОСТ 12.1.004 относятся к ГЖ, допускается принимать нормативную объемную огнетушащую концентрацию ГОТВ равной нормативной объемной огнетушащей концентрации для тушения н-гептана (таблицы Г.1-Г.15) без экспериментального определения МОК по

ГОСТ Р 53280.3.

Д1 Примечания 3 Для жидких горючих веществ, не приведенных в приложении Г, которые согласно классификации по
ГОСТ 12.1.044 относятся к ГЖ, допускается принимать нормативную объемную огнетушащую концентрацию ГОТВ равной нормативной объемной огнетушащей концентрации для тушения н-гептана (таблицы Г.1-Г.15) без экспериментального определения МОК по

ГОСТ Р 53280.3.Нормативную объемную огнетушащую концентрацию ГОТВ длятушения пожара подкласса А2 в соответствии с ГОСТ 27331 следует принимать равной нормативной объемной огнетушащей концентрации для тушения в-гептана.».

ПРИЛОЖЕНИЕ М

Сравнительная редакция СП 485.1311500.2020 с Изменением № 1 от ПожИнсайт

На весь экран
Перейти к содержимому PDF

Изменение №1 к СП 485.1311500.2020 (Приказ МЧС России №1196 от 15.12.2025)

Приказ 1196 (изм 1 в СП 485)Скачать

Дополнительные материалы

Онлайн-курс для начинающих

Проектирование водяного пожаротушения (1-я ступень)

Онлайн-курс для практикующих

Проектирование водяного пожаротушения (2-я ступень)

Добавить комментарий
