Проблемы проектирования СОУЭ в части выполнения требований к световым оповещателям пожарной безопасности
Главный специалист отдела пожарной безопасности проектного бюро ООО “Киевская площадь” с 18-летним опытом в проектирования систем противопожарной защиты на различных объектах.
Больше практических нюансов и полезной информации вы узнаете на наших онлайн курсах для проектировщиков и монтажников СПЗ →
Недавно завершилось обсуждение нового проекта СП 3.13130 от 18.07.2024. Данную версию не утвердили, но в ближайшее время мы ожидаем новое публичное обсуждение вновь доработанного проекта СП 3.13130.
Поэтому мы продолжаем работать по действующей редакции СП 3.13130.2009*, и надеяться на изменения к лучшему. В данной статье я расскажу про проблему касающуюся реализации требований ст. 84 123-ФЗ* в части размещения и обеспечение освещения знаков пожарной безопасности на путях эвакуации.
Текущие проблемы при проектировании световых оповещателей по СП 3.13130.2009 следующие:
Далее я поделюсь своим мнением на этот счет и попробую донести, почему я считаю важным этот вопрос урегулировать при ближайшей разработке новых версий СП 3.13130.
Необходимо ли при проектировании СОУЭ руководствоваться требованиями ГОСТ 12.4.026-2015?
Область применения ГОСТ 12.4.026-2015, говорит нам о том, что межгосударственный стандарт содержит в себе требования к знакам безопасности и правилам их применения. Однако, данный стандарт не входит в перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г. N 123-ФЗ “Технический регламент о требованиях пожарной безопасности”. Следовательно, при проектировании СОУЭ ГОСТ 12.4.026-2015 можно применять только на добровольной основе.
Изучив СП 3.13130.2009, мы также не найдем отсылок к данному стандарту. И это, на самом деле, ставит нас в неловкое положение поскольку в своде правил есть “Эвакуационные знаки пожарной безопасности”, но непонятно чему же они соответствуют при применении световых оповещателей.
Являются ли знаками пожарной безопасности световые оповещатели “Выход”, световые оповещатели с эвакуационными знаками пожарной безопасности, указывающие направление движения ( “стрелки”, “стрелки с указателем движение к выходу”)?
Определение из СП 3.13130.2009
2.7: Эвакуационные знаки пожарной безопасности: знаки пожарной безопасности, предназначенные для регулирования поведения людей при пожаре в целях обеспечения их безопасной эвакуации, в том числе световые пожарные оповещатели.
Что значит в том числе?
Речь про указатели, знаки пожарной безопасности (пиктограммы, текст), нанесенные на световые оповещатели (эвакуационные знаки с внутренней подсветкой). Если открыть сертификат на любой такой световой оповещатель то можно увидеть чему он соответствует, а именно разделу 6, ГОСТ Р 53325-2012, и это “пожарные оповещатели”.
Соответствует ли размер знака, текста и сами пиктограммы, наносимые на световые оповещатели, требованиям к знакам эвакуации пожарной безопасности?

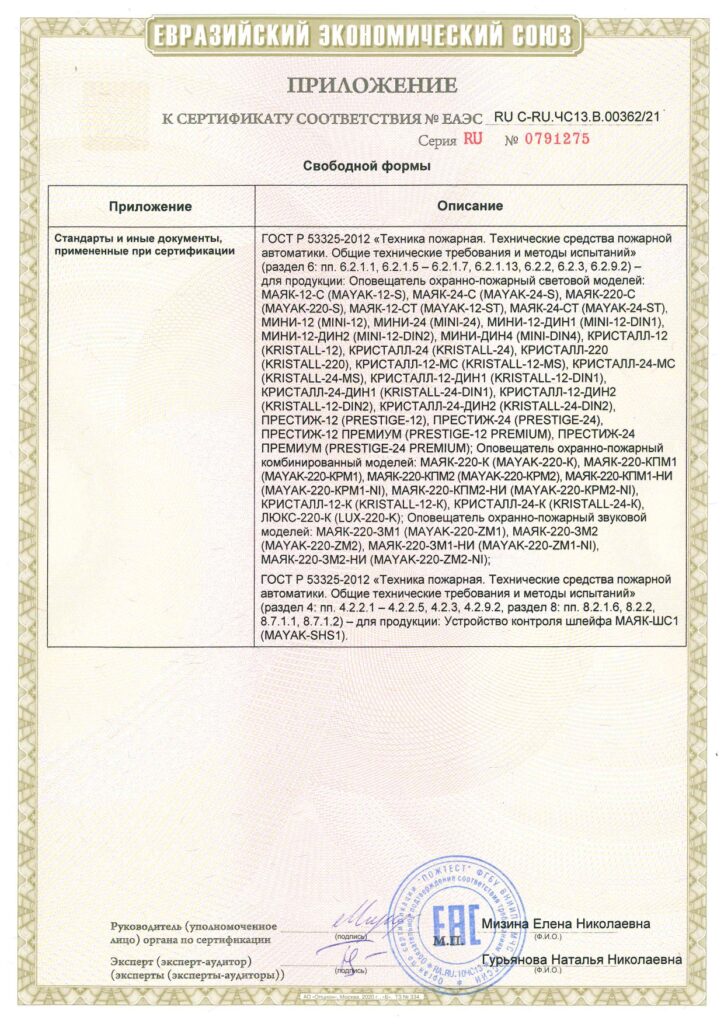

У большинства производителей световых оповещателей в каталоге имеется множество вариантов, пиктограмм и текстов. Размеры и высота текста, высота самого знака и соотношение сторон влияют на возможность распознавание человеком данного знака на определенном расстоянии. В текущих реалиях световые оповещатели могут не выполнять требования ГОСТ 12.4.026, тогда встает вопрос, как может формироваться требование к расстоянию размещения таких оповещателей, в том числе без учета дистанции распознавания знаков пожарной безопасности.
Требования к расстановке световых оповещателей с эвакуационными знаками пожарной безопасности, приведенные в СП 3.13130.2009, что не так и как быть?
Еще один важный момент, это требования к расстановке световые оповещатели с эвакуационными знаками пожарной безопасности, приведенных в СП 3.13130.2009:
Проблема 1. Что не так с “безопасной зоной”?
Из СП 3.13130.2009 п. 5.3:
- в зрительных, демонстрационных, выставочных и других залах (независимо от количества находящихся в них людей), а также в помещениях с одновременным пребыванием 50 и более человек;
- над эвакуационными выходами;
- над эвакуационными выходами с этажей здания, непосредственно наружу или ведущими в безопасную зону;
- в других местах, по усмотрению проектной организации, если в соответствии с положениями настоящего свода правил в здании требуется установка световых оповещателей “Выход”.
Я думаю не многие подметили, что фраза в “безопасную зону” про световой оповещатель с указателем “Выход”, при прочтении определения “пожаробезопасной зоны” (далее-ПБЗ) из СП 1.13130.2020 обретает несколько иной смысл:
п. 3.5. Пожаробезопасная зона: помещение (или иная часть здания), выделенное противопожарными преградами, оснащенное (при необходимости) системами противопожарной защиты в соответствии с требованиями нормативных правовых актов и настоящего свода правил и предназначенное для защиты людей, относящихся к категории маломобильных групп населения (далее – МГН), от опасных факторов пожара во время пожара. Пожаробезопасная зона является частным случаем безопасной зоны.
Знак пожаробезопасной зоны, уже давно отсутствует в действующих нормативных документах, обязательных к применению, и зачастую коллеги делают такую глупость – используя данный знак не по назначению:
ПБЗ МГН, как мы понимаем, не резиновое. Площадь помещения ПБЗ рассчитано под конкретное количество МГН.
Также мы видим, что текущая формулировка в п. 5.3. Сп 3.13130 и реальное применение указателя “Выход” для ПБЗ МГН , так же не актуально и ведут к противоречию с п.3.5 СП 1.13130.2020 (“безопасная зона”).

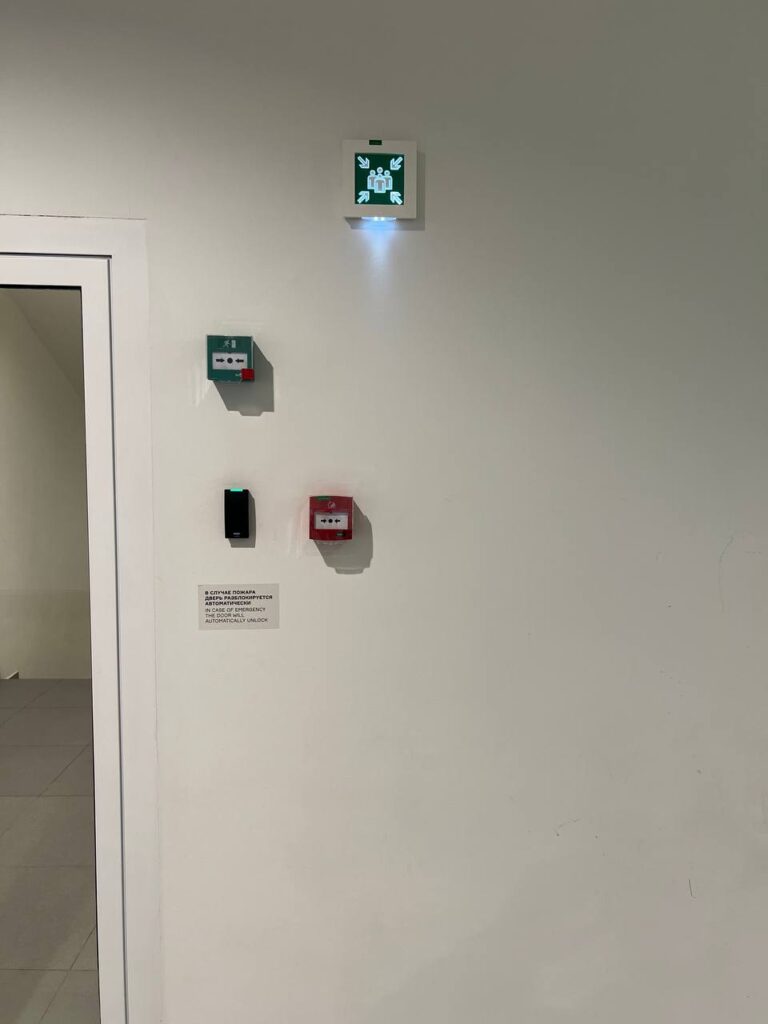

Вот пример где применили данный знак при выходе на лестницу, и тут можно только гадать зачем и почему применили данный знак.
Мое предположение, что за дверью ПБЗ МГН 4 типа (лестничная клетка), применение которых допускается только в зданиях класса Ф1.3, при обеспечении нормативного значения параметров эвакуационных путей и выходов с учетом размещения МГН на площадках лестничной клетки. Данные требования приведены в п.9.2.1 и 9.2.6 СП 1.13130.2020.
Мнение как быть:
Пример знака безопасности для ПБЗ МГН есть также в ГОСТ Р 51671-2020, хоть он и не обязательный к применению. Берем этот знак и используем его в своих проектах
Проблема 2. Почему на расстоянии 25 м и на высоте не менее 2 м?
Сп 3.13130.2009 п. 5.4. Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать:
- в коридорах длиной более 50 м, а также в коридорах общежитий вместимостью более 50 человек на этаже. При этом эвакуационные знаки пожарной безопасности должны устанавливаться по длине коридоров на расстоянии не более 25 м друг от друга, а также в местах поворотов коридоров;
- в незадымляемых лестничных клетках;
- в других местах, по усмотрению проектной организации, если в соответствии с положениями настоящего свода правил в здании требуется установка эвакуационных знаков пожарной безопасности.
В данном пункте нам дают конкретные случаи при которых регламентируют расстояние между знаками, а как быть в других? Почему именно 25м по длине коридоров?
Расстояние между эвакуационными знаками пожарной безопасности, направления движения, а именно 25м. по п.5.4 СП 3.13130.2009, на мой взгляд, на момент выхода не имело под собой никакой доказательной базы. С недавних пор расчет пожарного риска (далее- РПР) вошедший в обиход как средство подтверждения соответствия требований безопасной эвакуации, содержит значение с которой сложно спорить, а именно 20м.
Приложение № 1 к методике определения расчетных величин пожарного риска в зданиях, сооружениях и пожарных отсеках различных классов функциональной пожарной опасности, утвержденной приказом МЧС России от 14.11.2022 № 1140.
I. Порядок проведения расчета.
Критическое время по каждому из опасных факторов пожара определяется как время достижения этим фактором предельно допустимого значения на путях эвакуации на высоте 1,7 м от пола.
Предельно допустимые значения по каждому из опасных факторов пожара составляют:
– по повышенной температуре – 70°С;
– по тепловому потоку – 1400 Вт/м2;
– по потере видимости – 20 м (для случая, когда эффективный диаметр помещения меньше 20 м предельное значение по потере видимости принимается равным его эффективному диаметру).
СП 3.13130.2009 п. 5.5. Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать на высоте не менее 2 м.
Значение требуемой высоты установки эвакуационных знаки пожарной безопасности в п. 5.5 СП 3.13130.2009 не менее 2м, на мой взгляд, требует пересмотра. Как минимум, после выхода ГОСТ 34428-2018, где привели несколько иные значения:
п. 9.3.2.8 Для коридоров шириной до 5 м, помещений с перегородками, образующих коридорную систему, и т.п. используют знаки эвакуации, которые устанавливают на стены (вертикальные поверхности) вдоль всего маршрута эвакуации на среднем уровне. Расстояние от уровня пола до нижней кромки знака должно быть от 1,5 до 1,8 м. Расстояние между знаками маршрута эвакуации должно быть не более 5 м. В точках пересечения коридоров, на поворотах и т.п. частота размещения может быть увеличена. Высота знаков должна быть не менее 125 мм.
п.9.3.2.9 Для коридоров шириной более 5 м, мест пересечения коридоров, больших помещений, холлов, пространств перед открытыми лестницами, магазинов самообслуживания и других мест, где использование знаков, расположенных на стенах, неэффективно или невозможно, используют эвакуационные знаки, размещенные на потолочных или подвесных конструкциях. Знаки должны быть расположены по центральной оси эвакуационного пути и/или в центре пересечения коридора на высоте от 2,2 до 3 м от уровня пола до нижней кромки знака. Максимальное расстояние между знаками маршрута эвакуации должно быть не более 10 м. Высота знаков должна быть не менее 250 мм.
В поддержку данных значений обратимся к приведенным ранее в статье “порядке проведения расчета” РПР, и увидим, что предельно допустимые значения опасных факторов считается по допустимому значению на путях эвакуации на высоте 1,7 м от пола.
В итоге приходим к выводу, что расстановка световых оповещателей с указателями направление движения на данный момент кроме случаев с коридорами, не имеет четких требований. Не обязательны и требования к соответствию ГОСТ 12.4.026-2015, а значит они и не выполняются в большинстве случаев.
Мнение как быть:
1. Световые оповещатели с эвакуационными знаками, указывающими направление движения следует устанавливать:
– в коридорах длиной более 20 м, атриумах, больших помещениях на расстоянии не более 20 м друг от друга, а также от световых оповещателей “Выход”. Кроме РПР без применения ГОСТ 12.4.026-2015, нам на данный момент опереться не на что.
– в местах поворотов путей эвакуации однозначно указывая направления движения. Основная задача оповещателей в соответствии с п. 3 ст.84.123-ФЗ – “однозначное информирование людей”.
2. Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать на высоте не менее более 1.7м при ширине коридоров (помещенией) до 5 м, и не более 3м. от уровня пола до нижней кромки знака при ширине коридоров (помещений) более 5м.
Каким требованиям должны соответствовать световые указатели (аварийные светильники) с эвакуационными знаками и знаки на основе фотолюминесцентных материалов (наклеек)? Должны ли производители таких знаков соблюдать ГОСТ 12.4.026-2015?
1. Световые указатели (аварийные светильники) с эвакуационными знаками и внутренней подсветкой проектируются в разделе “Электроснабжение” и ГОСТ 12.4.026-2015 имеет к ним прямое отношение:
п. 7.6.11 СП 52.13330.2016:
Требования к светильникам аварийного освещения и световым указателям должны соответствовать требованиям ГОСТ 27900 и ГОСТ IEC 60598-2-22. Требования к знакам безопасности должны соответствовать требованиям ГОСТ 12.4.026.
2. Знаки на основе фотолюминесцентных материалов (наклеек) (далее -ФЭС) регламентируются ГОСТ 34428-2018, содержится отсылка к выполнению требований по ГОСТ 12.4.026-2015.
п. 5.1.3.3 Цветографическое изображение элементов в составе ФЭС, а также цветографическое изображение сигнальной разметки, соотношение ширины чередующихся полос сигнальных и контрастных цветов должны соответствовать требованиям ГОСТ 12.4.026.
п. 7.1.3 Соотношения геометрических размеров и вид цветографического изображения контролируют по ГОСТ 12.4.026. ГОСТ 34428-2018
Каким требованиям должны соответствовать световые указатели (аварийные светильники) с эвакуационными знаками и знаки на основе фотолюминесцентных материалов (наклеек)? Должны ли производители таких знаков соблюдать ГОСТ 12.4.026-2015?
Сп 3.13130.2009 п. 5.4: Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать: – в незадымляемых лестничных клетках.
Говоря про “незадымляемые лестничные клетки” в п. 5.4 СП 3.13130.2009, очень хотелось спросить разработчиков, что же они там видят, с учетом требований того же СП 1.13130.2020?!
п. 4.4.9 СП 1.13130.2020 Внутри незадымляемых лестничных клеток допускается предусматривать только радиаторы отопления, трубопроводы (стояки) (из негорючих материалов, за исключением случаев применения противопожарных муфт при пересечении противопожарных преград) систем водоснабжения, канализации, водяного отопления при сохранении нормативной ширины пути эвакуации и выполнения мероприятий для предотвращения травмирования людей.
Мое мнение, что нужно применять знаки исключительно на основе фотолюминесцентных материалов с учетом требований к минимальной освещённости согласно п. 9.2.2.1 ГОСТ 34428-2018.
Помимо вопросов поднятых в данной статье по проблеме эвакуационных знаков пожарной безопасности вы также можете ознакомиться с моим мнением в прошлой статье.
Там вы получите мнение по следующим вопросам:
- режим работы световых оповещателей и световых указателей (аварийных светильников) с эвакуационными знаками пожарной безопасности;
- дублирование световых оповещателей и световых указателей (аварийных светильников) с эвакуационными знаками пожарной безопасности;
- применение световых указателей (аварийных светильников) с эвакуационными знаками пожарной безопасности или ФЭС в СОУЭ
- 5 тип СОУЭ, реализация требования по применению световых оповещателей, указывающих направление движения людей, с изменяющимся смысловым значением.
* Список нормативно-правовых актов, используемых в статье:
- Федеральный закон от 22 июля 2008 года N 123-ФЗ “Технический регламент о требованиях пожарной безопасности”.
- Приказ Росстандарта от 14.07.2020 N 1190 “Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г. N 123-ФЗ “Технический регламент о требованиях пожарной безопасности”
- СП 3.13130.2009. Свод правил. Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре
- ГОСТ 12.4.026-2015 “Межгосударственный стандарт. Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний”
Мнение автора может не совпадать с позицией редакции.
