Особенности размещения вентиляторов систем вытяжной противодымной вентиляции в венткамерах

Рекомендуем для слушателей курса «Проектирование противодымной вентиляции». Открыт набор группы.

В соответствии с требованиями п.7.12 СП 7.13130.2013 вентиляторы систем вытяжной противодымной вентиляции (ПДВ) возможно размещать:

  • • в помещениях (венткамерах);
  • • непосредственно в защищаемых помещениях;
  • • в вентиляционных каналах;
  • • на кровле;
  • • снаружи зданий (в т.ч. на фасаде).

При размещении вентиляторов систем вытяжной ПДВ в венткамерах необходимо учитывать следующее:

  • 1) Венткамеры должны быть отдельными;
  • 2) Ограждения венткамер выполняются с нормируемыми пределами огнестойкости;
  • 3) Необходимо поддерживать требуемые параметры воздушной среды.

Разберем подробно каждый из указанных пунктов.

Венткамеры должны быть отдельными

Вентиляторы систем вытяжной ПДВ устанавливаются в отдельных помещениях (венткамерах) от вентиляторов систем другого назначения (п. 7.12 СП 7.13130.2013).

Иногда через СТУ прописывают возможность размещения вентиляторов систем вытяжной ПДВ в общей венткамере с системами ОВиК, приточной ПДВ (к примеру, см. здесь или здесь). В качестве компенсирующих мероприятий обычно повышают предел огнестойкости ограждающих конструкций венткамеры и предел огнестойкости нормально открытых клапанов систем ОВиК, что на наш взгляд не совсем корректно. Считаем, что необходимо:

  • • Ограничить категорию венткамеры (не выше В4);
  • • Для нормально открытых клапанов систем ОВиК предусмотреть контроль целостности линий электроснабжения и управления (как и в п.7.5.3 СП 60.13330.2020);
  • • Ограничить минимальное расстояние от элементов, содержащих горючие материалы, способные к возгоранию при нагреве от воздуховодов (без теплоизоляции) и вентиляторов систем вытяжной ПДВ.

Ограждения венткамер выполняются с нормируемыми пределами огнестойкости

В соответствии с требованиями п.8.1, п.8.2 СП 7.13130.2013 и 123-ФЗ:

Размещение венткамерыТребования к ограждающим конструкциямТребования к дверям
В пределах обслуживаемого пожарного отсекаНе менее предела огнестойкости пересекающих воздуховодов систем вытяжной ПДВПротивопожарные 2-го типа (EI 30)
За пределом обслуживаемого пожарного отсекаНе менее предела огнестойкости противопожарной преграды, отделяющей пожарные отсеки*Противопожарные 1-го типа (EI 60)

*Наблюдается неточность. В соответствии с п.27 123-ФЗ:

«пожарный отсек – часть здания или сооружения, выделенная противопожарными стенами и (или) противопожарными перекрытиями 1-го типа».

В соответствии с Таблицей 23 123-ФЗ противопожарные стены и перекрытия 1-го типа имеют предел огнестойкости REI 150.

В то же время, в Таблице 6.1 СП 477.1325800.2020 указаны следующие пределы огнестойкости противопожарных стен и перекрытий для деления здания на пожарные отсеки:

REI 150 – для зданий, высотой до 100 м включительно;

REI 180 – для зданий, высотой более 100 м до 150 м включительно;

REI 240 – для зданий, высотой более 150 м.

Рекомендуем пользоваться более высокими значениями.

Необходимо поддерживать требуемые параметры воздушной среды

7.12 ….Параметры воздушной среды в указанных отдельных помещениях с учетом тепловыделений при действии установленных в них вентиляторов должны соответствовать регламентированным условиям эксплуатации предприятий-изготовителей и поддерживаться при необходимости посредством дополнительного вентилирования таких помещений с расчетной кратностью воздухообмена.

Исходя из требований данного пункта возможны следующие решения:

Особенности размещения вентиляторов систем вытяжной противодымной вентиляции в венткамерах

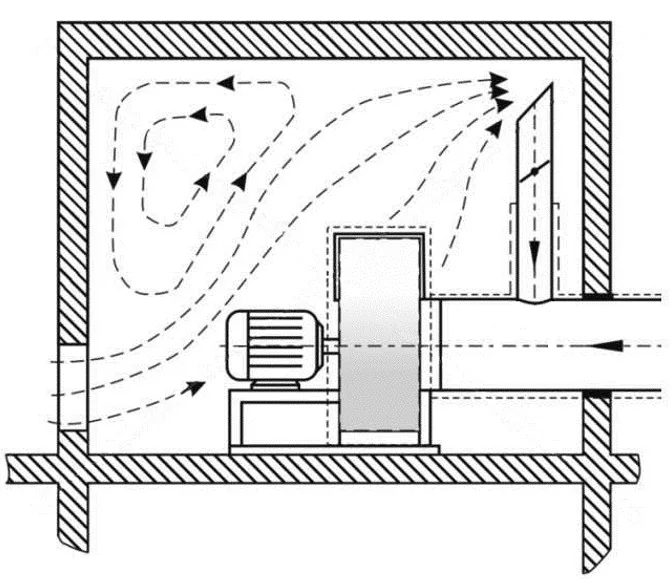

Рис. 1 Вентиляция венткамеры с применением системы вытяжной ПДВ

Несколько рекомендаций по расчету воздухообмена венткамер систем вытяжной ПДВ

  • 1) Расчет воздухообмена определяется из условия ассимиляции тепловыделений (см. Приложение Г СП 60.13330.2020);
  • 2) Расчет ведется для теплого периода года;
  • 3) Верхний предел температуры эксплуатации оборудования принимается из руководства по эксплуатации на данное оборудование или исходя из климатического исполнения оборудования (см. ГОСТ 15150-69);
  • 4) Снизить теплопоступления от поверхности воздуховодов возможно путем нанесения теплоизоляции. Группа горючести теплоизоляции – НГ;

6.18 …. Пределы огнестойкости воздуховодов и коллекторов (кроме транзитных), систем вентиляции любого назначения, прокладываемых в помещениях для вентиляционного оборудования, а также воздуховодов и коллекторов, прокладываемых снаружи здания (кроме систем вытяжной противодымной вентиляции), не нормируются.

  • 5) Снизить теплопоступления от корпуса вентилятора возможно путем применения заводской теплоизоляции корпуса;
  • 6) Время работы системы вытяжной ПДВ принимается равным огнестойкости воздуховодов/противопожарных клапанов. Встречались случаи, когда за нормируемое время работы оборудования температура воздуха в венткамере не поднималась до предельной. В таком случае отсутствует необходимость в системах вентиляции венткамеры.

Например, в соответствии с п.7.11 «б» СП 7.13130.2013 предел огнестойкости воздуховодов коридоров – EI 30, воздуховодов автостоянок – EI 60. Соответственно, в первом случае время работы системы должно быть не менее 0,5 ч, во втором – не менее 1ч.
