Типы вентиляторов

Для начала рассмотрим определение термина «вентилятор».

3.1.1 Вентилятор – вращающаяся лопаточная машина, передающая механическую энергию газу в одном или нескольких рабочих колесах и обеспечивающая таким образом непрерывное течение газа при его относительной максимальной степени сжатия не более 1,3.

Существуют разные типы вентиляторов. Наиболее часто встречаются: осевые, радиальные, диаметральные и вихревые вентиляторы.

В системах противодымной вентиляции зданий и сооружений применяются осевые и радиальные вентиляторы.

3.6.3 Осевой вентилятор: вентилятор, у которого направление меридиональной скорости потока газа на входе в рабочее колесо и выходе из рабочего колеса параллельно оси его вращения.

Общий вид и схема движения воздуха в осевом вентиляторе представлены на рис. 1.

Какие типы вентиляторов применяются в системах противодымной вентиляции

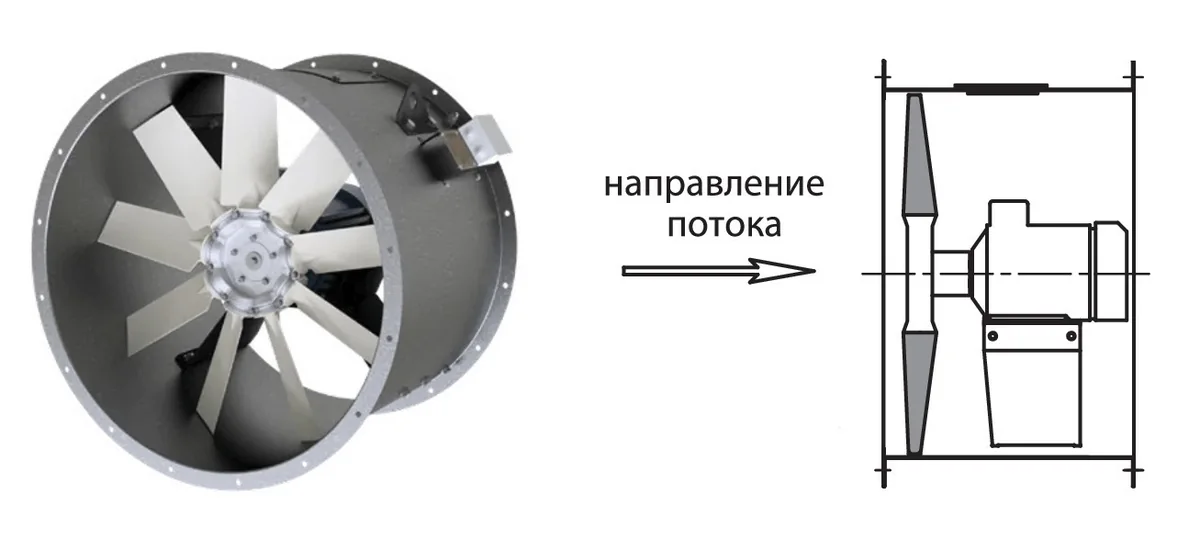

Рис. 1 Общий вид и схема движения воздуха в осевом вентиляторе

2.10.28 радиальный вентилятор: вентилятор, в котором направление меридиональной скорости потока газовоздушной смеси на входе в рабочее колесо параллельно, а на выходе из рабочего колеса перпендикулярно оси его вращения.

К радиальным вентиляторам относятся вентиляторы со спиральными корпусами, канальные и тд.

Общий вид и схемы движения воздуха в наиболее распространенных радиальных вентиляторах представлены на рис. 2-6.

Какие типы вентиляторов применяются в системах противодымной вентиляции

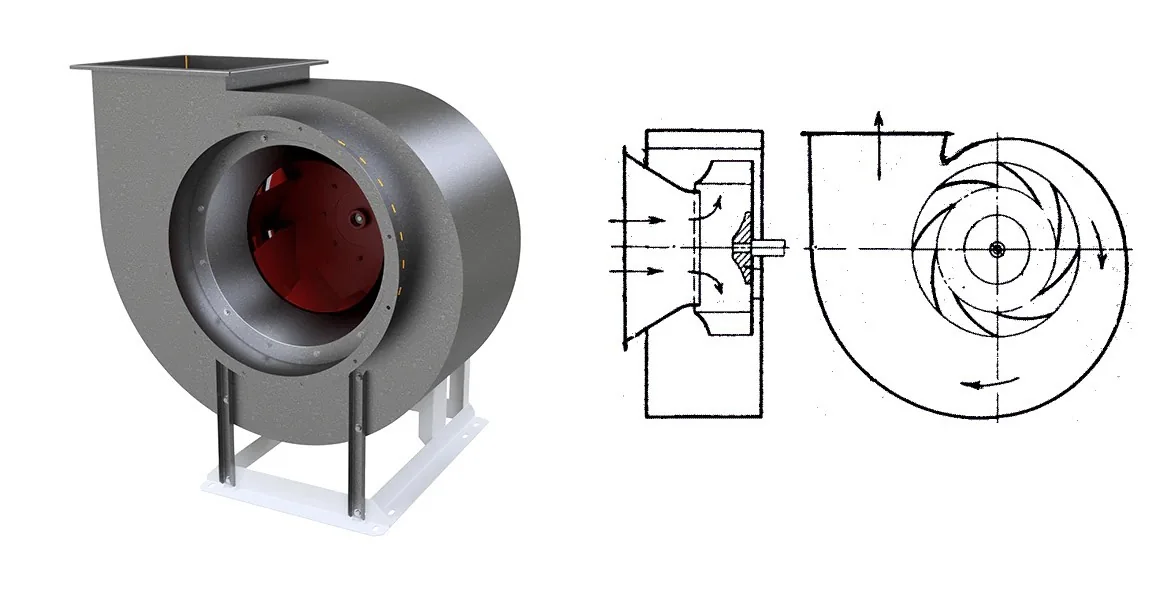

Рис. 2 Общий вид и схема движения воздуха в радиальном вентиляторе со спиральным корпусом (положение корпуса – П0)
Какие типы вентиляторов применяются в системах противодымной вентиляции

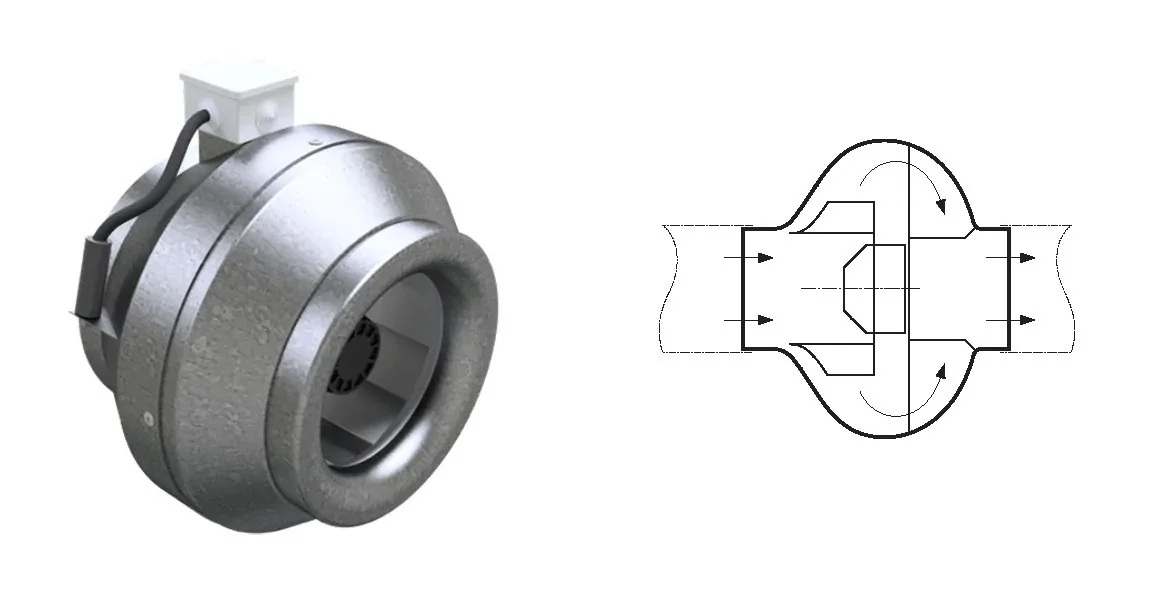

Рис. 3 Общий вид и схема движения воздуха в канальном вентиляторе с круглым корпусом
Какие типы вентиляторов применяются в системах противодымной вентиляции

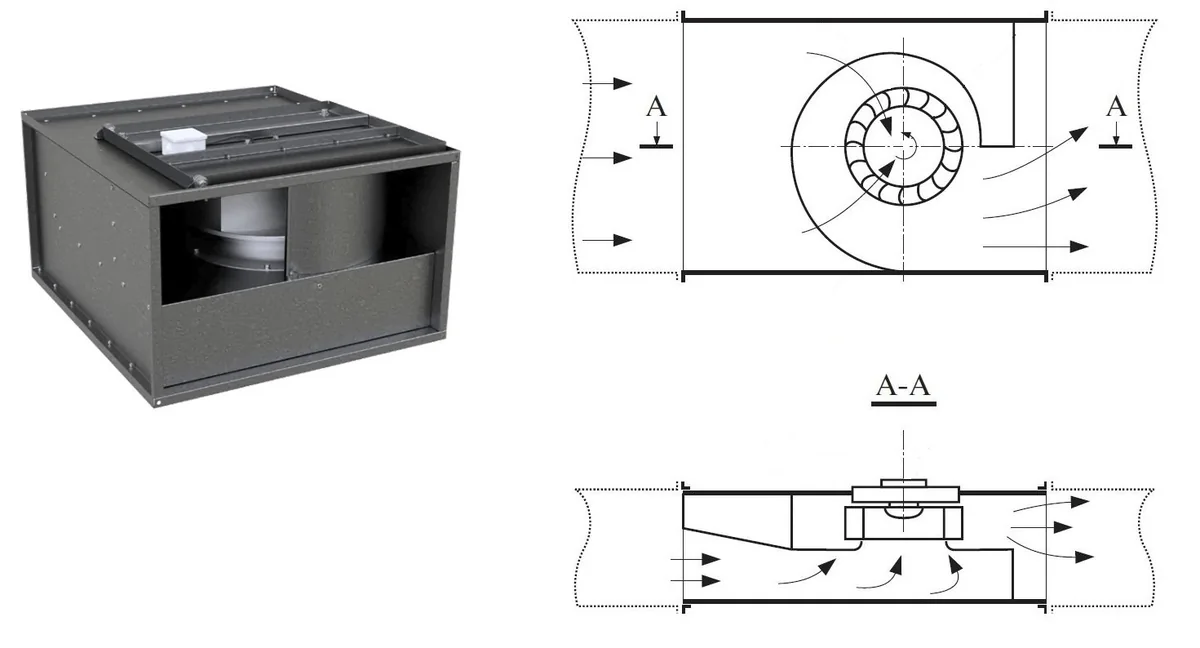

Рис. 4 Общий вид и схема движения воздуха в канальном вентиляторе с прямоугольным корпусом («положенное на бок рабочее колесо»).
Какие типы вентиляторов применяются в системах противодымной вентиляции

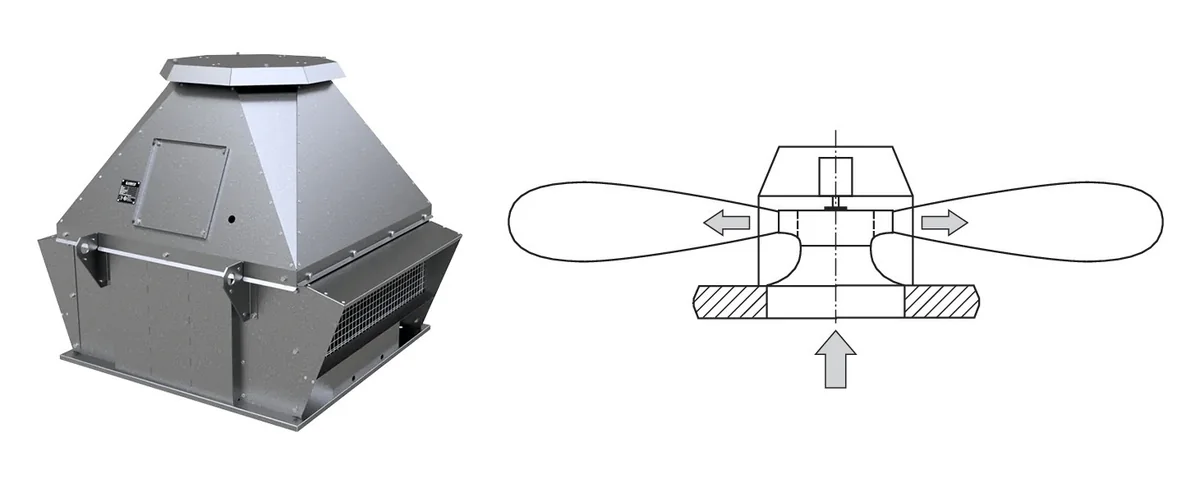

Рис. 5 Общий вид и схема движения воздуха в крышном вентиляторе с веерным выбросом
Какие типы вентиляторов применяются в системах противодымной вентиляции

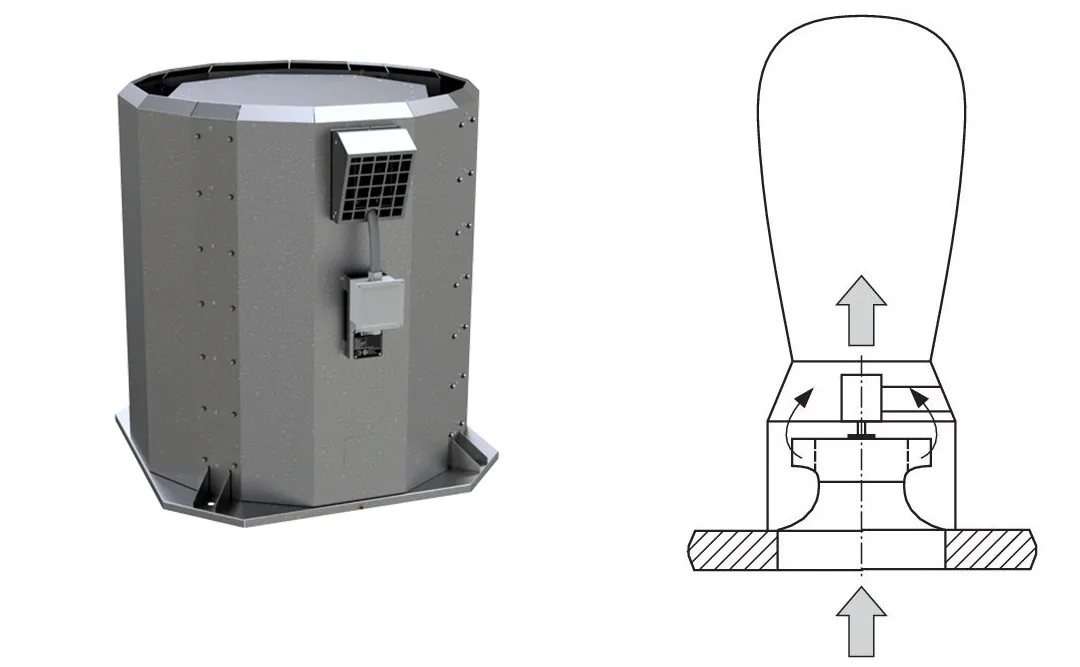

Рис. 6 Общий вид и схема движения воздуха в крышном вентиляторе с вертикальным выбросом

Подробно ознакомиться с вентиляционным оборудованием можно в ГОСТ 34002-2016 «Вентиляторы. Термины и классификация» и книге «Вентиляционное оборудование. Технические рекомендации для проектировщиков и монтажников» В. Г. Караджи, Ю. Г. Московко, 2010 г. Также рекомендуем YouTube-каналы Air-G RU, Инновент, Аэрдин.

Сравнение осевых и радиальных вентиляторов

В книге «Насосы, компрессоры и вентиляторы» З.С. Шлипченко 1976 года было проведено сравнение осевых вентиляторов с радиальными (центробежными) вентиляторами, из которого следует, что осевые вентиляторы при равных эксплуатационных условиях:
• компактнее;
• конструктивно более просты;
• имеют больший КПД;
• имеют более высокий коэффициент производительности, но меньший коэффициент давления.
