Эвакуационные лестницы и пожарные лестницы. Классификация и назначение.

Нам поступает множество вопросов от слушателей и начинающих специалистов по поводу классификации лестниц и их назначении. В этой статье поговорим о классификации пожарных и эвакуационных лестниц, приведем примеры каждого из типов, а также их основные различия.

Для начала разберемся в том, что же такое «лестница» согласно закону.

По ГОСТ Р 58033-2017 «Здания и сооружения. Словарь. Часть 1. Общие термины»:

«Базовая» лестница – это конструкция из двух параллельных тетив с закрепленными между ними ступенями. Более сложной конструкцией является маршевая лестница, которая состоит их лестничного марша, промежуточной площадки и ограждения.

Классификация лестниц приведена в статье 39 Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее – 123-ФЗ). Лестницы подразделяются на две основные группы:

 Поговорим о каждой группе подробнее.

Эвакуационные лестницы, предназначенные для эвакуации людей из зданий и сооружений при пожаре

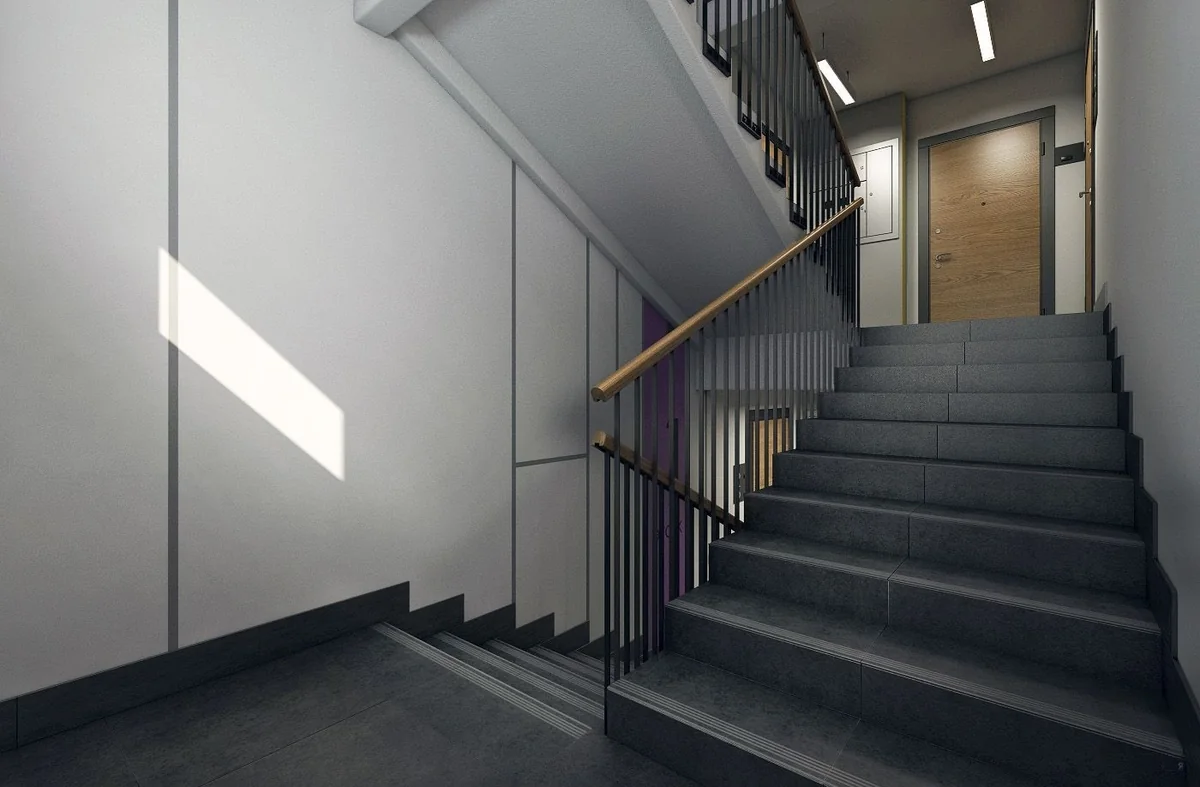

Эвакуационные лестницы 1-го типа. Внутренние лестницы, размещаемые на лестничных клетках (рис. 1)

Данный вид эвакуационных лестниц наиболее популярен и встречается практически на любом объекте, будь то общественное или производственное здание.

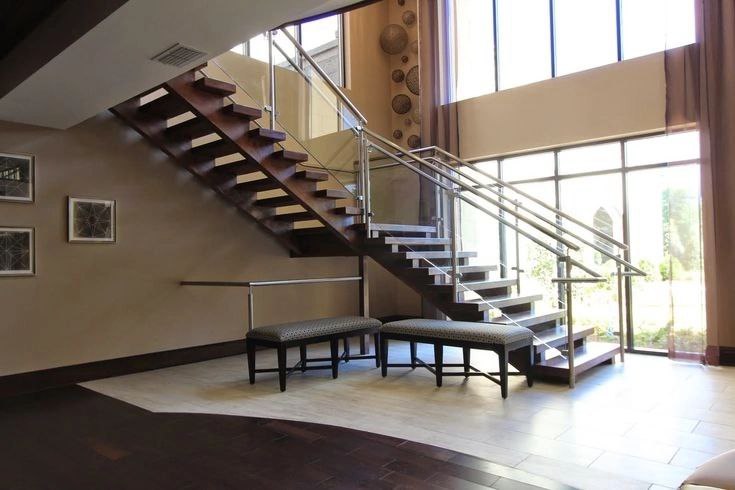

Эвакуационные лестницы 2-го типа. Внутренние открытые лестницы (рис. 2)

Такие лестницы в зданиях и сооружениях встречаются реже. Часто их можно встретить в кафе, ресторанах, торговых центрах и культурно-досуговых учреждениях. Однако, на остальных объектах, например, в гостиницах, объектах здравоохранения или образования внутренние открытые лестницы практически не встречаются.

Один из существенных недостатков эвакуационных лестниц 2-го типа это то, что их нельзя использовать в качестве эвакуационных из зданий, у которых 3 и более этажей, если лестница выполнена на всю высоту здания.

Вызвано это тем, что лестницы 2-го типа практически не препятствуют распространению опасных факторов пожара с этажа на этаж, так как не имеют каких-либо ограждающих конструкций.

Кроме того, пути эвакуации, ведущие на лестницу 2-го типа, допускается проектировать только с учетом дополнительных ограничений, установленных нормативными документами по пожарной безопасности (пункт 1 части 3.1 статьи 89 Федерального закона № 123-ФЗ).

Подобные ограничения установлены сводом правил СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы» (далее – СП 1.13130.2020).

Так, в соответствии с пунктом 4.4.20 СП 1.13130.2020 эвакуационные лестницы 2-го типа допускается предусматривать только в зданиях I и II степеней огнестойкости класса конструктивной пожарной опасности С0. При этом такие лестницы могут использоваться при эвакуации не выше чем со второго этажа и должны вести исключительно в вестибюль. При этом вестибюль должен быть отделен от коридоров и смежных помещений противопожарными перегородками 1-го типа.

Подобное ограничение действует, например, для зданий театров, в которых открытые лестницы 2-го типа в качестве эвакуационных учитываются только от уровня пола вестибюля до уровня пола следующего этажа (пункт 7.3.10 СП 1.13130.2020).

Для зданий поликлиник и амбулаторий с наличием стационара лестницы 2-го типа использовать в качестве эвакуационных запрещено вовсе (пункт 7.9.2 СП 1.13130.2020).

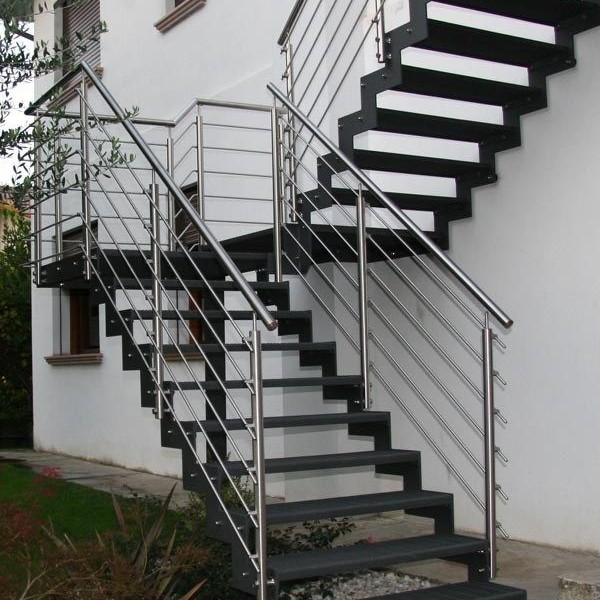

Эвакуационные лестницы 3-го типа. Наружные открытые лестницы (рис. 3)

Основное отличие эвакуационных лестницы 3-го типа от первых двух указано в наименовании самого типа лестницы. Эвакуационные лестницы 3-го типа располагаются снаружи здания, тогда как другие два типа  – внутри него.

Для лестниц 3-го типа в соответствии с СП 1.13130.2020 также имеются ограничения на использование.

Такие лестницы могут использоваться в качестве второго и иного дополнительного эвакуационного выхода наружу со второго этажа здания, а также для эвакуации из отдельных технических помещений зданий, расположенных не выше 9 метров. Использовать их для эвакуации с третьего и вышележащих этажей зданий для большинства объектов запрещается (за исключением многоквартирных жилых домов, офисных и административных зданий, ряда производственных объектов и стоянок автомобилей).

Лестницы для пожарных подразделений

Согласно ст. 39 123-ФЗ лестницы для пожарных подразделений делятся на следующие типы:

Пожарные лестницы типа П1 представляют собой металлическую вертикальную конструкцию, которая закреплена к фасаду здания.

Пожарные лестницы типа П1 в соответствии с ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний» (далее – ГОСТ Р 53254-2009) дополнительно подразделяются на:

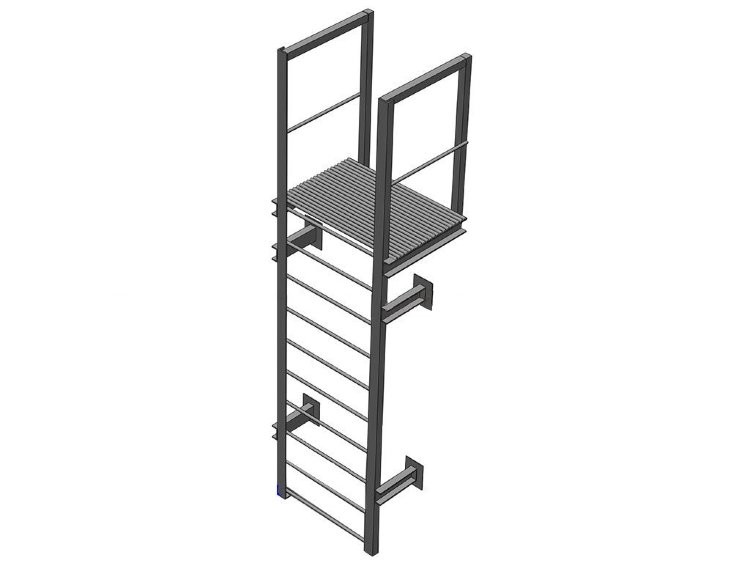

1. Пожарная лестница П1-1 – вертикальная пожарная лестница без ограждения (высота до 6 м). См. рис. 4

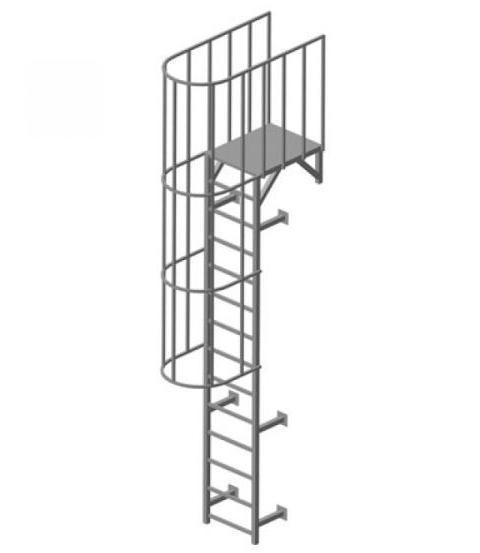

2. Пожарная лестница П1-2 – вертикальная пожарная лестница с ограждением (высота более 6 м). См. рис. 5.

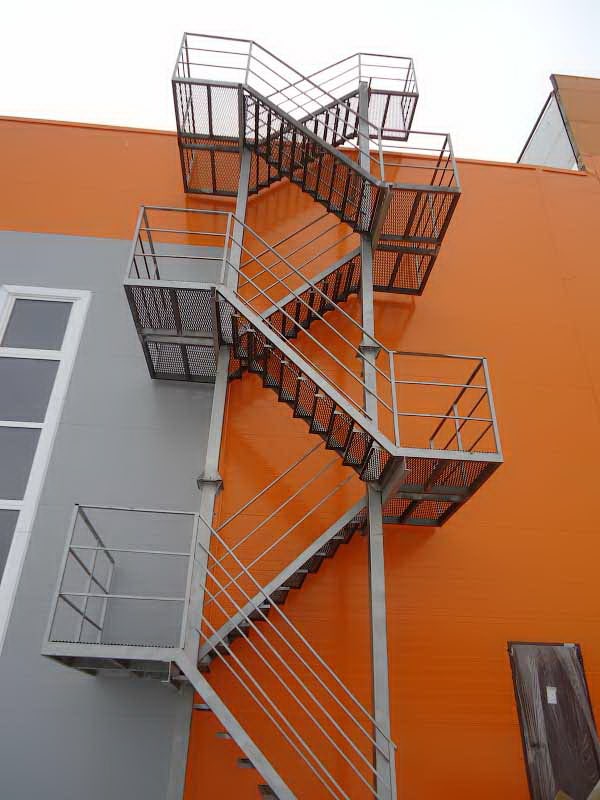

Маршевые пожарные лестницы (рис. 6) визуально схожи с лестницами 3-го типа, однако отличать одну от другой крайне важно, особенно для качественного проведения эксплуатационных испытаний лестниц, проводимых не реже 1 раза в 5 лет для каждой лестницы.

При проведении эксплуатационных испытаний необходимо проверить, в том числе, основные параметры лестницы, такие как ширина лестницы, высота и ширина ступени, которые отличаются для эвакуационных и пожарных лестниц.

В рамках данной статьи ограничимся основным отличием маршевой пожарной лестницы и лестницы 3-го типа: первые используются людьми в качестве пути эвакуации из здания, а вторые – пожарными подразделениями, в первую очередь, для подъема на кровлю.

Подробнее о критериях, которые позволяют отличить лестницу 3-го типа от маршевой пожарной лестницы, мы писали в статье «Наружные открытые лестницы 3-го типа».

На этом классификация лестниц заканчивается. В следующей статье подробно поговорим о классификации лестничных клеток.
