Как распечатать том в AutoCAD за пару кликов

Несмотря на то, что AutoCAD ушёл из РФ, он всё ещё самый популярный и востребованный среди проектировщиков.

В статье рассказываем, как использовать два способа «массовой» печати листов проекта в AutoCAD, чтобы сэкономить время при передаче томов заказчику на бумаге, в pdf и изменяемом формате (.dwg, .dwf, .dwfx).

Шаг 1. Структура проекта

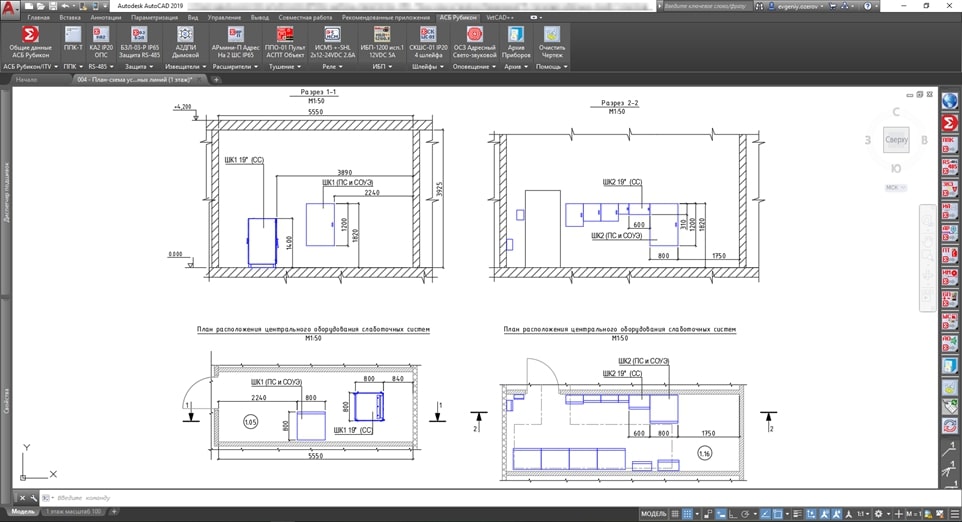

Необходимо выполнять черчение в пространстве Модели, а оформление — в пространстве Листов AutoCAD:

Как распечатать том в AutoCAD за пару кликов
Как распечатать том в AutoCAD за пару кликов

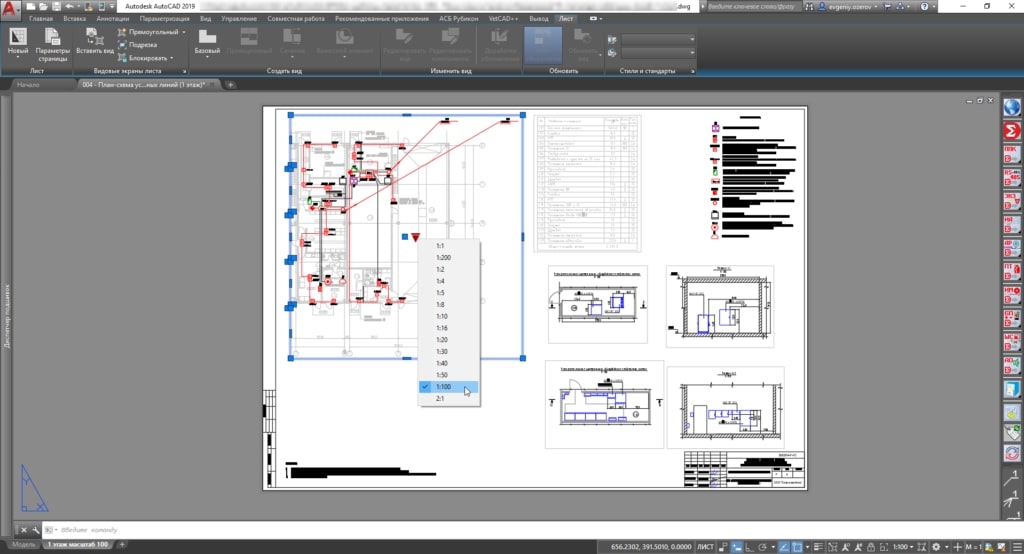

Для этого необходимо использовать Видовые экраны в пространстве Листов с нужным масштабом (обычно 1:200 или 1:100, реже 1:50).

Как правило весь проект состоит из нескольких файлов dwg, в каждом из которых может быть один или несколько оформленных листов.

Шаг 2. Каждому листу нужно назначить набор параметров листов для печати

Для этого на вкладке Лист (появляется только в пространстве листов) на панели Лист выбрать Параметры страницы:

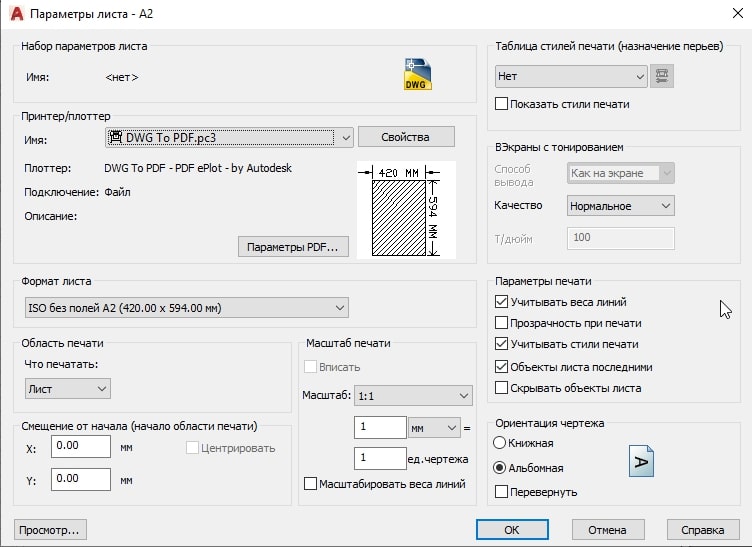

Там можно либо Редактировать уже созданный набор параметров, либо Создать новый именованный набор параметров листов, либо выполнить Импорт набора параметров из другого файла dwg.

Как распечатать том в AutoCAD за пару кликов

Шаг 3. Пакетная печать либо публикация подшивки

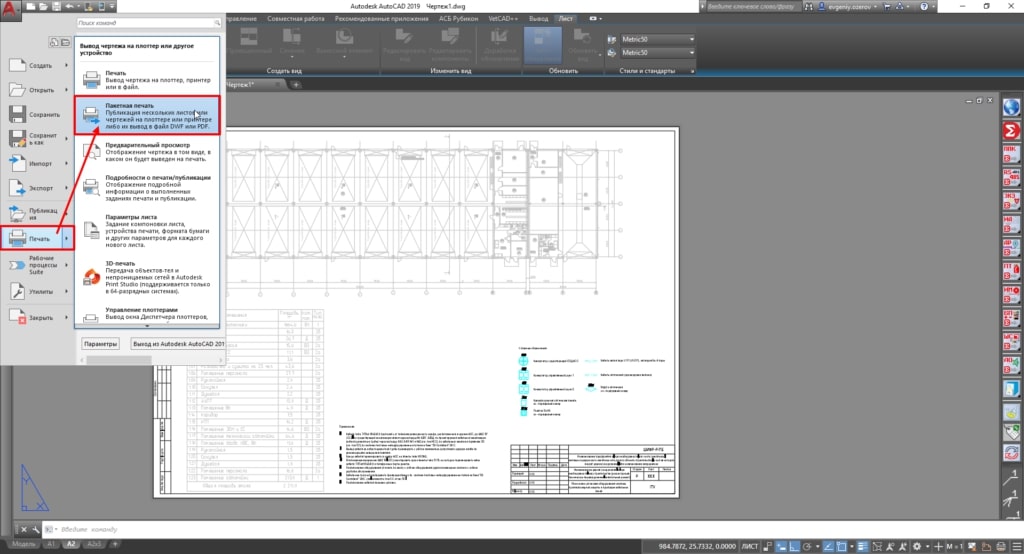

Если необходима только печать — достаточно использовать Пакетную печать:

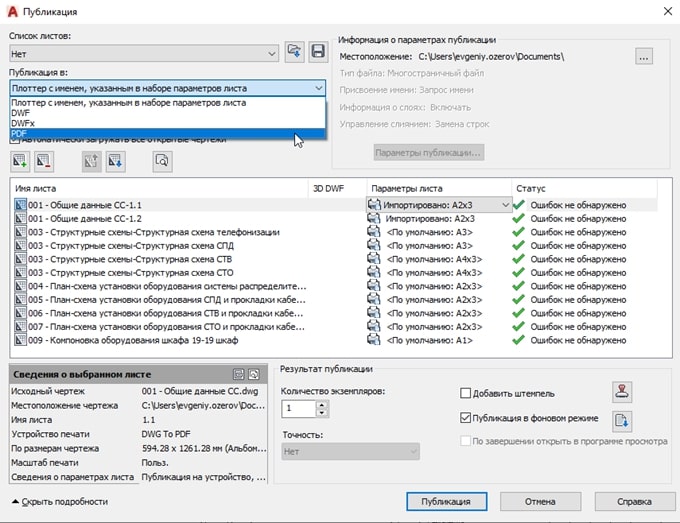

Добавляем листы с любых файлов dwg — и если шаг 2 выполнен корректно — то распечатываем том в один клик:

Как распечатать том в AutoCAD за пару кликов

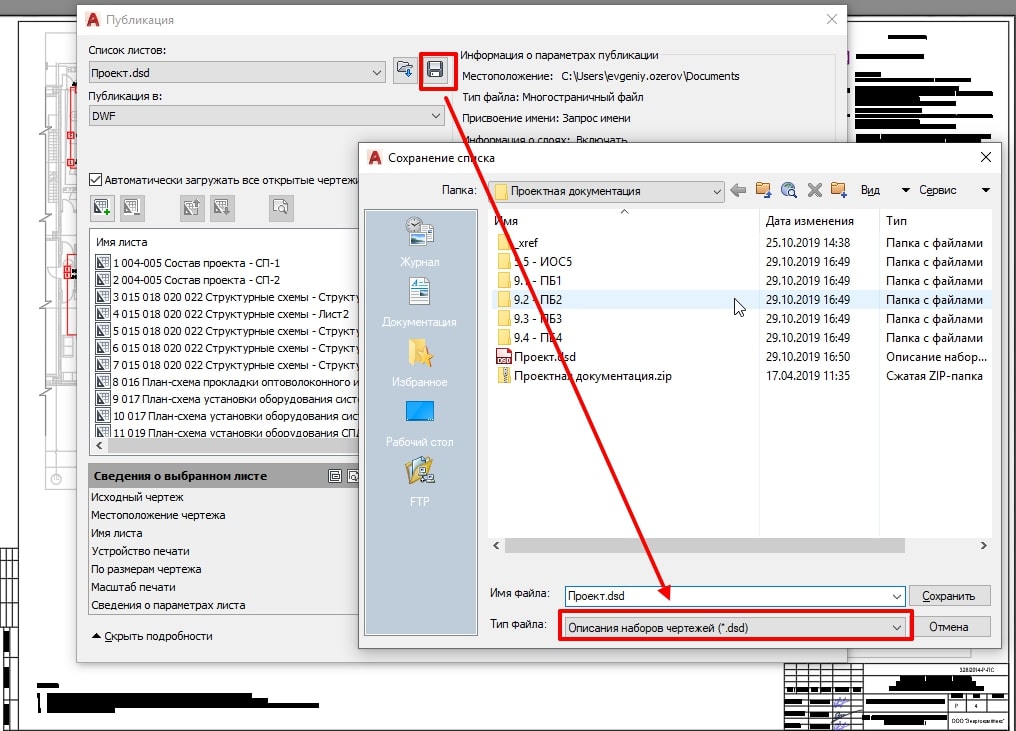

Чтобы каждый раз не делать одно и тоже — список листов можно сохранить в файл .dsd — описание набора чертежей:

Как распечатать том в AutoCAD за пару кликов

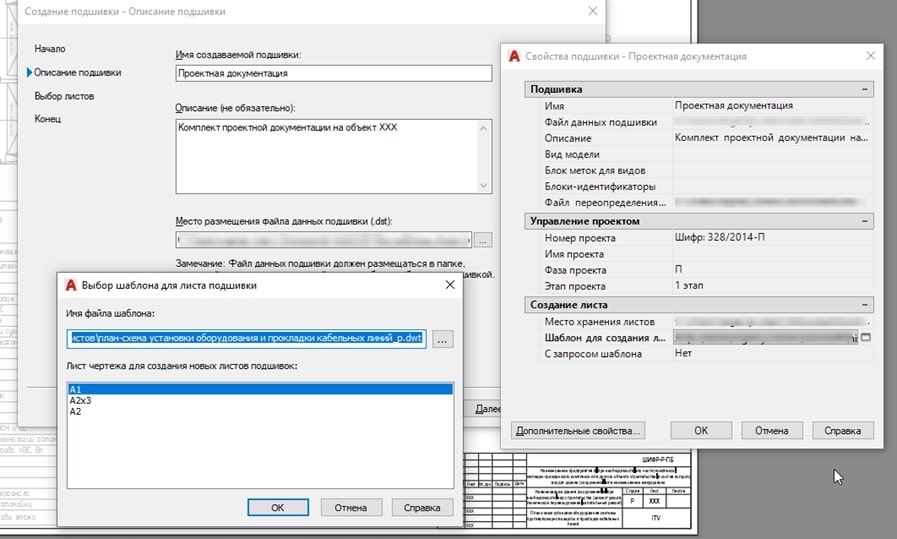

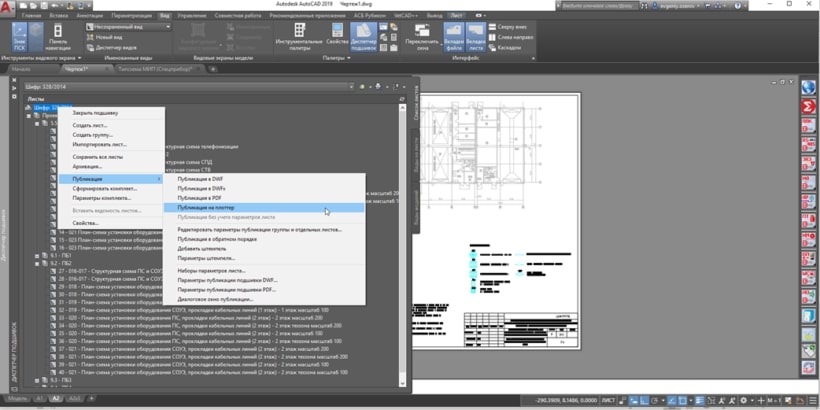

Однако, если требуется печатать документацию на большой объект, где в состав проекта входят различные разделы, которые к тому же могут физически находится в разных папках и даже на разных ПК — удобнее создать Подшивку .dst:

Как распечатать том в AutoCAD за пару кликов

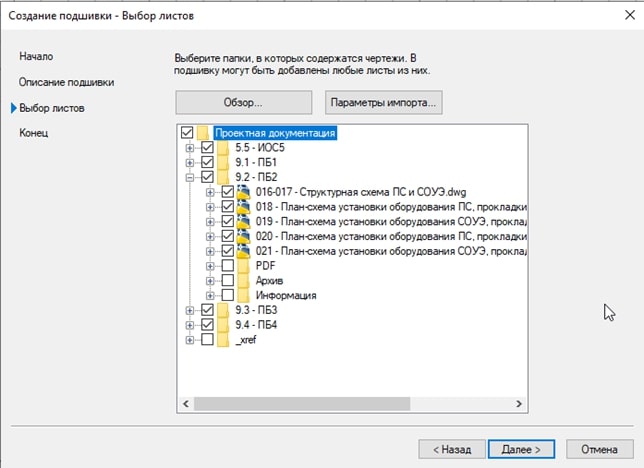

При этом в Подшивке можно сохранить иерархию листов по разделам проектной/рабочей документации:

Как распечатать том в AutoCAD за пару кликов

Если шаг 2 выполнен корректно — распечатать ещё проще, чем при Пакетной печати:
