Применение устройства дистанционного пуска в системе противодымной вентиляции
Руководитель проектного офиса ООО «ЦСБ». 15 лет опыта в области проектирования систем противопожарной защиты на различных объектах. Автор курса по проектированию автоматизации СПЗ. Автор Telegram-канала “Просто о нормах с Борисом Романовым“.
Наиболее часто УДП используются в системах противодымной вентиляции, и здесь возникает главный вопрос: где их правильно устанавливать?
Разобраться, что такое УДП и чем оно отличается от извещателя пожарного ручного (ИПР) поможет первая статья из этой серии «Чем устройство дистанционного пуска (УДП) отличается от ручного пожарного извещателя (ИПР)».
Требования СП 7.13130.2013 в пункте 7.2 гласят, что включение противодымной вентиляции должно осуществляться:
- Автоматически от пожарной сигнализации или систем пожаротушения.
- Дистанционно с пульта дежурного персонала (поста охраны).
- От устройств дистанционного пуска (УДП), установленных у эвакуационных выходов или в пожарных шкафах.
Рекомендация по размещению:
Предпочтительным является размещение УДП у эвакуационных выходов, а именно — у выхода из зоны дымоудаления. Это логично, так как зона дымоудаления — это объем помещения (коридор, лифтовый холл), из которого забираются продукты горения. Размещение УДП именно там позволяет целенаправленно запустить систему для конкретной зоны.
Размещение в пожарных шкафах может быть проблематичным, так как шкаф часто находится вне зоны дымоудаления. В этом случае нажатие кнопки УДП должно будет запускать все зоны дымоудаления на этаже, что требует сложной логики и может противоречить статье 85 Федерального закона №123, которая требует размещения пусковых элементов у эвакуационных выходов.

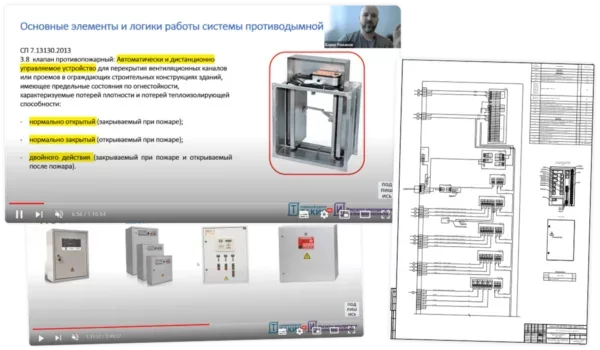

Авторский онлайн-курс Бориса по проектированию автоматизации СПЗ
Логика работы УДП в противодымной вентиляции
СП 484.1311500 уточняет логику работы:
