Сухотруб: что это и какие требования к нему предъявляются
Автор статьи — Роман Кустов, проектировщик, выпускник курсов по водяному пожаротушению (1-ой и 2-ой ступени).
Под редакцией Антона Гусельникова, инженера-проектировщика АПТ и ВПВ, автора курса «Проектирование внутреннего противопожарного водопровода»
В этой статье постараемся разобрать, что такое сухотруб и где его можно применять, является ли он частью внутреннего противопожарного водопровода (ВПВ) и можно ли сухотрубом заменить ВПВ.

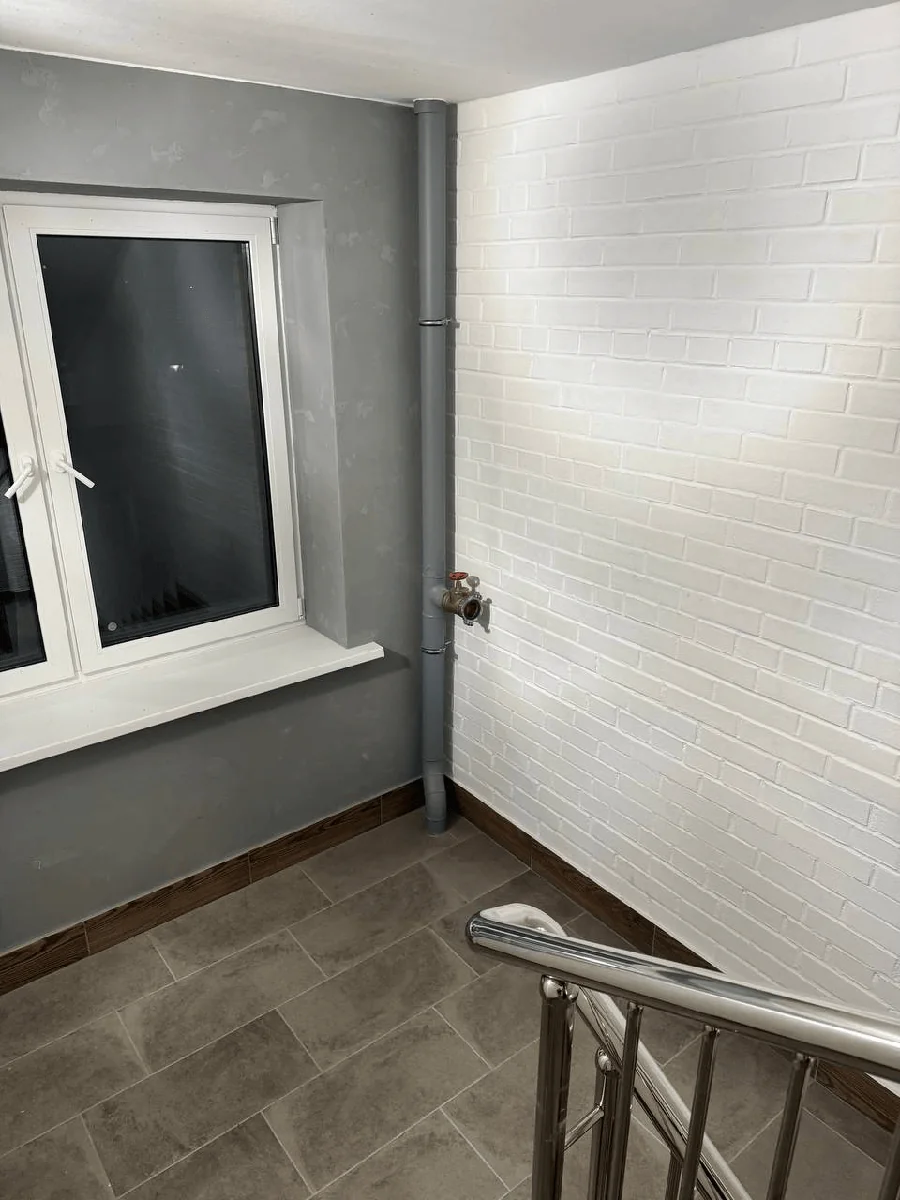

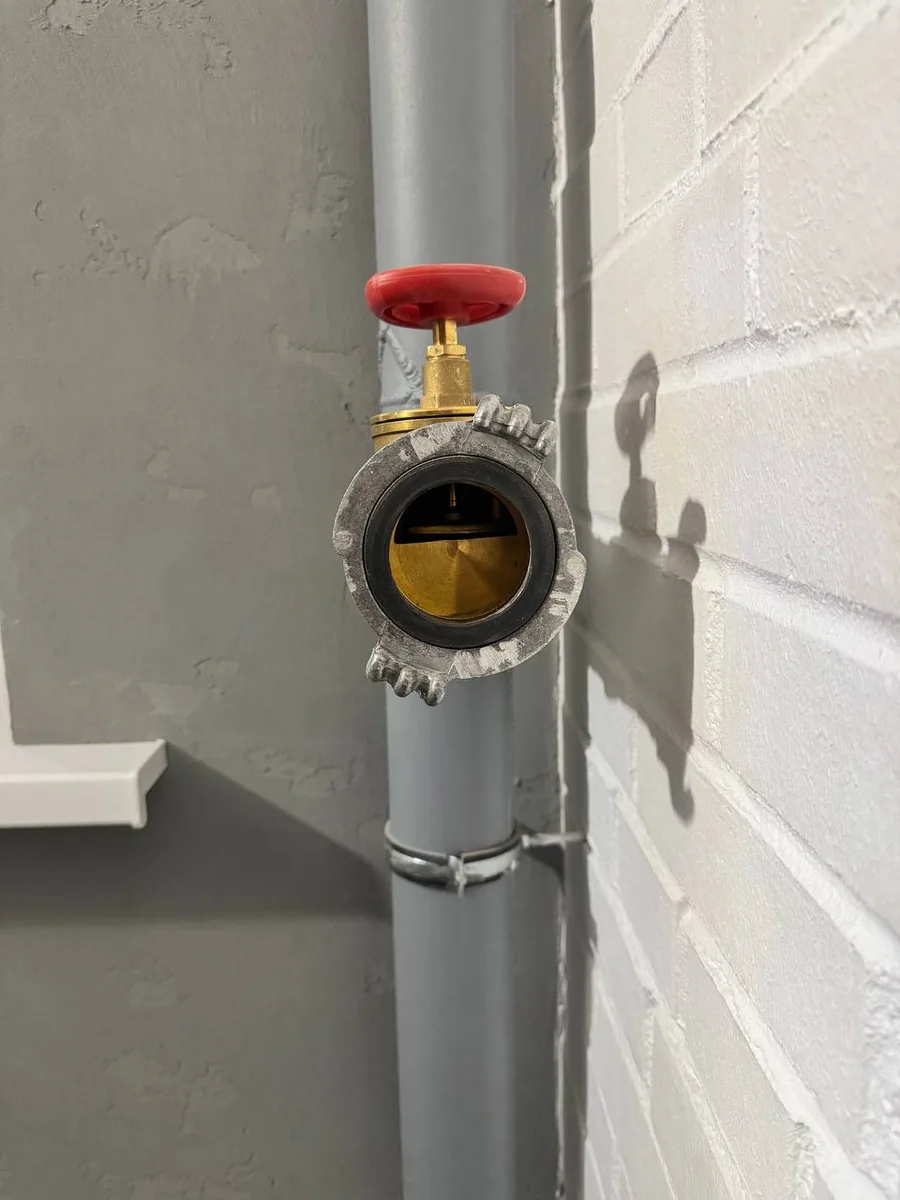

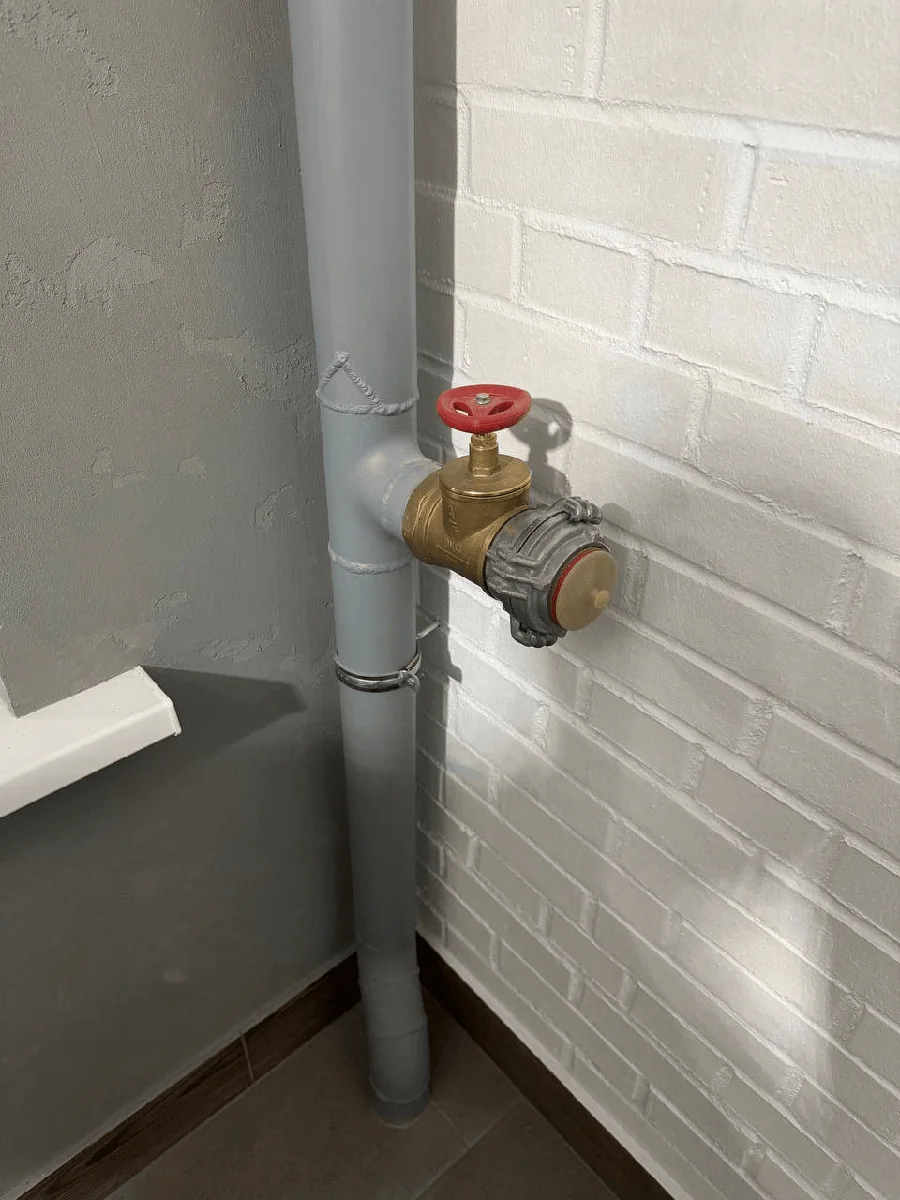

Что такое Сухотруб?
Рассмотрим определение, приведенное в СП 10.13130.2020:
3. Термины и определения СП 10.13130.2020
п.3.53 сухотруб: незаполненный в дежурном режиме водой вертикальный трубопровод ВПВ с присоединенным к нему на каждом этаже или полуэтаже пожарными запорными клапанами в комплекте с соединительной головкой, одним концом выведенный на фасад здания с соединительной головкой для подключения внешнего источника водоснабжения (мобильной пожарной техники).
Основные функциональные отличия использования противопожарного сухотруба от ВПВ с пожарным краном (ПК):
Применение сухотрубов на объектах обосновывается существенным сокращением времени начала тушения пожара за счет отсутствия необходимости прокладывать рукавную линию на верхние этажи здания и следовательно быстрого боевого развертывания сил и средств пожарной охраны.
Новый курс в 2026 году: «Проектирование внутреннего противопожарного водопровода»→
Сухотруб это отдельная система или часть ВПВ?
Вновь обратимся к определению СП 10.13130.2020:
3. Термины и определения СП 10.13130.2020
п. 3.6 ВПВ: Совокупность трубопроводов и технических средств, обеспечивающих подачу огнетушащего вещества к пожарным запорным клапанам пожарных кранов и/или пожарным запорным клапанам сухотрубов.
Из этого определения можно сделать вывод, что сухотруб является частью внутреннего противопожарного водопровода. Или все-таки не является?
Ответы и споры на этот вопрос возникают из-за того, что в нормативных документах по пожарной безопасности образовалась несостыковка в определениях. Рассмотрим требование части 2 статьи 86 Федерального закона “Технический регламент о требованиях пожарной безопасности” от 22.07.2008 № 123-ФЗ (далее – Технический регламент), которая гласит:
ч. 2 ст. 86 Технического регламента
ч.2 ст.86 Федерального закона РФ от 22 июля 2008г. № 123-ФЗ Внутренний противопожарный водопровод оборудуется внутренними пожарными кранами в количестве, обеспечивающем достижение целей пожаротушения.
Если рассматривать это требование, то сухотруб не может быть самостоятельной системой, так как на нем хоть и смонтированы клапаны пожарных кранов с соединительными гайками, но не предусмотрены пожарные шкафы, пожарные рукава и ручные пожарные стволы.
В итоге получается противоречие требованиям Технического регламента и СП 10.13130, в котором сухотруб описан как одна из составляющих ВПВ.
Требования к сухотрубу. Может ли быть на объекте только сухотруб без ВПВ
В основном нормативном документе СП 10.13130.2020 нет разделения требования к проектированию сухотрубов и систем внутреннего противопожарного водопровода. Из за этого часто возникают вопросы как у самих проектировщиков, так и у представителей объектов. Можно ли использовать сухотруб вместо ВПВ? Какие нормативные требования предъявляются к сухотрубу: нужно ли запорное устройство, какой диаметр трубы выбрать, сколько запорных клапанов выводить на этаж /полуэтаж и т.д.
Разберем те немногие требования СП 10.13130.2020 к сухотрубам. Обратимся к разделе 9 «Особенности проектирования сухотруба»:
Раздел 9 «Особенности проектирования сухотруба» СП 10.13130.2020
п.9.1 Сухотруб допускается предусматривать в соответствии с приложением А

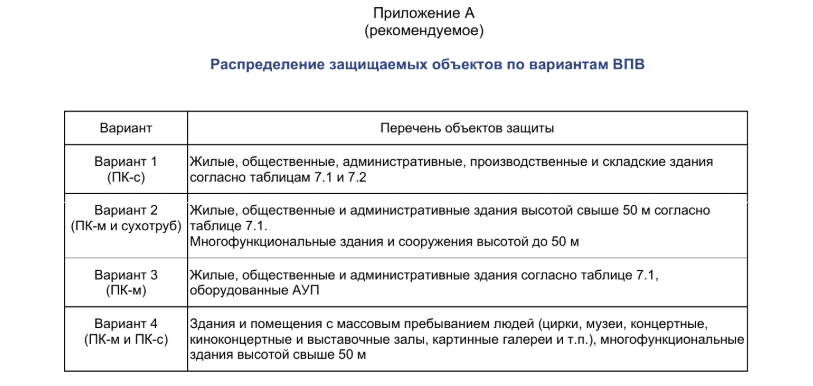

По данному приложению А СП 10.13130.2020 можно понять, что сухотруб как самостоятельная система ВПВ не используется, для тех объектов, где требования защиты здания ВПВ являться обязательными, и рассматривается только в составе ВПВ с ПК-м (Вариант 2)
При этом есть единственное ограничение по размещению сухотрубов в прим. 2 п. 9.2 СП 10.13130.2020:
прим. 2 п. 9.2 СП 10.13130.2020
Сухотруб не допускается устраивать в незадымляемых лестничных клетках, за исключением типа Н1.
Тогда появляется вопрос: можно ли сухотруб использовать как самостоятельную систему на объекте без ВПВ с ПК?
Обратившись к пособию под авторством Мешмана Л.М. «Внутренний противопожарный водопровод» 2010 года можно найти рекомендацию того, где стоит применять сухотруб:
Внутренний противопожарный водопровод
Л.М. Мешман, В.А. Былинкин, Р.Ю. Губин, Е.Ю. Романова
Сухотрубы прокладываются в зданиях, в которых использование ВПВ не предусмотрено нормативными документами (например, 11-этажные здания).
Речь идет про многоквартирные жилые дома до 12 этажей, которые и сейчас, согласно таблице 7.1 СП 10.13130.2020 не требуют оснащать системой ВПВ. Эта рекомендация связана с сокращением времени боевого развертывания для тушения пожара на верхних этажах.
Нормативные указания к применению сухотрубов можно найти и в других действующих документах:
1. В СП 4.13130.2013 в качестве компенсирующего мероприятия для решений по устройству лестничных клеток без зазоров между маршами:
СП 4.13130.2013
7.14 В многоэтажных зданиях и сооружениях для прокладки пожарных рукавов при пожаре необходимо предусмотреть одно из следующих решений:
- зазор между маршами лестниц и между поручнями ограждений лестничных маршей шириной не менее 75 миллиметров (за исключением двумаршевых лестниц двухэтажных зданий высотой не более 12 метров до отметки пола второго этажа, а также лестниц, ведущих в одноэтажный подвал);
- устройство в лестничной клетке (кроме незадымляемой) сухотруба с выведенными наружу патрубками для подключения пожарных автомобилей и пожарных мотопомп, а также патрубками на этажах или полуэтажах, на которых должны быть установлены запорные пожарные клапаны, оборудованные пожарными соединительными головками, включая головки-заглушки (количество клапанов и их размеры определяются из расчета подачи воды на пожаротушение, выходные патрубки запорных пожарных клапанов должны устанавливаться в направлении под углом “вниз” таким образом, чтобы обеспечивался беспрепятственный доступ к ним пожарных подразделений, удобство присоединения напорных пожарных рукавов и их прокладка без изломов и перегибов);
- устройство указанного сухотруба в лифтовом холле лифта для транспортирования пожарных подразделений.
2. В специализированных сводах правил, например, СП 253.1325800.2016 п. 14.4.4. и 14.4.5, СП 54.13330.2022 п. 6.2.3.16, СП 486.1311500 таблица 3 примечания 3, СП 2.13130 п.6.3.3 и многих других.
Отдельное внимание стоит обратить на требования СП 477.1325800.2020, а именно:
СП 477.1325800.2020Л
п.8.6 Ширина пути эвакуации по лестнице, предназначенной для эвакуации людей, в т.ч. расположенной в лестничной клетке, должна быть не менее ширины любого эвакуационного выхода на нее, но не менее, м:
1,2 – в жилых зданиях;
1,35 – в зданиях иного назначения.
Зазор между лестничными маршами должен быть не менее 120 мм (в свету), уклон лестничного марша – не более 1:1,75.
Зазор между маршами лестниц и между поручнями ограждений лестничных маршей допускается не предусматривать при прокладке в объеме незадымляемых лестничных клеток сухотруба диаметром 80 мм со спаренными пожарными кранами на каждом этаже, выведенными за пределы объема лестничной клетки, оборудованного на уровне первого этажа пожарными соединительными головками DN80; расчетное рабочее давление должно быть не менее 2,0 МПа.
Нормативный расход для сухотруба
Итак, мы видим, что в нормах указаны конкретные требования по характеристикам сухотруба, а именно требования к диаметру и расчетному рабочему давлению. Но какой принимать расход для проектирования сухотруба конкретного объекта, который, к примеру не требует защиты внутренним противопожарным водопроводом? Например, как в рекомендациях Мешмана Л.М. для многоэтажных жилых зданий высотой до 11 этажей включительно.
Начнем с ч.1 ст 86 Технического регламента:
ч.1 ст. 86 Технического регламента
Внутренний противопожарный водопровод должен обеспечивать нормативный расход воды для тушения пожаров в зданиях и сооружениях.
Согласно СП 10.13130.2020:
СП 10.13130.2020
п. 9.3 В случае использования сухотрубов на лестничной клетке каждого этажа или полуэтажа, балкона или лоджии на стояке сухотруба DN 80 должно быть установлено по одному или по два спаренных пожарных запорных клапанам DN 65, оснащенных пожарными соединительными головками DN 65
п. 9.4 Количество сухотрубов с выведенными наружу патрубками и их диаметр должны выбираться из условия обеспечения требуемого нормативного расхода, необходимого для локализации или ликвидации пожара в любом помещении здания.
В обоих нормативных документах говорится об обеспечении “нормативного расхода”. Обращаясь к таблице 7.1 СП 10.13130.2020 мы рискуем не найти объект. Например, так происходит с нашим многоэтажным жилым зданием, о котором писал Мешман Л.М. Тогда что делать? Взять ближайшее значение из таблицы?
Как можно рассчитать нормативные расход для сухотруба?
Если мы все-таки решили спроектировать сухотруб в помощь пожарным подразделениям для ведения боевых действий можно обратиться будет обратиться к «Справочник руководителя тушения пожара. Тактические возможности пожарных подразделений» В.В, Теребнев 2004

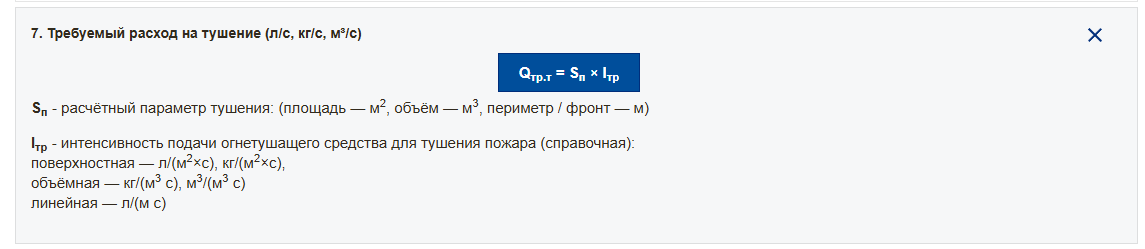

Согласно п.п.7 п. 1.1 Расчетные формулы «Требуемый расход на тушение (л/с, кг/с, м3/с)»

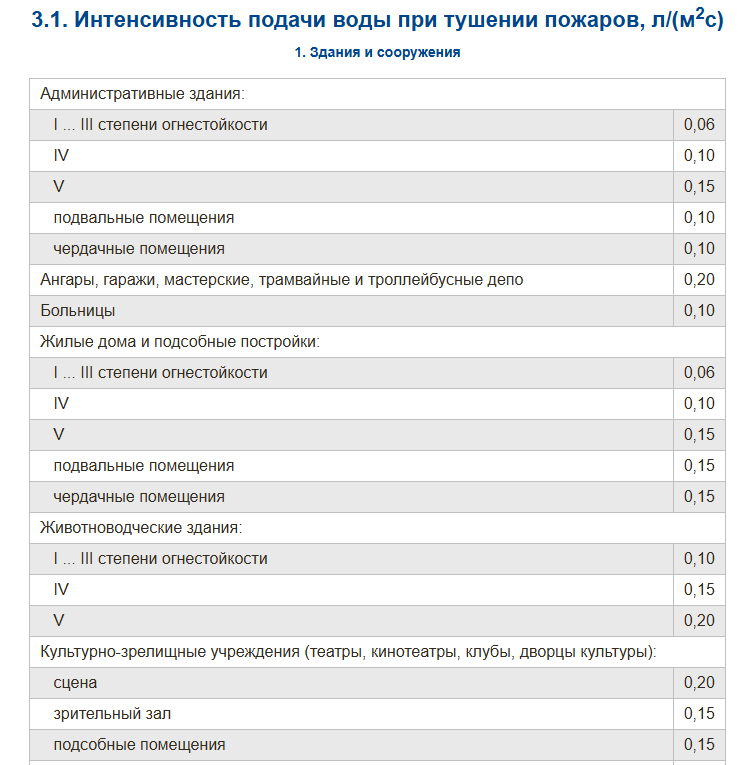

В п. 3.1 приведена сводная таблица в зависимости от функционального назначения интенсивность подачи воды при тушении пожаров.
Тем самым можем определить расход, который будет использоваться пожарными подразделениями при тушении пожара.
Однако, как правило, на практике никто так не усложняет себе работу и просто применяет решение, которое указано в п. 9.4 СП 10.13130.2020, выбирая стояк сухотруба DN 80 с одним или двумя спаренными пожарными запорными клапанами DN 65, оснащенными пожарными соединительными головками DN 65.
Еще немного о сухотрубе. Зачем нужен обратный клапан на сухотрубе?
Отдельно выделим небольшой вопрос, который постоянно поднимается на наших курсах по проектированию пожаротушения и ВПВ. Поговорим об обратном клапане и почему мы его рекомендуем использовать при проектировании сухотруба.
Согласно п.6.1.26 СП 10.13130.2020:
п.6.1.26 СП 10.13130.2020
Для подключения мобильной пожарной техники каждая зона ВПВ объекта защиты должна иметь не менее двух патрубков, выведенных наружу здания от насосных установок с расходом более 10 л/с (при их наличии) и сухотрубов с соединительными головками DN 80, расположенными на высоте (1,20±0,15) м от отметки земли до горизонтальной оси патрубка. Количество патрубков принимается из расчета обеспечения заданного расхода ВПВ. На каждой трубопроводной линии патрубка внутри насосных станций должно быть установлено по одному обратному клапану и опломбированному в закрытом положении запорному устройству (на сухотрубе установка обратного клапана и запорного устройства необязательна). Запорное устройство трубопроводной линии патрубка должно располагаться у входа внутри объекта защиты и/или в насосной станции.».
Пункт 6.1.26 СП 10.13130.2020 не обязывает установку обратного клапана на сухотрубе, но на практике это очень важная деталь. Каждый раз отключая автоцистерну от сухотруба пожарные подразделения будут вынуждены повторно заполнять сухотруб, что потребует еще больше времени и литров воды, каждый из которых в момент пожара на вес золото.
Заключение. Итоги про сухотруб
В заключении можно сделать вывод, что система сухотрубов требует более широкого нормативного закрепления требований. Требования нужно собрать и объединить в одном своде правил, выделив сухотруб как самостоятельную систему противопожарной защиты. Желательно также дополнить свод правил справочными величинами расходов, которыми смогут пользоваться проектировщики.
