В этой статье наглядно разберём требования к размещению ИПР на объектах, а также типичные ошибки, которые возникают при проектировании систем пожарной сигнализации.

При разборе ошибок выделим основные сценарии, при которых подобные ошибки могут быть допущены:

  • Ошибки, возникающие при определении количества ИПР, а также мест их установки на плане объекта.
  • Ошибки, возникающие при монтаже ИПР и(или) ошибки, не учтённые при проектировании системы пожарной сигнализации.
  • Прочие ошибки, которые могут возникнуть на этапе проектирования системы пожарной сигнализации.

Ошибки, возникающие при определении количества ИПР, а также мест их установки на плане объекта

Ошибка № 1. Установка ИПР в кабинетах, подсобных и прочих помещениях, а не на путях эвакуации в вестибюле, холле или ином доступном месте

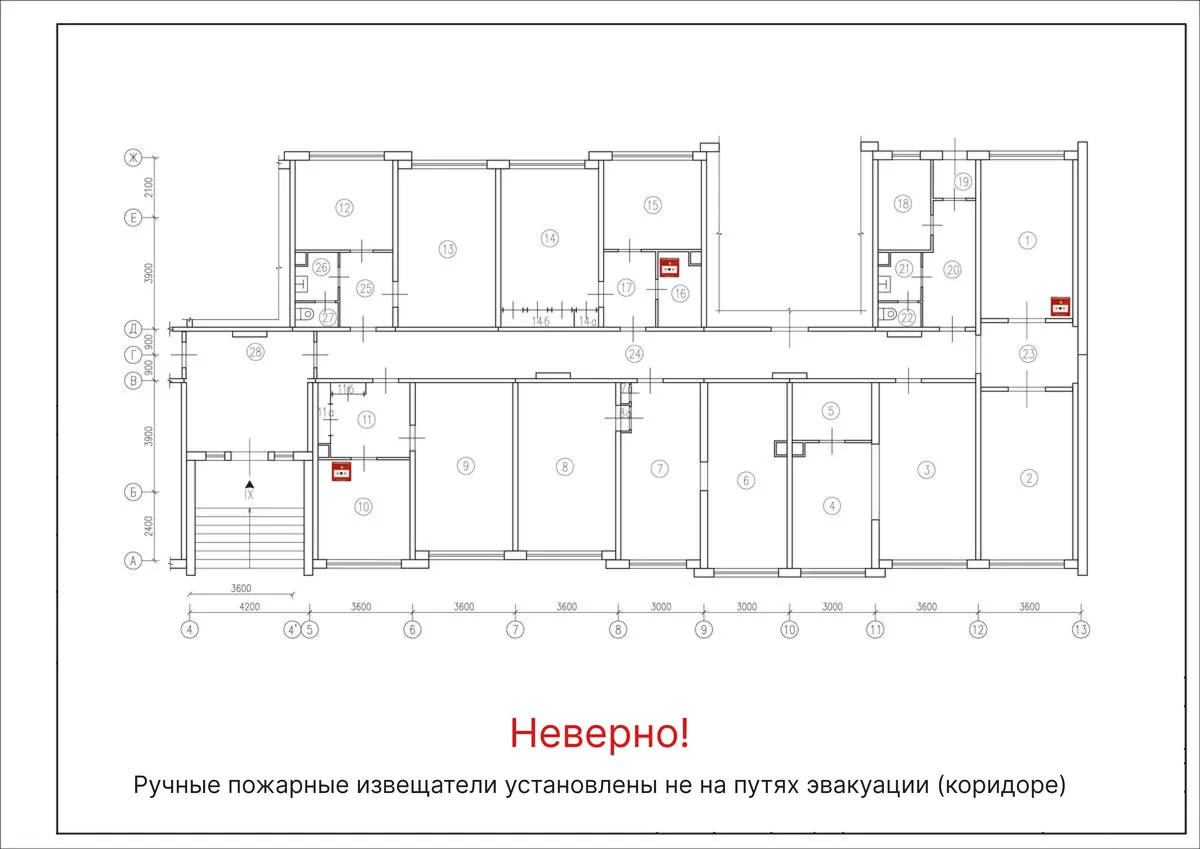

Данная ошибка представлена на рисунке 1.

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2
Рисунок 1 — Ошибка № 1. Размещение ИПР не на путях эвакуации.

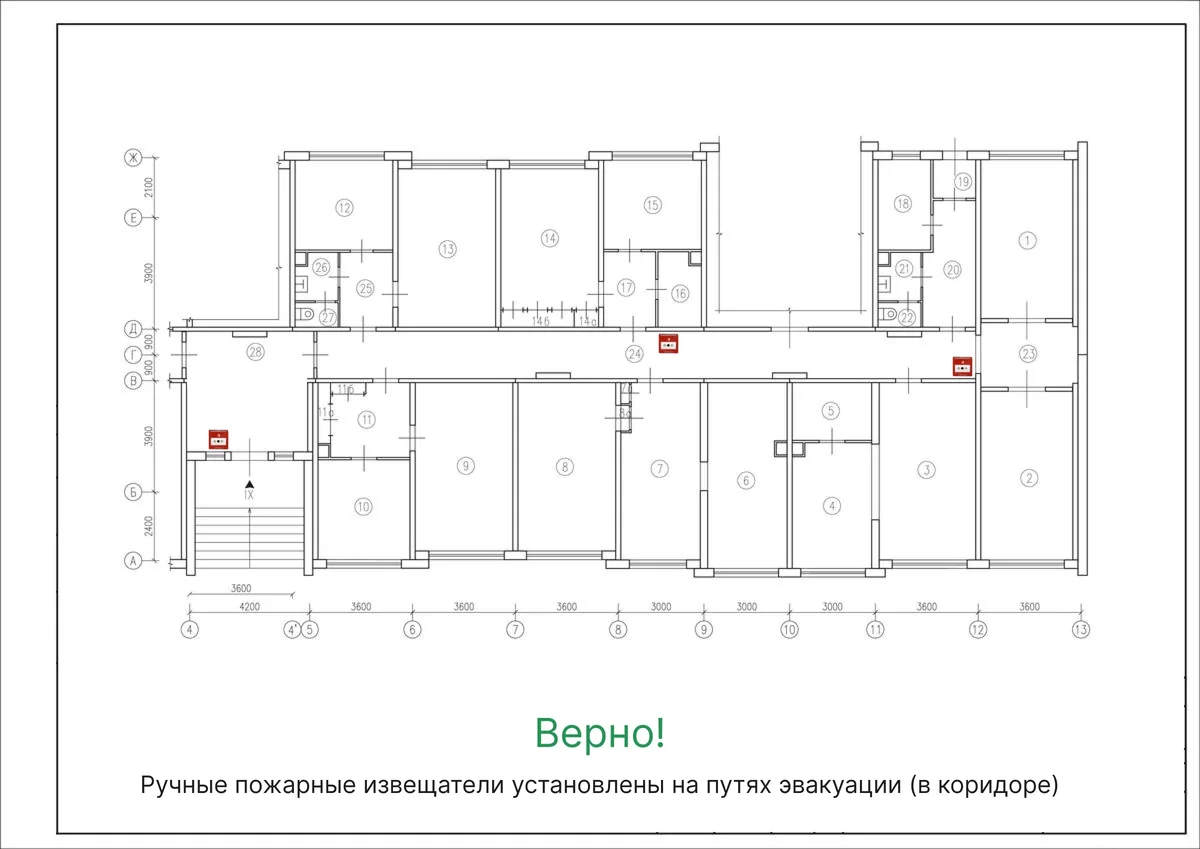

Правильным размещением ИПР в данном случае будет их установка в помещении № 24 (коридор) следующим образом. Не будет ошибкой также разместить ИПР в помещениях № 20 и № 28, так как данное помещение является частью пути эвакуации (рисунок  2).

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2

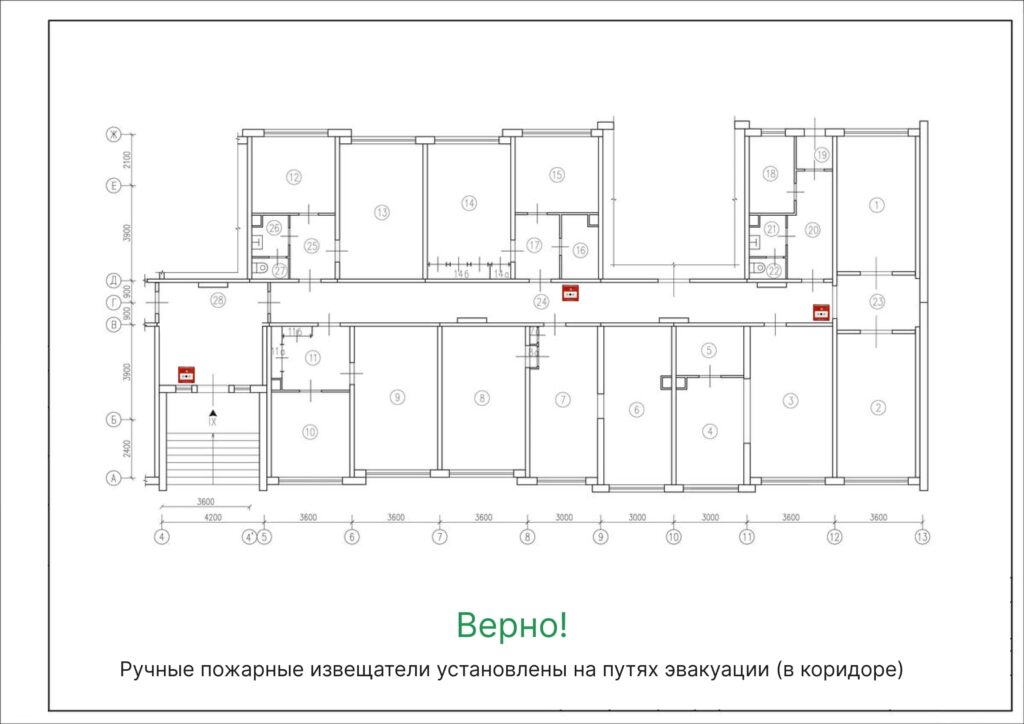

Рисунок 2 — Правильное размещение ИПР на путях эвакуации с возможных доступом к ИПР в любое время.

Ошибка № 2. Размещение ИПР с нарушением предельного расстояния от ИПР до выхода из удалённых помещений

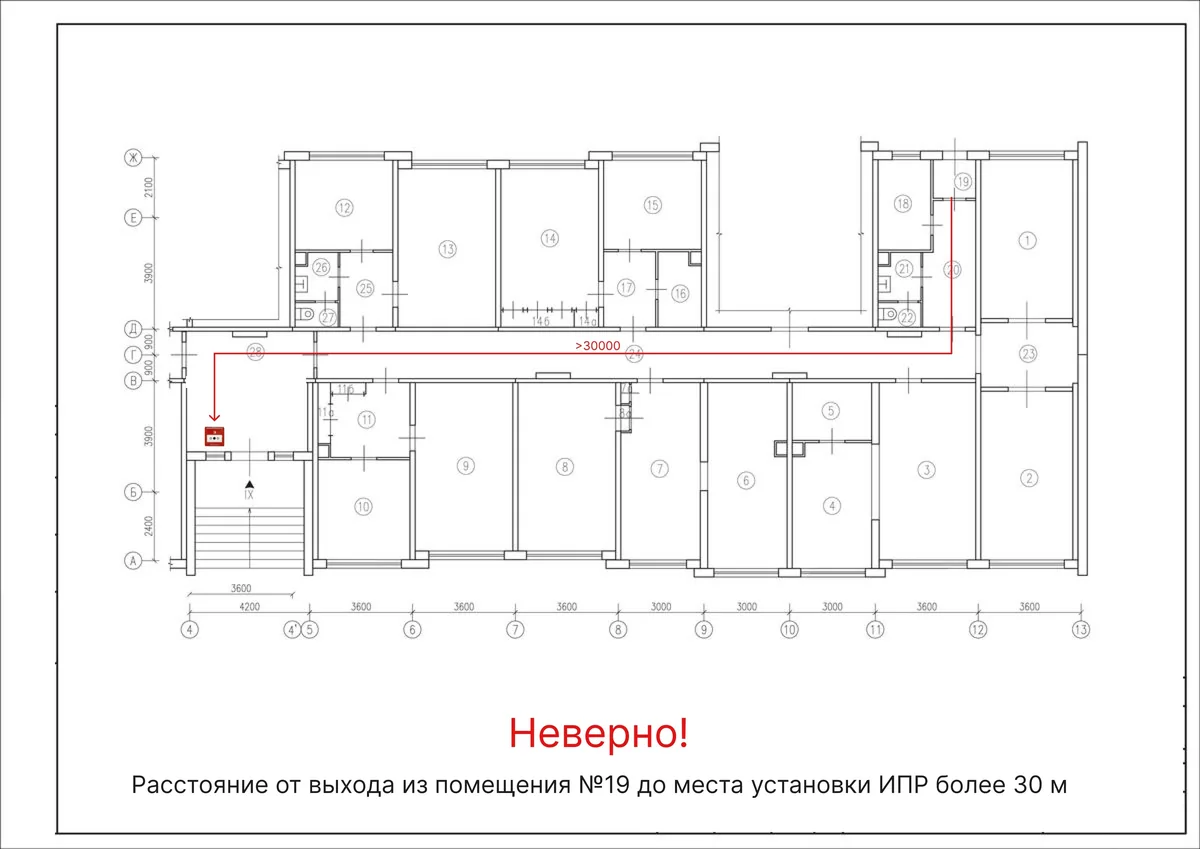

В соответствии с требованиями расстояние от ИПР до выхода из любого помещения должно составлять не более 30 м. Ошибка размещения ИПР в таком случае показана на рисунке 3.

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2
Рисунок 3 — Размещение ИПР на расстоянии более 30 м. (с учётом конкретной планировки объекта) от выхода из наиболее удалённого помещения.

Для решения ошибки № 2 необходимо добавить ещё один ИПР в центральной части коридора. Таким образом, расстояние от ИПР до выхода из любого помещения будет не более 30 м. Данное решение представлено на рисунке 4.

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2

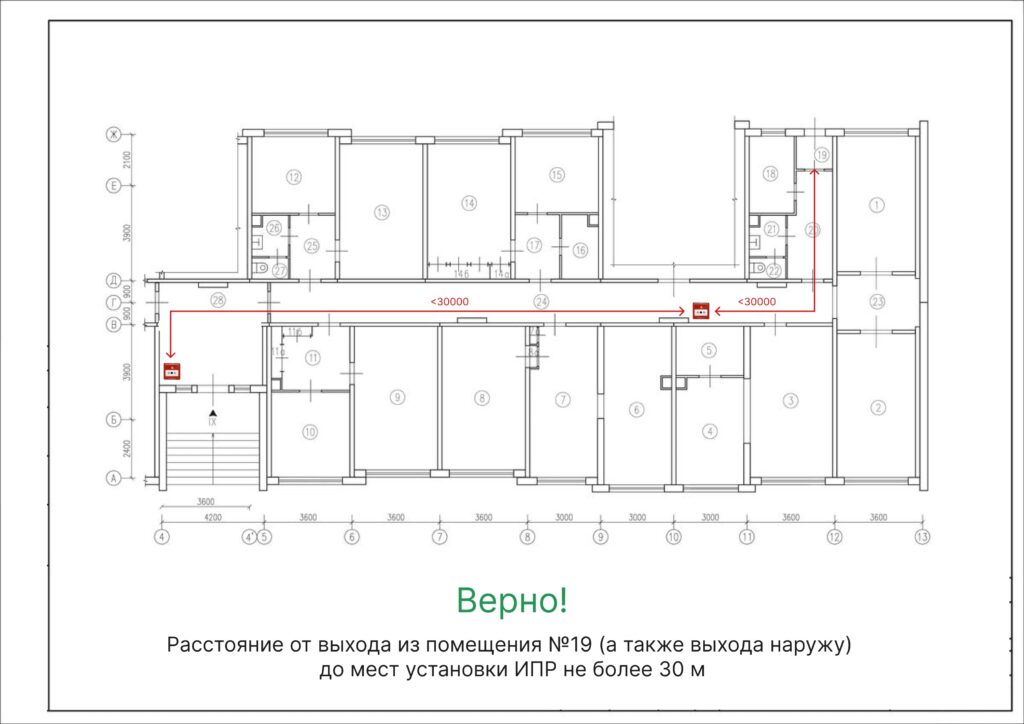

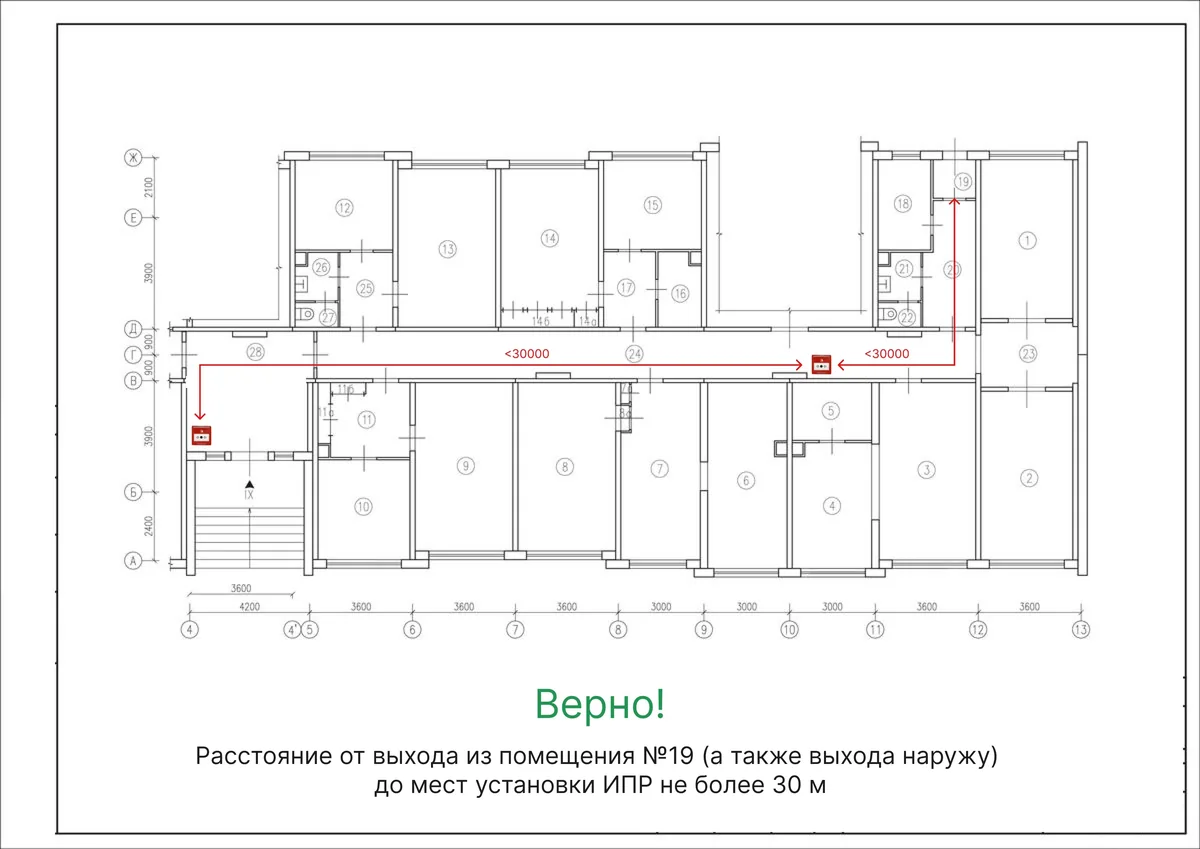

Рисунок 4 — Размещение ИПР на расстоянии не более 30 м. (с учётом конкретной планировки объекта) от выхода из наиболее удалённого помещения.

Ошибка № 3. Не соблюдено требование, запрещающее устанавливать ИПР более чем на 45 м. друг от друга при окончательной планировке объекта

Рассмотрим данную ошибку на рисунке 5.

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2

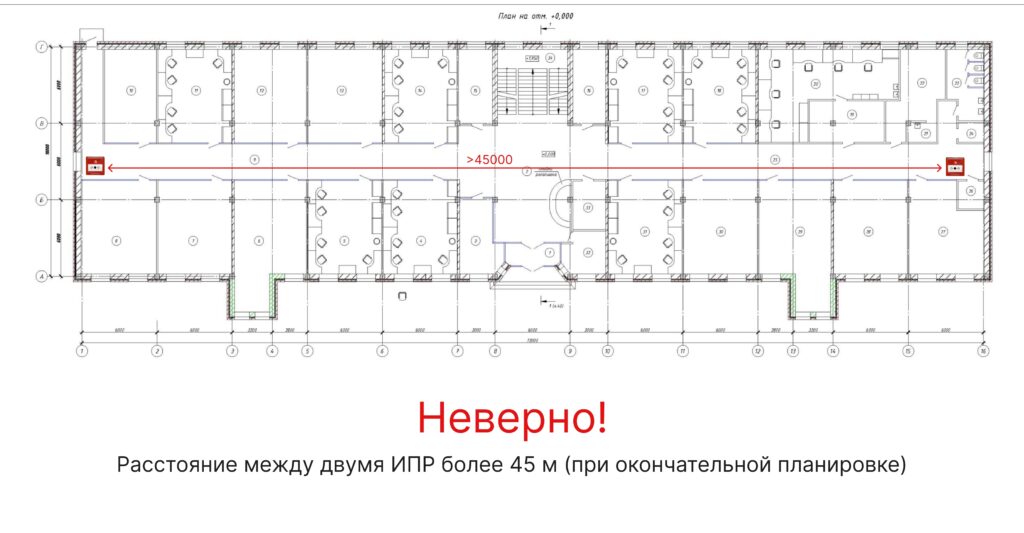

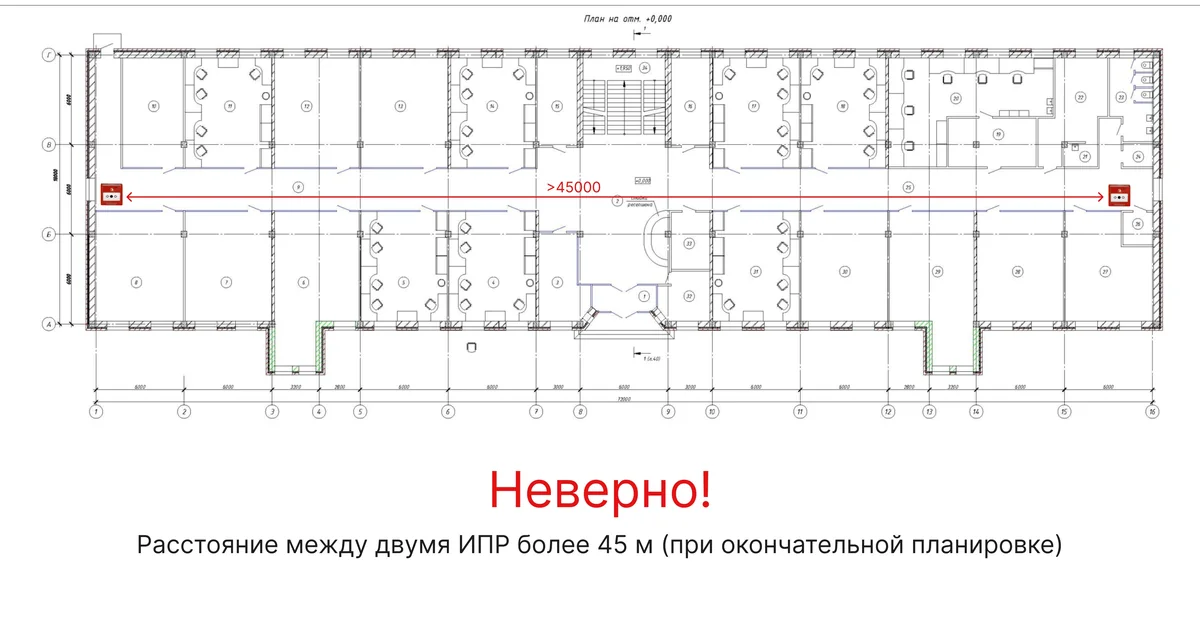

Рисунок 5 — Размещение ИПР на расстоянии более 45 м. (с учётом конкретной планировки объекта) друг от друга.

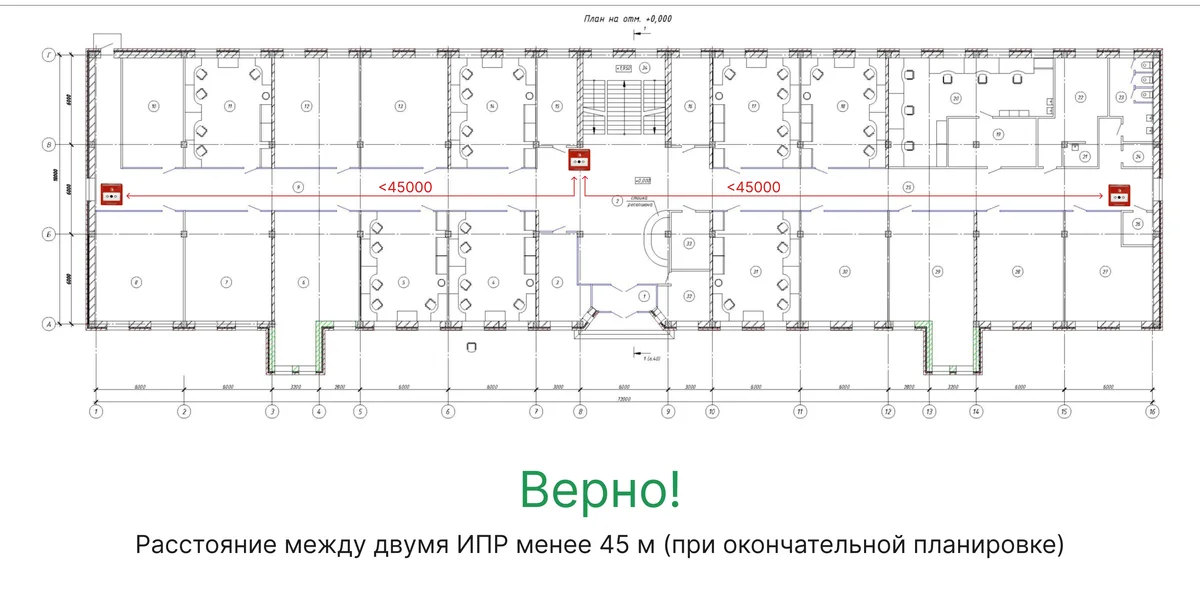

Правильное размещение ИПР на объекте может выглядеть следующим образом (рисунок 6).

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2
Рисунок 6 — Размещение ИПР на расстоянии не более 45 м. (с учётом конкретной планировки объекта) друг от друга.

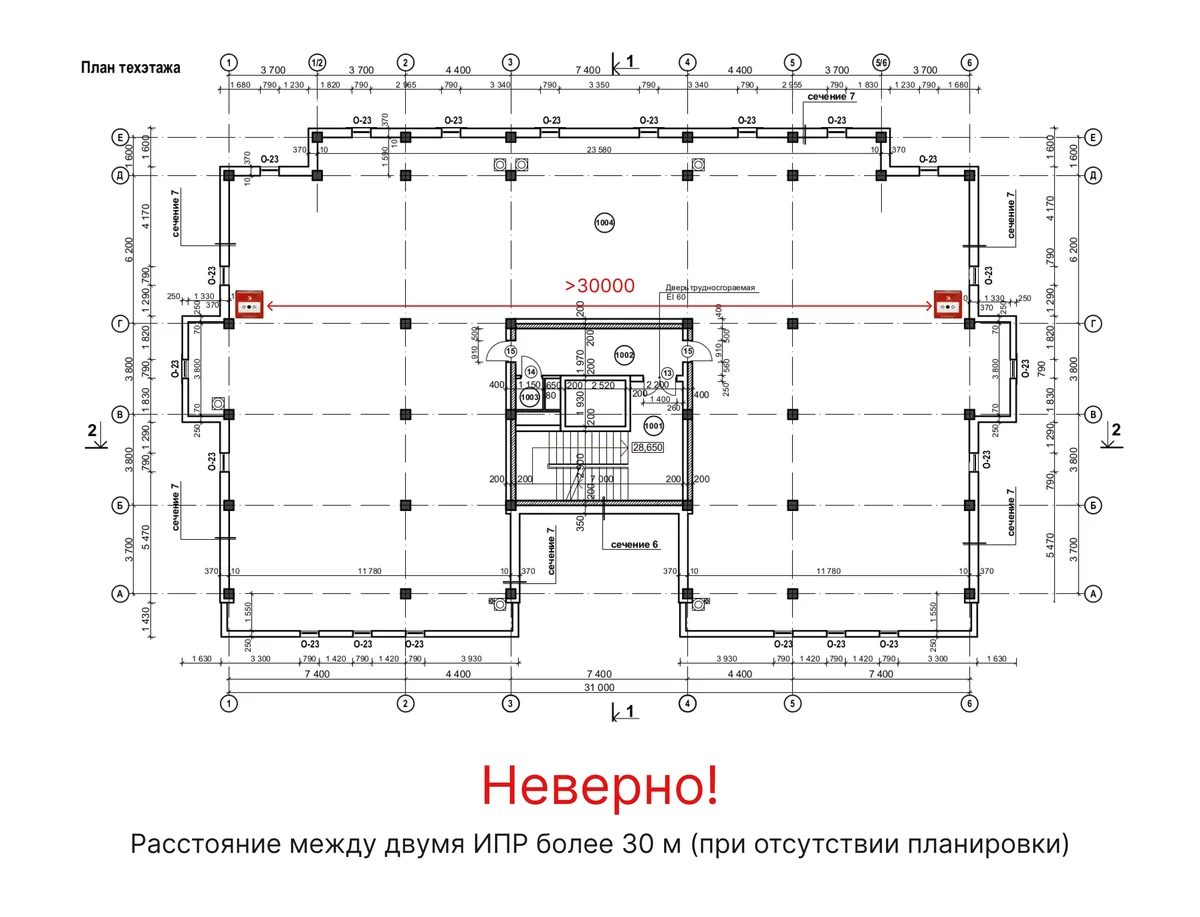

Ошибка № 4. Не соблюдено требование, запрещающее устанавливать ИПР более чем на 30 м. друг от друга, если планировка объекта не установлена

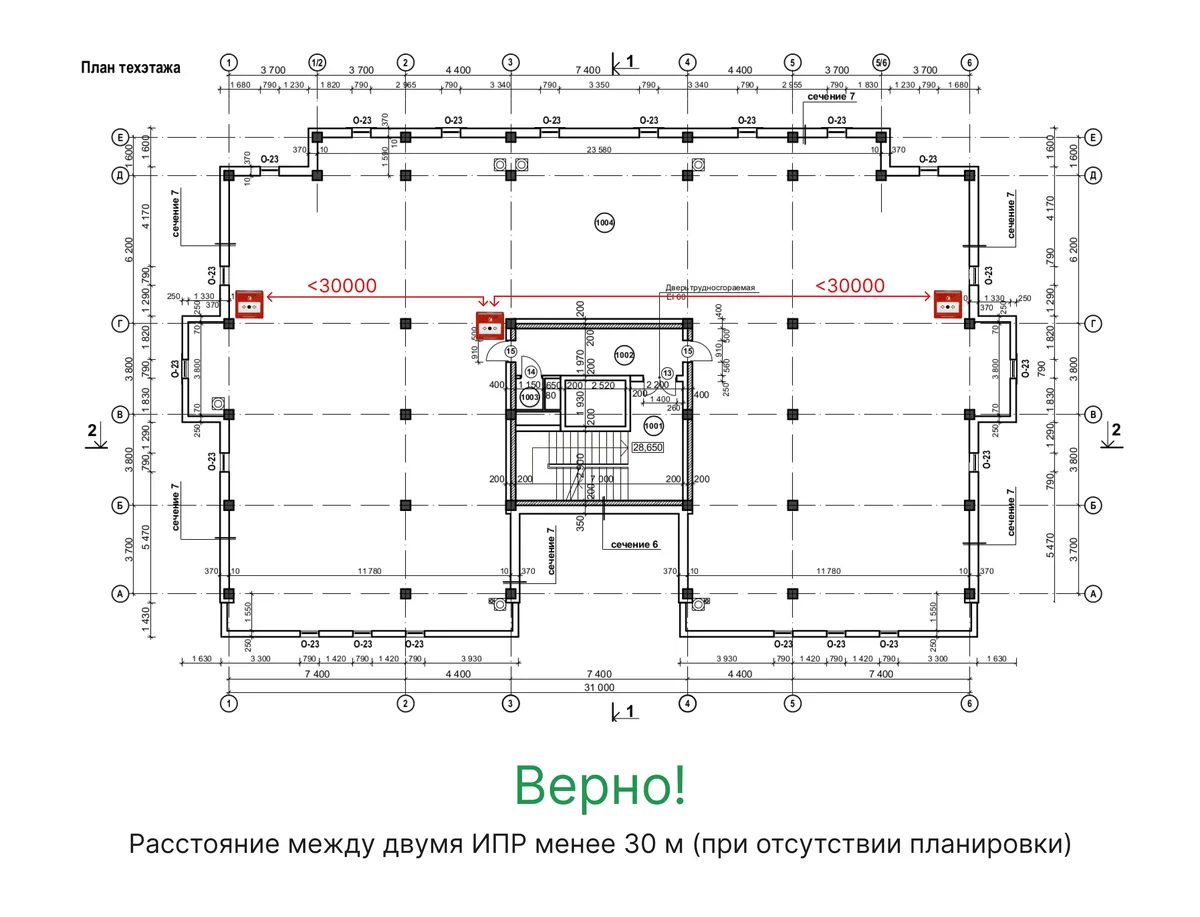

В случае отсутствия окончательной планировки расстояния между ИПР измеряются по прямой, как показано на рисунках 7 и 8.

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2
Рисунок 7 — Размещение ИПР на расстоянии более 30 м. (с учётом неокончательной планировки объекта) друг от друга.
Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2
Рисунок 8 — Размещение ИПР на расстоянии не более 30 м. (с учётом неокончательной планировки объекта) друг от друга.

Ошибки, возникающие при монтаже ИПР на объекте и(или) неучтённые при проектировании системы пожарной сигнализации

Ошибка № 5 (наиболее распространённая) — создание помех или отсутствие свободного доступа к ИПР

Свободный доступ могут ограничивать открывающиеся двери, массивные шкафы или иные предметы мебели, установленные перед ИПР, а также различные электрощиты, выключатели и иные приборы.

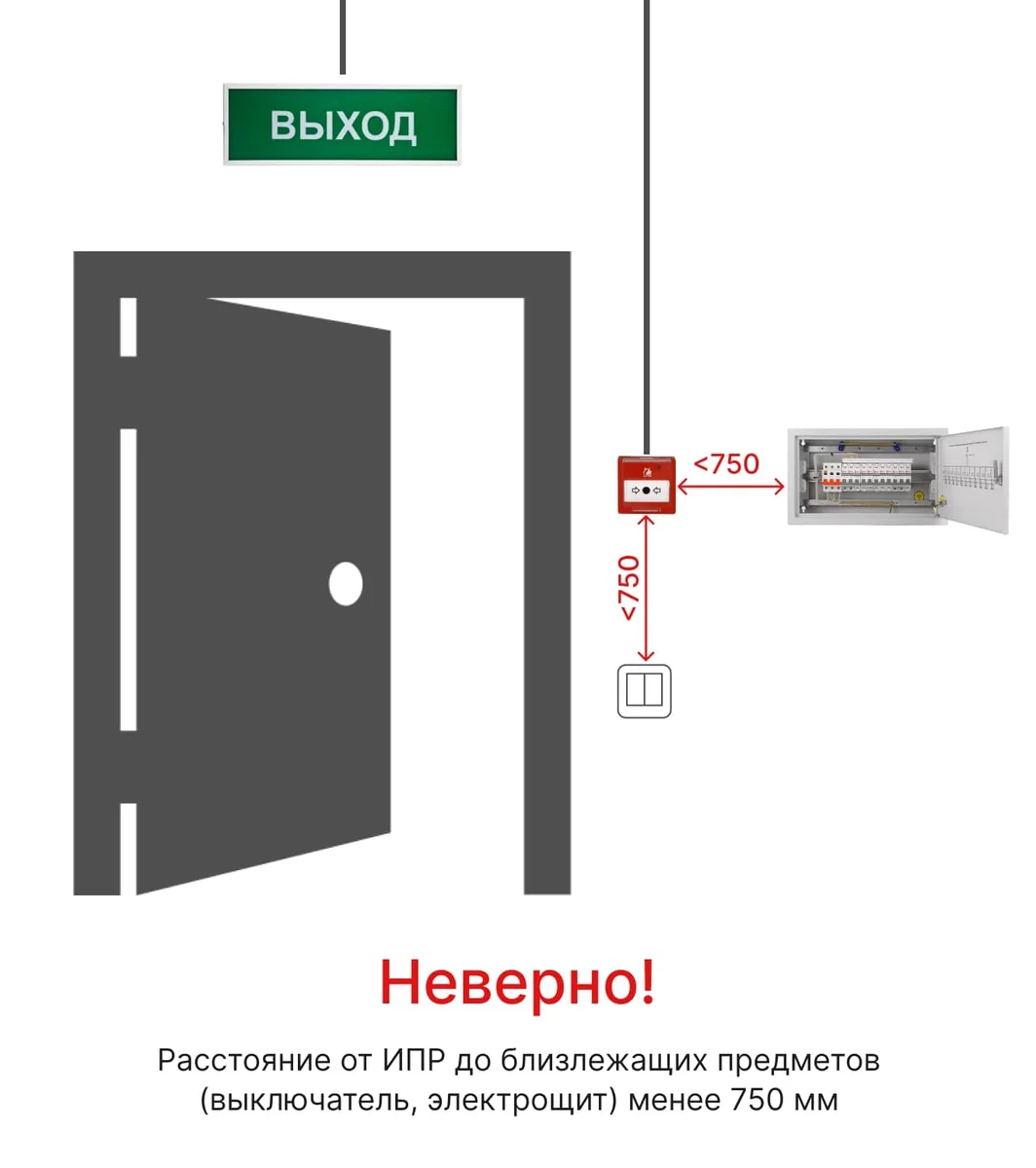

На рисунке 9 показано нарушение требования о необходимости отступления 0,75 м. от близлежащих предметов и устройств. В данном случае электрощита и выключателя света.

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2
Рисунок 9 — Размещение ИПР на расстоянии менее 0,75 м. от близлежащего оборудования.

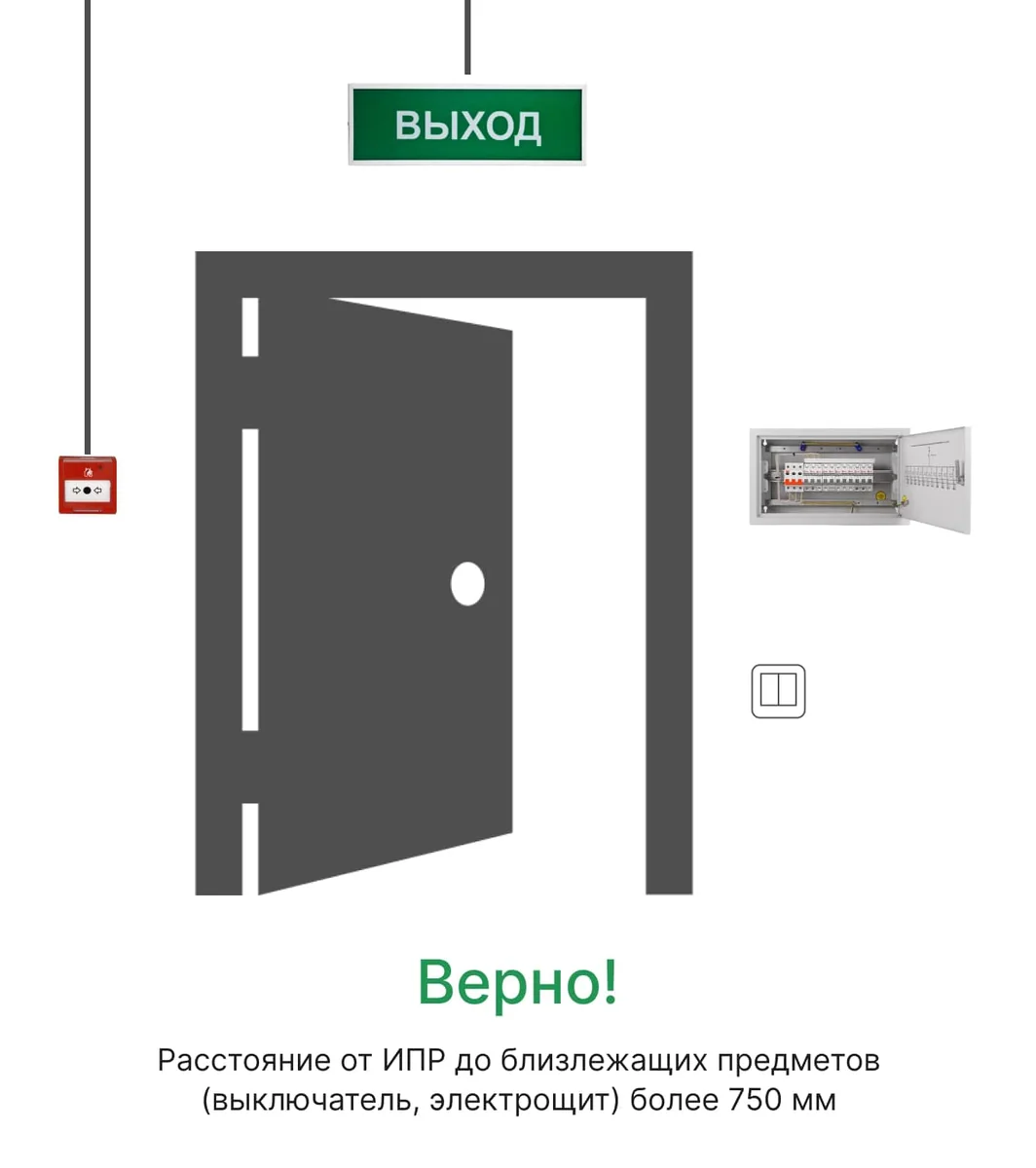

Для выполнения указанного требования достаточно лишь перенести ИПР с правой стороны на левую, как показано на рисунке 10.

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2
Рисунок 10 — Размещение ИПР на расстоянии более 0,75 м. от близлежащего оборудования.

Часто у проектировщиков возникает вопрос, требуется при размещении ИПР отступать какое-либо расстояние от дверных коробок? Нет, такого требования в СП 484.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» (далее — СП 484.1311500.2020) или иных нормативных документах не содержится. ИПР может быть размещён рядом с дверной коробкой. Единственное важное правило следующее: видимость ИПР и доступ к нему не должны блокироваться открытой дверью (письмо ФГБУ ВНИИПО МЧС России о размещении ИПР рядом с дверью).

Ошибка № 6 (также часто встречающаяся) — высота расположения ИПР

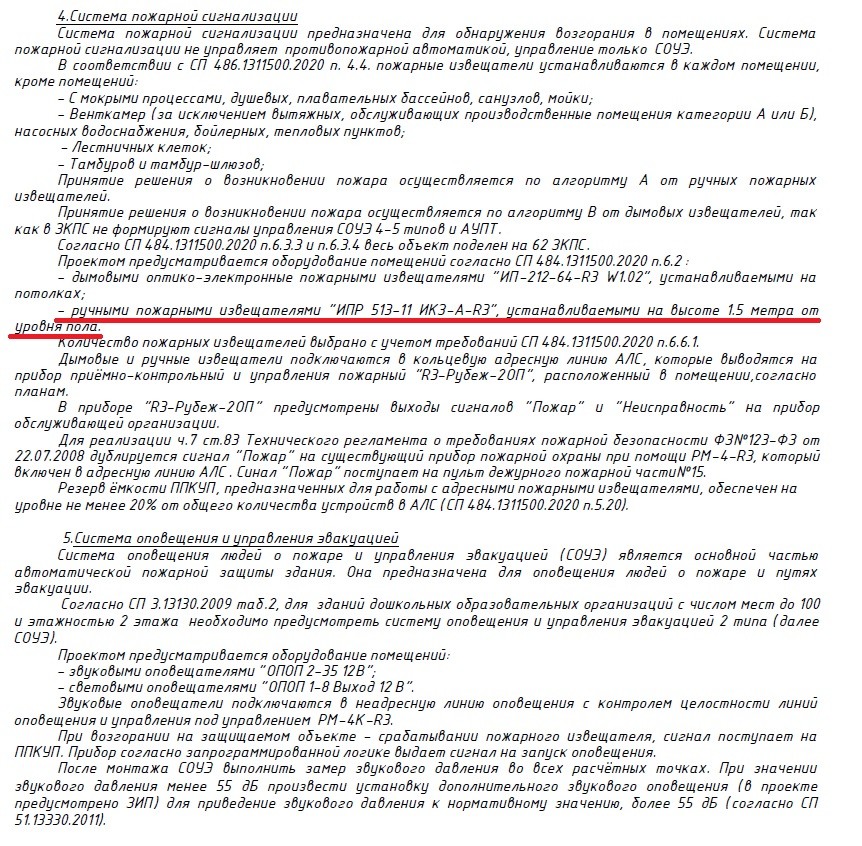

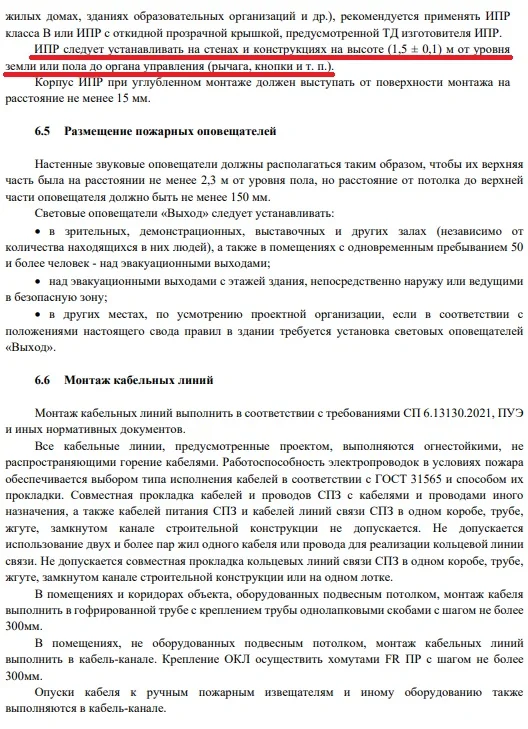

Часто в проектной документации высоту расположения извещателя указывают 1,5 м. от уровня пола. В таком случае любое отклонение от заданного параметра становится нарушением проектной документации и пунктом в предписании инспектора пожарного надзора.

Может случиться и так, что на этапе монтажа системы ИПР были установлены точно на уровне 1,5 м., но расстояние измерялось не от органа управления, а от нижнего или верхнего края ИПР. Бывает и так, что после установки ИПР на объекте меняют напольное покрытие, делают выравнивание, при этом уровень чистого пола изменяется, и выдержать расстояние в 1,5 м. в таком случае фактически невозможно.

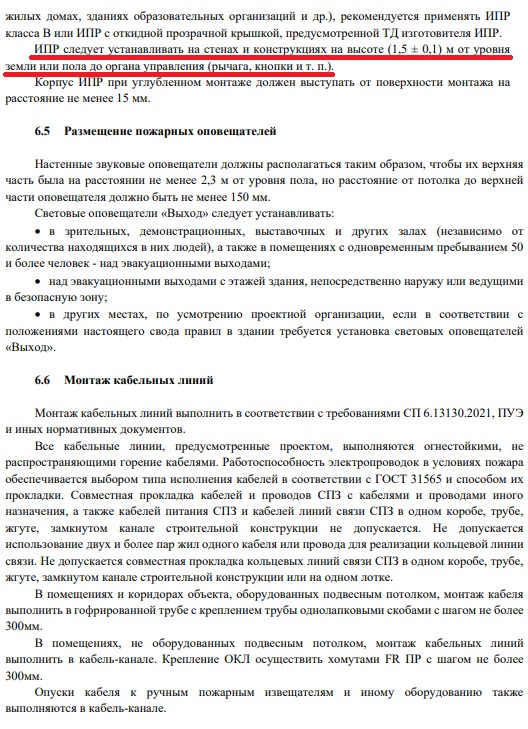

Поэтому всегда необходимо закладывать именно значение 1,5±0,1 м. и оставлять зазор в 0,1 м. для монтажной организации и дальней беспроблемной эксплуатации системы.

Примеры верного и неверного проектирование высоты расположения ИПР приведены на рисунках 11 и 12.

Ошибка № 7. Установка ИПР выше или ниже значения 1,5±0,1 м.

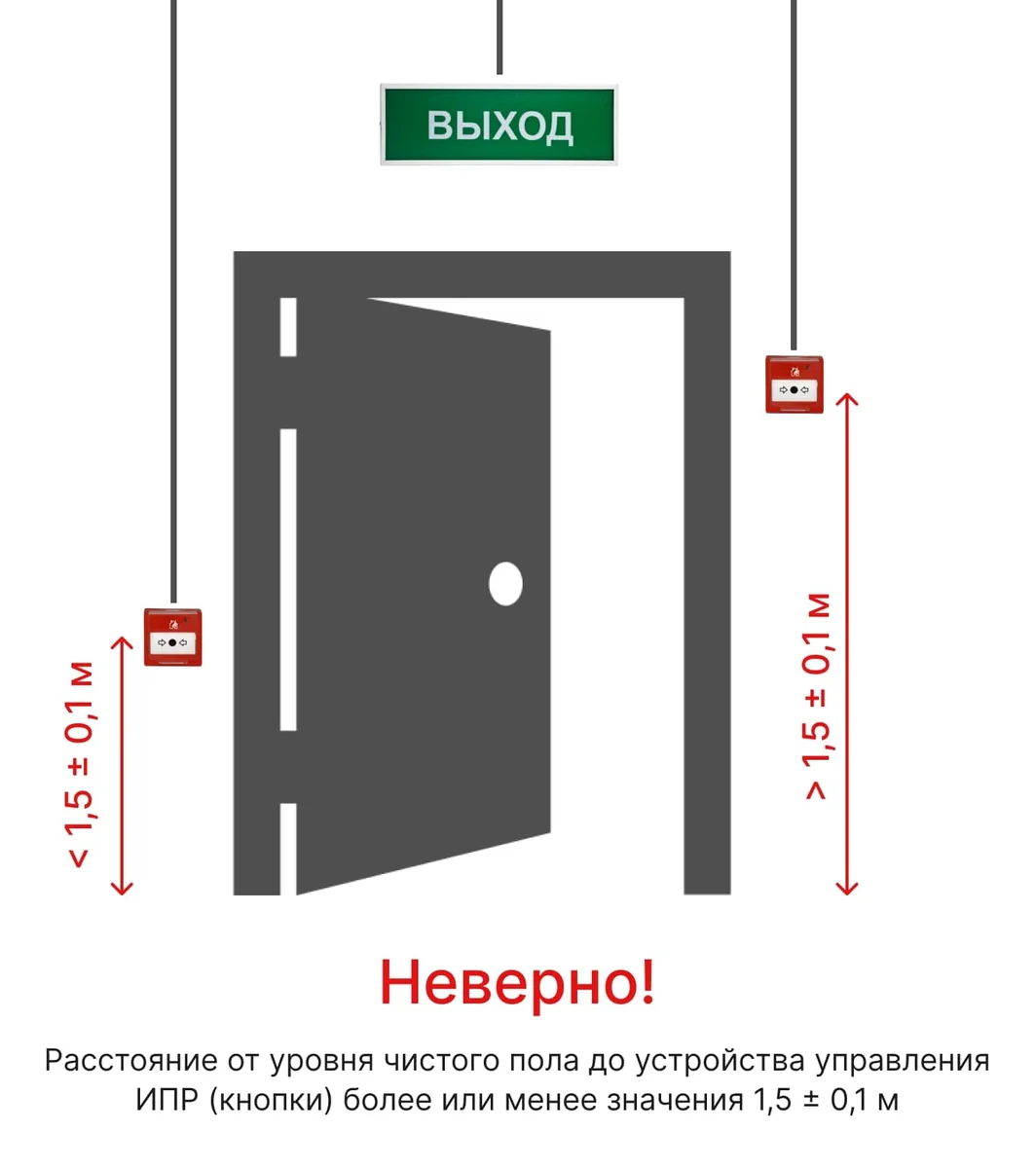

Ошибка № 7 вытекает из ошибки № 6, когда монтажная организация вопреки проектным решениям и требованиям действующего законодательства устанавливает ИПР выше или ниже нормативного значения. Примеры неверного расположения ИПР по высоте на рисунке 13.

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2
Рисунок 13 — Расположение ИПР ниже или выше значения 1,5±0,1 м.

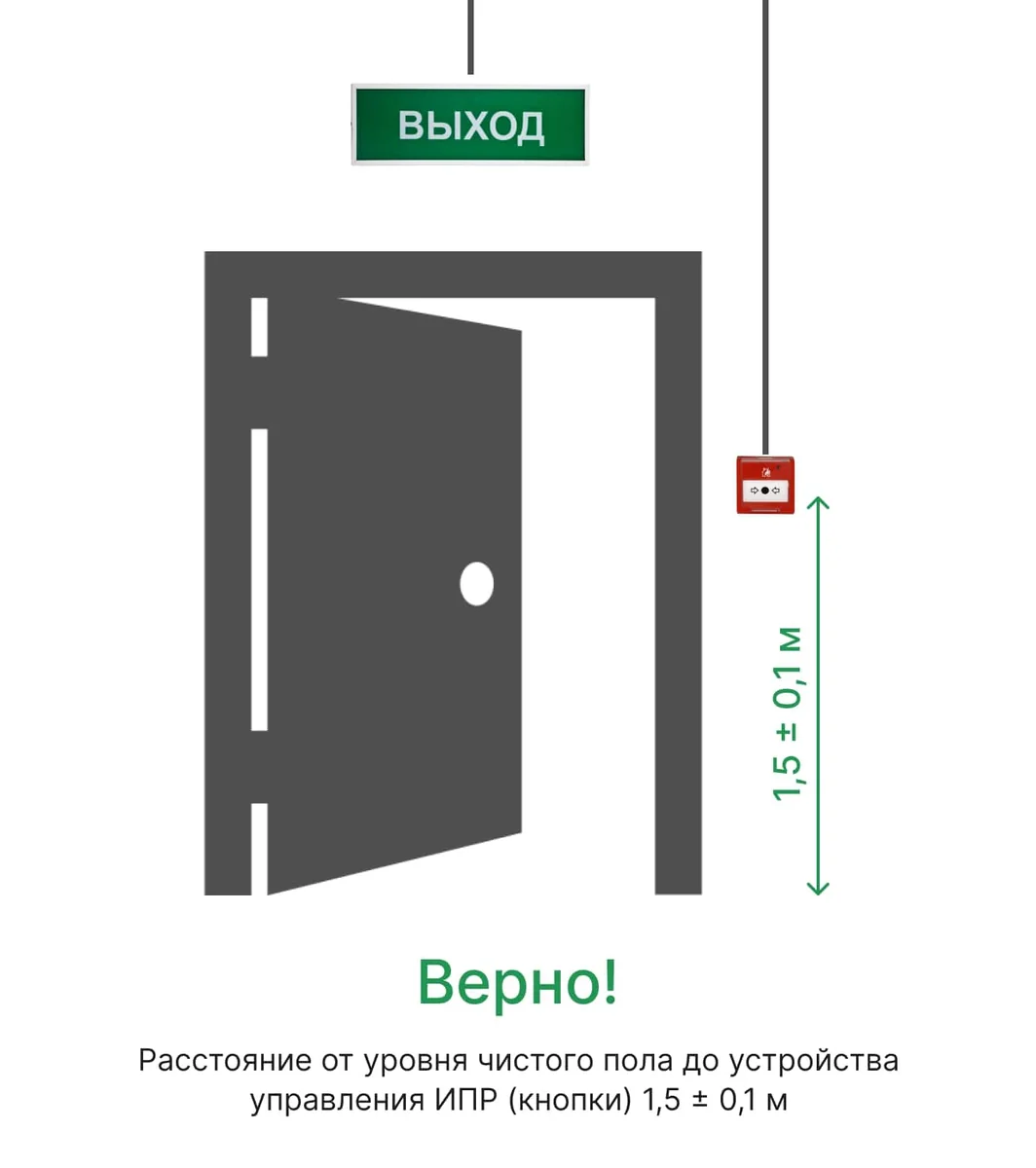

Правильное размещение ИПР по высоте показано на рисунке 14.

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2
Рисунок 14 — Расположение ИПР в соответствии со значением 1,5±0,1 м.

Ошибка № 8. Блокирование ИПР иными предметами и устройствами

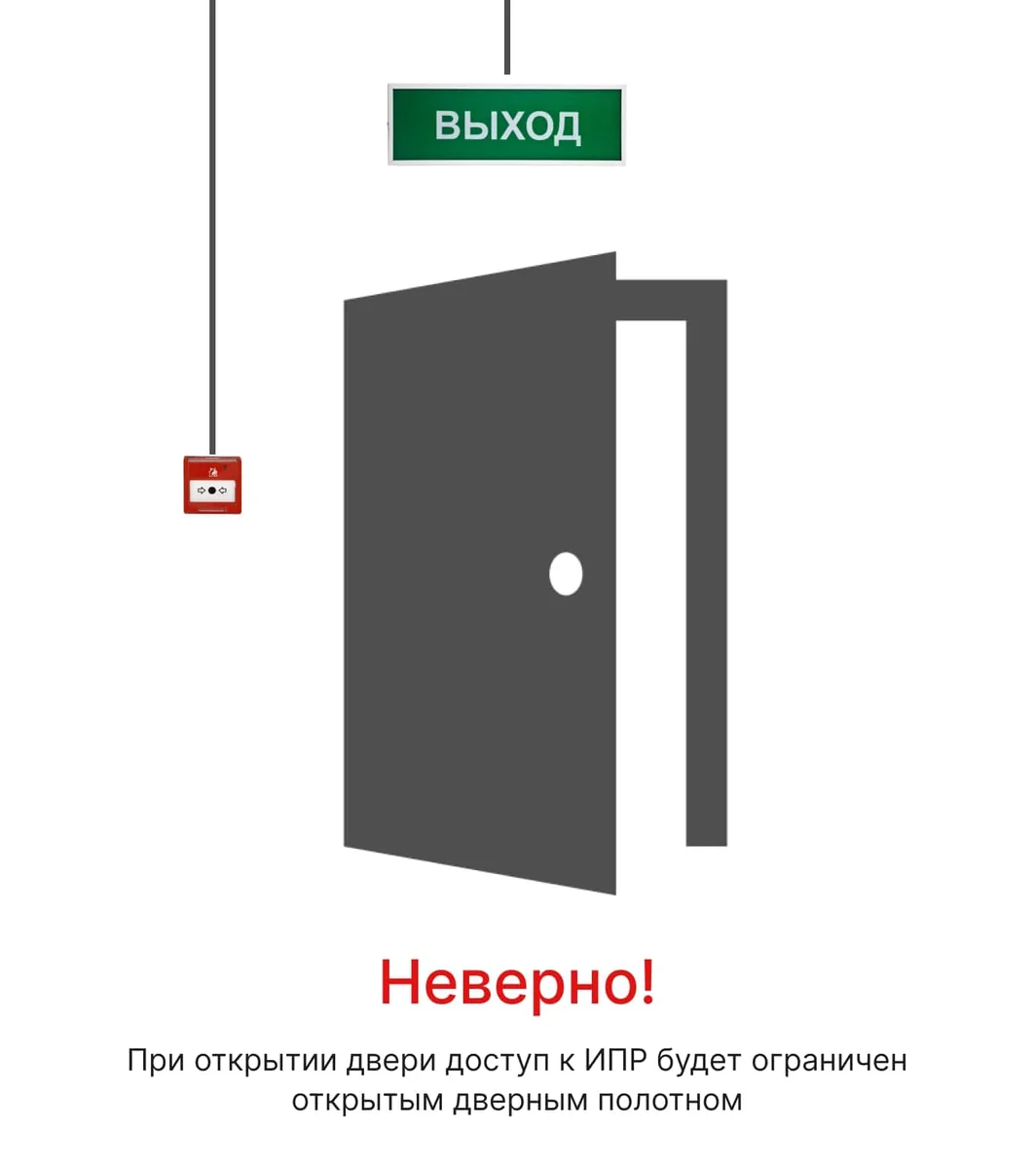

Такими предметами могут быть, например, открывающиеся двери. При открытии дверей ИПР доступ и ИПР может быть заблокирован, в таком случае ИПР необходимо перенести на другую стену или изменить направление открывания дверей (что возможно далеко не во всех случаях).

Также порой нерадивые собственники объекта запросто могут заслонить ИПР большим шкафом. В таком случае место размещения ИПР можно будет узнать разве что на плане эвакуации, при его наличии. Часто аналогичным образом в торговых залах витринами и холодильниками закрываются пожарные шкафы внутреннего противопожарного водопровода. Иллюстрация к такой ошибке приведена на рисунке 15.

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2
Рисунок 15 — Пример неверного расположения ИПР при открывающейся двери.

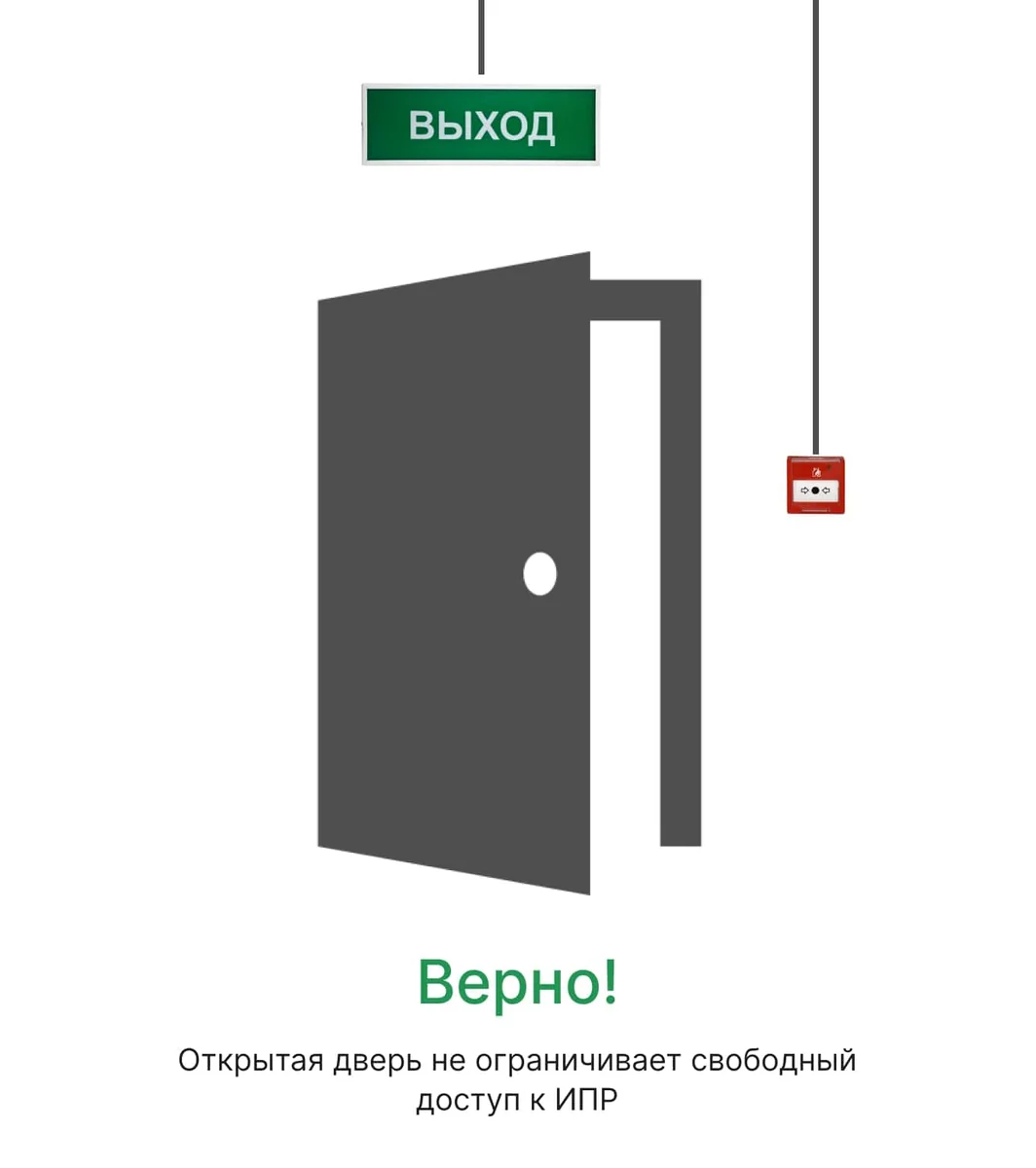

Пример верного расположения ИПР, при наличии рядом с местом расположения двери, приведен на рисунке 16.

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2
Рисунок 16 — Пример верного расположения ИПР при открывающейся двери.

Прочие ошибки, которые могут возникнуть на этапе проектирования системы пожарной сигнализации

К прочим ошибкам можно отнести построение кольцевых систем при проектировании безадресных систем пожарной сигнализации и включение в них как ручных, так и автоматических (дымовых, тепловых и прочих) пожарных извещателей.

В соответствии с требованиями пункта 6.3.4 СП 484.1311500.2020 Единичная неисправность в линии связи зоны контроля пожарной сигнализации (далее — ЗКПС) не должна приводить к одновременной потере автоматических и ручных пожарных извещателей, а также к нарушению работоспособности других ЗКПС.

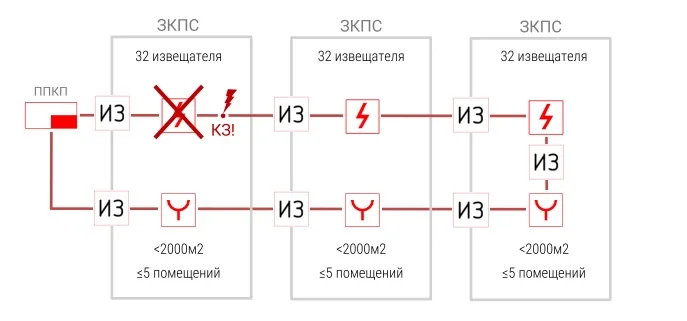

Схематично деление объекта на ЗКПС для адресных и безадресных систем выглядят следующим образом (рисунки 17, 18).

Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2
Рисунок 17 — Деление объекта на ЗКПС в адресной системе пожарной сигнализации.
Типовые ошибки размещения ручных пожарных извещателей на объектах. Часть 2

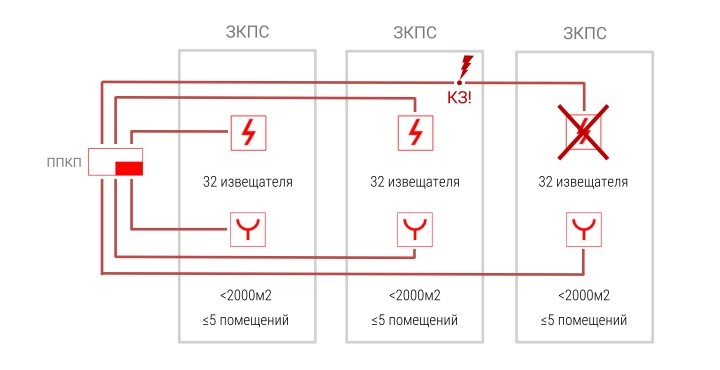

Рисунок 18 — Деление объекта на ЗКПС при безадресной системе пожарной сигнализации.

На этом перечень нарушений, которые мы хотели бы осветить заканчивается. А какие нарушения при размещении ИПР встречали вы? Делитесь своими наблюдениями в комментариях.
