Управление эвакуацией людей при пожаре
Главный специалист отдела пожарной безопасности проектного бюро ООО “Киевская площадь” с 18-летним опытом в проектирования систем противопожарной защиты на различных объектах.
Больше практических нюансов и полезной информации вы узнаете на наших онлайн курсах для проектировщиков и монтажников СПЗ →
Содержание статьи
В данной статье я предлагаю разобраться, что под собой подразумевает управление эвакуацией людей при пожаре, как и чем оно осуществляется, или может осуществляться в перспективе.
На данный момент система оповещения и управления эвакуацией при пожаре (далее-СОУЭ) не выполняет возложенные на нее функции в полном объеме, особенно в части управления эвакуацией. Основная проблема: нет возможности однозначного донести информацию с учетом места возникновения пожара (возгорания), используя все доступные технические средства. Под управлением эвакуацией людей при пожаре не обязательно представлять себе навигацию в динамике с множеством вариантов, так как пожар в здании и сооружении может возникнуть только в одном помещении, иначе это уже другая форма чрезвычайной ситуации.
1. Что под собой подразумевает “оповещение”, а что “управление эвакуацией”?
Для начала выделим два основополагающих термина “оповещение” и “управление эвакуацией” из определения СОУЭ.
ТР ЕАЭС 043/2017: Система оповещения и управления эвакуацией при пожаре – совокупность технических средств, предназначенных для информирования людей о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации.
Попробуем дать отдельные определения терминам “оповещение” и “управление эвакуацией”, анализируя положения основного документа в области пожарной безопасности Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее ФЗ-123), поскольку готовых определений в нормативных документах на текущий момент нет.
ст 2:
2) безопасная зона – зона, в которой люди защищены от воздействия опасных факторов пожара или в которой опасные факторы пожара отсутствуют; (в ред. Федеральных законов от 10.07.2012 N 117-ФЗ, от 14.07.2022 N 276-ФЗ)
50) эвакуация – процесс организованного самостоятельного движения людей непосредственно наружу или в безопасную зону по путям эвакуации через эвакуационные выходы; (п. 50 в ред. Федерального закона от 14.07.2022 N 276-ФЗ)
ст. 53:
1. Каждое здание или сооружение должно иметь объемно-планировочное решение и конструктивное исполнение эвакуационных путей, обеспечивающие безопасную эвакуацию людей при пожаре.
2. Для обеспечения безопасной эвакуации людей должны быть:
1) установлены необходимое количество, размеры и соответствующее конструктивное исполнение эвакуационных путей и эвакуационных выходов;
2) обеспечено беспрепятственное движение людей по эвакуационным путям и через эвакуационные выходы;
3) организованы оповещение и управление движением людей по эвакуационным путям (в том числе с использованием световых указателей, звукового и речевого оповещения).
ст. 84:
3. Пожарные оповещатели, устанавливаемые на объекте, должны обеспечивать однозначное информирование людей о пожаре в течение времени эвакуации, а также выдачу дополнительной информации, отсутствие которой может привести к снижению уровня безопасности людей.
На основании вышеперечисленных положений мы получаем следующее содержание наших терминов:
1. Оповещение – однозначное информирование людей о пожаре и необходимости эвакуации.
2. Управление эвакуацией – обеспечение беспрепятственного движения людей по эвакуационным путям (безопасным маршрутом) в безопасную зону при пожаре.
Термины “оповещение” и “управление эвакуацией” взаимосвязаны, и по сути своей управление посредством оповещения является основным способом, которые включают в себя в соответствии с ФЗ-123:
ст. 84:
1) подача световых, звуковых и (или) речевых сигналов во все помещения с постоянным или временным пребыванием людей.
2) трансляция специально разработанных текстов о необходимости эвакуации, путях эвакуации, направлении движения и других действиях, обеспечивающих безопасность людей и предотвращение паники при пожаре.
Подача световых сигналов в соответствии с Таблицей 1 СП 3.13130.2009 выполняется через световые пожарные оповещатели, а именно:
Таблица 1 СП 3.13130.2009
а) световые мигающие оповещатели;
б) световые оповещатели “Выход”;
в) эвакуационные знаки пожарной безопасности, указывающие направление движения;
(с учетом примечания: 4. Выбор типа эвакуационных знаков пожарной безопасности, указывающих направление движения людей при пожаре (фотолюминесцентные знаки пожарной безопасности, световые пожарные оповещатели, другие эвакуационные знаки пожарной безопасности), осуществляется организацией-проектировщиком.
г) световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением.
Подача звуковых сигналов, выполняется через звуковые пожарные оповещатели.
Подача речевых сигналов, трансляция специально разработанных текстов (речевых сообщений) выполняется через речевые оповещатели (громкоговорители).
Примечание: примеры речевых сообщений о пожаре, и иных ЧС приведены в статье “Тексты речевых сообщений оповещения при пожаре. Текущие сложности и варианты с учетом нового проекта СП 3.13130” , с которой можно ознакомиться по ссылке.
2. Способы управления эвакуацией людей при пожаре

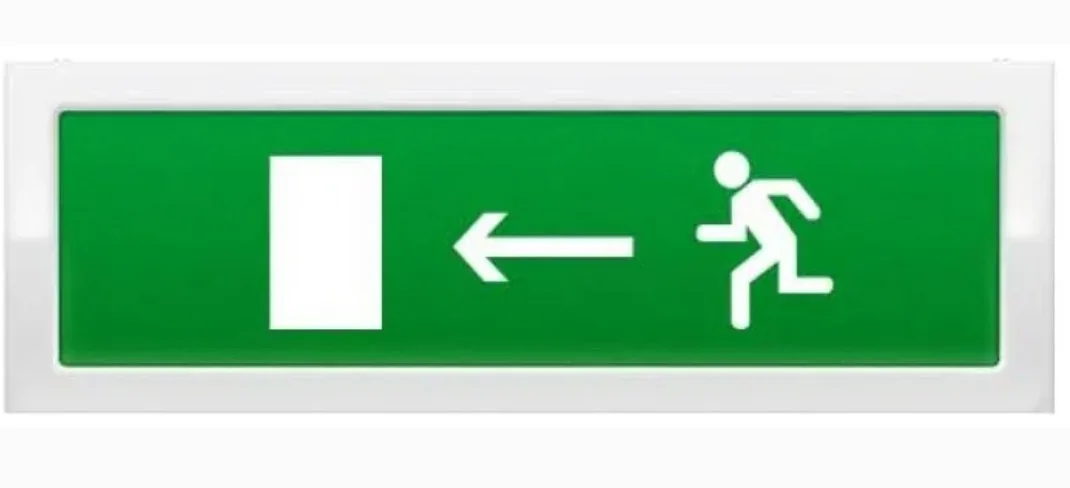

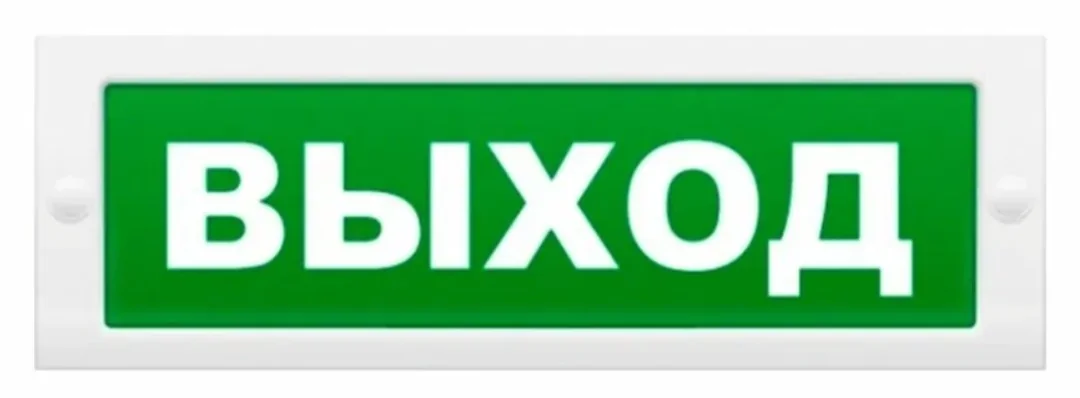

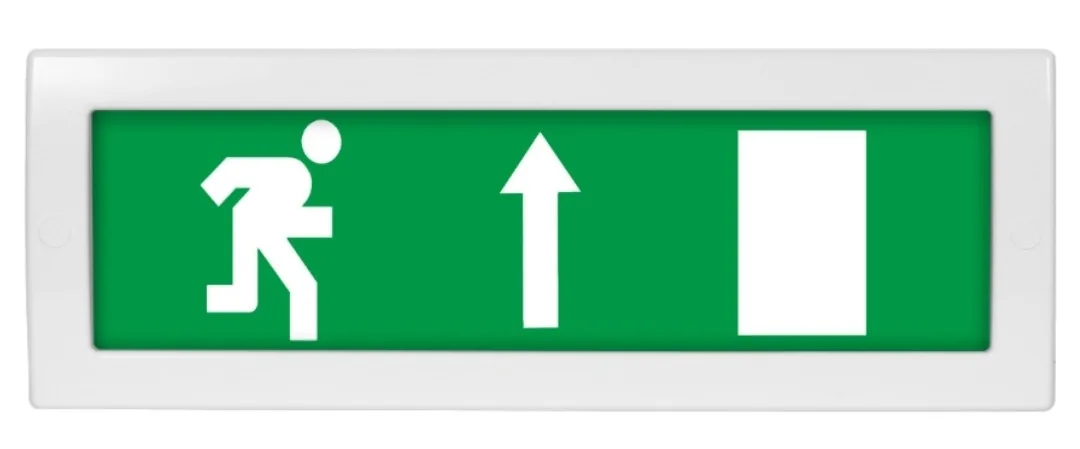

2.1 Управление эвакуацией с использованием световых оповещателей, указывающих направление движения (без изменяемого смыслового значения).

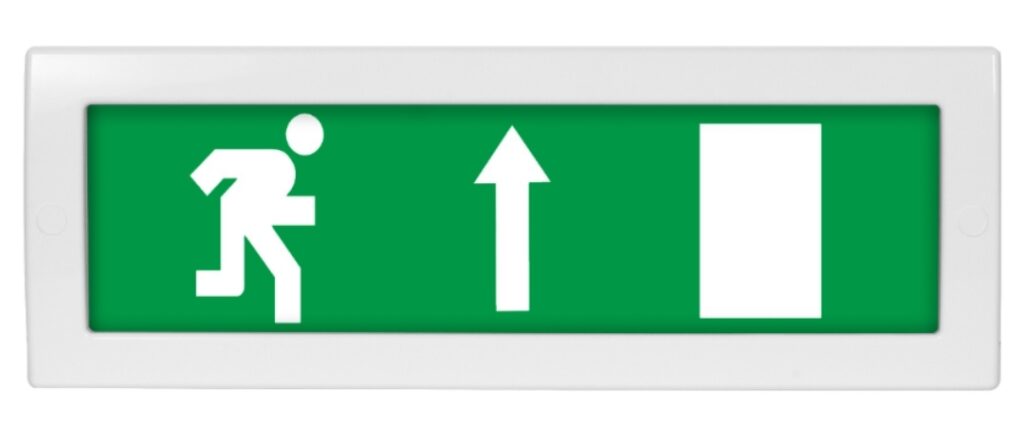

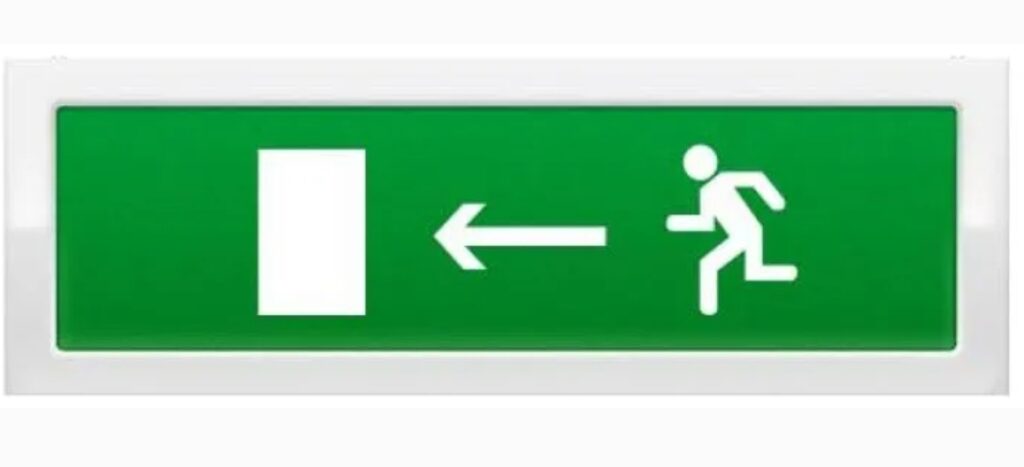

Эвакуационные знаки пожарной безопасности, нанесенные на световые пожарные оповещатели (ОП), выполняют функции пассивного управления и оповещения без привязки к месту возникновения пожара (возгорания). С их помощью мы однозначно информируем людей о возможных путях эвакуации в соответствии со схемой эвакуации и поэтажными планами без возможности выдачи дополнительной информации.
Классические световые ОП с эвакуационными знаками пожарной безопасности не позволяют блокировать опасное направление и строить безопасный маршрут для эвакуации людей. В выключенном состоянии эвакуационный знак никуда не исчезает, меняется только дистанция распознавания, а вследствие люди могут быть направлены в зону или через зону, где произошел пожар (возгорание).
Одним из простых вариантов решения данной проблемы может стать обязательное применение световых ОП, несущих текстовую и/или символьную информацию со скрываемым текстом/ символом (СН). В зависимости от места обнаружения пожара (возгорания) будут подсвечиваться только те световые ОП с эвакуационными знаками, которые ведут по безопасному маршруту к эвакуационному выходу или в безопасную зону.
2.2 Управление эвакуацией с “Миганием” световых оповещателей, несущих текстовую и/или символьную информацию
В профессиональном кругу бытует мнение, что в дежурном режиме световые ОП с эвакуационными знаками пожарной безопасности у одних специалистов не горят, у других – горят, а в тревожном режиме “Мигают”. Режим, при котором должны начать ”Мигать” световые оповещатели, несущие текстовую и/или символьную информацию, не прописан в нормативных документах или стандартах по СОУЭ. Мнение, что этот режим позволяет сократить время обнаружения и привлечь внимание, никем пока не обоснованно. Некоторые коллеги даже идут на хитрость и представляют данный режим как вариант реализации требования к оборудованию мигающими световыми оповещателями, а ведь это совсем иные технические средства, и я попробую вам это доказать.
В требованиях национальных стандартов, по которым данные технические средства проходят сертификационные испытания говорится следующее:
ГОСТ Р 53325 изм 1, 2 на технические средства пожарной автоматики:
п. 6.2.1.7 Мигающий световой пожарный оповещатель должен иметь частоту мигания в диапазоне от 0,5 до 2,0 Гц. Частота мигания должна быть указана в ТД на световые пожарные оповещатели конкретных типов. (Измененная редакция, Изм. N 1).
Акцент на то, что сам мигающий световой ОП должен уметь мигать с определенной частотой, а не по средствам настройки прибора пожарного управления.
ГОСТ Р 53325 изм 1, 2 на технические средства пожарной автоматики:
п. 6.2.1.16 Световые пожарные оповещатели должны быть выполнены с учетом однозначной идентификации режима их работы (дежурный – тревожный), а оповещатели, несущие текстовую и/или символьную информацию, обеспечивать контрастное восприятие данной информации при освещенности оповещателей в диапазоне значений, установленных в ТД на оповещатели конкретных типов, но не менее, чем от 1 до 500 лк. Размеры и содержание надписей на световых пожарных оповещателях устанавливают в ТД на пожарные оповещатели конкретных типов. (Введен дополнительно, Изм. N 1 ), (Измененная редакция, Изм. N 2 ).
Обращаю ваше внимание, на четкое разделение. Есть световые ОП, где должно быть два режима работы: дежурный и тревожный. Есть ОП, несущие текстовую и/или символьную информацию, с единственным требованием – контрастное восприятие носимой информации.
ГОСТ 34699-2020 на оповещатели:
п. 5.1.8 ОПС должны быть выполнены с учетом однозначной идентификации режима их работы (дежурный режим – режим “Пожар”), а ОПС, несущие текстовую и/или символьную информацию, – обеспечивать контрастное восприятие данной информации при освещенности ОПС в диапазоне значений, установленном в ТД на ОПС конкретных типов, но не уже, чем от 1 до 500 лк. Содержание надписей (символов) на ОПС устанавливают в ТД на ОПС конкретных типов.
п. 5.1.9 Мигающий ОПС должен иметь частоту мигания в диапазоне от 0,5 до 2,0 Гц. Частота мигания должна быть указана в ТД на ОПС конкретных типов.
Как мы можем заметить, требования практически аналогичны. ГОСТ 34699-2020 на данный момент введен в ТР ЕАЭС 043/2017 только в части 8-го раздела, в котором есть ссылки на п. 5.1.8-5.1.9. Сертификация оповещателей на данный момент по нему не производится.
Приведу пример двух типов световых ОП, с целью обратить ваше внимание на наличие технических характеристик, требуемых упомянутыми стандартами.

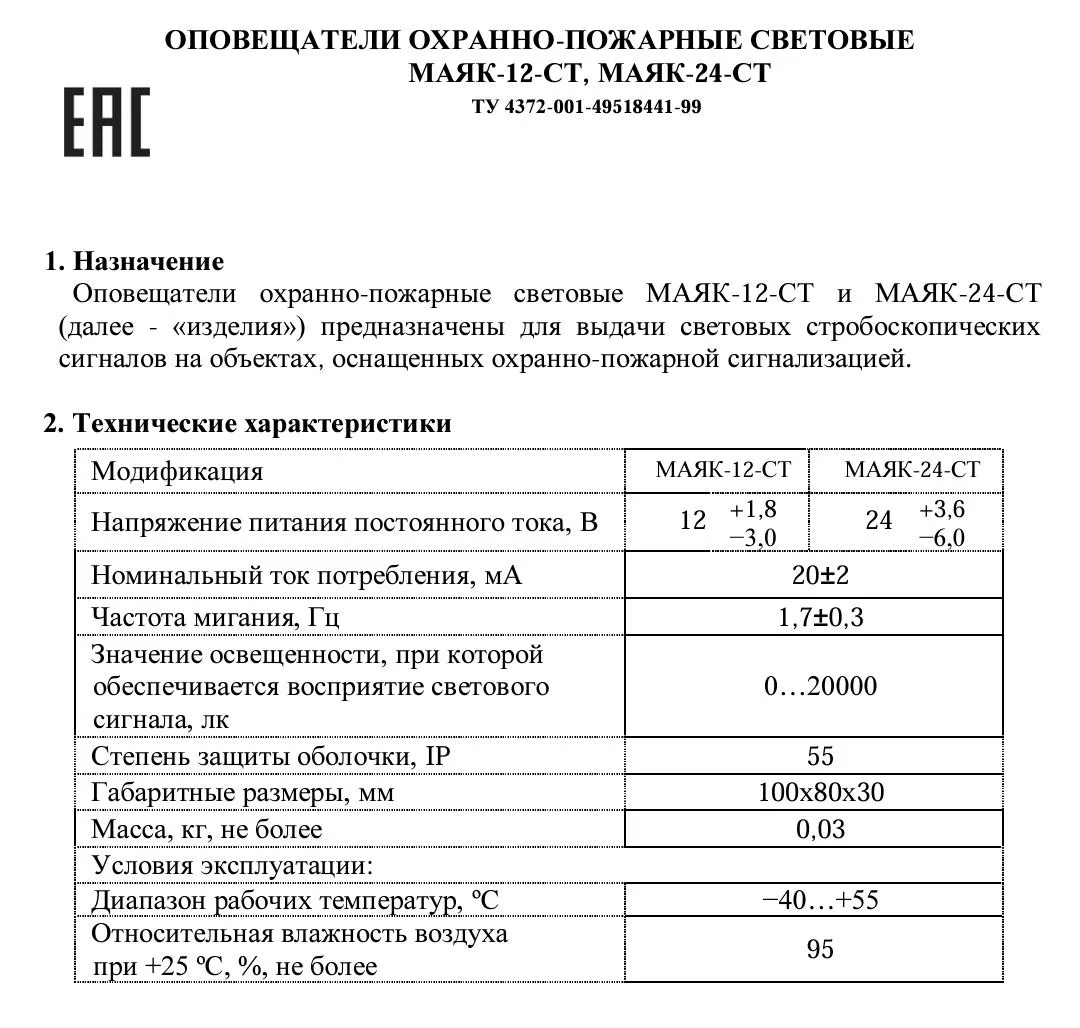

Мигающие световые ОП

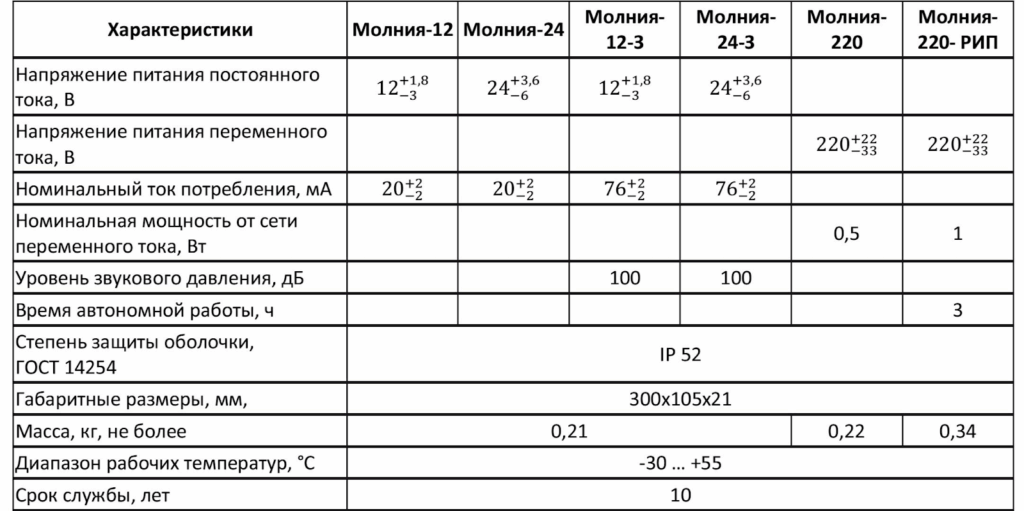

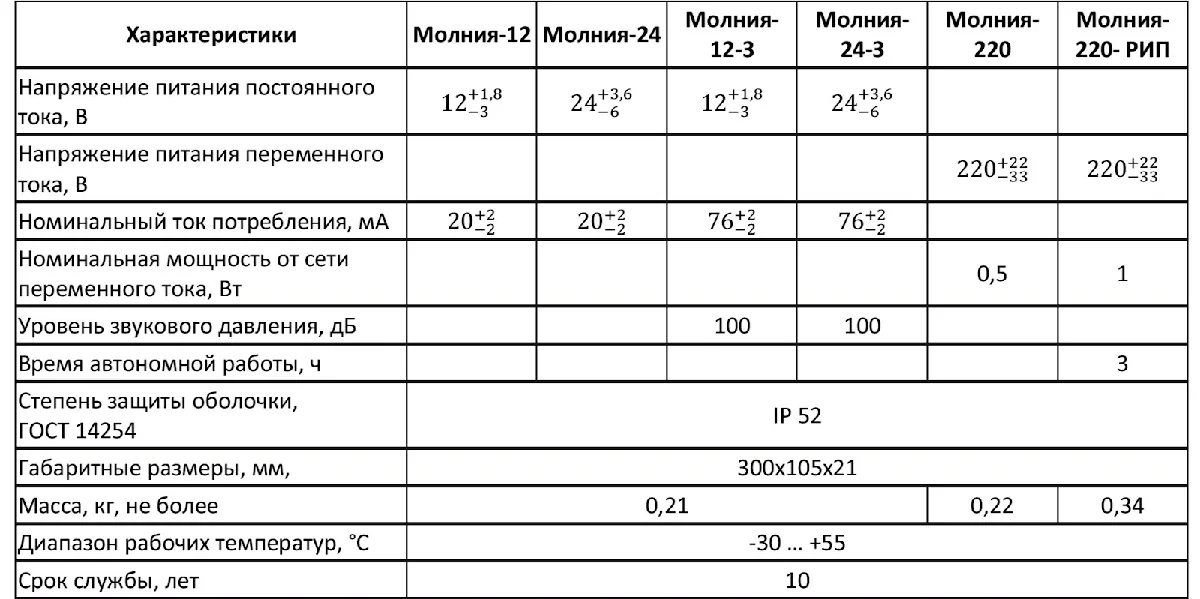

Световые ОП несущие текстовую и/или символьную информацию
Подведем итог. “Режим мигания” световых ОП с эвакуационными знаками пожарной безопасности не предусмотрен стандартами. Технические средства должны выполнять те функции, на которые они прошли проверку. Управление эвакуацией и оповещение за счет применения непредусмотренных режимов работы технических средств, скорее принесет вред, чем пользу.
2.3 Управление эвакуацией с использованием световых оповещателей, указывающих направление движения с изменяемым смысловым значением.
В СОУЭ 4* – 5-го типов предусмотрен еще один способ управления эвакуации. Способ, позволяющий направлять людские потоки по безопасным маршрутам, минуя зоны с опасными факторами пожара, тем самым обеспечивая беспрепятственное движение людей по эвакуационным путям в безопасную зону.
Согласно таблице 1 СП 3.13130.2009 данный способ управления включает в себя из обязательного:
Таблица 1 СП 3.13130.2009

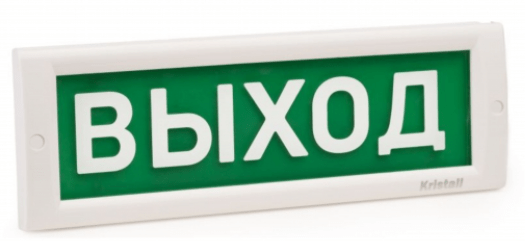

п. 1. б) световые оповещатели “Выход”;

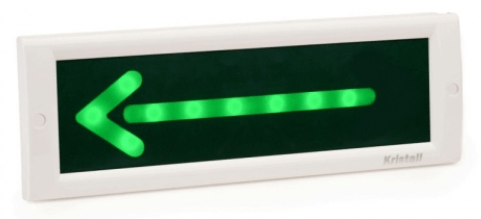

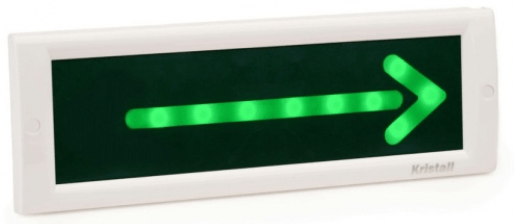

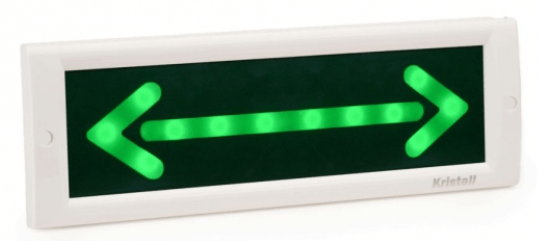

г) световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением.
п. 4. Возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения
Что из себя представляет вариант эвакуации из каждой зоны оповещения?
Таблица 1 СП 3.13130.2009
п. 2.2. Вариант организации эвакуации из каждой зоны пожарного оповещения: один из возможных сценариев движения людей к эвакуационным выходам, зависящий от места возникновения пожара, схемы распространения опасных факторов пожара, объемно-планировочных и конструктивных решений здания.
Вариант реализации с учетом действующих нормативных документов был описан мной в одной из статей, а также направлен с обоснованием на рассмотрение по включению в новую редакцию СП 3.13130. Автором предложение было отклонено с комментарием: “Предложение требует дополнительной проработки”.
Не откладывая дело в долгий ящик, данное предложение было проработано, максимально подробно описано, с чем и предлагаю вам ознакомиться.
Данный способ управления людскими потоками будет востребован на объектах массового пребывания, там где доведение дополнительной информации о месте возникновения пожара (возгорания), может привести к снижению уровня безопасности людей наиболее критично:
- концертные залы на 1000 и более человек;
- стадионы;
- аэропорты;
- выставки;
- многофункциональные торговые центры с большими площадями открытых галерей и атриумов;
- и тд.
Основная область применения данного способа управления – единовременная эвакуация большого единого объема (акустически связанного пространства) в здании или сооружении.
На сегодняшний момент в рамках действующей редакции СП 3.13130.2009 нет требования обязательного применения данного способа управления. Видимо поэтому не так много желающих приступать к его реализации. В рамках 5-го типа СОУЭ данный способ управления идёт как обязательный, а в 4 типе лишь допускается. Стоит отметить, что в примечании к Таблице 2 СП 3.13130.2009 написано следующее:
Примечание к Таблице 2 СП 3.13130.2009
п.3. На объектах защиты, где в соответствии с таблицей 2 требуется оборудование здания СОУЭ 4 или 5 типа, окончательное решение по выбору СОУЭ принимается проектной организацией.
Обязательное применение 5 типа всё же есть в нормативном документе, но только применительно к высотным зданиям с помещениями общественного назначения высотой более 150 м (таблица 7.1 СП 477.1325800.2020), что на мой взгляд является чрезмерно.
Не отходя принципа СП 3.13130.2009 предоставить выбор принятия решения, данный способ управления может быть реализован по заданию на проектирование или в качестве компенсации. Решение о применении данного способа может принять все та же проектная организация на основе полученных данных расчета по методике определения расчетных величин пожарного риска.
Из технических средств возможно применение:
- Световых оповещателей пожарных (ОП) “Выход” , нормально включенные (включены все время пока в здании и сооружении находится люди), исполнения со скрываемым текстом (СН).
- Световых оповещателей пожарных (ОП), указывающие направления движения, нормально включенные (включены все время пока в здании и сооружении находится люди), динамические с изменяемым смысловым значением (Д).
Алгоритмы управления должны быть разработаны на основе оценки пожарного риска для целого массива вариантов (сценариев) с целью выбора оптимальных маршрутов безопасной эвакуации.
Ст. 53 ФЗ-123:
3. Безопасная эвакуация людей из зданий и сооружений при пожаре считается обеспеченной, если интервал времени от момента обнаружения пожара до завершения процесса эвакуации людей в безопасную зону не превышает необходимого времени эвакуации людей при пожаре. (в ред. Федерального закона от 10.07.2012 N 117-ФЗ)
4. Методы определения необходимого и расчетного времени, а также условий беспрепятственной и своевременной эвакуации людей определяются нормативными документами по пожарной безопасности.
Предлагаемый принцип работы:
Световые ОП “Выход” СН и световые ОП, указывающие направления движения Д в дежурном режиме, указывают направление движения к ближайшему эвакуационному выходу, в соответствии со схемами эвакуации и поэтажными планами (проектное положение). Сигнал «Пожар», формируемый системой пожарной сигнализации (СПС) при срабатывании автоматических извещателей пожарных (ИП) в зоне контроля пожарной сигнализации (ЗКПС), или автоматической установкой пожаротушения (АУП) при срабатывании сигнализатора потока жидкости (СПЖ) на конкретном участке, запускает сценарий эвакуации, при котором световые ОП, входящие в зону, сопоставимую ЗКПС или участка АУП, меняют свое смысловое значение и направляют людей по безопасному альтернативному маршруту к ближайшему эвакуационному выходу.

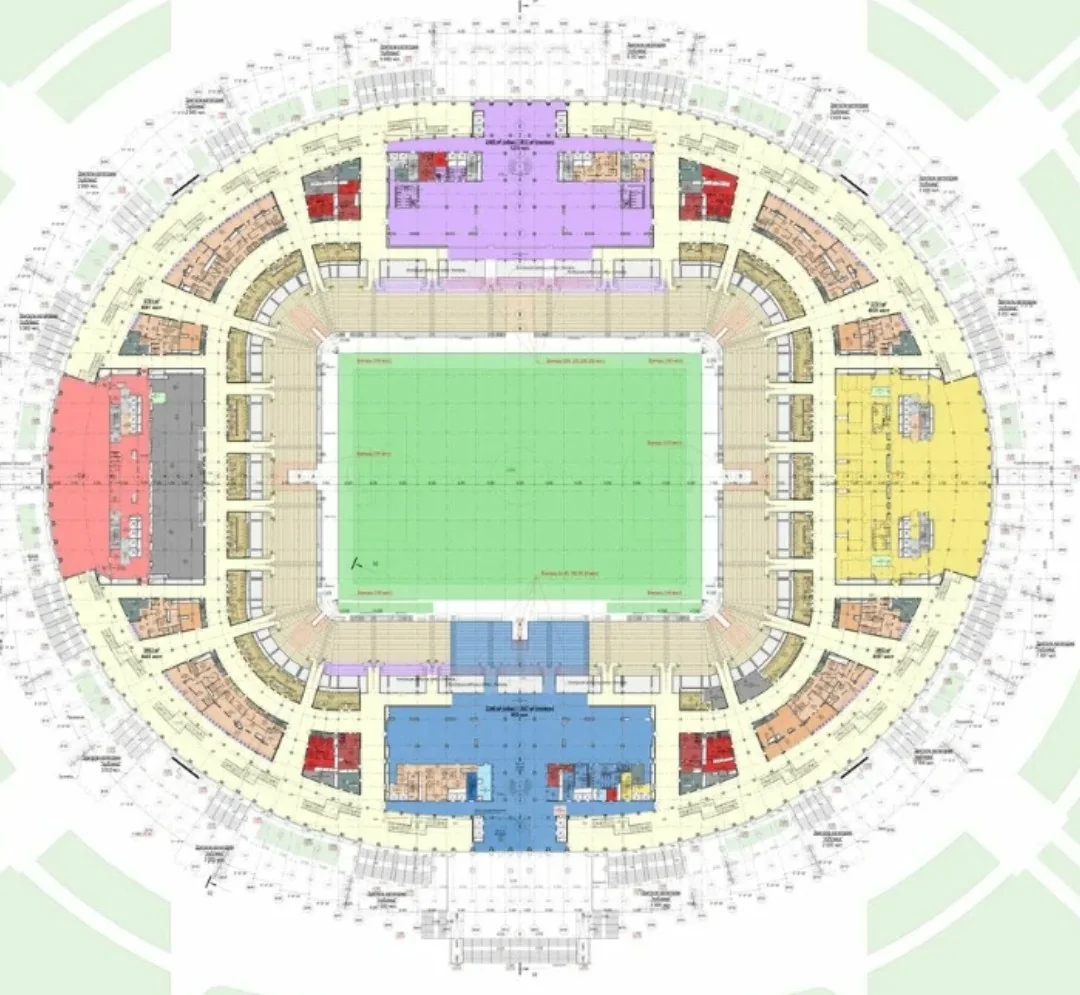

Пример реализации данного способа управления на стадионах:
Световые ОП “Выход” СН располагаем над каждым выходом в подтрибунные помещения и рядом два световых ОП, указывающих направления движения Д по направлению к ближайшему эвакуационному выходу. При обнаружении пожара (возгорания) в подтрибунном помещении, имеющим выход на путь эвакуации из чаши стадиона, световые ОП “Выход” – СН направленные в зону, где обнаружен пожар скрывают надпись (выключаются). Световые ОП с указывающие направление движения Д изменяют смысловое значение (переключаются) и направляют людские потоки по безопасному альтернативному маршруту к ближайшему эвакуационному выходу.
Таким образом, при единовременной эвакуации из чаши стадиона, мы получим возможность снизить вероятность жертв и травматизма, обеспечивая беспрепятственную безопасную эвакуацию людей при пожаре в соответствии с ст.53 ФЗ-123.
2.4 Управление эвакуацией людей при пожаре с использованием свето-/ звуко-указателей направления движения
Данный способ, реализован компанией “Аргус-Спектор”, и имеет название “Нить Ариадны”. В базу извещателя пожарного (ИП) встроен светой -звуковой (речевой) оповещатель (указатель) с излучением белого света повышенной яркости и звука “белого шума” + специального текста речевого сообщения. Программно задается алгоритм последовательности и направления их активации по сигналу от прибора приемно контрольного и управления СПС с учетом места обнаружения пожара (возгорания).
На мой взгляд, решение на данный момент четко вписывается в требования оповещения маломобильных групп населения (далее – МГН), а именно:
1. Ст. 84 ФЗ 123: п.8. Технические средства, используемые для оповещения людей о пожаре и управления эвакуацией людей из здания, сооружения при пожаре, должны быть разработаны с учетом состояния здоровья и возраста эвакуируемых людей. (в ред. Федерального закона от 10.07.2012 N 117-ФЗ)
2. Примечание к таблице 1 СП 3.13130.2009: п.3. В зданиях с постоянным пребыванием людей с ограниченными возможностями по слуху и зрению должны применяться световые мигающие оповещатели или специализированные оповещатели (в том числе системы специализированного оповещения, обеспечивающие выдачу звуковых сигналов определенной частоты и световых импульсных сигналов повышенной яркости, а также другие технические средства индивидуального оповещения людей). Выбор типа оповещателей определяется проектной организацией в зависимости от физического состояния находящихся в здании людей. При этом указанные оповещатели должны исключать возможность негативного воздействия на здоровье людей и приборы жизнеобеспечения людей.
Принцип работы:

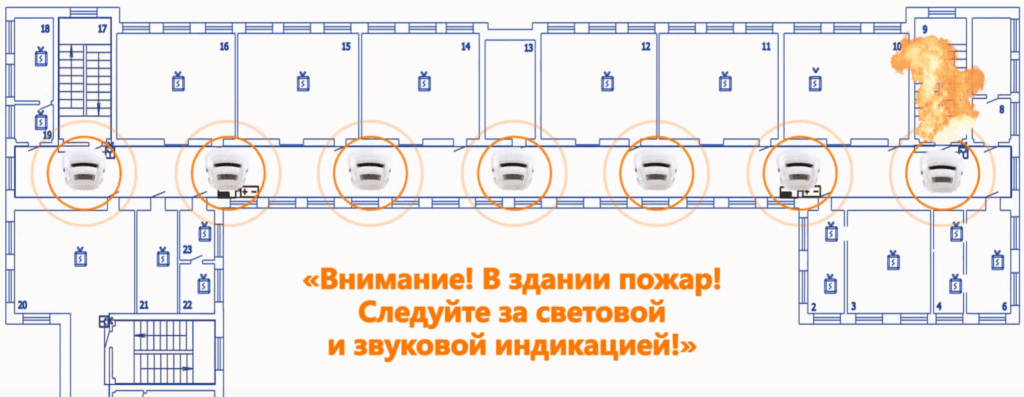

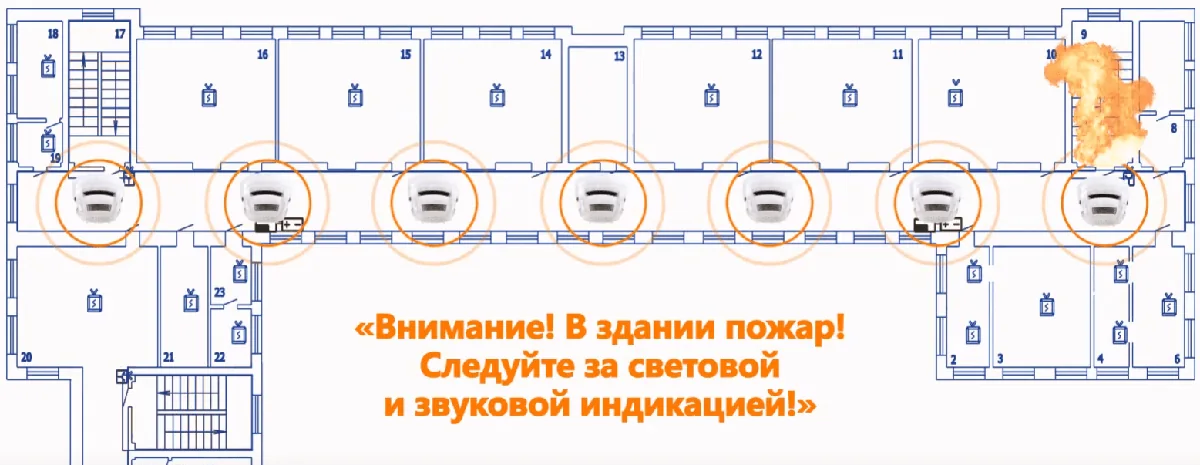

1) Речевое оповещение о пожаре

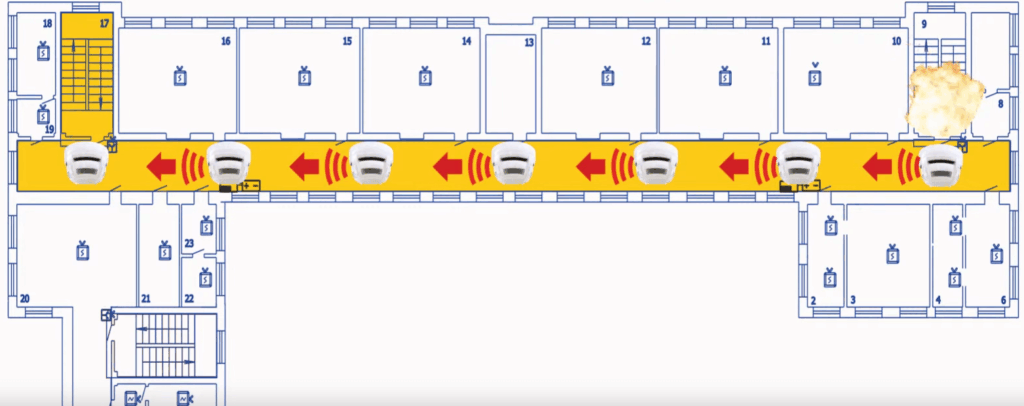

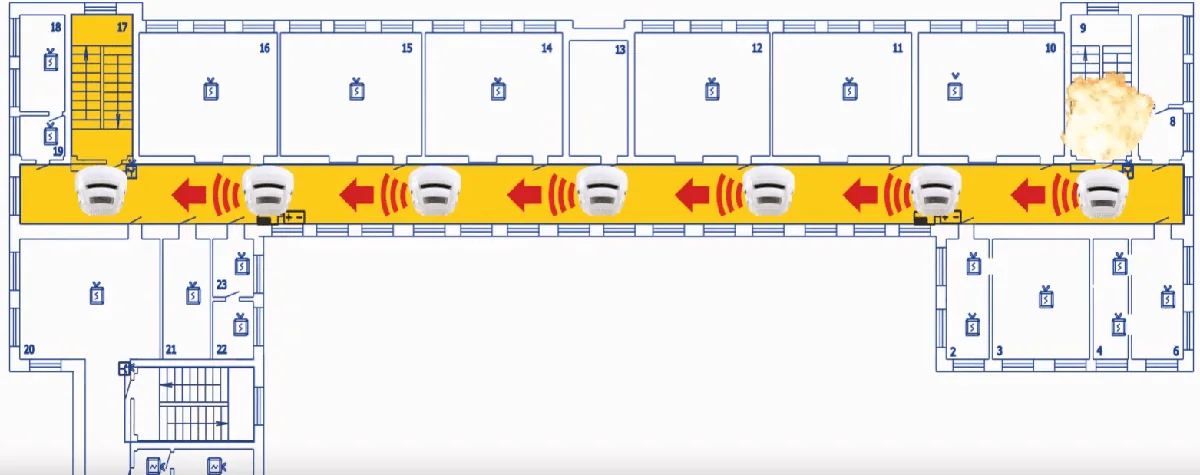

2) Активация свето-звукоуказателей
Видеодемонстрация по ссылке – https://rutube.ru/video/c483e535b780f5ba055ab536b527cbdf/
2.5 Управление эвакуацией людей при пожаре с использованием звуковых и/или световых указателей путей эвакуации
Для тех кто следит за работой над проектом нового СП 3.13130 не секрет, что в части управления эвакуацией появятся новые технические средства – звуковые и/или световые указатели путей эвакуации:
п. 10.1.1 Звуковое и/или световое указание путей эвакуации предназначается для предоставления информации о пути эвакуации людям с нарушениями слуха и зрения, а также повышения эффективности управления эвакуацией. Решение об оснащении здания, сооружения, помещения звуковым и/или световым указанием путей эвакуации осуществляется согласно заданию на проектирование. При необходимости оснащения звуковым и/или световым указанием путей эвакуации должны соблюдаться положения настоящего раздела.
Звуковое указание путей эвакуации следует предусматривать на путях эвакуации из здания или сооружения до выхода в незадымляемые лестничные клетки, в пожаробезопасную зону или непосредственно наружу, по которым в соответствии с заданием на проектирование проходит эвакуация слепых и/или слабовидящих людей.
Сразу обращу Ваше внимание, что в действующих ГОСТ Р 53325 и ГОСТ 34699 отсутствуют звуковые и/или световые указатели путей эвакуации, есть только светоуказатели направления движения и звуко-указатели эвакуационного выхода. На каких технических средствах автор новой редакции СП 3.13130 планировал строить системы – загадка.
Основной нормативный документ по обеспечению доступности зданий и сооружений МГН СП 59.13330.2020 поддерживает позицию автора новой редакции СП 3.13130 в части принятия решения об оснащении зданий и сооружений звуковыми указателями (устройствами ориентирования и информирования):
п.6.5.3 При необходимости здание или сооружение по заданию на проектирование допускается дополнительно оборудовать звуковыми устройствами ориентирования и информирования для обеспечения навигации инвалидов по зрению.
Автор проекта нового СП 3.13130 заложил следующие требования к звуковым и/или световым указателям путей эвакуации:
п. 10.2.3 Звуковые сигналы указателей путей эвакуации для обеспечения возможности локализации источника звука (определения его местоположения в пространстве и направления к нему) должны быть широкополосными и представлять собой отрезки «белого шума», имеющего неравномерность не более 16дБ в полосе частот от 500 до 4000 Гц.
п. 10.2.4 Световые сигналы должны представлять собой вспышки света, включающиеся синхронно со звуковыми широкополосными сигналами. Уровень освещенности при вспышке должен соответствовать требованиям подраздела 6.16 настоящего свода правил.
п. 6.16.5 Для светового оповещения должны использоваться вспышки белого или красного цвета. В пределах одного здания или сооружения следует использовать один цвет вспышек.
Подчеркнем два варианта цвета вспышки: белая или красная. ГОСТ Р 53325 и ГОСТ 34699 не содержат требования к цвету вспышки световых оповещателей, а вот ГОСТ 12.4.026 недавно внесенный в перечень нормативных документов к ФЗ-123, говорит нам о следующем:
п. 1. Область применения ГОСТ 12.4.026
Настоящий стандарт распространяется на сигнальные цвета, знаки безопасности и сигнальную разметку для производственной, общественной и иной хозяйственной деятельности людей, производственных, общественных объектов и иных мест, где необходимо обеспечение безопасности. Стандарт разработан в целях предотвращения несчастных случаев, снижения травматизма и профессиональных заболеваний, устранения опасности для жизни, вреда для здоровья людей, опасности возникновения пожаров или аварий.
Стандарт устанавливает:
- назначение, правила применения и характеристики сигнальных цветов;
п. 3.1 сигнальный цвет: Цвет, предназначенный для привлечения внимания людей к непосредственной или возможной опасности, рабочим узлам оборудования, машин, механизмов и/или элементам конструкции, которые могут являться источниками опасных и/или вредных факторов, пожарной технике, средствам противопожарной и иной защиты, знакам безопасности и сигнальной разметке.
п. 5. Сигнальные цвета
Настоящий стандарт устанавливает следующие сигнальные цвета: красный, желтый, зеленый, синий.
п. 5.1.1 Сигнальные цвета необходимо применять:
- обозначения пути эвакуации.

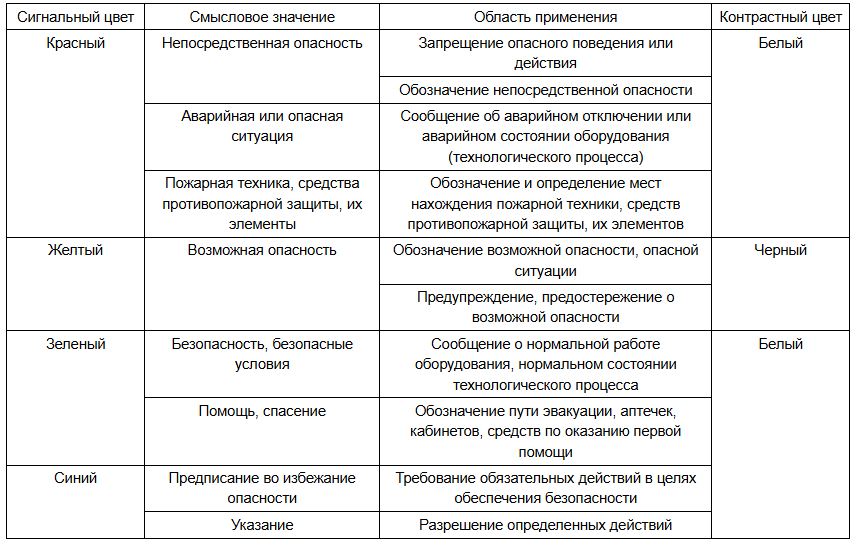

п. 5.1.1.1 Таблица 1 – Смысловое значение, область применения сигнальных цветов и соответствующие им контрастные цвета
5.1.2 Красный сигнальный цвет следует применять:
- сигнальных ламп и табло с информацией, извещающей о нарушении технологического процесса или условий безопасности: “Тревога”, “Неисправность” и др.;
5.1.3 Не допускается использовать красный сигнальный цвет:
- на пути эвакуации во избежание путаницы и замешательства (кроме запрещающих знаков безопасности и знаков пожарной безопасности).
5.1.6 Зеленый сигнальный цвет следует применять:
- для обозначения безопасности (безопасных мест, зон, безопасного состояния);
- обозначения пути эвакуации;
- эвакуационных знаков безопасности и знаков безопасности медицинского и санитарного назначения.
Как можно заметить, белый цвет, тут даже не фигурирует как основной. Помимо красного присутствует зеленый цвет, который, все мы знаем, на подсознательном уровне обозначает безопасность – в нашем случае безопасность путей эвакуации.
Согласно ст. 6 ФЗ-123, одним из способов подтверждения соответствия ФЗ является выполнение требования пожарной безопасности, которые содержаться национальных стандартах, сводах правил, а также в иных документах содержащих требования пожарной безопасности, которые включены в перечень документов по стандартизации в результате применения которых на добровольной основе обеспечивается соблюдение требований ФЗ-123. Выборочное применение требований ГОСТ 12.4.026, который фигурирует в проекте нового СП 3.13130, это прямое нарушение выбранного пути подтверждения соответствия.
Эвакуация маломобильных групп населения (МГН) серьезный вопрос, поэтому хотелось бы опираться также и на профильный нормативные документы, где как не там должны быть расписаны особенности восприятия сигналов МГН с нарушениями слуха и зрения.
“ГОСТ Р 70713-2023: Маяки светозвуковые для маломобильных групп населения”, по всем признакам мог лечь в основу появления данных технических средств в своде правил.
п. 1 Область применения
Настоящий стандарт распространяется на следующие светозвуковые устройства для маломобильных групп населения:
- светозвуковые маяки;
- светозвуковые оповещатели;
- светозвуковые информаторы, указатели.
Настоящий стандарт устанавливает общие и технические требования, условия применения светозвуковых устройств для маломобильных групп населения. Также одно устройство может объединять в себе несколько видов и функций. Поэтому далее по тексту стандарта все виды устройств будут обозначены как светозвуковые маяки.
Определение светозвуковых маяков не вошло в термины п. 3 и было разрешено в разделе Введение:
Светозвуковые маяки — это комплексные информационные, визуально акустические системы информирования, навигации, оповещения, предназначенные для восприятия всеми посетителями, включая тотально незрячих и тотально глухих. Маяки обеспечивают доступность передаваемой информации, ориентирование на объекте посетителей как в обычном режиме работы, так и при чрезвычайных ситуациях.
п. 3.1.3 светозвуковой информатор [указатель]: Устройство, при активации которого происходит передача визуальной и речевой информации, указывающих возможное направление движения от источника информации, и/или доступно передающее информацию, помогающую свободно ориентироваться в пространстве.
п. 3.1.14 световой маяк: Устройство, обеспечивающее передачу световых сигналов, визуальной информации определенной яркости и определенной продолжительности, предназначенное для ориентирования и направления движения человека на этот сигнал.
п. 3.1.20 тифлокомментирование: Лаконичное описание пространства, объекта или действия, которые непонятны слепому или слабовидящему без специальных словесных пояснений.
п.4.2 Применение светозвуковых маяков различных видов обеспечивает:
- своевременное распознавание ориентиров на объекте;
- точное определение места нахождения и мест, являющихся целью посещения, в том числе эвакуационных выходов, зон безопасности, мест сбора;
- применение оборудования и решений, соответствующих особенностям нозологий инвалидов и МГН;
- ориентацию и получение информации посетителем как в светлое, так и в темное время суток, в том числе внутри здания при отключении освещения;
- сокращение времени и усилий на получение необходимой информации;
- непрерывную информационную поддержку на всем пути следования на объекте;
- обозначение опасных и недоступных зон (при необходимости).
п. 4.4 Светозвуковые маяки доступные для МГН, могут быть отдельными или комплексными элементами:
- системы информирования, навигации (пассажира, посетителя);
- СОУЭ;
- единой навигационной системы.
п. п. 5.3 Технические средства информации, сигнализации, оповещения должны обеспечивать посетителям возможность однозначной идентификации объектов и мест посещения, получения информации о размещении и назначении функциональных элементов, об ассортименте и характере услуг, надежной ориентации в пространстве, предупреждения об опасности в экстремальных ситуациях, расположении путей эвакуации и т. п.
п. 5.4 Светозвуковые маяки, оповещатели, выполняющие функцию СОУЭ, указывающие направление движения, подключенные к системе оповещения и управления эвакуацией людей при пожаре, к системе оповещения о стихийных бедствиях, следует устанавливать в помещениях и зонах общественных зданий и сооружений, и производственных помещениях. В дошкольных образовательных организациях оповещатели следует устанавливать только на путях эвакуации, местах сбора, пожаробезопасных зонах.
п. 5.5 Параметры звуковых и световых сигналов СОУЭ в зданиях и сооружениях должны учитывать особенности сенсорных нарушений и восприятия МГН, особенно с пониженным слухом и (или) зрением
п. 5.11 По виду зрительной информации светозвуковые маяки могут быть в виде сигнальных светильников, излучающими импульсы света небольшой яркости или с постоянным светом.
Цвет свечения маяков должен быть на путях безопасного движения и в составе СОУЭ — зеленым, в зонах повышенного внимания — желтым, а в зонах опасных или с ограниченной доступностью — красным.
Так может все-таки вот оно? Зелёный цвет – безопасный путь эвакуации. Красный – опасный путь.
5.20 Для привлечения внимания тотально глухих инвалидов световые импульсные сигналы маяков повышенной яркости должны соответствовать СП 3.13130.2009.
5.21 Светозвуковые маяки в составе СОУЭ следует размещать в зонах, где маломобильный посетитель может оказаться один или в шумных помещениях таким образом, чтобы расстояние от оповещателя до наиболее удаленного места составляло не более 15 м. В больших открытых пространствах, где это расстояние может превышать 30 м, оповещатели следует размещать по периметру с промежутками не более 30 м.
Хочется отметить, что в проекте нового СП 3.13130 вводится Приложение Г (обязательное) “Определение области действия светового оповещателя”. Непонятно одно, зачем вводить расчет, если есть конкретные требования приведенные в профессиональном ГОСТ Р 70713-2023.
5.25 Включение маяка как элемента СОУЭ должно соответствовать СП 3.13130.2009.
5.27 Речевая информация маяков, работающих в качестве информаторов, указателей должна быть разработана в соответствии с принципами тифлокомментирования по ГОСТ Р 59813.
Особенности оповещения и управления МГН должны быть учтены. Доступная среда должна соответствовать всем требованиям пожарной безопасности с обязательным учетом профильных нормативных документов. Безосновательно вводить требования к техническим средствам, не имея под ними материально техническую базу (ст.3 184-ФЗ).
Подводя итоги данной статьи, хотелось бы надеяться, что в обозримом будущем на нормативном уровне будут предприняты все шаги, чтобы СОУЭ была не только системой оповещения, но и управления эвакуации людей при пожаре с учетом места возникновения пожара (возгорания) с возможностью выбора наиболее безопасных маршрутов.
