Защита кабельных каналов и кабельных непроходных шахт. Изменения 1 СП 486.1311500
Главный специалист отдела пожарной безопасности проектного бюро ООО “Киевская площадь” с 18-летним опытом в проектирования систем противопожарной защиты на различных объектах.
16 июня 2025 года вступили в силу изменения 1 в СП 486.1311500, которые пока еще вызывают вопросы и требуют уточнений. Ранее нами были сделаны:
- обзор основных изменений 1 в СП 486.13130;
- серия публикаций по защите электрощитов: о каких щитах идет речь и какие варианты технических решений есть сейчас и есть ли.
В данной статье предлагаем разобраться в неоднозначной трактовке требования из Таблицы 2 СП 486.1311500 – Сооружения.
| Объект защиты | АУП | СПС |
|---|---|---|
| Нормативный показатель | ||
| 12. Кабельные каналы и кабельные непроходные шахты зданий для прокладки кабелей (проводов) с объемом горючей массы более 1,5 литров на метр кабельной линии (электропроводки) | – | независимо от объема |
Новое требование обязывает проектировщиков систем учитывать, что при наличии объема горючей массы более 1.5 литров на 1 метр кабельной линии (электропроводки) следует защищать системой пожарной сигнализации независимо от объема кабельные каналы и кабельные непроходные шахты. Давайте попробуем разобраться с этим требованием и с тем, как можно его реализовать.
Содержание статьи
Что такое кабельные каналы и кабельные непроходные шахты?
Терминологическая путаница: каналы и шахты
Начнем с главного. Чтобы выполнить это требование, нужно разобраться в терминах и определениях, которые появились в таблице.
Отчасти попытки разъяснить к чему именно предъявляются данные требования были приняты в примечании к таблице 2 СП 486.1311500:
Примечание к таблице 2 СП 486.1311500
- Под кабельными сооружениями в настоящем своде правил понимаются тоннели, проходные шахты, этажи, двойные полы, галереи, камеры, используемые для прокладки кабелей (в том числе совместно с другими коммуникациями).
В примечании к таблице 2 СП 486.1311500 указаны “проходные шахты”, тогда как в требовании прописаны “непроходные”. Возможно, подразумевались оба варианта, поэтому текущая формулировка выглядит неоднозначной. Кабельные каналы и непроходные шахты для прокладки кабелей (проводов) могут быть как горизонтальными, так и вертикальными. Поскольку уточнений в требованиях СП 486.1311500 не дано, получается, что защита требуется в обоих случаях.
Попробуем разобраться в терминологии, обратившись к другим нормативным документам, а именно к национальному стандарт ГОСТ Р ИСО 6707-1-2020 Здания и сооружения.
Пункт 1 Область применения ГОСТ Р ИСО 6707-1-2020
В настоящем стандарте содержатся термины и определения общих понятий в целях создания словаря терминов, используемых при строительстве зданий и инженерных сооружений.
Стандарт включает в себя:
a) базовые термины, на которых могут быть основаны более узкие понятия;
b) более узкие термины, используемые в нескольких областях строительства и часто используемые в стандартах, нормативных документах и договорных отношениях.
п.3.3.4.12 шахта, канал (duct): Пространство (3.2.1.1) для пропуска воздуха, газов, кабелей (3.4.4.54), труб (3.3.4.17) и т.д.
Примечание 1 – У термина “канал” есть омонимы. См. 3.1.3.61 и 3.3.4.14.
п.3.3.4.14 канал, лоток (conduit): Труба (3.3.4.17), желоб (3.3.4.16) или тоннель (3.1.3.18), используемые для транспортирования жидкостей, или кабель-канал, используемый для прокладки электрических проводов или кабелей (3.4.4.54).
Как можно видеть, ситуация становится еще менее ясной. Формального определения для понятий проходной или непроходной шахты не приводится, при этом канал приравнивается к шахте.
Разъяснения ВНИИПО
В адрес МЧС России было направлено обращение с просьбой уточнить, что именно подразумевал автор изменений СП 486.1311500. В полученном ответе содержится следующая информация:
При работе с терминами «кабельный канал» и «кабельная непроходная шахта», указанными в п. 12 таблицы 2 СП 486.1311500.2020 «Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Нормы и правила проектирования» следует руководствоваться положениями п. 2.3.3 Правил устройства электроустановок (6-е издание). Дополнительно сообщаем, что специалистами института проводится работа по разработке свода правил, который будет включать в себя определения и требования к сооружениям электротехнической и энергетической инфраструктуры.
Чтобы разобраться в ответе сотрудников ВНИИПО, обратимся к упомянутому ими ПУЭ 6 п. 2.3.3:
ПУЭ 6 п. 2.3.3
Кабельным каналом называется закрытое и заглубленное (частично или полностью) в грунт, пол, перекрытие и т. п. непроходное сооружение, предназначенное для размещения в нем кабелей, укладку, осмотр и ремонт которых возможно производить лишь при снятом перекрытии.
Кабельной шахтой называется вертикальное кабельное сооружение (как правило, прямоугольного сечения), у которого высота в несколько раз больше стороны сечения, снабженное скобами или лестницей для передвижения вдоль него людей (проходные шахты) или съемной полностью или частично стенкой (непроходные шахты).
Под кабельным кабельным каналом подразумевается горизонтальное сооружение, а под непроходной шахтой вертикальное со съемной частично или полностью стенкой.
Важно! Напомним, что применение ПУЭ в системах противопожарной защиты носит добровольный характер, поскольку данный документ не входит в перечень документов для добровольного применения по 123-ФЗ.
Как защитить системой пожарной сигнализации кабельные каналы и кабельные непроходные шахты по требованиям СП 486.1311500?
Прежде чем перейти к ответу на вопрос, отдельно отметим, что для кабельных каналов и непроходных шахт автор СП 486.1311500 не прописал послабления, как это сделано в случае с прокладкой кабелей за подвесными потолка и фальшполами.
Примечание к п. 10 Таблицы 2 СП 486.1311500:
2)Кабельные сооружения, пространства за подвесными потолками и между двойными полами АУП и СПС не оборудуются (за исключением пунктов 1-3 настоящей таблицы):
а) при прокладке кабелей (проводов) в стальных трубах или стальных сплошных коробах с открываемыми сплошными крышками, огнестойких коробах, а также при применении иных технических решений, обеспечивающих требуемые эксплуатационные характеристики и сохранение работоспособности в условиях стандартного температурного режима пожара электропроводок систем противопожарной защиты по ГОСТ Р 53316.
То есть при расчёте объёма горючей массы, мы должны учитывать все кабели независимо от способа их прокладки.
Теперь поговорим о реализации требования СП 486.1311500 по защите системой пожарной сигнализации кабельных каналов и кабельных непроходных шахт. В этом нам поможет вторая часть ответа на обращение в МЧС России, в котором было указано следующее:
По мнению специалистов института, для защиты вертикальных кабельных шахт большой высоты могут быть использованы как аспирационные дымовые извещатели с вертикальным расположением воздухозаборных труб, так и линейные тепловые извещатели, прокладываемые совместно с кабельной продукцией. Допускается также применение точечных тепловых или дымовых извещателей, устанавливаемых на расстоянии друг от друга по вертикали в соответствии с требованиями таблиц 1 и 2 СП 484.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования».
Как мы видим из ответа, нам предлагается установка аспирационных дымовых линейных тепловых, точечных тепловых или дымовых извещателей согласно требованиям СП 4841311500.
Требования к установке аспирационными дымовыми извещателей
Из положения СП 484.1311500.2020 по аспирационными дымовыми извещателям:
СП 484.1311500.2020
п.5.5 Технические средства СПА следует применять в соответствии с требованиями ТД изготовителя (в части, не противоречащей настоящему своду правил), с учетом климатических, механических, электромагнитных и других воздействий в местах их размещения, а также при прохождении в установленном порядке процедуры оценки соответствия.

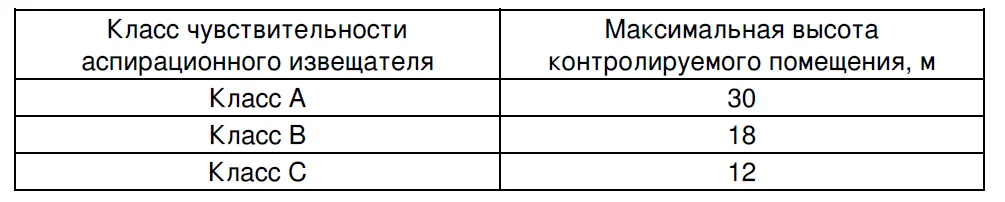

п.6.6.23 Аспирационные ИП применяются для контроля помещений высотой до 30 м. Радиус зоны контроля воздухозаборного отверстия аспирационного ИП составляет 6,4 м. Класс аспирационного ИП в зависимости от высоты контролируемого помещения определяется в соответствии с таблицей 6.1.
п.6.6.5 Для аспирационных ИП воздухозаборные отверстия приравниваются к дымовым точечным ИП только в части, касающейся требований к их размещению (с учетом специальных требований к аспирационным ИП, изложенным в настоящем своде правил). Остальные требования (требования к ЗКСПС, контроль каждой точки двумя ИП, реализация алгоритмов принятия решения о пожаре и прочие) применяются к аспирационным ИП в целом.
п.6.6.8 Допускается встраивание воздухозаборных труб аспирационных ИП в строительные конструкции или элементы отделки помещения с сохранением доступа к воздухозаборным отверстиям.
п.6.6.13 Минимальное расстояние от уровня перекрытия (уровня подвесного или натяжного потолка) до воздухозаборного отверстия аспирационного ИП не регламентируется. Максимальное расстояние должно быть не более 900 мм.
Вертикальное расположение воздухозаборных труб и воздухозаборных отверстий не предусмотрено в СП 484.1311500.2020 и в технической документацией на аспирационные ИП от производителей. Однако, выполнив единственное требование п. 6.6.13 и расположив воздухозаборные отверстия аспирационных ИП не более чем на 900 мм от перекрытия кабельного канала, шахты, никто не запрещает дублировать отверстия на всю высоту кабельного канала, шахты. При этом блок обработки аспирационного ИП можно расположить как в верхней, так и в нижней части, предварительно произведя расчёты согласно технической документации производителя.
Требования к установке линейных тепловых, точечных тепловых и дымовых извещателей
Из положения СП 484.1311500.2020 по линейным тепловым, точечным тепловым, точечным дымовым ИП:
СП 484.1311500.2020
6.6.5 Для линейных ИП зона контроля представляет собой протяженный симметричный (относительно проекции чувствительного элемента теплового линейного ИП или оптической оси дымового линейного ИП на горизонтальную плоскость) участок шириной, равной двум радиусам зоны контроля для тепловых линейных ИП, и 9 м – для дымовых линейных ИП. Длина зоны контроля определяется техническими характеристиками линейного ИП конкретного типа. Для ИПДЛ длина зоны контроля определяется с учетом положений пункта 6.6.18 настоящего свода правил. Для линейных многоточечных тепловых ИП зона контроля представляет собой совокупность зон контроля чувствительных элементов, аналогичных зонам контроля тепловых точечных ИП.
6.6.9. При невозможности установки ИП непосредственно на перекрытии допускается их установка на тросах, а также стенах, колоннах и других строительных конструкциях, на оборудовании инженерных систем, если это не противоречит требованиям нормативных документов по данным инженерным системам и ТД изготовителей инженерного оборудования. При этом должно быть обеспечено устойчивое положение и ориентация ИП в пространстве в соответствии с ТД изготовителя. При установке ИП на стене их следует располагать на расстоянии не менее 100 мм от ИП до угла между стенами, а также до угла между стеной и потолком. При установке ИП на потолке их следует располагать на расстоянии не менее 500 мм от ИП до угла между стеной (перегородкой) и потолком.
Примечание: графический материал к данному требованию приведен на рисунке Г.1 приложения Г к СП 484.1311500.2020.
6.6.15 Точечные тепловые ИП следует применять для защиты помещений высотой до 9 м включительно, при этом радиус зоны контроля точечных тепловых ИП должен составлять не более 3,5 м.
6.6.16 Точечные дымовые ИП следует применять для защиты помещений высотой до 12 м включительно, при этом радиус зоны контроля точечных дымовых ИП должен составлять не более 6,4 м.
п.6.6.12 Расстояние от уровня перекрытия (уровня подвесного или натяжного потолка) до чувствительного элемента точечного ИП (верхнего края захода тепловых, дымовых или газовых потоков в корпус ИП) в месте его установки, в том числе при установке в специальные монтажные комплекты для подвесного или натяжного потолка, должно быть не менее 25 мм, не более 600 мм — для дымовых ИП и не более 150 мм для тепловых ИП.
Установка вертикально точечных тепловых или дымовых извещателей, на расстоянии друг от друга по вертикали не регламентируются таблиц 1 и 2 и СП 484.1311500.2020 в целом.
Вариантов установки в рамках требований СП 484.1311500.2020 всего 2:
Требование к установке линейных тепловых извещателя (термокабеля) аналогичны точечным тепловым извещателям, единственное как и в случае с аспирационными извещателями помимо установки на перекрытии мы можем дублировать проложив его на всю высоту кабельного канала, шахты с учетом обязательного требования (на перекрытии).
Следует помнить, что выбирая один из упомянутых выше вариантов мы должны проводить на основе характеристик преобладающей горючей нагрузки и фактора пожара на его начальной стадии, с учетом возможных ложных срабатываний от факторов схожих но не связанных с пожаром (Например: Рабочий нагрев кабелей прокладываемых в шахте).
Согласно требованиям СП 484.1311500.2020:
СП 484.1311500.2020
п.6.2.1 Выбор типа ИП следует проводить на основе характеристик преобладающей горючей нагрузки и преобладающего фактора пожара на его начальной стадии, а также с учетом требований пункта 6.5 настоящего свода правил.
6.5.1. Защиту от ложных срабатываний следует обеспечивать одним или комбинацией следующих мероприятий:
- выбором типа и класса ИП;
- применением ИП, не реагирующих на факторы, схожие, но не связанные с пожаром и присутствующие при нормальном функционировании объекта (пыль, пар, резкие перепады температуры (например, при открытии дверей), сценический дым, дым и излучение от сварочных работ, солнечное излучение и другие)…
Любое отступление от требований СП 484.1311500.2020 потребуют разработки специальных технический условий (СТУ). Например, если мы захотели защитить шахту высотой свыше 12 м точечными дымовыми извещателями.
Выводы
Требование Изменения 1 СП 486.1311500, несмотря на существующую терминологическую неопределенность, является обязательным к исполнению. На текущий момент проектировщикам необходимо:
Окончательное устранение противоречий в терминах — задача будущих редакций нормативных документов, однако это не отменяет необходимости применять требование уже сегодня на основе имеющихся разъяснений.
