При проектировании водяного пожаротушения иногда возникает спорный вопрос: “ставить ли дополнительные оросители под коробами вентиляции?”
При расстановке оросителей, помимо соблюдения нормативного расстояния (от потолка, между оросителями, между стеной и оросителем), нужно учитывать конструктивные особенности плиты перекрытия (потолка) и наличие инженерных коммуникаций под потолком, например, наличие вентиляционных воздуховодов и их размеры.
В свою очередь под габаритным инженерным оборудованием под потолком нужно дополнительно предусматривать оросители. Вот как это написано в СП 485.1311500.2020:
Согласно этому пункту под различными площадками или коробами вентиляции шириной более 750 мм нужно ставить дополнительные оросители.
Однако есть одно уточнение: “если они препятствуют орошению защищаемой поверхности”. Значит, нужно убедиться, что указанные воздуховоды препятствуют орошению (или не препятствуют).
Как это сделать? Можно посмотреть эпюру орошения конкретного оросителя и сопоставить распределение воды от него с учетом высоты установки оросителя, расстояния от воздуховода, габаритов и высоты установки самого воздуховода.

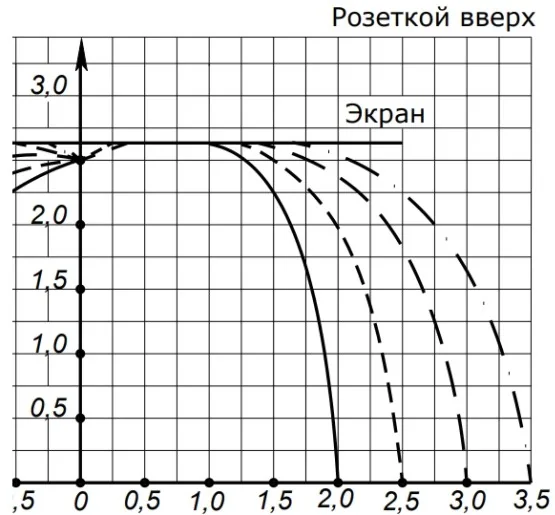

Например, возьмем эпюру орошения оросителя типа “СВУ” (розеткой вверх) производства ЗАО ПО “Спецавтоматика” г.Бийск .

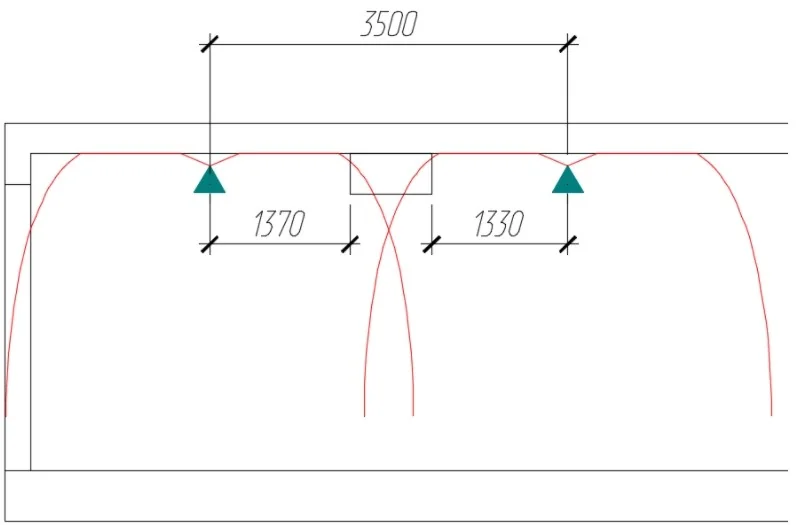

Сопоставим эпюры орошения двух оросителей, установленных розеткой вверх на максимальном расстоянии друг от друга, и воздуховод размерами 800*400 (ширина* высота, мм). Представим, что условно короб расположен вплотную к потолку и примерно посередине между оросителями:

о рисунку видно, что эпюра орошения лишь слегка задевает воздуховод и площадь под ним будет орошаться. Но оросители стоят на максимальном расстоянии и короб вентиляции точно посередине между ними.

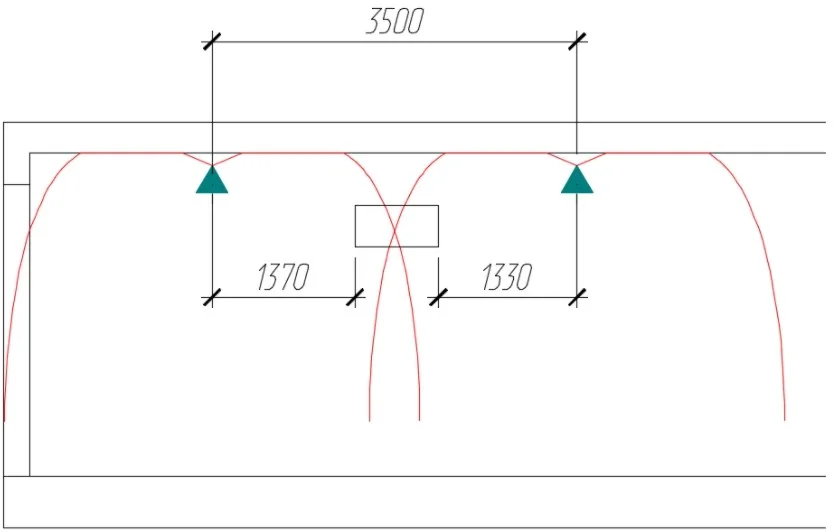

Теперь опустим короб на расстояние 0,5м ниже:

На рисунке видно, что эпюры орошения “режутся” коробом вентиляции, и чем больше будет расстояние от потолка до короба орошения, или чем больше его ширина, тем сильнее он препятствует орошению поверхности пола под ним. Следовательно, нужно предусматривать дополнительные оросители под таким воздуховодом.

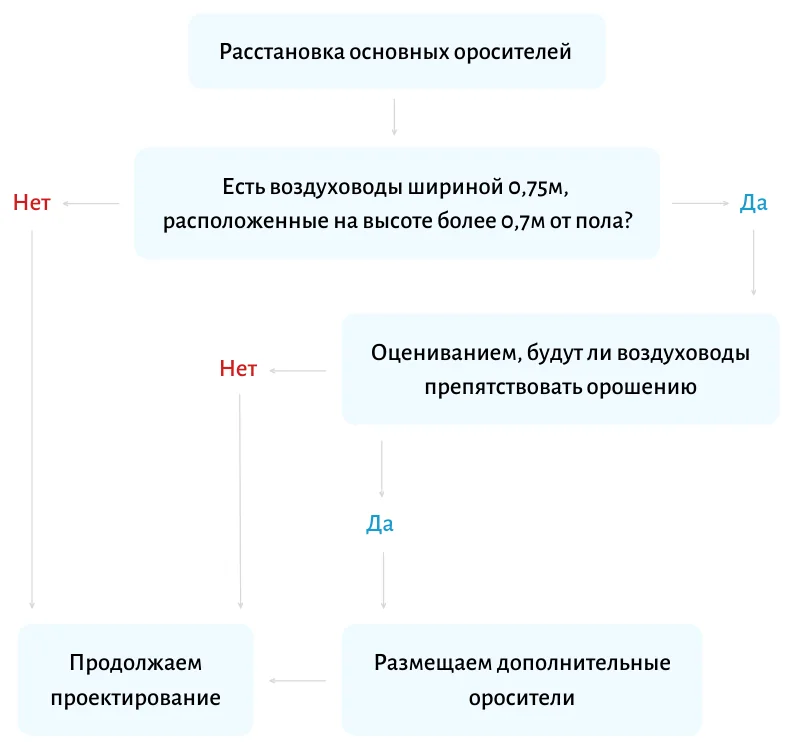

Алгоритм расстановки оросителей будет выглядеть следующим образом:

Кратко его можно описать так: сначала расставляются основные оросители на необходимом расстоянии, затем определяется какие конструкции/инженерные коммуникации будут препятствовать орошению пола основными оросителями и уже под ними размещаются дополнительные оросители.

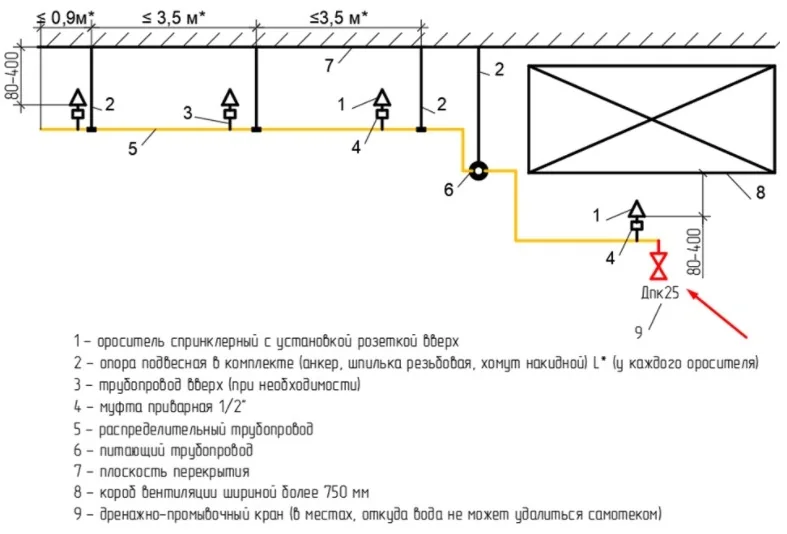

Кроме того, необходимо учитывать, что питающие и распределительные трубопроводы предусматриваются с уклоном для слива воды при необходимости. Особенно это важно для воздушных спринклерных установок пожаротушения. На практике очень часто бывает так, что дополнительный ороситель под воздуховодом находится ниже питающего трубопровода, следовательно там будет скапливаться вода. В таком случае в нижней точке трубопровода с дополнительным оросителем нужно предусмотреть сливной кран для удаления остатков воды, как это показано на рисунке ниже для примера:
