Как определить площадь этажа в пределах пожарного отсека

Как определить площадь этажа в пределах пожарного отсека?

Для лучшего понимания определения площади этажа в пределах пожарного отсека, представим его в виде импровизированной формулы.

S_эт.от. – площадь этажа в пределах пожарного отсека, м²;

S_эт.ф. – фактическая площадь этажа, ограниченная внутренним периметром наружных стен здания или противопожарными стенами 1-го типа, м²;

К – критерии (дополнительные требования), которые могут как увеличить, так и уменьшить искомую величину, м².

Какие дополнительные критерии влияют на величину площади этажа в пределах пожарного отсека?

Данные критерии приведены в пункте 6 СП 2.13130.2020 и звучат они следующим образом:

1. Площадь этажа здания в пределах пожарного отсека определяется по внутреннему периметру наружных стен этажа без учета площади лестничных клеток, за исключением специально оговоренных случаев. При частичном или полном отсутствии наружных стен указанная площадь определяется площадью пола.

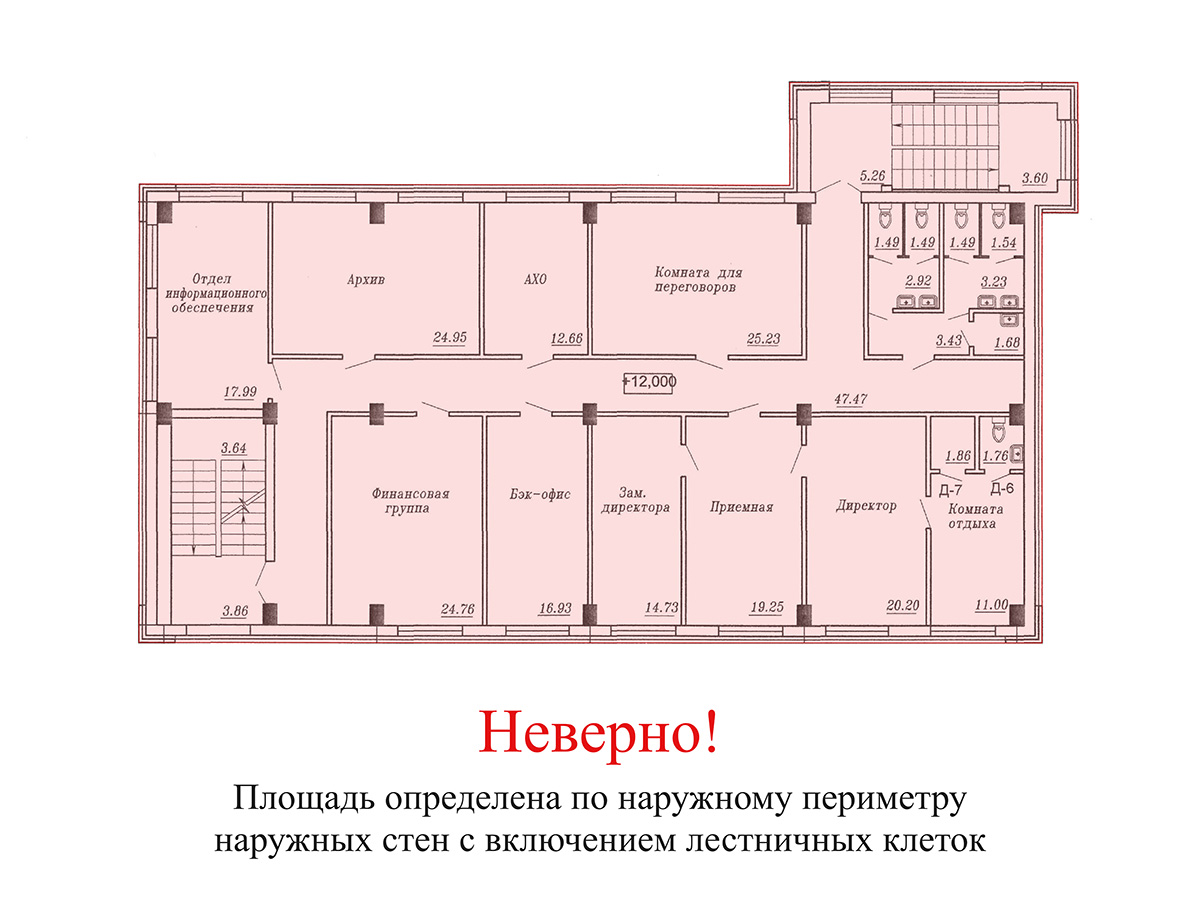

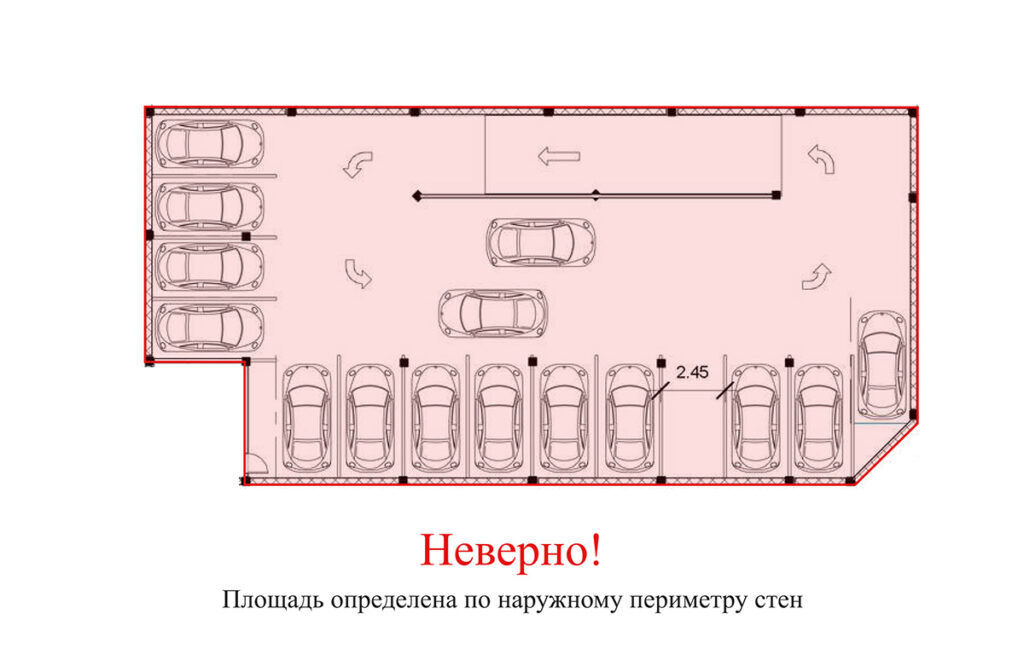

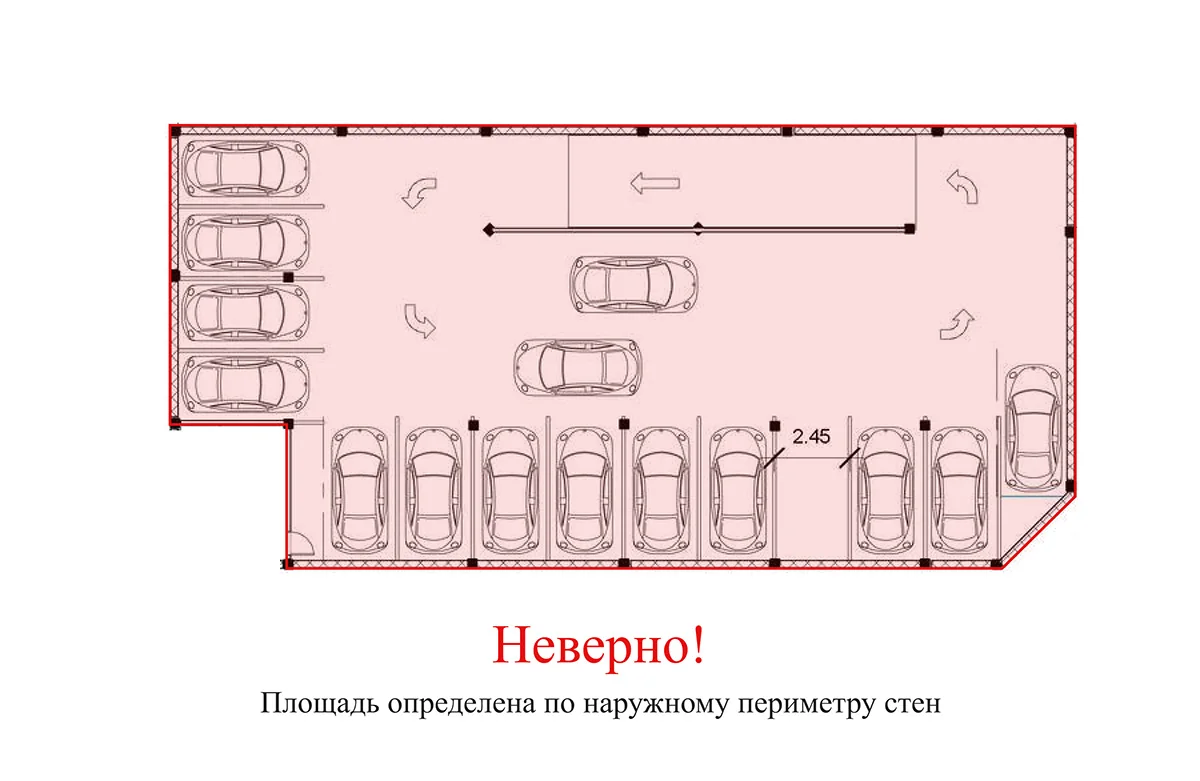

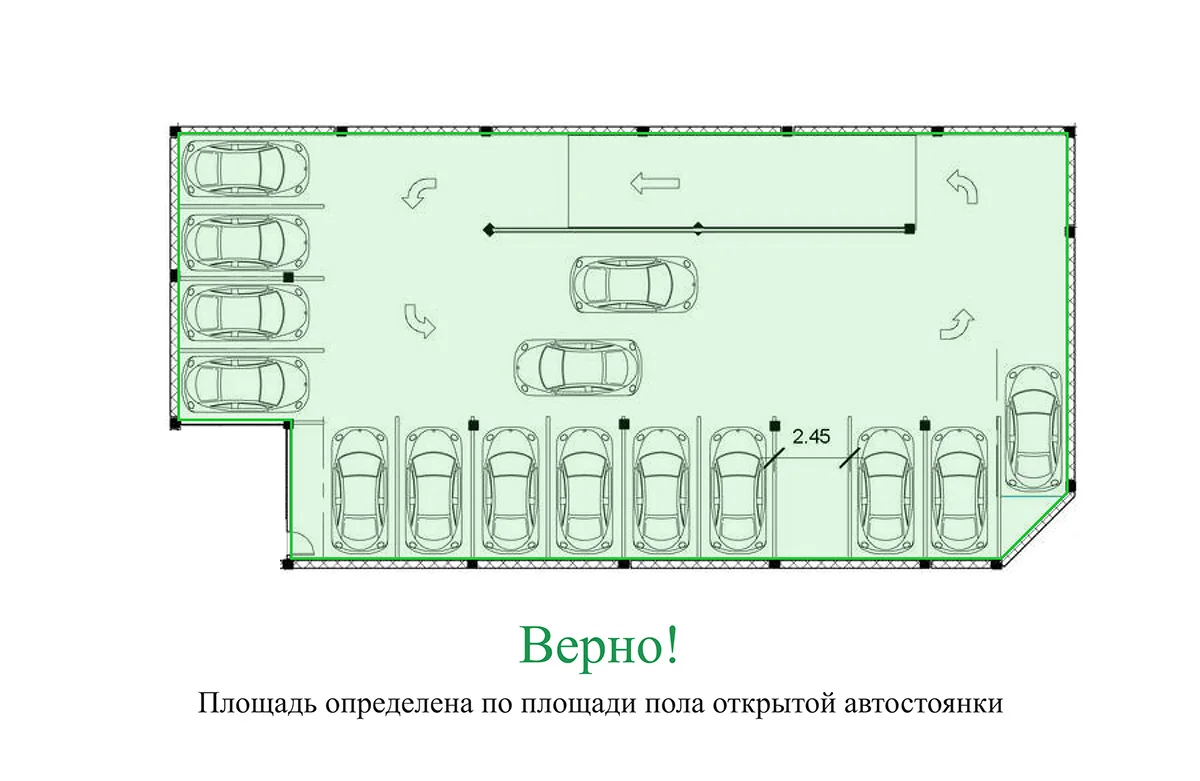

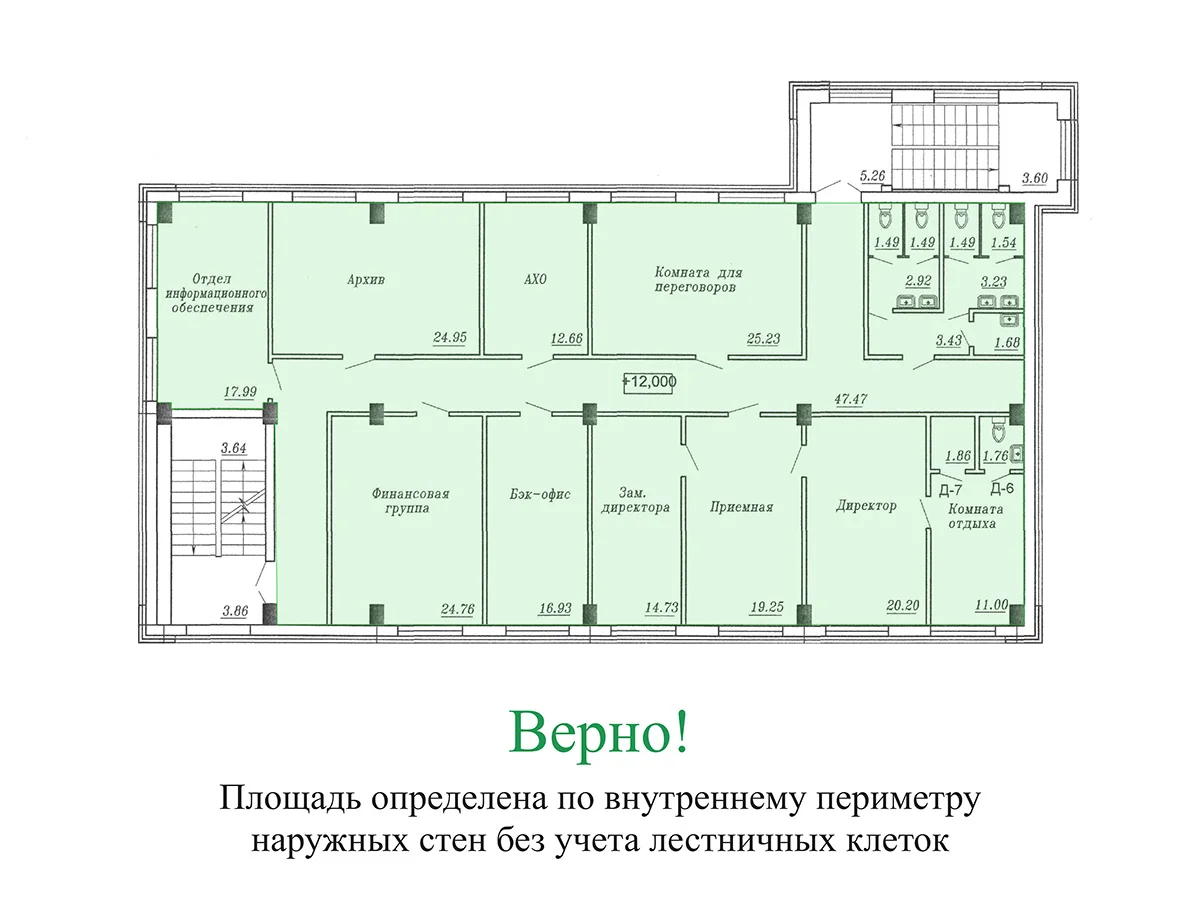

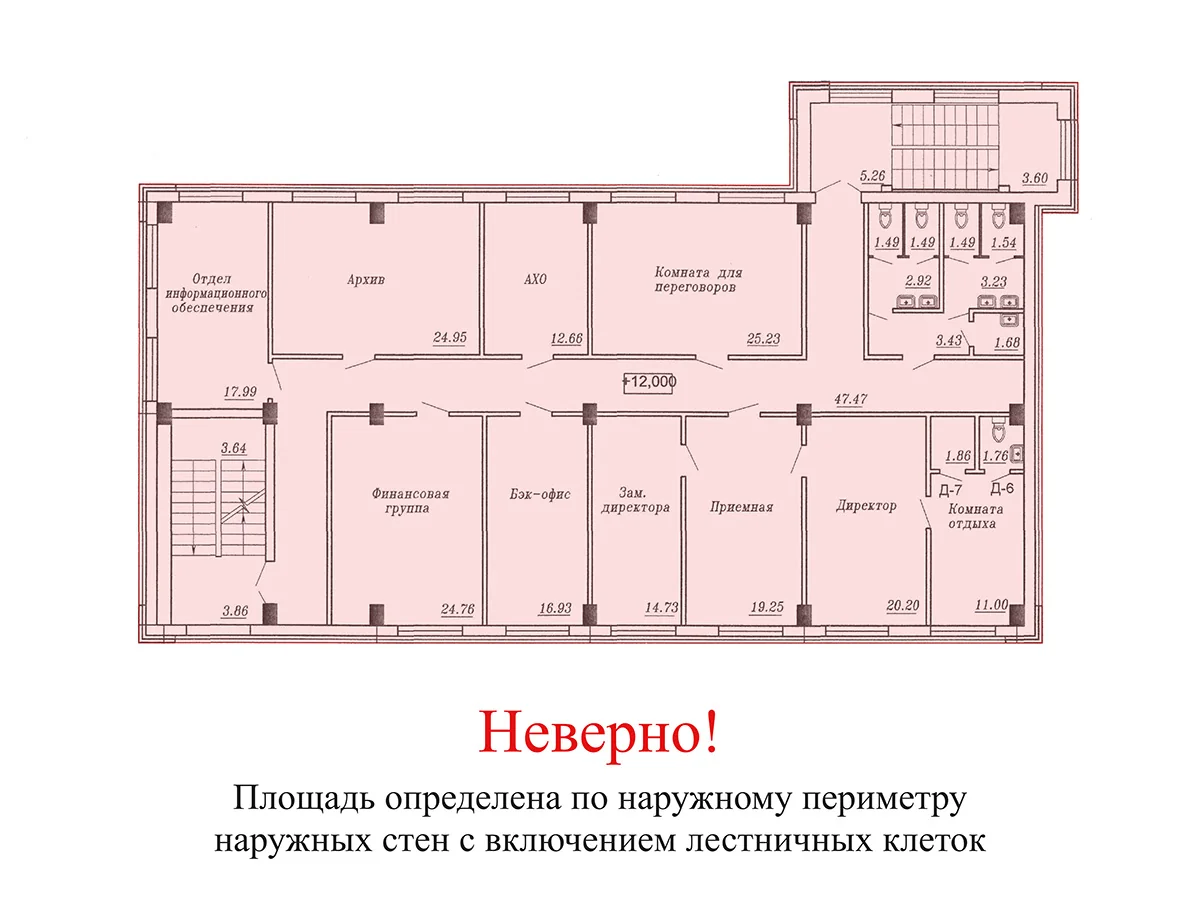

Первый критерий говорит о том, что площадь этажа в пределах пожарного отсека определяется именно по внутреннему, а не наружному периметру стен (рис. 1, 2). Кроме этого в нее не включается площадь лестничных клеток (рис. 1, 2), а при отсутствии наружных стен (например, открытая автостоянка), площадь этажа стоянки определяется площадью пола (рис. 3, 4).

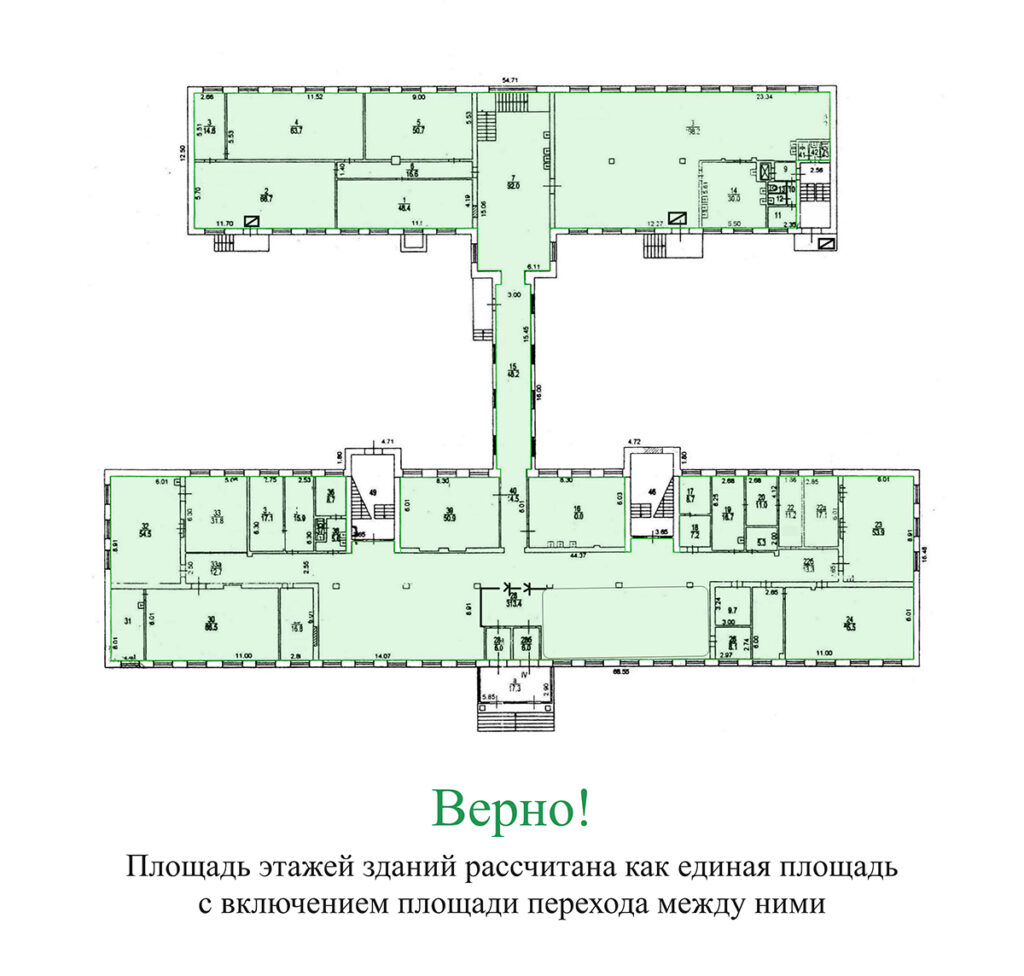

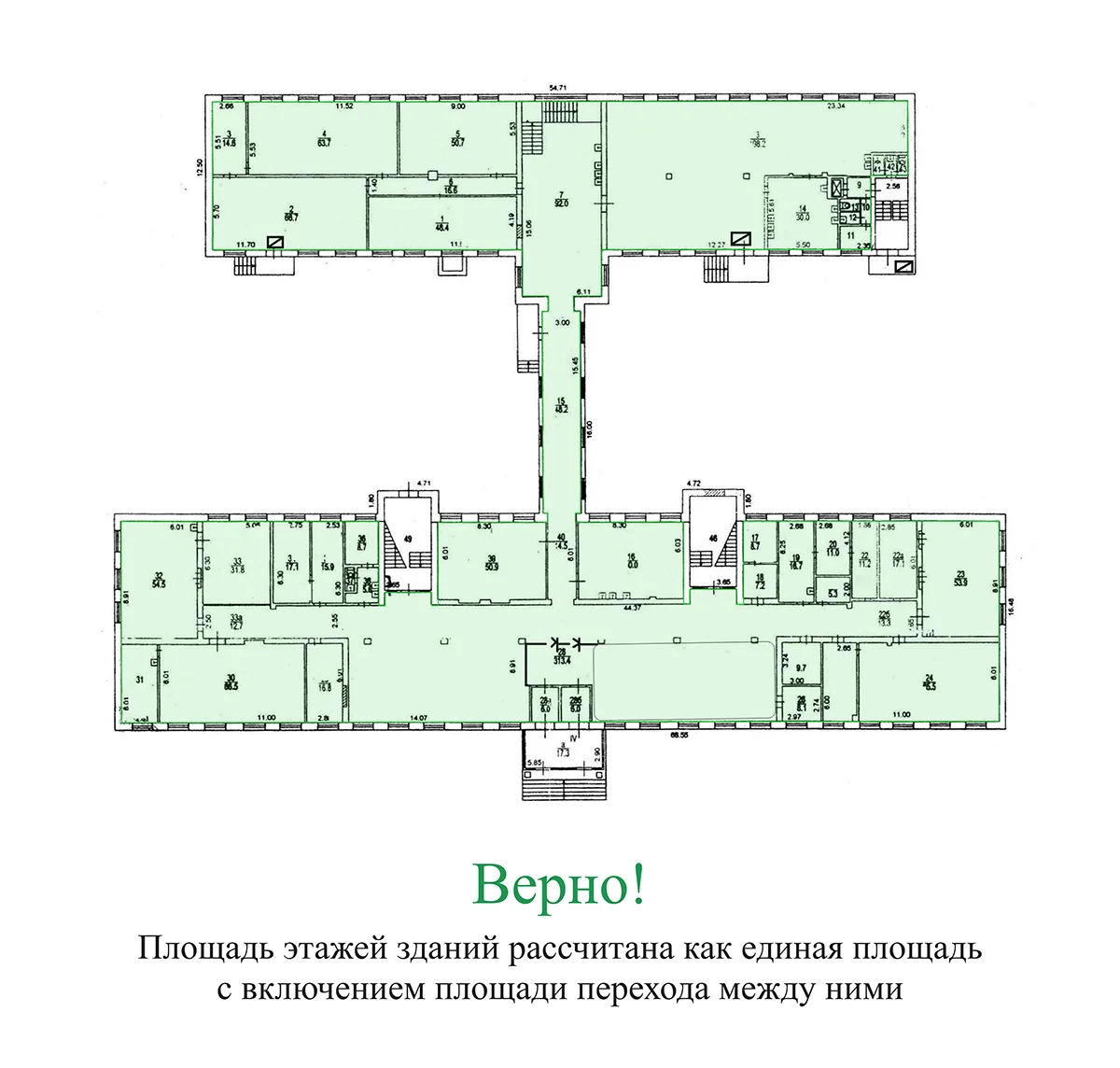

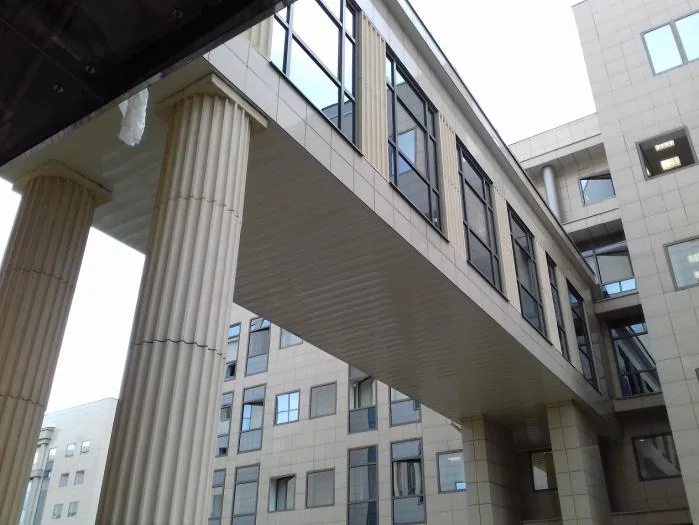

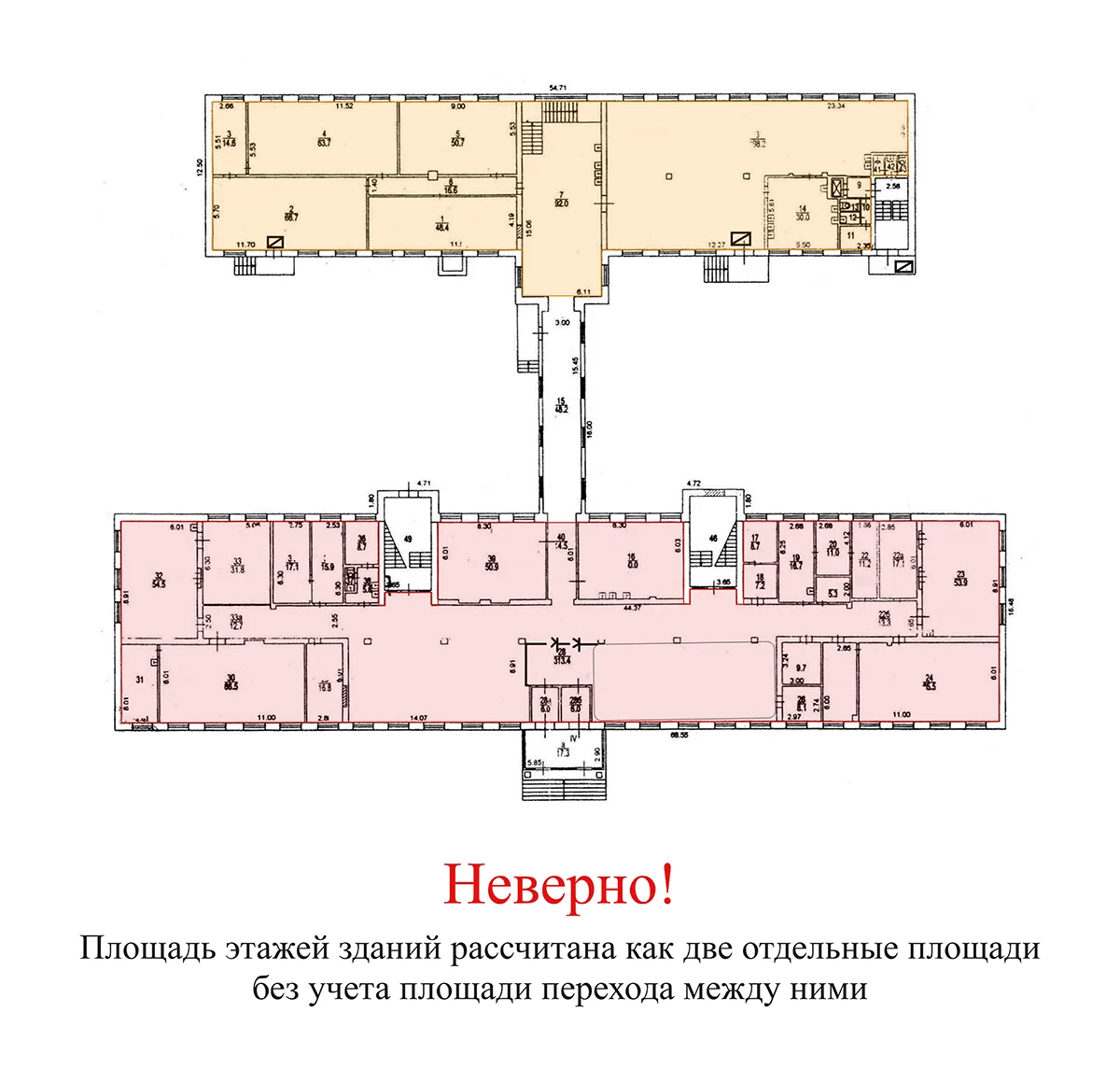

2. Площадь этажа в пределах пожарного отсека зданий, соединенных переходами, тоннелями или галереями, следует рассчитывать путем суммирования площадей соединяемых этажей зданий и площадей переходов, тоннелей или галерей (рис. 5, 6, 7).

Важно! Если переход разделяет здание на два отдельных противопожарных отсека, то в таком случае, площадь этажа в пределах пожарного отсека будет считаться для двух отсеков отдельно.

При этом также необходимо помнить, что для выделения пожарных отсеков применяются противопожарные стены 1-го типа и (или) перекрытия 1-го типа. При несоблюдении данного условия переход не будет разделять здания на два противопожарных отсека.

3. В производственных и складских зданиях (Ф5.1, Ф5.2 и Ф5.3) при наличии открытых проемов в перекрытиях площадь этажа в пределах пожарного отсека следует рассчитывать путем суммирования площадей этажей, соединенных проемами.

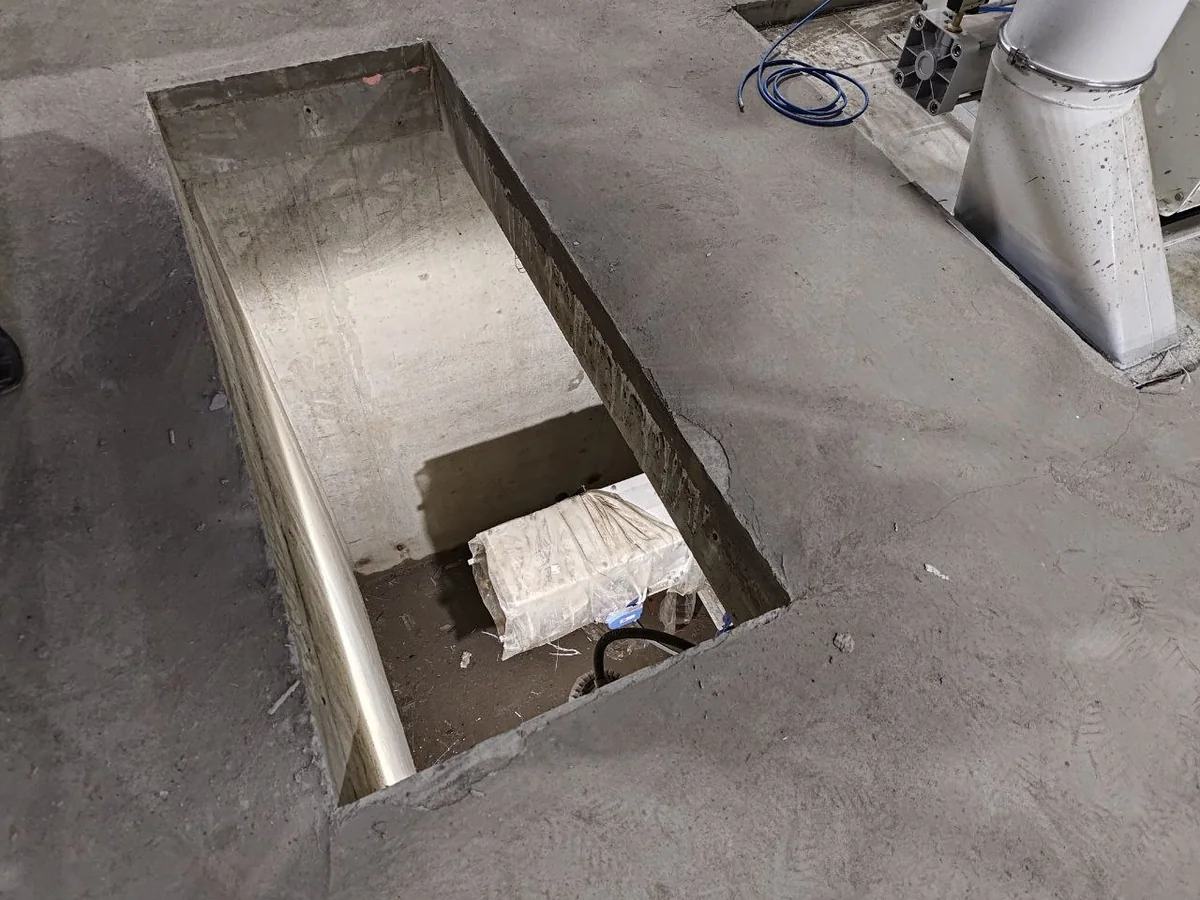

На производственных объектах часто можно встретить открытые проемы в перекрытиях между этажами. Такие технологические проемы могут быть предназначены, например, для размещения оборудования, норий, трубопроводов, транспортерных лент и прочего (рис. 8).

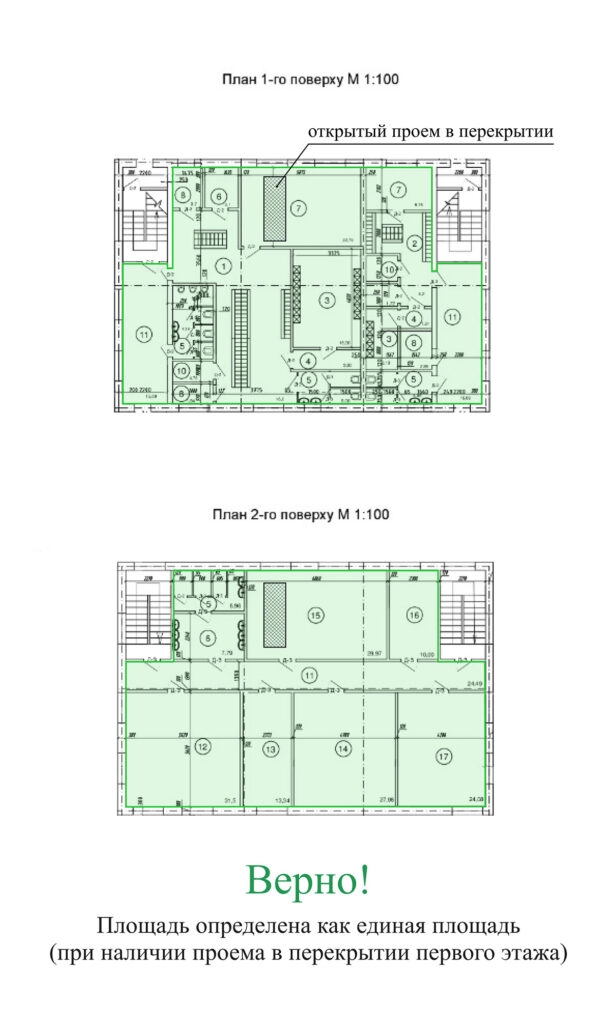

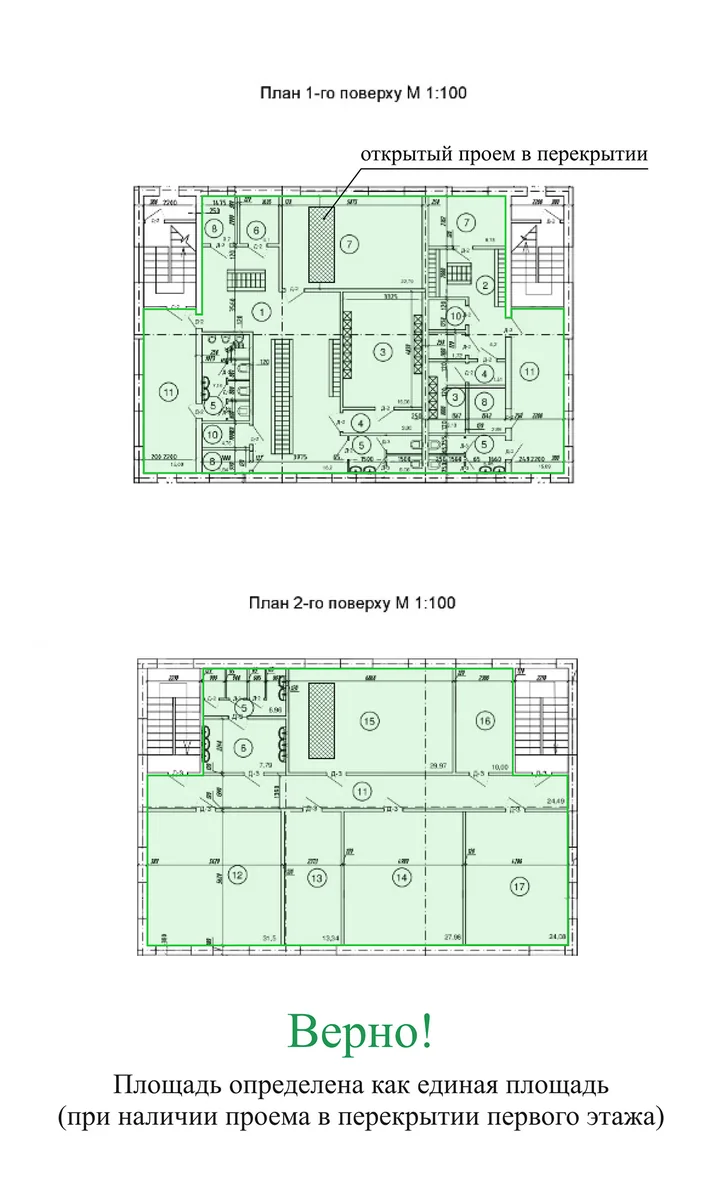

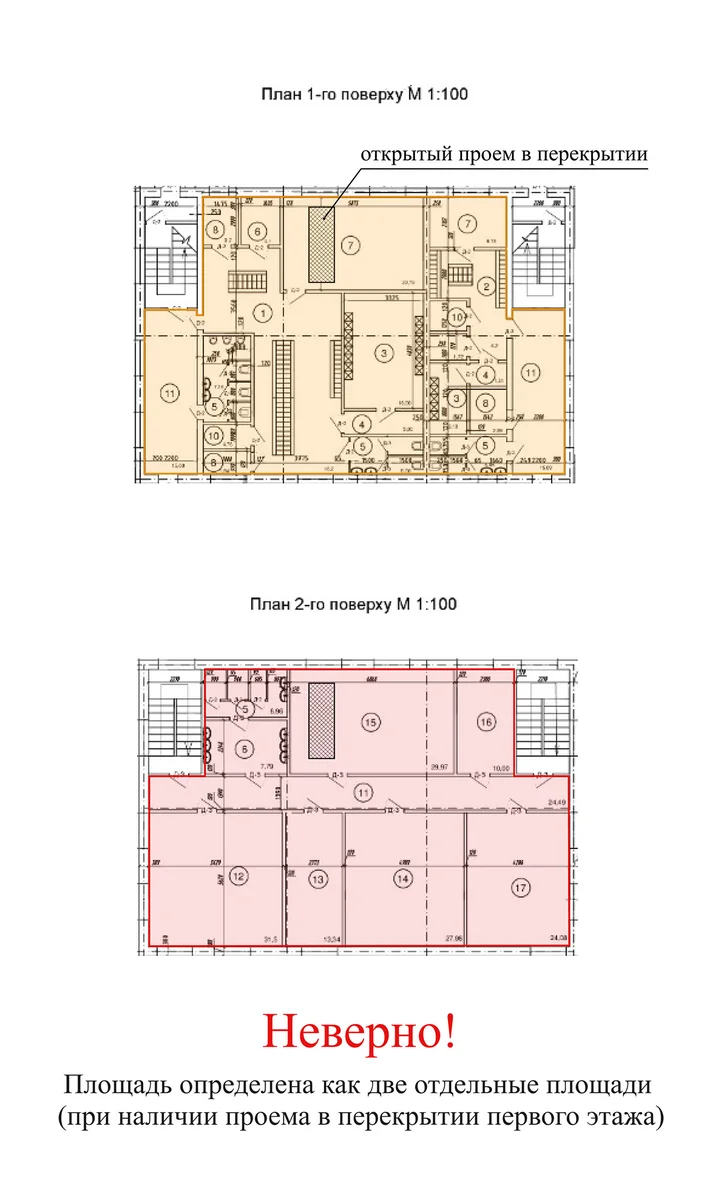

В таком случае за площадь этажа в пределах пожарного отсека принимается сумма площади этажа, в котором имеется проем и площади другого этажа, который сообщается через этот проем. Таким образом, площадь этажа в пределах пожарного отсека может быть суммой площадей двух и более этажей, объединенных проемами (рис. 9, 10).

Объясняется это тем, что в случае возгорания, через имеющийся открытый проем токсичные продукты горения и прочие опасные факторы пожара беспрепятственно распространятся с одного этажа на другой, когда как при отсутствии такого проема, распространению опасных факторов пожара препятствовало бы межэтажное перекрытие.

4. В зданиях закрытых автостоянок с неизолированными рампами площадь этажа в пределах пожарного отсека определяется как сумма площадей этажей, соединенных неизолированными рампами.

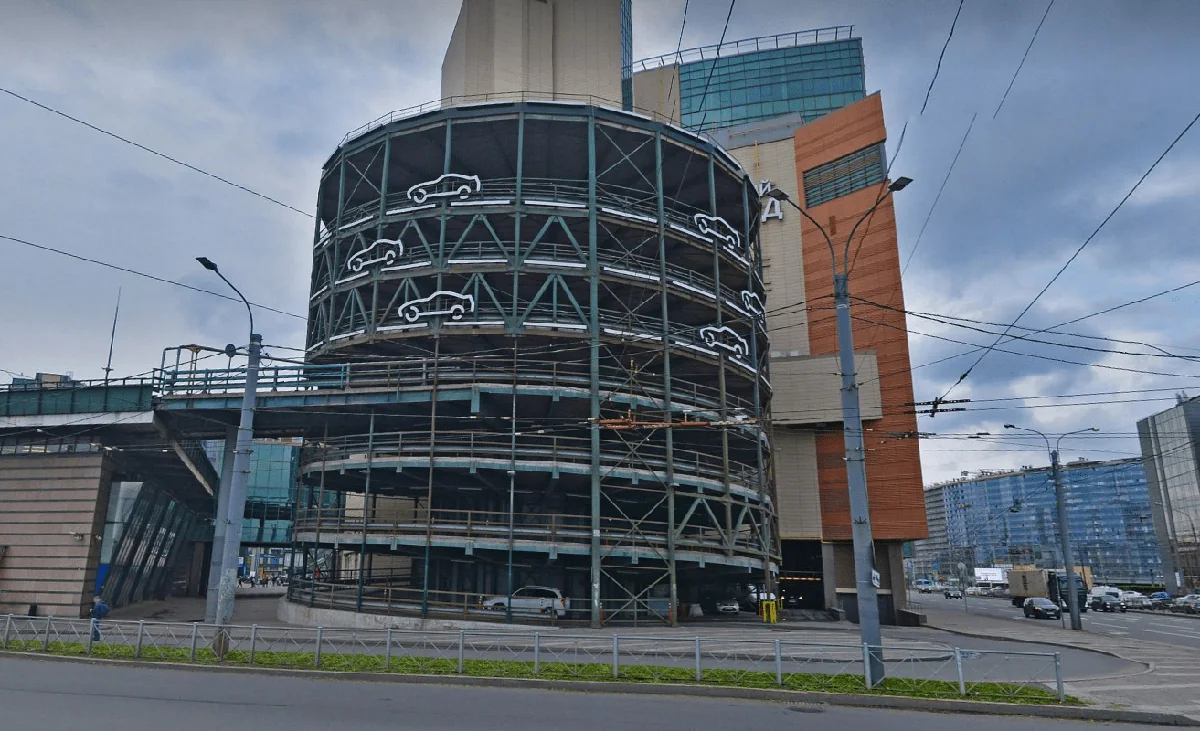

Правило, указанное в пункте 3, также справедливо для закрытых автопаркингов, подъем на этажи которых осуществляется по неизолированным или открытым рампам (рис. 11).

5. Для зданий классов функциональной пожарной опасности Ф1.1, Ф1.2, Ф2-Ф4 при определении площади этажа в пределах пожарного отсека необходимо учитывать площадь навесов, террас и галерей, пристроенных к зданию, если они не отделены от основной части здания противопожарными стенами 1-го типа.

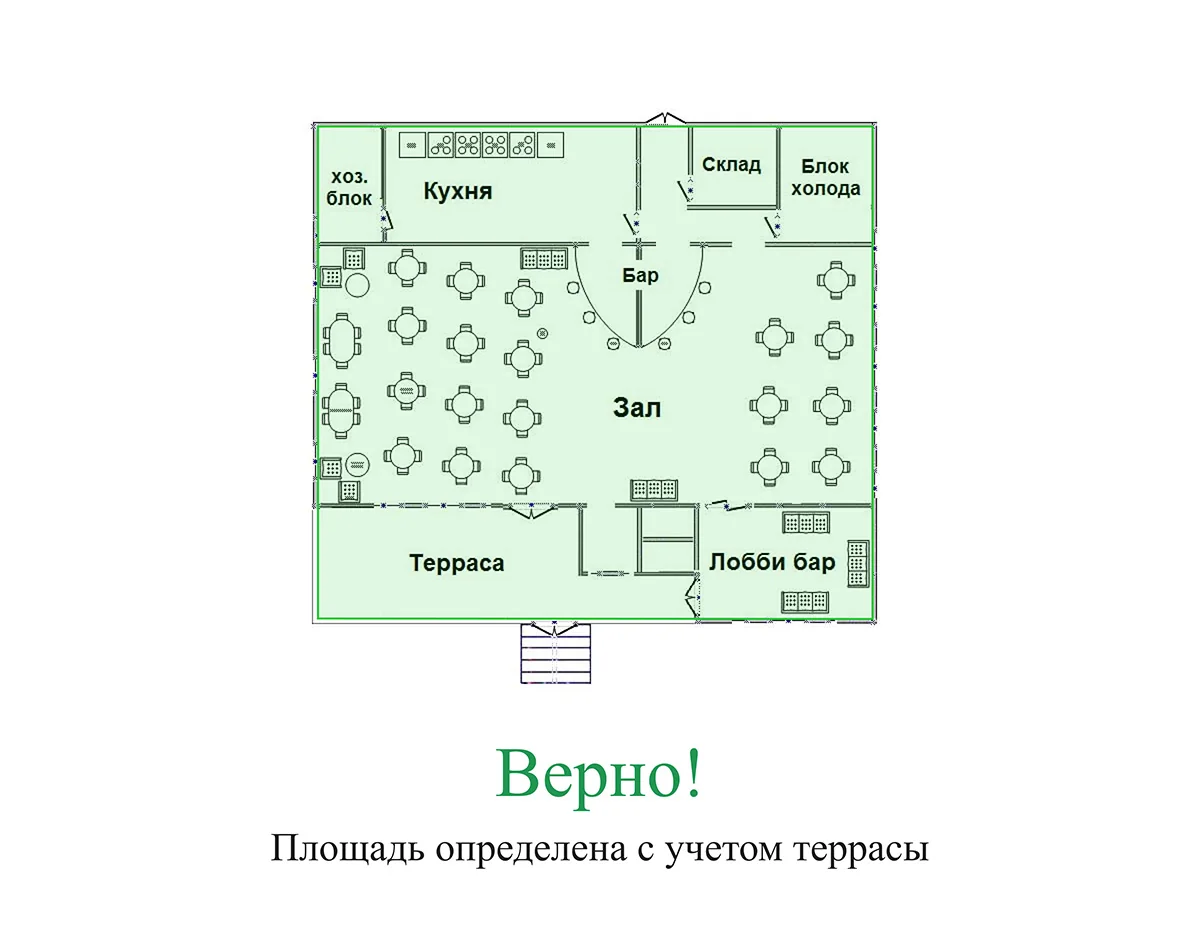

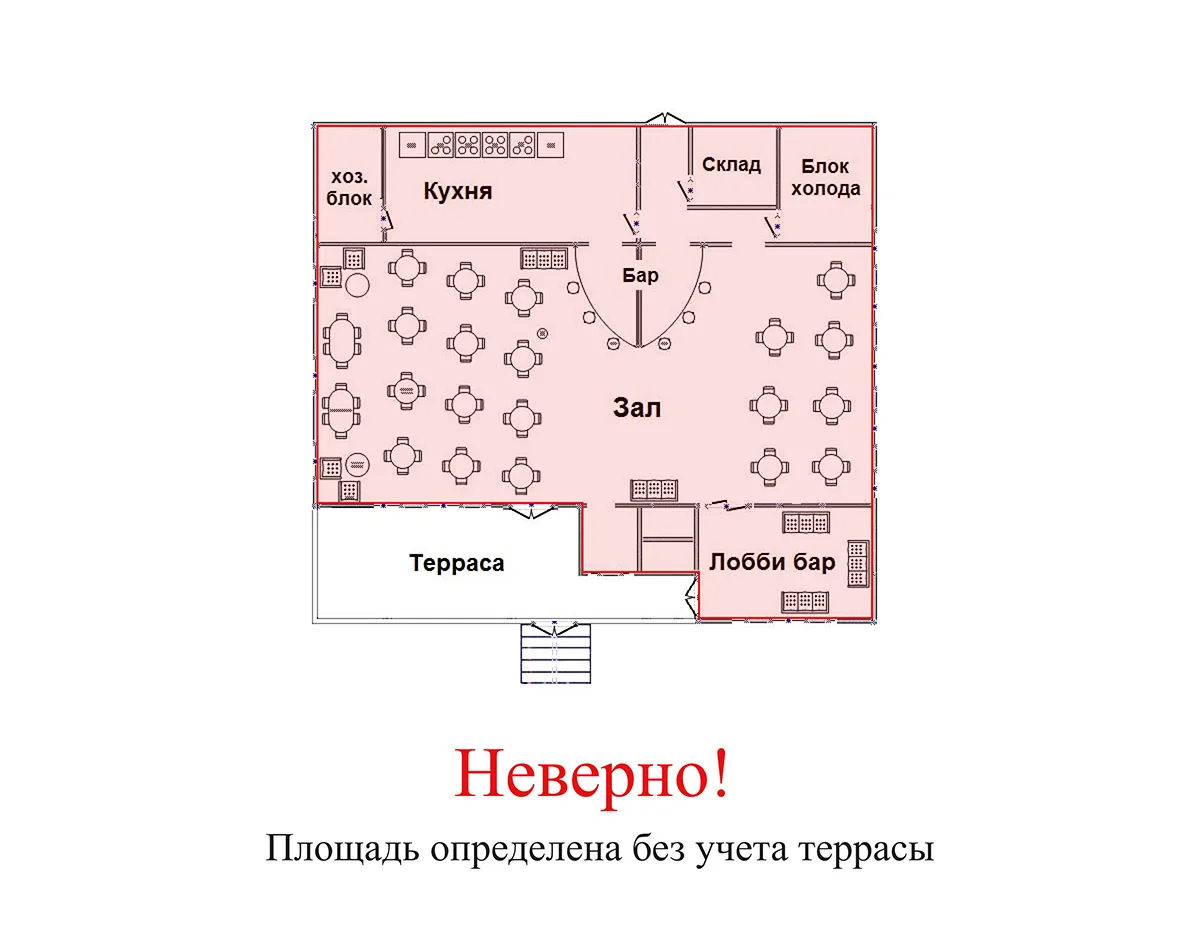

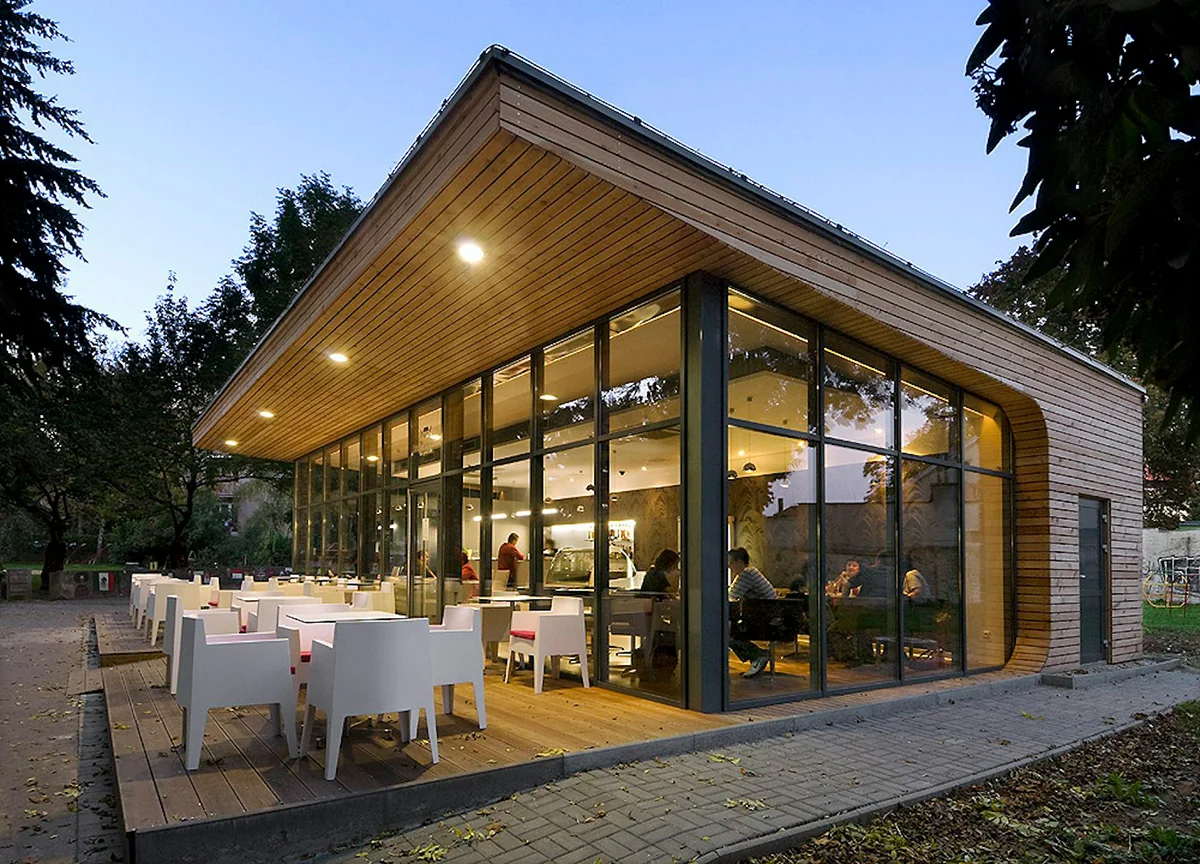

Часто подобные пристройки встречаются в кафе и ресторанах, в которых в теплое время года обустраивают летние террасы или веранды (рис. 12). Такие террасы могут быть как открытыми, так и закрытыми (остекленными). Вне зависимости от этого, для определения площади этажа в пределах пожарного, к площади внутренних помещений необходимо также добавить площадь наружной террасы (рис. 13, 14).

Важно помнить, что это правило не распространяется на жилые дома (Ф1.3, Ф1.4), а также здания производственного и складского назначения (Ф5).

6. В зданиях классов функциональной пожарной опасности Ф1.1, Ф1.2, Ф2-Ф4 с многосветными помещениями* с наличием открытых лестниц, эскалаторов, атриумов и др., площадь этажа в пределах пожарного отсека определяется путем суммирования площади нижнего этажа многосветного помещения и площадей галерей, переходов и помещений всех вышележащих этажей, расположенных в пределах объема многосветного пространства, ограниченного противопожарными перегородками 1-го типа.

При отсутствии противопожарных перегородок 1-го типа, отделяющих многосветное пространство (помещение) от примыкающих к нему помещений и коридоров (в том числе при использовании альтернативных решений – противопожарных штор, дренчерных завес и др.), площадь этажа в пределах пожарного отсека определяется путем суммирования площадей соответствующих этажей.

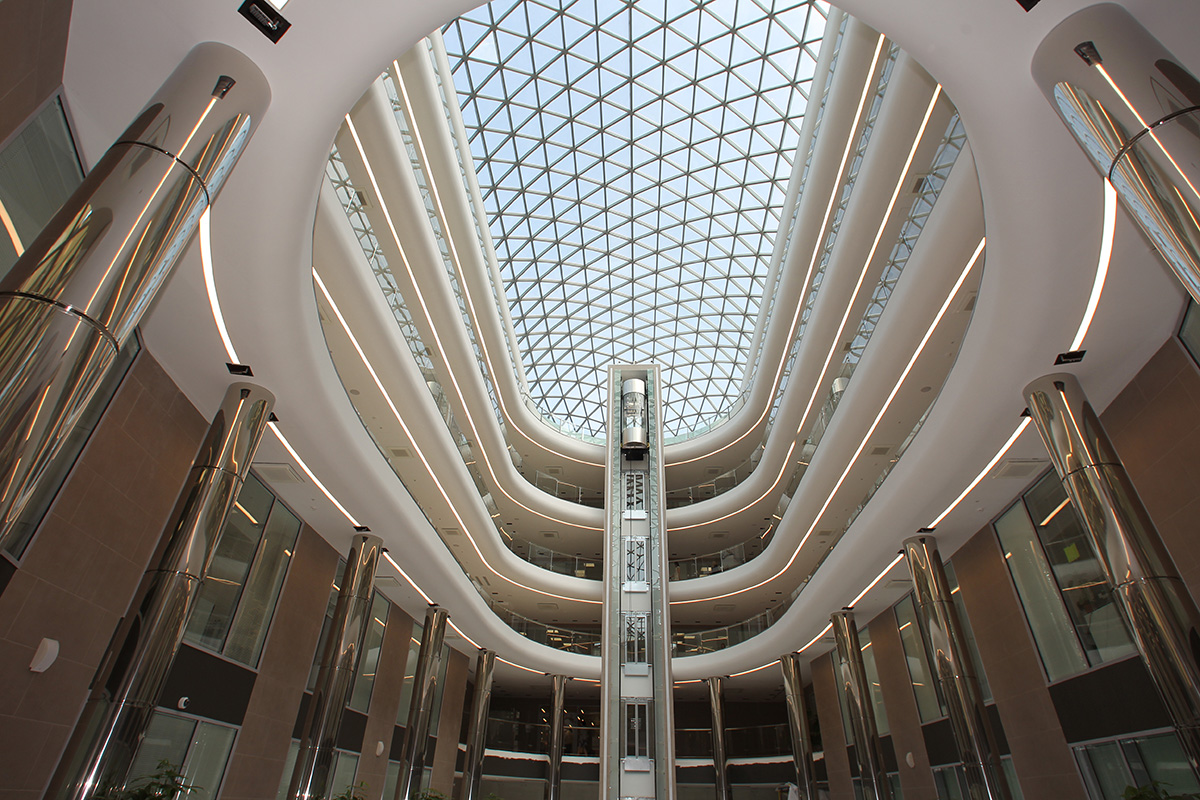

Данную сложную формулировку проще всего разобрать на примере торговых центров. В них чаще всего имеются атриумы*, а на первом этаже располагаются эскалаторы, которые ведут на вышележащие этажи. При этом общий внутренний объем торгового центра представляет собой единое пространство (рис. 15).

Здесь также легко воспользоваться логикой, приведенной в пункте 3 и понять, что в случае возгорания, опасные факторы пожара будут распространяться по всему объему торгового центра практически беспрепятственно.

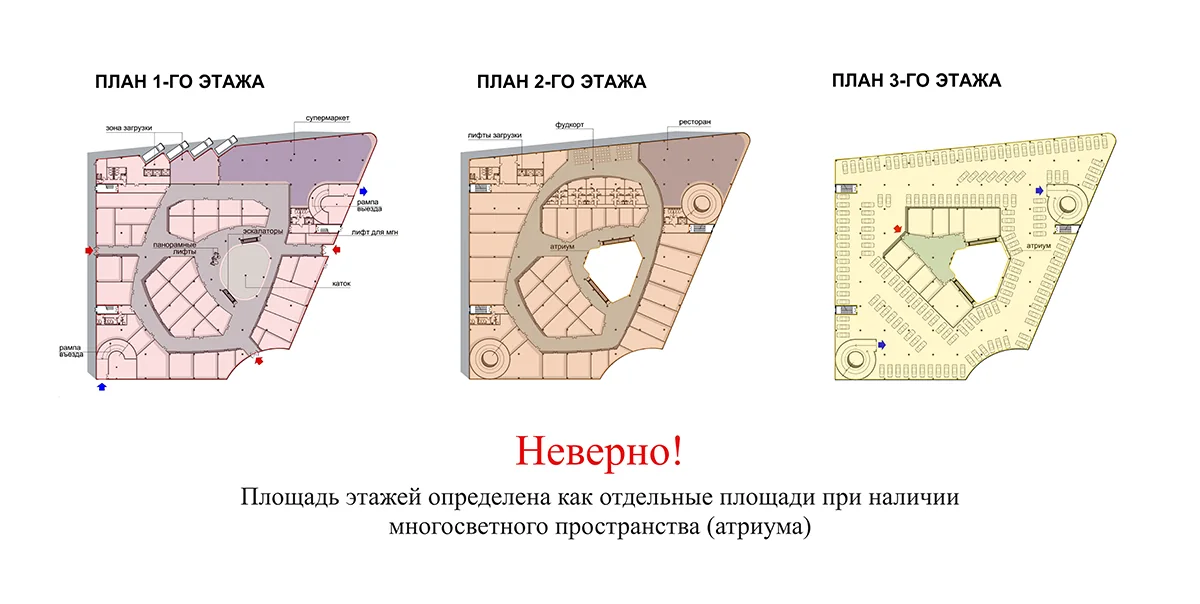

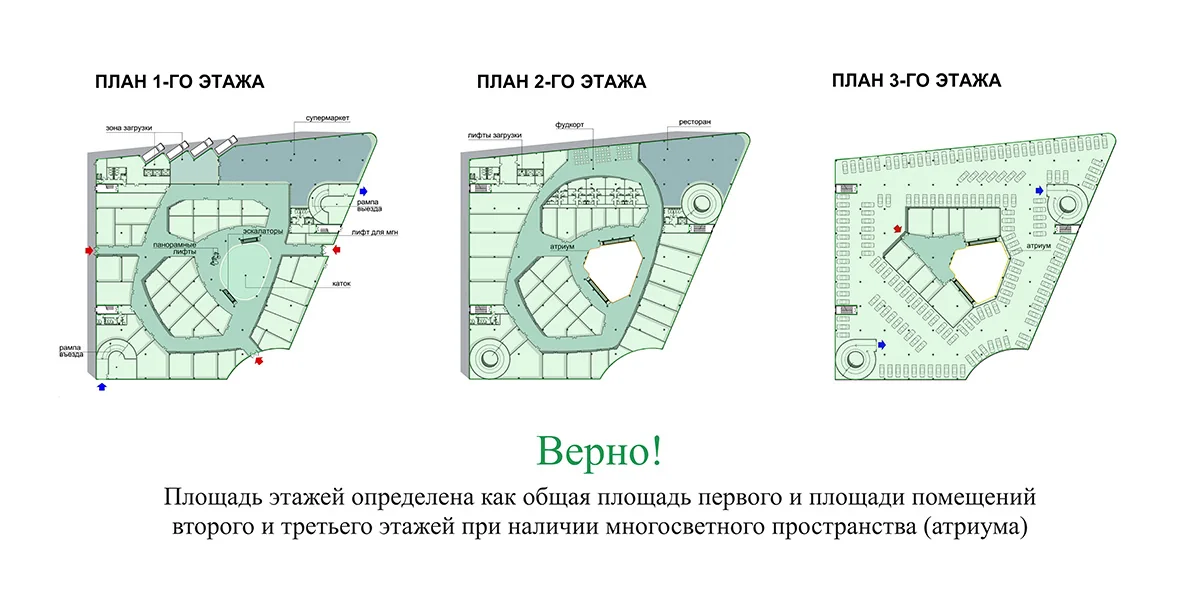

Поэтому площадь этажа в пределах пожарного отсека в таких зданиях принимается равной площади первого этажа, плюс площадь всех этажей (выше или нижележащих), которые сообщаются с первым через открытые лестницы, эскалаторы, траволаторы или галереи (рис. 16, 17).

При этом, если ряд помещений на этаже отделен от остальных противопожарными перегородками 1-го типа, то их площадь учитывается как площадь самостоятельных пожарных отсеков.

В торговом центре противопожарными перегородками 1-го типа может выделяться паркинг, а также его техническая («служебная») часть, доступ посетителей в которую не предусмотрен.

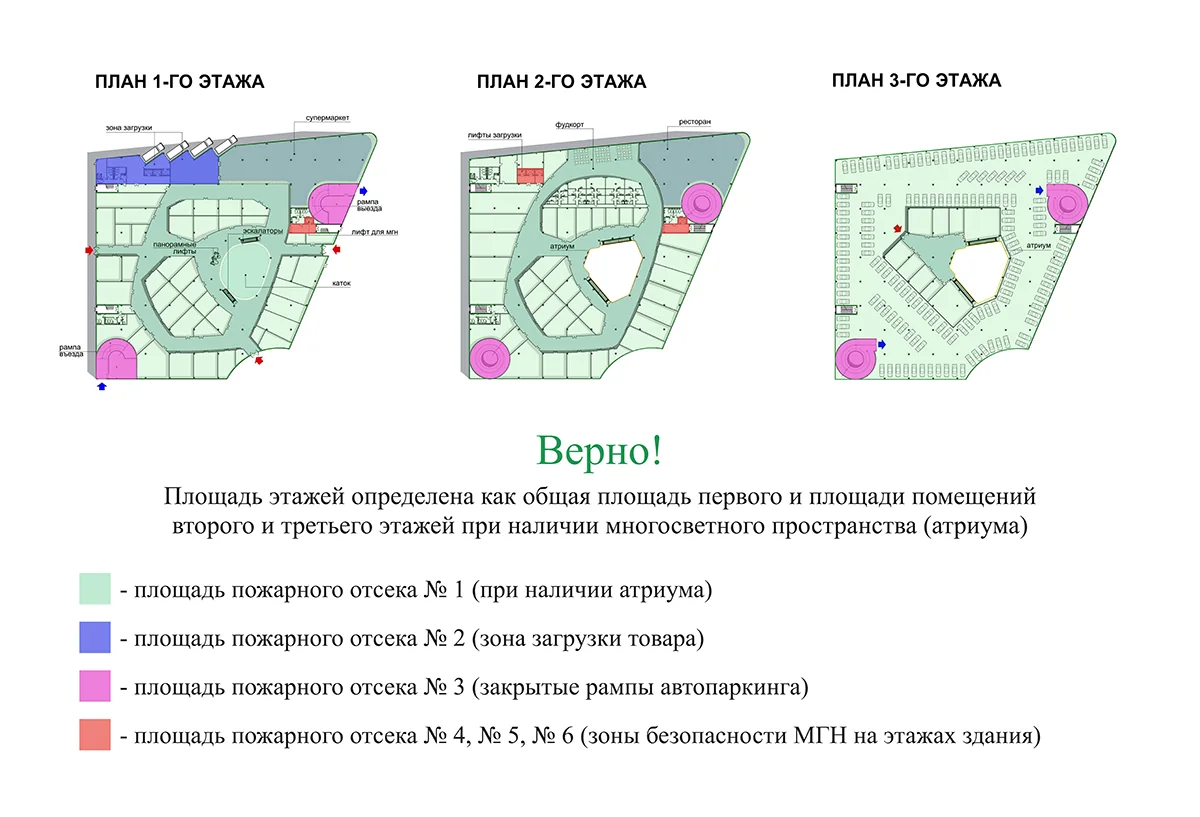

Применим это правило на примере этого же торгового центра, однако условимся, что в нем противопожарными перегородками 1-го типа выделены зоны загрузки (разгрузки товара), лифтовые холлы (пожаробезопасные зоны для маломобильных групп населения), а также организована противопожарная защита закрытых рамп автопаркинга (рис. 18).

В этом случае здание будет разделено на несколько пожарных отсеков, а площадь каждого из них необходимо определять отдельно.

Теперь, когда мы разобрали каждый из критериев, влияющих на определение площади этажа в пределах пожарного отсека, осталось понять, где и для чего используется данная характеристика объекта?

Площадь этажа в пределах пожарного отсека, наравне с другими характеристиками объекта, позволяет сделать вывод о том, допустимо ли строительство объекта, обладающего теми или иными свойствами, или нет.

Очевидно, что с точки зрения пожарной опасности деревянное здание большой площади и этажности более опасное, чем одноэтажное строение небольшой площади, выполненное из негорючих материалов. Поэтому одним из методов уменьшения пожарной опасности здания является уменьшение его площади или деление на противопожарные отсеки и секции.

Разберем на конкретном примере, как на практике работает выдвинутый тезис.

Имеется задача определить, допустима ли в здании жилого многоквартирного дома II степени огнестойкости класса конструктивной пожарной опасности С0 с пожарно-технической высотой 24 метра площадь этажа в пределах пожарного отсека в 4000 м²?

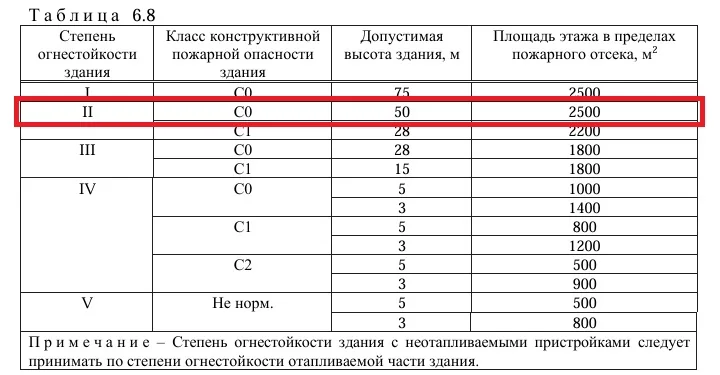

Для решения этого вопроса необходимо воспользоваться таблицей 6.8 СП 2.13130.2020. В соответствии с таблицей, значение площади этажа в пределах пожарного отсека для приведенного многоквартирного жилого дома не может превышать 2500 м² (рис. 19). Соответственно, площадь этажа в пределах пожарного отсека в 4000 м² недопустима и является нарушением обязательных требований.

Для исключения нарушения указанного требования необходимо предусмотреть деление объекта на пожарные отсеки с площадью этажа в пределах каждого из них не более 2500 м².

Таким образом, площадь этажа в пределах пожарного отсека является важной пожарно-технической характеристикой любого здания.
