Типы лестничных клеток. Обычные и незадымляемые лестничные клетки

В продолжение к теме об эвакуационных и пожарных лестницах поговорим о типах лестничных клеток.

В соответствии с частью 1 статьи 40 Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее – Федеральный закон № 123-ФЗ) эвакуационные лестничные клетки в зависимости от степени их защиты от задымления при пожаре подразделяются на следующие типы:

  • 1) обычные лестничные клетки;
  • 2) незадымляемые лестничные клетки.

Обычные лестничные клетки используются для эвакуации людей из зданий и сооружений высотой менее 28 м (п. 4.4.15, п. 4.4.16 СП 1.13130.2020).

Для эвакуации из здания высотой более 28 м необходимо предусматривать незадымляемые лестничные клетки (п. 4.4.18 СП 1.13130.2020).

Для ряда объектов, например, для зданий класса Ф5 категорий А и Б, а также рабочих зданий элеваторов, незадымляемые лестничные клетки (как правило, типа Н1) необходимо предусматривать вне зависимости от их высоты (п. 8.5.12 СП 1.13130.2020).

Разработка МОПБ (раздел 9) проектной документации

Узнать подробнее→

Типы обычных лестничных клеток подразделяются на:

  • 1) Л1 – с естественным освещением через остекленные или открытые проемы в наружных стенах на каждом этаже либо без естественного освещения в случае, если они предназначены для эвакуации только из помещений подвального этажа;
  • 2) Л2 – с естественным освещением через остекленные или открытые проемы в покрытии.

Схематично лестничные клетки типа Л1 и Л2 выглядят следующим образом (рис. 1).

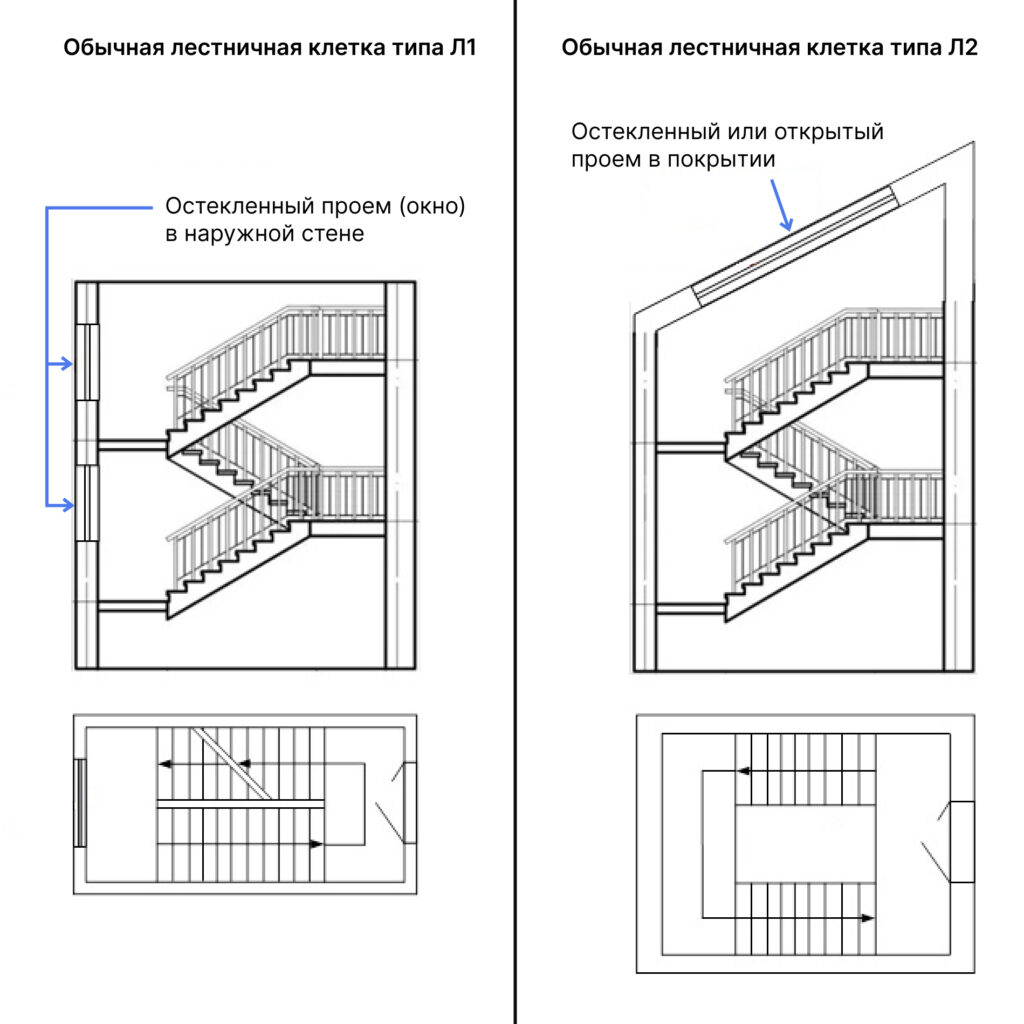

Рисунок 1 – Схематичное изображение обычных лестничных клеток типа Л1 и Л2

Изображения обычных лестничных клеток типа Л1 и Л2 представлены на рис. 2 и рис. 3.

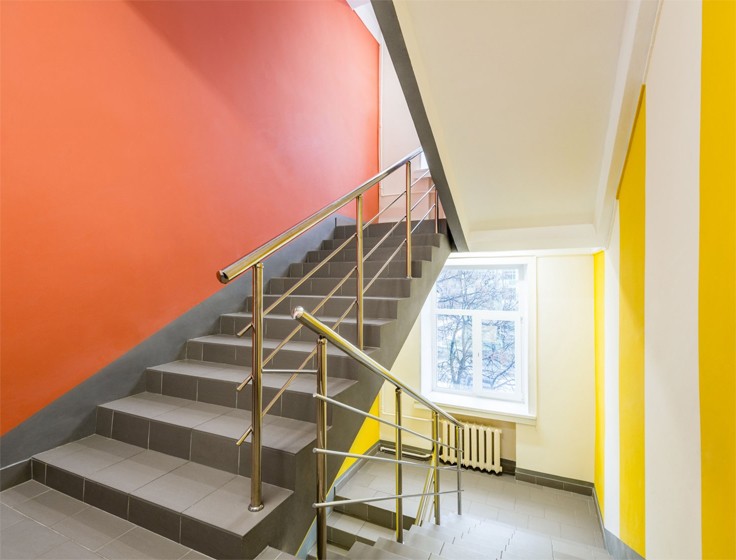

Рисунок 2 – Обычная лестничная клетка типа Л1

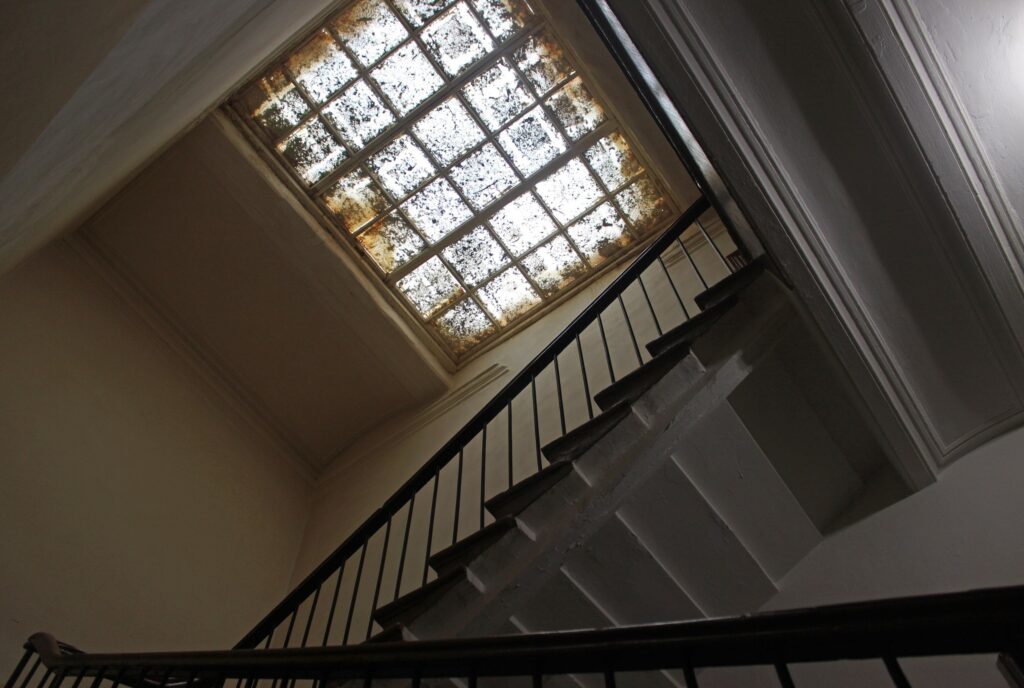

Рисунок 3 – Обычная лестничная клетка типа Л2

Незадымляемые типы лестничные клетки в зависимости от способа защиты от задымления при пожаре подразделяются на:

  • 1) Н1 – лестничные клетки с входом на лестничную клетку с этажа через незадымляемую наружную воздушную зону по открытым переходам (рис. 4);
  • 2) Н2 – лестничные клетки с подпором воздуха на лестничную клетку при пожаре (рис. 5);
  • 3) Н3 – лестничные клетки с входом на них на каждом этаже через тамбур-шлюз, в котором постоянно или во время пожара обеспечивается подпор воздуха (рис. 6).

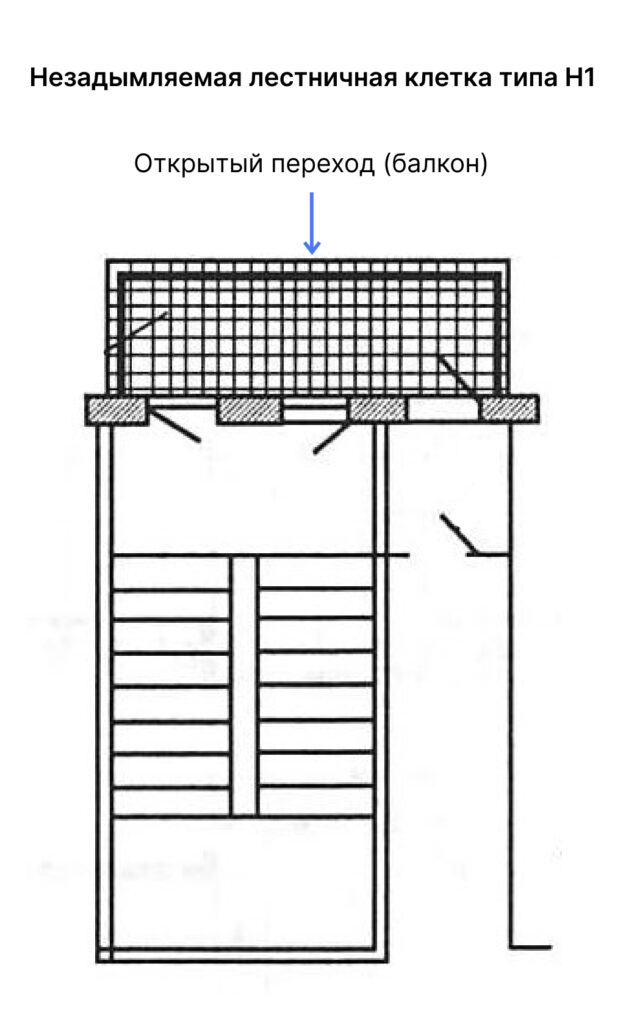

Рисунок 4 – Схематичное изображение незадымляемой лестничной клетки типа Н1
Рисунок 5 – Схематичное изображение незадымляемой лестничной клетки типа Н2

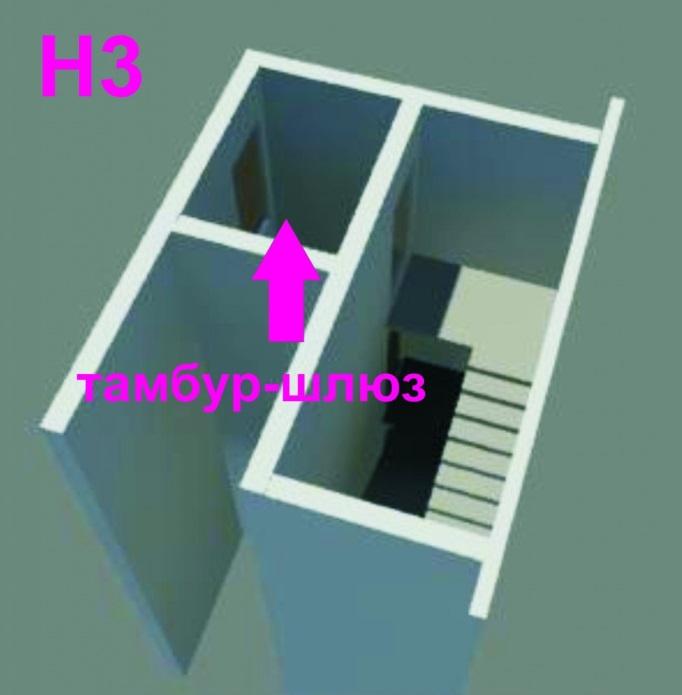

Рисунок 6 – Схематичное изображение незадымляемой лестничной клетки типа Н3

Как видно из классификации, незадымляемость лестничных клеток каждого из трех типов достигается разными способами.

В первом из них, незадымляемость достигается за счет наличия наружной открытой зоны обычно исполненной в виде балкона (рис. 7).

C:\Users\Артем\Downloads\Н1 2.jpg

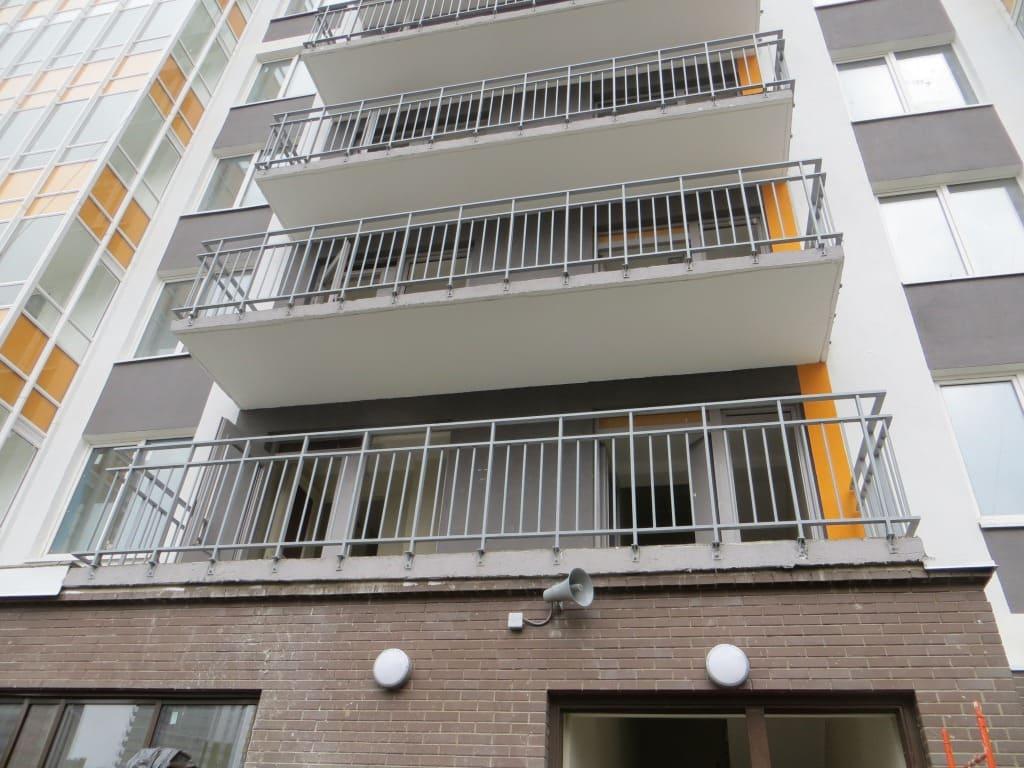

Рисунок 7 – Воздушная зона незадымляемой лестничной клетки типа Н1

Во втором случае незадымляемость достигается за счет приточно-вытяжной вентиляции, которая подает по всему объему лестничной клетки свежий воздух и удаляет воздух, загрязненный продуктами горения (рис. 8).

Рисунок 8 – изображение незадымляемой лестничной клетки типа Н2

В третьем случае подпор воздуха осуществляется локально, то есть в тамбур-шлюзы на входе в лестничную клетку на каждом этаже. При этом опасные факторы пожара локализуются на этаже здания и не проникают в объем лестничной клетки.

Визуально лестничные клетки типа Н2 и Н3 практически не отличаются от лестничных клеток типа Л1.

Однако, лестничную клетку типа Н2 от Л1 можно отличить по следующим признакам:

  • 1. Во внутренних стенах лестничной клетки типа Н2 будут иметься отверстия для подачи воздуха системой приточной противодымной вентиляции, как показано на рис. 8 (п. 5.4.16 СП 2.13130.2020);
  • 2. В лестничной клетке типа Н2 может не быть остекленных проемов. При наличии остекленных проемов в незадымляемой лестничной клетке типа Н2, они должны быть неоткрывающимися. Открытие окон в лестничной клетке типа Н2 допускается только в период их обслуживания, мытья и ремонта (п. 5.4.16 СП 2.13130.2020).

Лестничную клетку Н3 от Л1 отличает лишь наличие тамбур-шлюзов на каждом этаже здания перед выходом на лестницу, когда как внешних отличий у лестничных клеток не имеется.

Это все, что мы бы хотели рассказать по поводу лестниц и лестничных клеток. Позже мы разберем еще ряд базовых понятий, таких как пожарно-техническая высота зданий, пожарные проезды и площадь этажа в пределах пожарного отсека.
