Как можно поднять рядки с оросителями под перекрытием в водяных АУП

? Заметку подготовили выпускник и преподаватель курса «Проектирование водяного пожаротушения». Открыты наборы: 1-я ступень с 26 января, 2-я ступень с 9 марта.

При расстановке оросителей и трубопровода проектировщик обращает внимание на элементы перекрытия, которые могут повлиять на нормативные расстояния спринклерных/дренчерных оросителей (п.6.2.11 СП 485.1311500.2020). Так же обращает внимание на расположение коробов вентиляции и других конструкций, попадающих под требование п.6.2.14 СП 485.1311500.2020

Большая часть инженерного оборудования в зданиях размещено под потолком. Из-за этого существует проблема прокладки трубопровода. Нужно опустить трубопровод ниже или делать обходы препятствий. Препятствиями могут послужить либо конструктивные элементы потолка, либо, например, короба вентиляции. Кроме того, нужно соблюдать уклон трубопровода (п. 6.7.1.21 СП 485.1311500.2020) и обеспечить возможность вывода ОТВ (п. 6.7.1.18 СП 485.1311500.2020). Можно поднять рядок с оросителями целиком, либо пустить распределительный трубопровод ниже и поднимать сами оросители.

Как можно поднять рядки с оросителями под перекрытием в водяных АУП

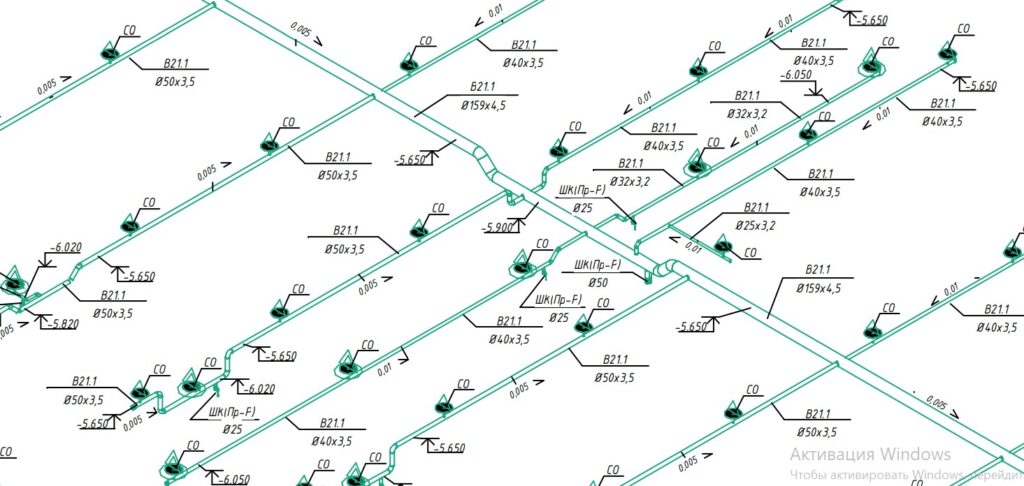

Рисунок 1. Как делают обход препятствий. Изометрия.

Рассмотрим плюсы и минусы применения этих способов.

Плюсы при поднятии рядка с оросителями целиком
  • • меньше сварочных работ;
  • • труба будет ближе к потолку и не будет бросаться в глаза;
  • • всего один подъем.
Минусы
  • • если под потолком будут какие-либо препятствия, нужно будет обходить их, а это лишние отводы, дренажные краны и дополнительные сварочные работы;
  • • нужно делать опуск для дополнительных оросителей (по необходимости).
Как можно поднять рядки с оросителями под перекрытием в водяных АУП

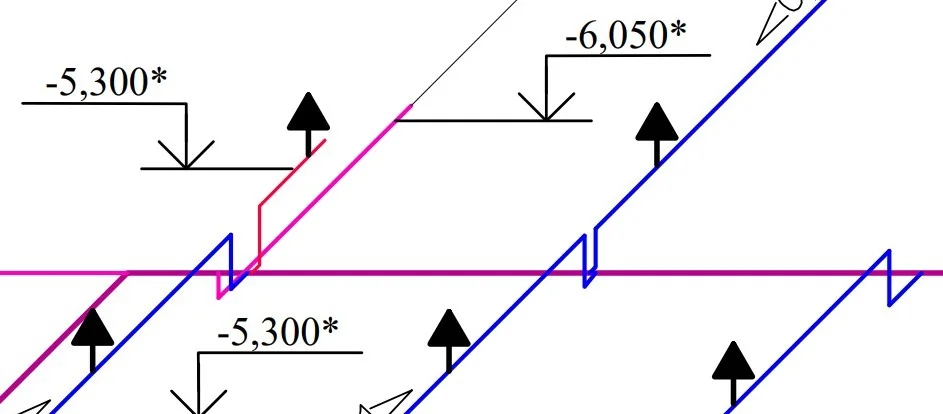

Рисунок 2. Рядки подняты выше к перекрытию относительно питающего трубопровода. Аксонометрия
Плюсы при поднимании каждого оросителя ближе к потолку
  • • большинство препятствий обходить не понадобится;
  • • меньше использовать отводов;
  • • не нужны дренажные краны для вывода ОТВ из трубы;
  • • достаточно обеспечить уклон к питающему трубопроводу.
Минусы
  • • нужно приваривать дополнительно трубу определенного размера для каждого оросителя;
  • • в расчете нужно учитывать потери давления в трубе с помощью которой поднимаем ороситель;
  • • увеличиваются сварочные работы т.к. нужно приварить трубы к распределительному трубопроводу и к ним приварить муфты для оросителей.
Как можно поднять рядки с оросителями под перекрытием в водяных АУП

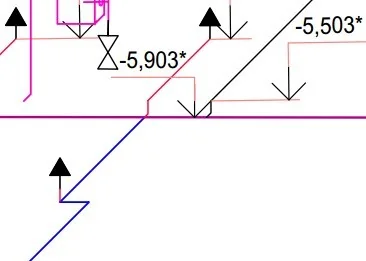

Рисунок 3.

На рисунке 3 красным обозначена труба диаметром Ду25. Она имеет подъем от питающего трубопровода так, чтобы оросители на нем располагались на необходимом расстоянии от перекрытия. И ниже линия синего цвета — труба Ду40. К ней приварена труба Ду25 с помощью которой подняли ороситель на нужную высоту.

Вывод

Нельзя сказать, что целесообразно пользоваться только одним способом. Оба способа пригодны для использования. Например, в местах где нет препятствий для распределительного трубопровода можно один раз поднять ветвь и установить оросители на требуемой высоте. Но в случае, где есть какие-либо препятствия, которые придется обходить — стоит рассмотреть второй способ прокладки трубопровода.

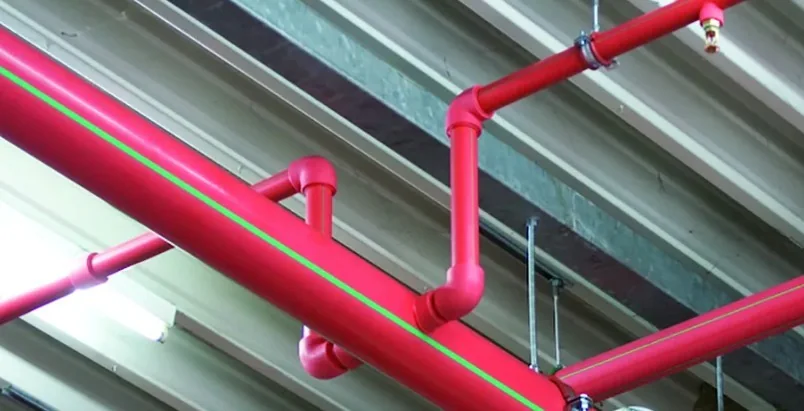

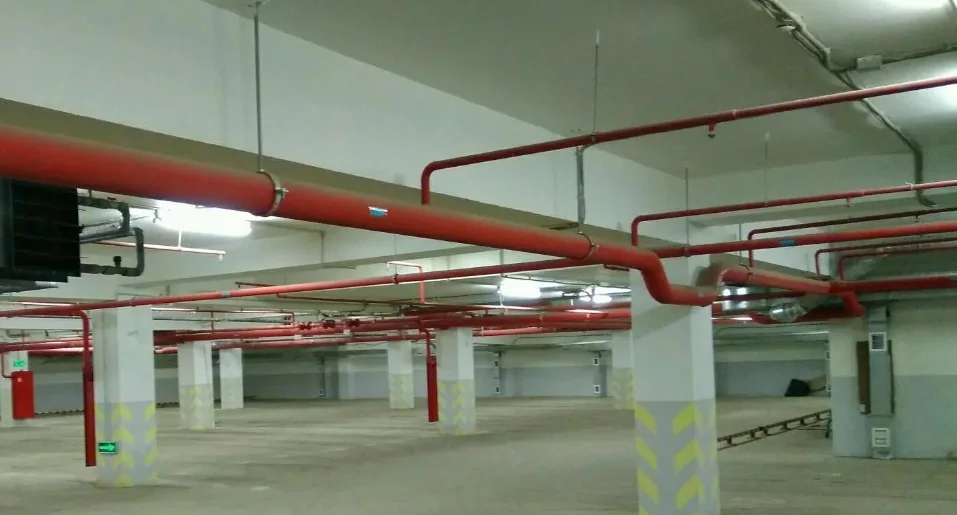

Фото подобных подъемов

Как можно поднять рядки с оросителями под перекрытием в водяных АУП
Как можно поднять рядки с оросителями под перекрытием в водяных АУП
Как можно поднять рядки с оросителями под перекрытием в водяных АУП
Как можно поднять рядки с оросителями под перекрытием в водяных АУП
