Цвета трубопроводов для пожаротушения. Требования норм и практика применения для водяных и пенных АУП и ВПВ (часть 1)

В статье систематизированы требования нормативных документов к цветам трубопроводов автоматических установок пожаротушения (АУП) и внутреннего противопожарного водопровода (ВПВ). Подробно рассмотрены виды окраски трубопроводов (опознавательная, сигнальная, защитная), их назначение и нормативные основания. Рассмотрены практические аспекты применения норм для водяных и пенных систем пожаротушения, включая сложные случаи. Материал предназначен для инженеров-проектировщиков, монтажников и служб эксплуатации.

Содержание

Виды окраски трубопроводов пожаротушения и их назначение

Окраска трубопроводов пожаротушения и ВПВ подразделяется на три основных вида: опознавательная, сигнальная и защитная.

Опознавательная окраска трубопроводов. Ее основная функция — мгновенная идентификация вещества, транспортируемого по трубопроводу (вода, воздух, пенообразователь и т.д.), на всей его протяженности. Это позволяет быстро и безошибочно определить, что течет в трубе, что важно при аварии или плановом отключении. Данное покрытие может также выполнять защитную функцию.

Сигнальная (предупреждающая) окраска трубопроводов. Предназначена для немедленного визуального выделения элементов управления, соединений и агрегатов системы, требующих оперативных действий в условиях пожара или обслуживания (запорная арматура, пожарные насосы). Выполняется красным сигнальным цветом на локальных участках трубопроводов и на корпусах указанного оборудования. Как и опознавательная, эта окраска может обеспечивать защиту металла от коррозии либо наносится поверх антикоррозионного покрытия.

Защитная окраска. Наносится исключительно для предотвращения коррозии металлических трубопроводов, особенно в агрессивных средах, внутри теплоизоляции или в недоступных для осмотра местах. В отличие от предыдущих видов, её основная и часто единственная функция — защита материала, поэтому она может выполняться краской любого цвета.

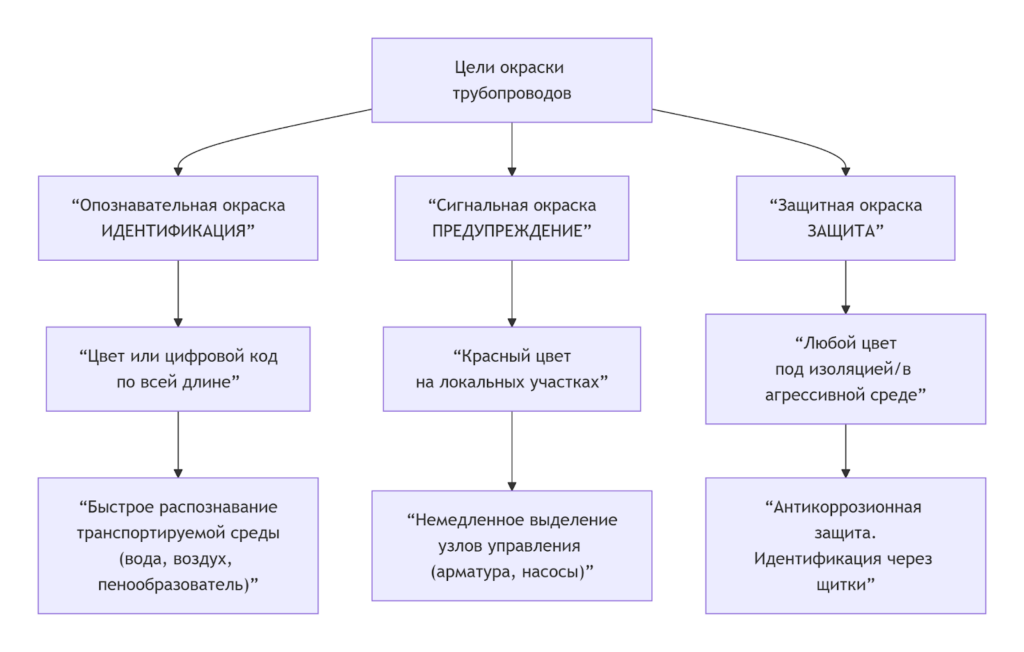

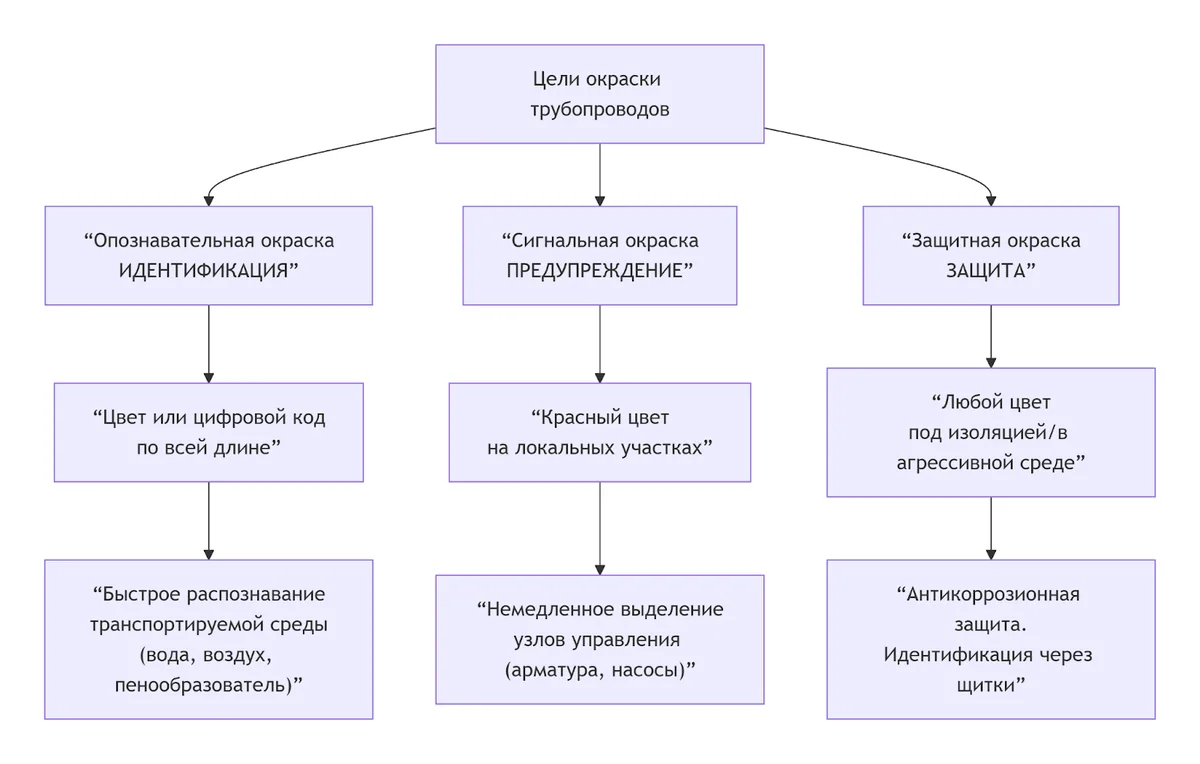

Для наглядности они систематизированы на следующей схеме:

Нормативная база по цветам трубопроводов для АУП и ВПВ

Основными документами, регламентирующими окраску трубопроводов пожаротушения и ВПВ, являются:

Опознавательная окраска и цифровое обозначение металлических трубопроводов пожаротушения

Опознавательная окраска трубопроводов — это не элемент дизайна, а инструмент безопасности, позволяющий мгновенно определить транспортируемую среду — как в аварийной обстановке, так и в ходе плановых регламентных работ.

Нормативные требования к цветовой маркировке изложены в СП 485.1311500.2020. Согласно пункту 6.7.4.1, на металлические трубопроводы, проложенные открытым способом, должна быть нанесена защитная окраска, а также опознавательная окраска или цифровое обозначение. Пункт 6.7.4.2 конкретизирует, что опозновательная окраска или цифровое обозначение металлических трубопроводов должны  соответствовать ГОСТ 12.4.026‑2015 и ГОСТ Р 71918‑2024.

Таблица 1. Опознавательная окраска и цифровые обозначения трубопроводов АУП (на основе п. 6.7.4.2 СП 485.1311500.2020)

Основная среда	Назначение	Цвет окраски трубопроводов	Цифровое обозначение
Вода	Водозаполненные трубопроводы спринклерных, дренчерных и спринклерно-дренчерных АУП, АУП-ТРВ, водозаполненные пожарные краны	🟢 Зеленый	«1»
Сжатый воздух (или азот)	Питающие и распределительные трубопроводы  воздухонаполненных спринклерных установок и спринклерно-дренчерных АУП-СВозД	🔵 Синий	«3»
Воздух	Незаполненные трубопроводы дренчерных АУП и “сухотрубов”	🔷 Голубой	«3с»
Пенообразователь (концентрат)	Трубопроводы для подачи только пенообразователя	🟤Коричневый	«9»
Раствор пенообразователя	Вода + пенообразователь (растворозаполненные трубопроводы)	🟢 Зеленый с 🟤коричневыми кольцами*	«9k»

* Примечание: ширина коричневых колец — 50-100 мм, расстояние между кольцами — 1-3 м.

Уточнение трактовки союза «или» в п. 6.7.4.1 СП 485.1311500

Формулировка пункта 6.7.4.1, где говорится о необходимости нанесения «опознавательной окраски или цифрового обозначения», может вызывать вопросы о характере альтернативности. Для корректного понимания следует обратиться к системному анализу других положений свода правил.

Если бы норма предполагала полную взаимозаменяемость окраски и цифрового обозначения, то пункт 6.7.4.3, разрешающий изменение окраски под интерьер в отдельных случаях, терял бы практический смысл: всегда можно было бы просто использовать цифровую маркировку. Однако наличие такого специального разрешения указывает, что опознавательная окраска остается основным предписанным способом идентификации, а цифровые обозначения не отменяют ее в общем случае.

Кроме того, пункт 6.7.4.11 предписывает нанесение в ответственных местах и маркировочных щитков, и цифровых обозначений. Это свидетельствует, что цифровая маркировка рассматривается скорее как дополнительный, а не альтернативный элемент системы идентификации, повышающий надежность распознавания.

Таким образом, в контексте СП 485.1311500 союз «или» в пункте 6.7.4.1, выполняет соединительно-обобщающую функцию, а не указывает на строгую взаимоисключающую альтернативу. Он предполагает, что в зависимости от условий и проектных решений может применяться либо окраска, либо цифровая маркировка, либо их сочетание, при этом окраска остается базовым вариантом.

Аналогия из языка. Как во фразе «Если возникнут вопросы или трудности, сразу звоните» союз «или» не означает, что звонить нужно только при одном из этих обстоятельств, — он охватывает любую из возможных проблем или их сочетание.

Базовые принципы окраски трубопроводов, установленные в СП 10.13130 и СП 485.1311500, едины. Основное различие заключается в степени детализации: СП 485.1311500 содержит исчерпывающую цветовую схему для трубопроводов водяных и пенных АУП, в то время как СП 10.13130 фокусируется на общих требованиях к ВПВ, не конкретизируя окраску для таких частных случаев, как незаполненные («сухотрубы») или пенные трубопроводы. Данный нормативный пробел на практике восполняется путем применения по аналогии правил СП 485.1311500, так как оба документа являются частями одной системы стандартов.

🔵 Почему важен единый стандарт цвета трубопроводов для ВПВ и АУП

Основная причина кроется в цели опознавательной окраски: обеспечить мгновенное понимание, что находится внутри трубы, независимо от того, к какой конкретной системе она относится.

1. Логика безопасности основана на среде, а не на названии системы. В дежурном режиме и в незаполненном трубопроводе дренчерной АУП, и в незаполненном стояке ВПВ находится воздух. Разный цвет для одной и той же среды вводит в заблуждение. Персонал, привыкший, что голубой цвет означает «воздух в незаполненном трубопроводе пожарной системы», может совершить ошибку при обслуживании или в аварийной ситуации, если в аналогичном ВПВ будет использован другой цвет.
2. Системность нормативной базы. Требования к опознавательной окраске в обоих сводах правил основаны на одних и тех же стандартах (ГОСТ Р 71918-2024 и ГОСТ 12.4.026-2015). Поэтому логично и правомерно восполнять детализацию, отсутствующую в СП 10.13130, положениями из более подробного СП 485.1311500.

Учитывая активное развитие нормативной базы в области пожарной безопасности, постоянную работу по гармонизации требований в рамках единой системы стандартов и практику устранения противоречий между взаимосвязанными документами, можно с уверенностью предположить, что в будущих редакциях СП 10.13130 требования к опознавательной окраске незаполненных трубопроводов (сухотрубов) и пенных ВПВ будут приведены в полное соответствие с правилами СП 485.1311500. Это логичный шаг, который позволит официально устранить существующий нормативный пробел и закрепить единый, безопасный подход к цветовой идентификации всех систем противопожарной защиты.

Сигнальная окраска трубопроводов и оборудования

Сигнальная (предупреждающая) окраска предназначена для визуального выделения важных узлов системы, требующих оперативного опознания или управления в условиях чрезвычайной ситуации. Её требования носят императивный характер и не зависят от возможных отступлений в основной опознавательной окраске.

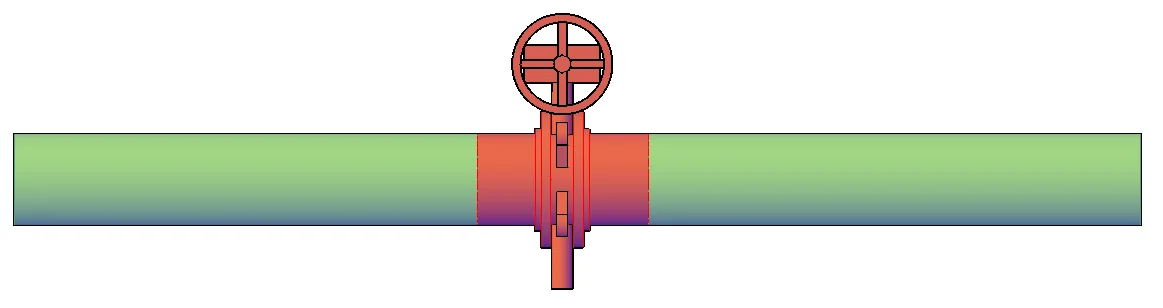

Согласно согласованным требованиям п. 6.7.4.7 СП 485.1311500 и п. 14.4.6 СП 10.13130, участки соединения трубопроводов с запорной и регулирующей арматурой, агрегатами (насосами) или другим оборудованием подлежат окрашиванию в красный сигнальный цвет (в соответствии с ГОСТ Р 71918-2024).

 Для металлических трубопроводов это выполняется окрашиванием. Длина окрашиваемого участка (вместе с фланцем при его наличии) должна составлять от 50 до 200 мм.

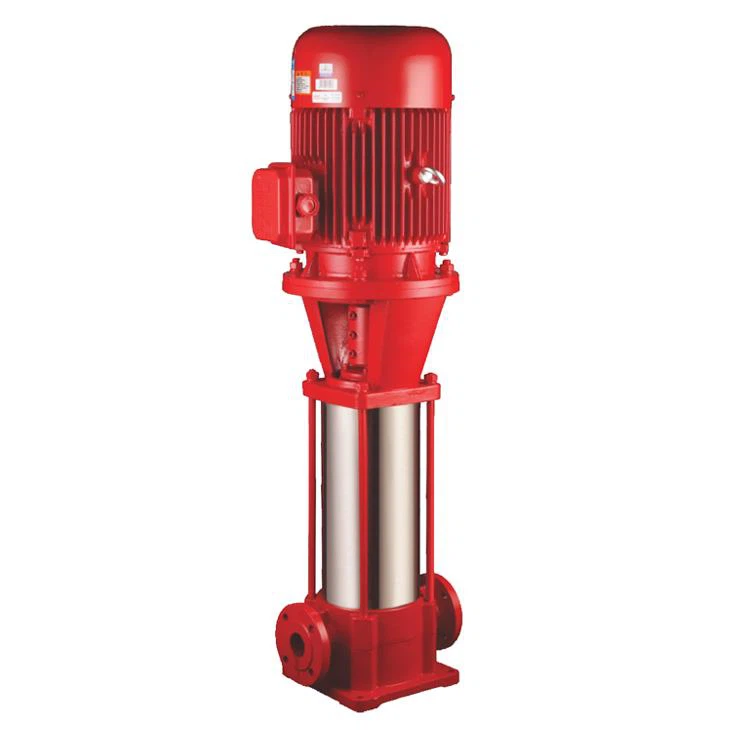

Требования к сигнальной окраске насосных агрегатов

Вопрос необходимости окрашивания в красный цвет всего насосного агрегата (насоса вместе с электродвигателем) требует детального разбора из-за кажущейся терминологической неоднозначности.

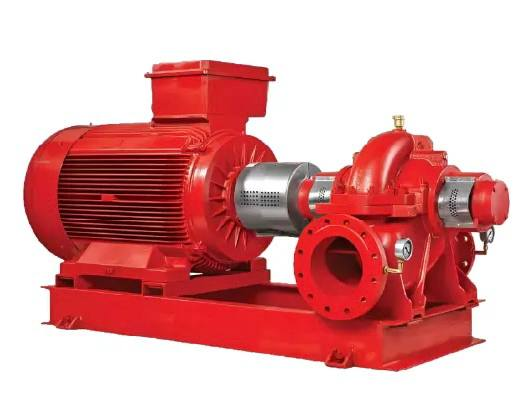

Практическая целесообразность: почему красить нужно весь агрегат (насос вместе с электродвигателем)

Даже абстрагируясь от формальных трактовок, существуют веские эксплуатационные причины для окраски всего узла в красный цвет.

Основание для сигнальной окраски жокей-насоса

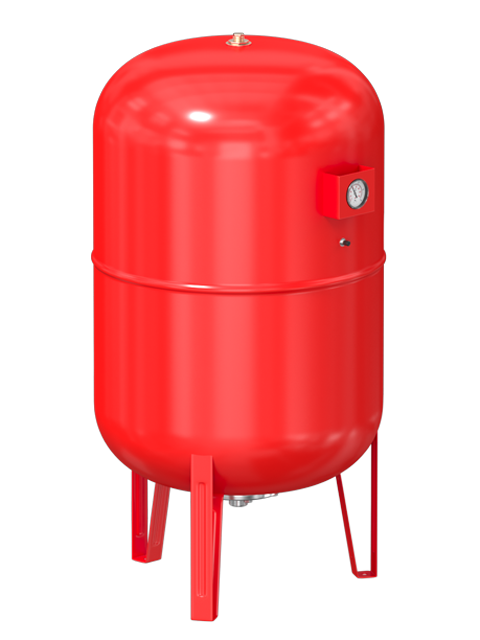

Основание для сигнальной окраски мембранного бака

3. Цель нормы. Как и в случае с пожарными насосами, цель окраски — мгновенное визуальное опознание всего оборудования, от которого зависит работоспособность АУП. Частичная окраска станции (только насосы) снижает общую эффективность сигнальной маркировки.

Мембранный бак подлежит окраске в красный сигнальный цвет целиком (корпус), как и другие технические средства насосной станции АУП.

Важное ограничение и исключения

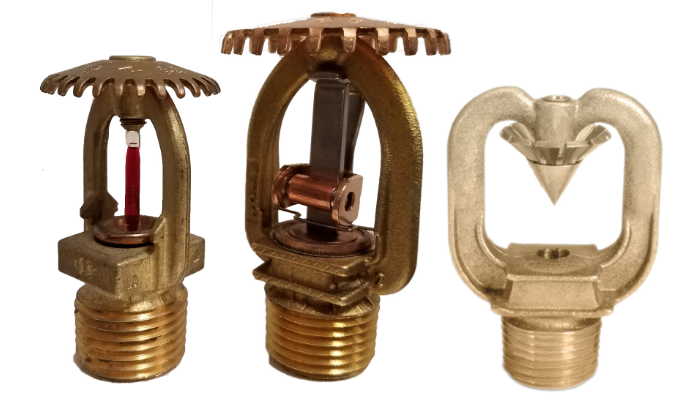

Главное правило содержится в п. 5.1.3 ГОСТ 12.4.026-2015: не допускается использовать красный сигнальный цвет для обозначения стационарных средств противопожарной защиты, не требующих оперативного опознания (к ним стандарт относит пожарные трубопроводы, извещатели, оросители и т.п.).

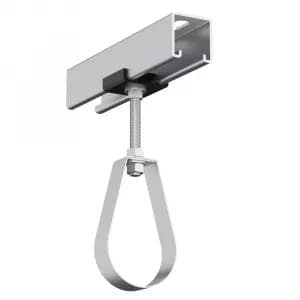

Из этого принципа логически вытекают следующие исключения. Не подлежат сигнальной окраске в красный цвет:

Защитная окраска

В агрессивных средах, под теплоизоляцией или в недоступных для осмотра местах металлические трубопроводы подвергаются защитной окраске, которая может быть выполнена краской любого цвета (п. 6.7.4.8, 6.7.4.9 СП 485.1311500).

При защитной окраске идентификация транспортируемой среды целиком переносится на систему маркировочных щитков с цифровыми обозначениями и стрелками, которые должны дублировать информацию, утраченную из-за отсутствия стандартного цветового кода.

Когда окраска трубопроводов не требуется

В соответствии с п. 6.7.4.6 СП 485.1311500, оцинкованные снаружи трубопроводы и трубопроводы из нержавеющих материалов допускается не окрашивать по всей длине.

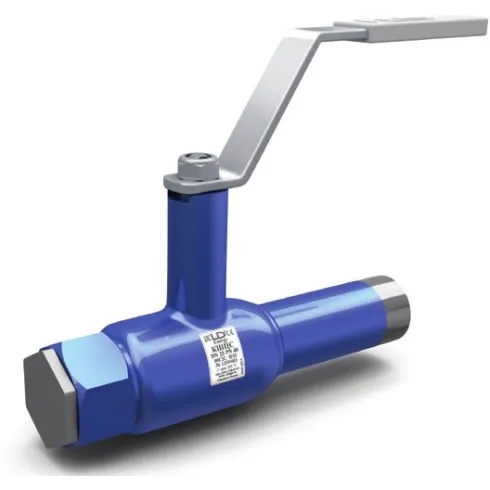

Это не касается обязательной сигнальной окраски (красным цветом) участков длиной 50–200 мм на подходах к запорным устройствам, которая необходима для их немедленного визуального выделения.

Цинковое покрытие имеет низкую адгезию к большинству красок и эмалей. Технологически окрашивать оцинкованные поверхности возможно, но с обязательной подготовкой. Перед нанесением сигнального или опознавательного покрытия требуется очистка поверхности и применение специальной грунтовки для цинка (“протравливающего грунта”), обеспечивающей адгезию. Без этого финишный слой краски может быстро отслоиться.
