Маркировочные щитки, стрелки, надписи и цифровые обозначения трубопроводов АУП и ВПВ
Директор проектной организации ООО «СитиСофт» (Беларусь).
Более 20 лет опыта в области пожарной безопасности. Автор телеграм-канала «Системы пожаротушения FireSprinkler».
Продолжаем цикл статей про цвет и окраску трубопроводов для АУП и ВПВ.
Цветовая окраска трубопроводов является важнейшим, но не единственным элементом их идентификации. В системах автоматического пожаротушения (АУП) и внутреннего противопожарного водопровода (ВПВ) требуется комплексный подход к маркировке, который гарантирует однозначное распознавание транспортируемой среды, ее параметров и направления потока в любых условиях эксплуатации. В данной статье, третьей из цикла, систематизированы требования нормативных документов к маркировочным щиткам, стрелкам, надписям и цифровым обозначениям, а также приведены практические рекомендации по их применению.
Содержание
Нормативная база к маркировке трубопроводов АУП и ВПВ
Основные требования к маркировке трубопроводов АУП и ВПВ содержатся в:
Согласно пункту 6.7.4.7 СП 485, опознавательная окраска является обязательной. Однако в случаях скрытой прокладки, размещения под теплоизоляцией или адаптации цвета труб к интерьеру, её функцию полностью берут на себя маркировочные щитки с надписями и стрелками. Такой подход обеспечивает абсолютную однозначность идентификации, в том числе для лиц с особенностями цветовосприятия.
ГОСТ Р 71918-2024 устанавливает единые правила для промышленных трубопроводов и распространяется на все элементы маркировки: цвета, размеры, шрифты, места установки.
Места установки маркировочных щитков и нанесения обозначений
Пункт 6.7.4.11 СП 485 определяет перечень мест, где маркировка должна быть нанесена в обязательном порядке. При этом фраза «с учетом местных условий» дает проектировщику право корректировать расположение знаков исходя из доступности для обзора, освещенности, насыщенности коммуникациями.
Обязательные места маркировки:
| Место нанесения | Пояснение |
|---|---|
| Вход и выход из пожарных насосов (основного и резервного) | Идентификация потоков до и после насосного агрегата |
| Вход и выход из общей обвязки | Узлы управления, вводы в здание, коллекторы |
| Ответвления трубопроводной сети* | Тройники, переходы, коллекторы |
| Места соединений* | Фланцы, сварные швы, муфты |
| Запорные устройства (задвижки, вентили, клапаны) | Через которые осуществляется подача воды в магистральные, подводящие и питающие трубопроводы |
| Проходы через стены, перегородки, перекрытия | С обеих сторон преграды |
| Вводы в здания и защищаемые помещения | На границе объекта или помещения |
| Прямые участки | Внутри помещений — не реже чем через 10 м; на наружных трассах — 30…60 м (согласно ГОСТ Р 71918-2024, п. 5.8) |
* Примечание к строкам “Ответвления трубопроводной сети” и “Места соединений”:
наличие в перечне не означает требование наносить маркировку у каждого фланца, сварного шва или муфты. Формулировка «с учетом местных условий» оставляет за проектировщиком выбор конкретных участков, где идентификация действительно необходима для эксплуатации и обслуживания.
Все перечисленные элементы должны быть однозначно распознаваемы в процессе эксплуатации и обслуживания системы.
Учим проектировать водяное и пенное АПТ, а также ВПВ.
Маркировочные щитки: конструкция и требования
Согласно пункту 3.2 ГОСТ Р 71918-2024, маркировочный щиток — это специализированное изделие, содержащее буквенные или цифровые надписи, предназначенное для дополнительного обозначения вида веществ и их параметров (температуры, давления и т.д.), необходимых по условиям эксплуатации. Он применяется в двух случаях (ГОСТ Р 71918-2024, п. 8.1, 8.2):

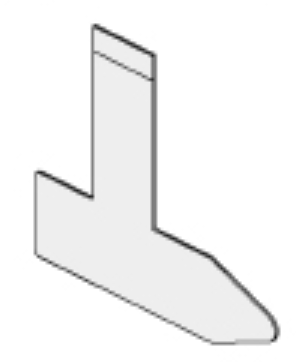

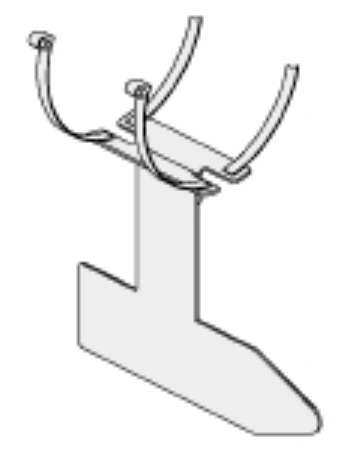

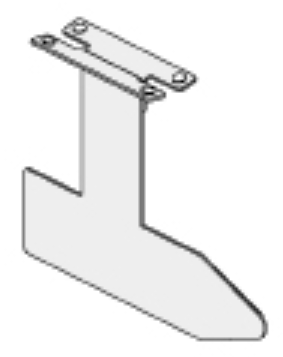

Выпускаются маркировочные щитки с различными вариантами крепления к трубопроводу – магнитное, приварное и хомутное.
Надписи на щитках не должны содержать избыточной информации, нераспространенных терминов и сокращений.
Размеры маркировочных щитков
Размер щитка определяется расстоянием, с которого он должен быть опознан. Базовый параметр — ширина щитка а, остальные размеры вычисляются пропорционально (таблица 8 ГОСТ Р 71918-2024).
| Расстояние опознания, м | Размер а, мм |
|---|---|
| до 6 | 26 |
| 6…12 | 52 |
| 12…18 | 78 |
| 18…24 | 105 |
Для трубопроводов в помещениях обычно применяют размер а = 52…78 мм.
Материал и цветовое оформление
Щитки изготавливают из металла, пластика или пленочных материалов, стойких к условиям эксплуатации (ГОСТ Р 71918-2024, п. 9.1). Цвет фона щитка должен соответствовать основной опознавательной окраске трубопровода (таблица 1 ГОСТ Р 71918-2024). Цвет надписей и стрелок выбирается исходя из контрастности:
Шрифт — чёткий, легко читаемый, рекомендуется использовать шрифты по ГОСТ Р 52290 (дорожные знаки).
Стрелки направления потока
Стрелка является обязательным элементом маркировки магистральных, подводящих и питающих трубопроводов. Она указывает направление движения транспортируемой среды и предотвращает ошибочные действия персонала (например, закрытие не той задвижки).

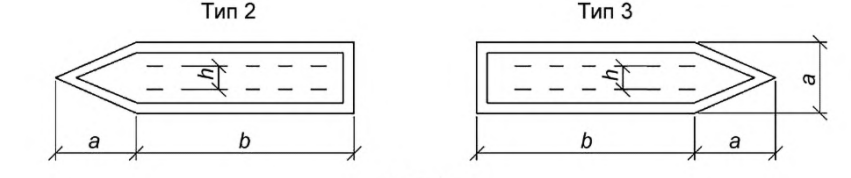

Способы нанесения (ГОСТ Р 71918-2024, п. 9.9 и рисунок 3):

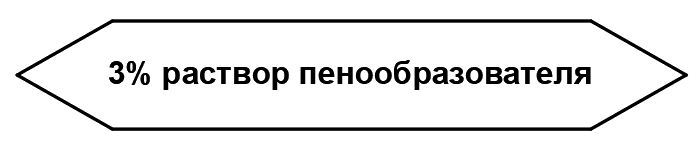

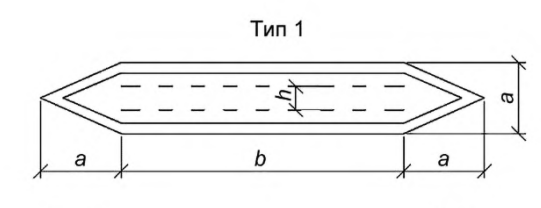

Для кольцевых трубопроводов стрелки наносят на оба конца кольца либо используют двунаправленную стрелку (тип 1 по рисунку 3 ГОСТ Р 71918-2024).
Цвет стрелки:
Цифровые и буквенно-цифровые обозначения
Цифровые коды — стандартизированный способ обозначения вида транспортируемой среды. Они закреплены в ГОСТ Р 71918-2024 и обязательны для применения в системах пожаротушения (СП 485.1311500.2020).

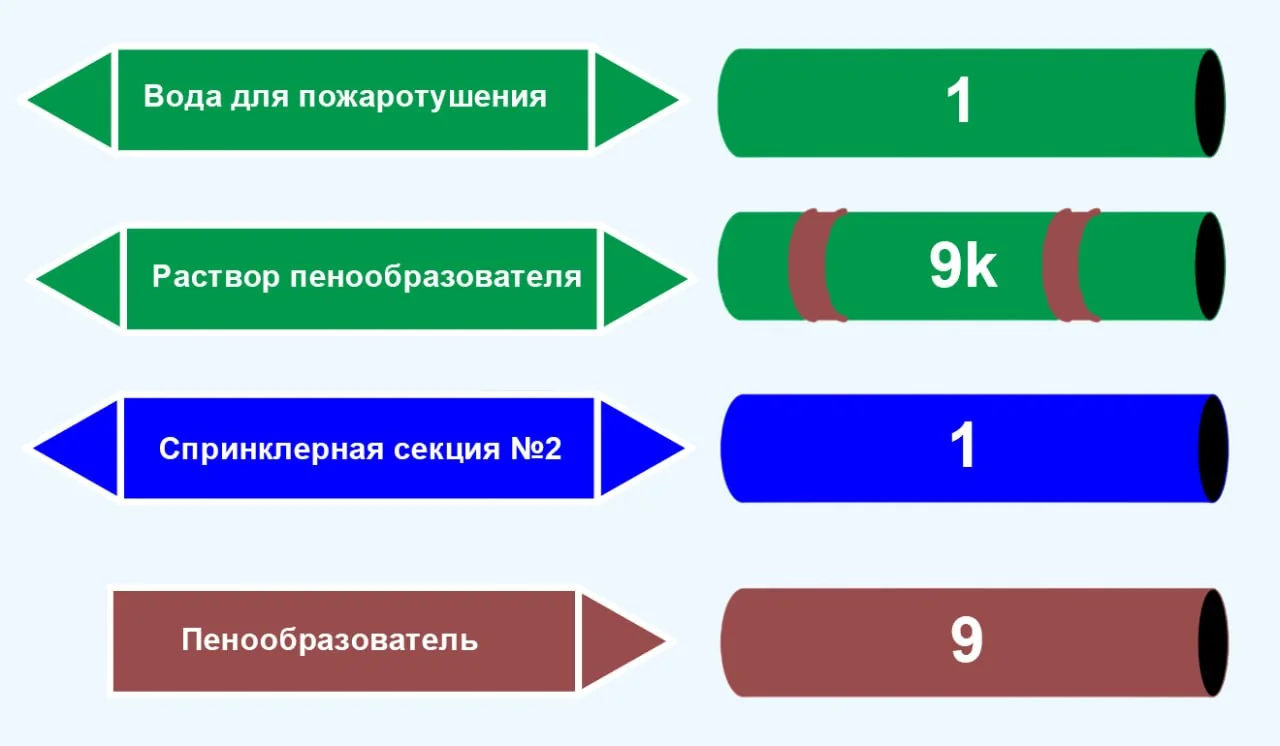

Основные коды
| Код | Среда |
|---|---|
| 1 | Вода (водозаполненные трубопроводы) |
| 3 | Воздух (сжатый, управляющая среда) |
| 3с | Воздух (в незаполненных трубопроводах, «сухотрубах») |
| 9 | Пенообразователь |
| 9к | Раствор пенообразователя (вода с концентратом) |
Цифры наносятся на маркировочный щиток или непосредственно на трубопровод. Они обеспечивают однозначную идентификацию независимо от цветового восприятия, что особенно важно при недостаточной освещенности, запыленности или использовании нестандартных оттенков трубопроводов под интерьер.
Дополнительные параметры
Пункт 8.2 ГОСТ Р 71918-2024 допускает нанесение на щитки параметров, необходимых по условиям эксплуатации. Для водяных и пенных АУП рекомендуется указывать:
Все эти сведения могут быть объединены на одном щитке или вынесены на отдельные таблички, но в любом случае они должны быть читаемы и расположены в местах, указанных в п. 6.7.4.11 СП 485.
Практические рекомендации по проектированию и монтажу
Комбинирование элементов. Наиболее надежный способ маркировки — сочетание опознавательной окраски, щитка со стрелкой и цифрового кода. Если цвет трубы изменен (интерьер, теплоизоляция), щиток и цифры полностью берут на себя идентификацию.
Расположение. Щитки и стрелки следует располагать так, чтобы они были видны с основных маршрутов обхода и не перекрывались другими коммуникациями, изоляцией или конструкциями.
Единообразие. Для одного объекта желательно придерживаться единого типа щитков (материал, размер, способ крепления), чтобы маркировка воспринималась как целостная система.
Заключение
Правильное применение маркировочных щитков, стрелок, надписей и цифровых обозначений — обязательное условие соответствия систем пожаротушения требованиям СП 485.1311500.2020 и ГОСТ Р 71918-2024. Такой комплексный подход гарантирует:
Учет всех перечисленных требований на стадии проектирования позволяет избежать замечаний экспертизы и создать систему, удобную в работе на протяжении всего срока службы.
Предыдущие статьи цикла были посвящены выбору опознавательных цветов для трубопроводов АУП и ВПВ. В следующем материале рассмотрим особенности окраски и маркировки неметаллических трубопроводов.
