Логика принятия решений по окраске трубопроводов АУП и ВПВ в сложных случаях. Возможность изменения окраски труб (Часть 2)
Директор проектной организации ООО «СитиСофт» (Беларусь).
Более 20 лет опыта в области пожарной безопасности. Автор телеграм-канала «Системы пожаротушения FireSprinkler».
В первой статье представлен разбор нормативных требований к опознавательной, сигнальной и защитной окраске трубопроводов водяных и пенных автоматических установок пожаротушения (АУП) и внутреннего противопожарного водопровода (ВПВ).
Содержание

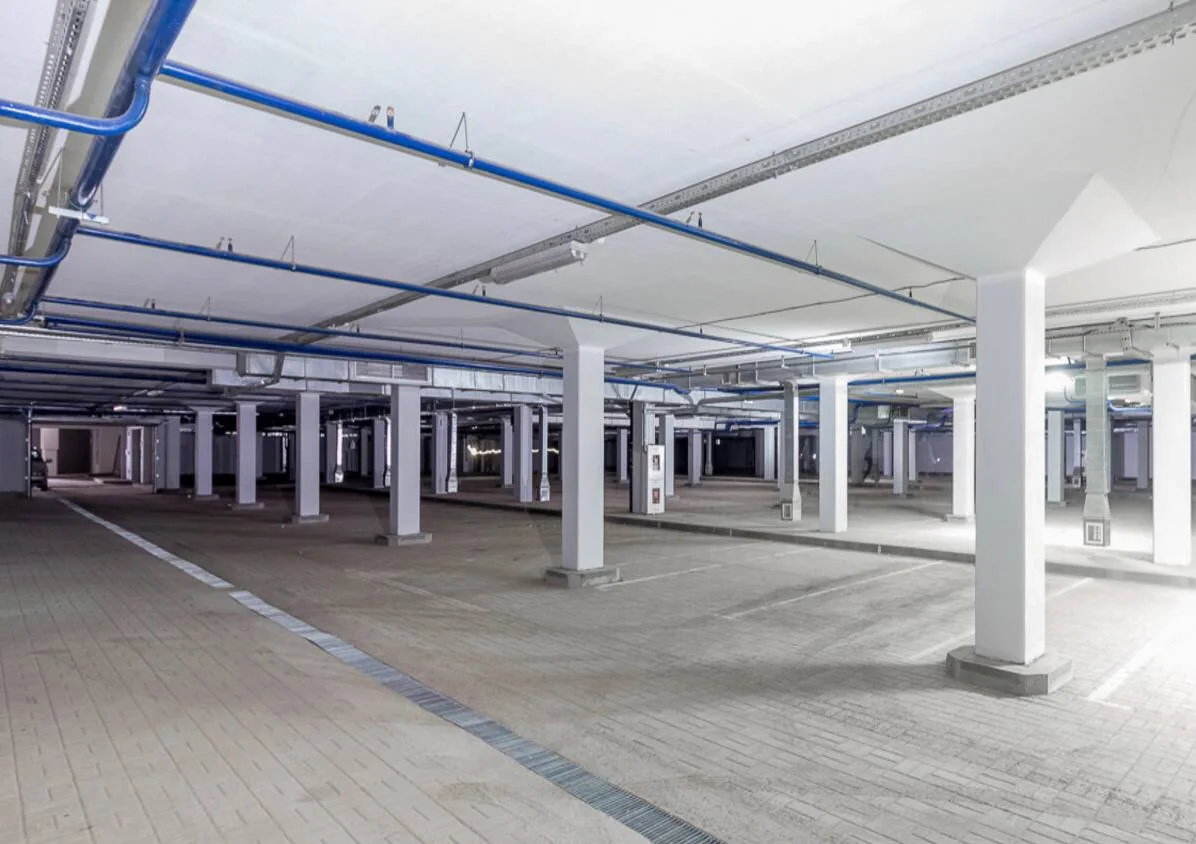

Логика окраски трубопроводов в сложных случаях
При проектировании сложных систем, таких как пенные АУП, сухотрубы и системы пенного ВПВ, где нормативные документы не содержат прямых указаний для всех возможных конфигураций, необходимо руководствоваться принципом смысловой достаточности. Цветовая маркировка трубопроводов должна быть информативной, но не избыточной, обеспечивая быстрое и однозначное понимание назначения трубопровода.
Главный принцип: окраску трубопроводов определяет транспортируемая среда в состоянии “покоя” системы (дежурный режим).
| Тип системы | Среда в дежурном режиме | Логичное решение по окраске/маркировке трубопроводов | Обоснование |
|---|---|---|---|
| Дренчерная пенная АУП (незаполненная) | Воздух в незаполненном трубопроводе | 🔷 Голубой («3с») с 🟤 коричневыми кольцами | Указывает на «сухотруб» и специфику конечной среды — раствор пенообразователя. |
| Воздухонаполненная спринклерная пенная АУП (АУП-СВозД) | Управляющий воздух под давлением | 🔵 Синий («3») с 🟤 коричневыми кольцами | Сообщаем и о воздушном контроле и о конечной цели системы — подаче раствора. |
| Подводящие трубопроводы в насосной станции дренчерной пенной АУП (до дозатора) | Вода | 🟢 Зеленый («1») | Эти трубы в дежурном и рабочем режиме транспортируют только воду. |
| Незаполненные трубопроводы водяного ВПВ | Воздух | 🔷 Голубой («3с») | Показываем “сухотруб” водяной системы |
| Незаполненные трубопроводы пенного ВПВ | Воздух | 🔷 Голубой («3с») с 🟤 коричневыми кольцами | Показываем и “сухотруб”, и специфику системы (подача раствора). |
| Растворозаролненные трубопроводы пенной АУП | Раствор пенообразователя | 🟢 Зеленый с 🟤 коричневыми кольцами | Соответствует требованиям для транспортируемой среды. |
Пояснения и практический подход:
Отсутствие зелёных колец в водяных системах с воздухом в дежурном режиме
Если в дежурном режиме трубопровод заполнен воздухом (голубой цвет/код 3с) или сжатым воздухом (синий цвет/код 3), добавление зеленых колец, указывающих на воду, не требуется.
Пример: специалист, видя синий трубопровод в неотапливаемом помещении, однозначно идентифицирует его как часть воздухонаполненной спринклерной водяной АУП.
🟤 Коричневые кольца — маркер пенной системы
Коричневый цвет (код 9) указывает на связь с пенообразователем. Его добавление в виде колец к базовому цвету (синему или голубому) сразу обозначает, что система является пенной, даже если в дежурном режиме по трубе движется воздух.
Главная мысль: система цветовой маркировки трубопроводов должна быть логичной и интуитивно понятной, но не следует ее излишне усложнять. Не нужно перенасыщать элементы информацией там, где их назначение и так ясно из базовых принципов и контекста.
Представьте, что вы проводите плановый осмотр насосной станции пенной АУП. Вы видите два трубопровода: один окрашен в сплошной коричневый цвет, а второй — в зеленый с коричневыми кольцами. Какую информацию о системе вы можете получить, даже не глядя на чертежи?
Правила опознавательной окраски трубопроводов установлены с учетом требований безопасности, но в определенных случаях допускают отклонения.
Изменение окраски трубопроводов под интерьер
Правила, касающиеся изменения опознавательной окраски трубопроводов для целей дизайна, претерпели важное уточнение.
До введения Изменения №1 примечание к пункту 6.7.4.7 СП 485.1311500.2020 содержало разрешение, сформулированное через исключение:
«По требованию заказчика допускается изменение окраски трубопроводов не складских и не производственных помещений».
Такая конструкция создавала почву для разночтений в сложных случаях, когда статус помещения не был очевиден. Например, возникали вопросы: относится ли научная лаборатория в НИИ или полиграфия в офисном здании к «производственным» помещениям?
Учим проектировать водяное и пенное АПТ, а также ВПВ.
Изменение №1, действующее с 01.01.2026, вносит ясность, заменяя эту формулировку на прямое и однозначное разрешение:
«допускается изменение окраски трубопроводов жилых и общественных помещений под цвет интерьера».
В контексте пожарной безопасности термин «жилые и общественные помещения» имеет строгое нормативное определение, соответствующее классам функциональной пожарной опасности Ф1, Ф2, Ф3 и Ф4 по Федеральному закону №123-ФЗ. К ним относятся:
Таким образом, новое правило распространяется на все без исключения помещения классов Ф1–Ф4. Например, в торговом центре (Ф3.1) или административном здании (Ф4.3) опознавательную окраску трубопроводов действительно можно гармонизировать с интерьером.
Это разумное послабление обусловлено тем, что на производственных и складских объектах, наряду с пожарными системами, могут присутствовать технологические трубопроводы для опасных химических веществ. Их мгновенная идентификация очень важна при авариях или ремонте. Поскольку в жилых и общественных зданиях (Ф1–Ф4) трубопроводов с такими опасными средами в принципе нет, то для данных объектов допустима эстетическая интеграция противопожарных трубопроводов в интерьер.
Ограничение для автостоянок
Несмотря на бытовое восприятие как общедоступной зоны, в системе классификации по ФЗ-123 (ст. 32) автостоянки отнесены к классу Ф5.2 «Складские здания». Следовательно, разрешение, данное для классов Ф1-Ф4, на них не распространяется. Трубопроводы в автостоянках должны иметь стандартную опознавательную окраску. В здании смешанного назначения (например, торговый центр с паркингом) к разным зонам применяются разные правила.
Важные уточнения:
- Сигнальная окраска (участки подключения арматуры, узлы управления, насосы) выполняется красным цветом в обязательном порядке, независимо от дизайнерских решений.
- При отказе от стандартной опознавательной окраски обязательно применяются маркировочные щитки и цифровые обозначения, обеспечивающие идентификацию транспортируемой среды.
Практическая рекомендация
При изменении окраски трубопроводов под интерьер в проекте следует предусматривать:
Правила применения маркировочных щитков, стрелок, надписей и цифровых обозначений будут подробно рассмотрены в третьей части.
