Что будет с насосом в АУП, если в системе вскроется один ороситель?

В телеграм-чате проектировщиков СПЗ часто задают вопросы о подборе насосов для АУП. Здесь мы рассмотрим некоторые из них. Подробнее о насосах можно узнать на авторском онлайн-курсе «Подбор насосов для АУП и ВПВ с точки зрения гидравлики».

Если сработало не максимальное количество оросителей, а вскрылся один ороситель

Если говорить навскидку, то насос будет работать так же, как и было запроектировано на расчетной площади. Система не изменилась. У нас просто не вскрылись остальные оросители. Когда мы считаем минимальный требуемый расход на минимально орошаемую площадь, мы начинаем считать от диктующего оросителя, который расположен максимально высоко и далеко от насоса. Когда он вскрывается, весь трубопровод, который идет до него, остается точно такими же и сопротивление не меняется.

Когда открывается 1 ороситель, изменяется ли статический напор в системе? Нет. Изменяется ли требуемое давление в системе? Нет. У нас изменяются потери. Насос будет выдавать тот напор, который получается в точке пересечения с характеристикой системы.

Если пожар в точке не диктующего оросителя, например, в самом ближнем к насосу

Первое что может измениться – это геометрическая высота подъема жидкости. Длина трубопровода до этого оросителя намного меньше, диаметры трубопровода больше. Получается, если вскрывается ороситель близко расположенный к насосной, характеристика системы изменяется. Особенно изменится характеристика, если это система с большой пьезометрической высотой (например, пожаротушение в многоэтажных зданиях). И чтобы не ошибиться с подбором насоса, кроме расчетной площади, стоит просчитать такую же площадь рядом с насосной и подбирать насосы, удовлетворяющие параметрам обоих рассчитанных площадей.

Если сработало оросителей больше расчетного

Чем больше расход у системы, тем больше потери на трение и насосу нужно больше мощности для работы. Мощности которую должен обеспечить мотор насоса.

При подборе насосной диаграмму условно делим на 3 части и правильнее будет подобрать насос в пределах первой или второй части диаграммы, так как у нас будет некоторый запас по мощности.

Что будет с насосом в АУП, если в системе вскроется один ороситель?

Если характеристика насосной  будет подобрана в третьей части диаграммы, то мотор насосов не сможет обеспечить необходимый расход, если оросителей вскроется больше расчетного. Но правильнее всего – это нужно пересчитать, чтобы убедиться в правильности подбора насоса.

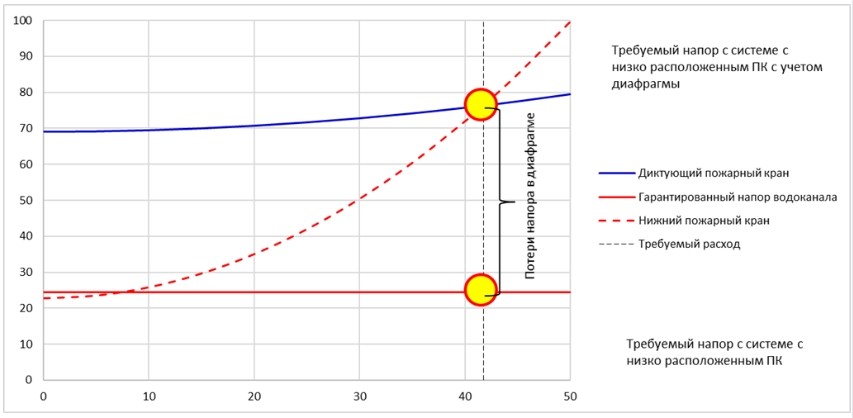

Система с низкорасположенными оросителями и пожарными кранами, и их требуемые рабочие характеристики должны быть максимально идентичными с диктующей точкой:

Что будет с насосом в АУП, если в системе вскроется один ороситель?
Пример системы ВПВ многоэтажного здания
