Рассмотрим применение формулы для подсчета расстояния между пожарными кранами которая приведена в СП 10.13130.2020, а также встречающиеся в проектах варианты размещения пожарных кранов (ПК) и том, что нужно учитывать при их расстановке.

Как посчитать расстояние между пожарными кранами? Формула из СП 10.13130, ранее была опубликована в учебно-методическом пособии «Внутренний противопожарный трубопровод» ВНИИПО МЧС России 2010 года.

Вот как она выглядит:

О расстоянии между пожарными кранами и их размещении на объекте при проектировании водяного пожаротушения

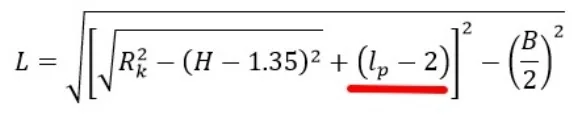

L – расстояние между пожарными кранами;
Rk — радиус компактной части струи;
Н – высота помещения (не путать с высотой компактной части струи!);
1,35 – максимальная высота размещения пожарного крана от уровня пола, м;
Lp – длина пожарного рукава;
B – ширина помещения (при расстановке по двум противоположным сторонам В/2. Обратите внимание на рисунки «вариант 3» и «вариант 4» ниже).

Размещение пожарных кранов

Исходя из формулы, приведенной выше, можно выделить четыре часто встречающихся способа размещения ПК в зависимости от помещения и числа струй.

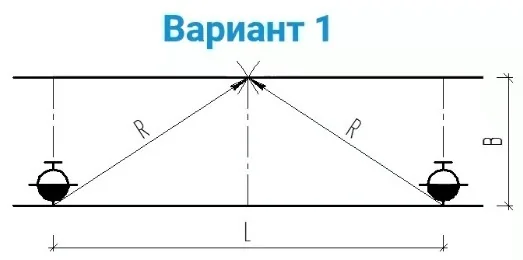

Вариант 1 — одностороннее размещение, когда ПК размещаются на одной стороне коридора.

О расстоянии между пожарными кранами и их размещении на объекте при проектировании водяного пожаротушения
Каждая точка пространства орошается одной струей. ПК располагается на одной стороне.

Здесь показан вариант, где каждая точка орошается одной струей. Это ОШИБКА. СП 10.13130.2020 не допускает такого размещения. Необходимо помнить, что вне зависимости от числа струй для расчета расхода на внутреннее тушение, размещение пожарных кранов осуществляется таким образом, чтобы каждая точка помещения имела возможность орошения от двух разных пожарных кранов. Вот как это записано в СП 10.13130.2020:

6.2.2. При определении мест размещения и количества ПК, пожарных стояков и опусков необходимо учитывать:

функциональную пожарную опасность зданий, сооружений и пожарных отсеков в соответствии со статьей 32[1]:

в зданиях функциональной пожарной опасности Ф1.1 — Ф1.3, Ф2 — Ф5 с коридорами длиной до 10 м включительно при двух расчетных ПК допускается устанавливать их на одном пожарном стояке или опуске. В данном случае каждая точка защищаемых помещений должна иметь возможность орошаться каждым из этих двух ПК;

в зданиях функциональной пожарной опасности Ф1.1 — Ф1.3, Ф2 — Ф5 с коридорами длиной свыше 10 м при расчетном количестве ПК два и более, каждая точка помещения должна орошаться из двух ПК — по одному ПК, установленному на разных стояках или опусках;

в зданиях функциональной пожарной опасности Ф1.1 — Ф1.2, Ф2 — Ф5 при расчетном количестве ПК не менее трех, а в зданиях функциональной пожарной опасности Ф1.3 — не менее двух с коридорами длиной более 10 м, на стояках или опусках допускается устанавливать спаренные ПК-с, или спаренные ПК-м, или спаренные ПК-с с ПК-м с водокольцевыми катушками.

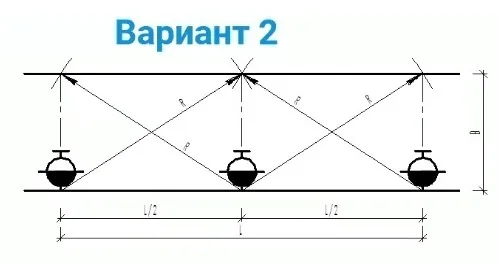

Вариант 2 более сложный, поскольку необходимо орошение каждой точки двумя струями.

О расстоянии между пожарными кранами и их размещении на объекте при проектировании водяного пожаротушения
Каждая точка пространства орошается двумя струями. ПК располагается на одной стороне.

Между уже рассмотренными в варианте 1 пожарными кранами ставится еще один пожарный кран, который дает возможность орошать каждую точку двумя струями.

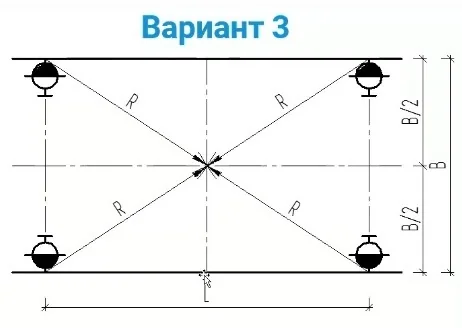

Вариант 3 — двустороннее размещение пожарных кранов, где каждая точка орошается одной струей. Такое размещение характерно для достаточно широких помещений и тоже является ОШИБОЧНЫМ решением в случае, когда ширина В/2 превышает радиус действия ПК.

О расстоянии между пожарными кранами и их размещении на объекте при проектировании водяного пожаротушения
Каждая точка пространства орошается одной струей. ПК располагаются по двум сторонам.

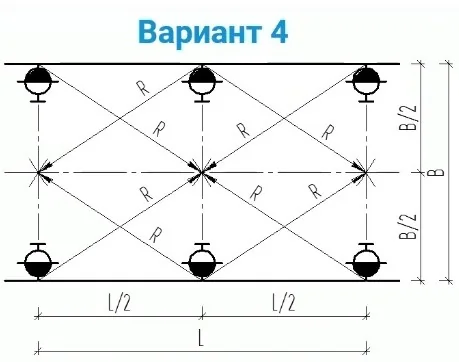

Вариант 4 — самый сложный, но зато правильный. Каждая точка орошается двумя струями, при этом предусмотрено двустороннее расположение пожарных кранов (характерно для широких помещений).

О расстоянии между пожарными кранами и их размещении на объекте при проектировании водяного пожаротушения
Каждая точка пространства орошается двумя струями. ПК располагаются по двум сторонам.

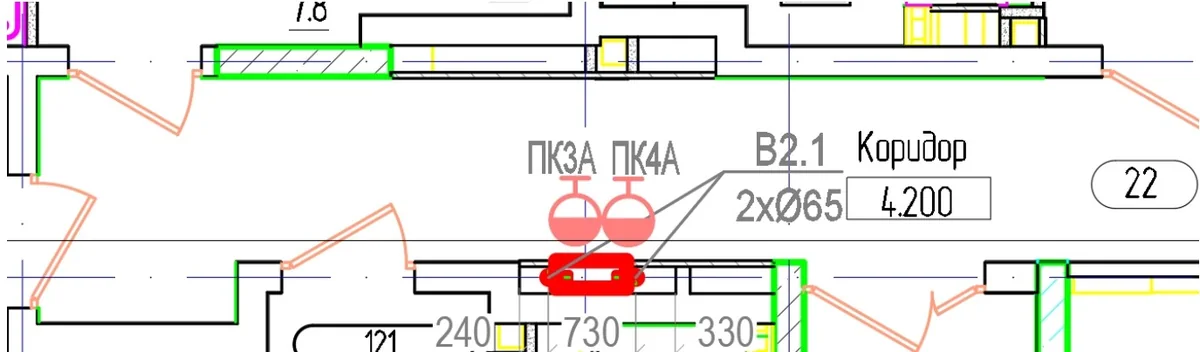

Из-за разницы в планировке зданий размещение пожарных кранов может варьироваться. Часто встречается попарное размещение двух ПК рядом, это не запрещено нормативами, но исключает возможность использования обоих ПК одновременно в случае возникновения пожара в месте их установки.

О расстоянии между пожарными кранами и их размещении на объекте при проектировании водяного пожаротушения

Что такое расчетная длина пожарногорукава

Длина самого пожарного рукава в пожарном шкафу принимается длиной 10,15 или  20м, но в формуле длина рукава уменьшается на 2 метра.

Почему?

Пожарный рукав нельзя натянуть, как струну, на всю длину. Есть участок опуска, есть участок подъема. Длина рукава расходуется на эти опуски и подъемы – как раз около 2-х метров. Если принять пожарный рукав длиной 20 м, его реальная длина будет короче – 18м.

О расстоянии между пожарными кранами и их размещении на объекте при проектировании водяного пожаротушения

Запорный клапан ПК должен быть на высоте 1,2 м ± 0,15м по п.6.2.5. СП 10.13130.2020.  Однако по  п.7.15 СП 30.13330.2020 – 1,35м ± 0,15м.

Принимается компромиссное решение, отвечающее требованиям обоих сводов правил — это 1,35 м.

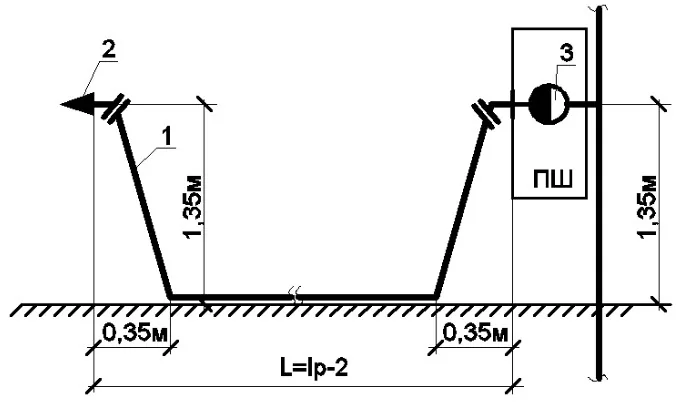

От пожарного крана рукав опускается на пол с высоты 1,35м, идет по полу и поднимается на высоту 1,35м – это средняя высота на которой человек будет держать пожарный ствол.

О расстоянии между пожарными кранами и их размещении на объекте при проектировании водяного пожаротушения

То есть в горизонтальной проекции при расстановке пожарных кранов, длину пожарного рукава, принимаемую по таблице в СП 10.13130.2020, необходимо уменьшать как минимум на 2 метра.

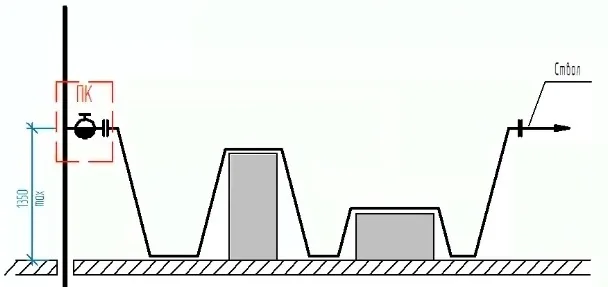

Однако встречаются случаи, когда нужно дополнительно учитывать потери длины рукава. Это бывает, когда на объекте есть какие-то препятствия, которые могут присутствовать в помещении, например, автомобили на парковке или стационарное оборудование в цеху.

В таких случаях, длину рукава в проекции придется уменьшать еще и на величину тех препятствий, которые необходимо преодолеть.

О расстоянии между пожарными кранами и их размещении на объекте при проектировании водяного пожаротушения

Вот как это описано в СП 10.13130.2020:

6.2.13. В тех случаях, когда защищаемое помещение насыщено технологическим оборудованием, расстояние между ПК определяют с учетом планировочных решений объекта защиты и размещения в нем данного оборудования.

Пример расчета

Попробуем определить расстояние между ПК для жилых и общественных зданий высотой до 50 м при расстановке ПК по двум сторонам с учетом высоты компактной части струи 6 м. Расстояние между кранами будет вычисляться по формуле:

О расстоянии между пожарными кранами и их размещении на объекте при проектировании водяного пожаротушения

В формуле следует обратить внимание на величину B — ширина помещения (если пожарные краны расстанавливаются по двум противоположным продольным сторонам, то при расчетах ширину принимают равной B/2).

Типичная ошибка размещения ПК

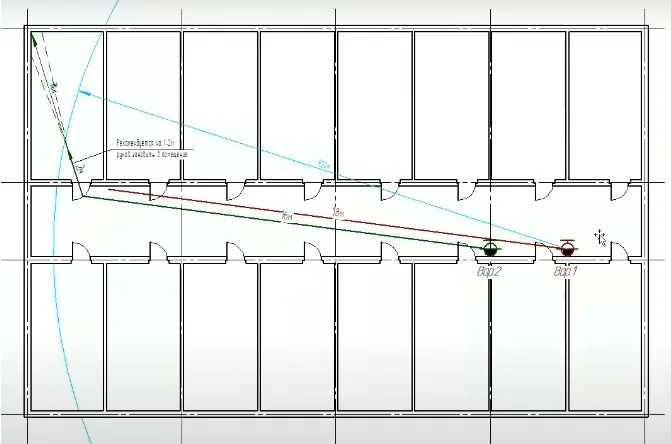

Радиус действия пожарного крана в реальности равен сумме двух величин – это длина рукава и компактная часть пожарной струи. Но, как говорилось выше, при расстановке ПК обязательно нужно учитывать планировку здания и наличие препятствий. В связи с этим, зачастую ошибочно на чертежах очерчивают радиусы действия ПК в виде круга с радиусом равным длине рукава и по ним производят расстановку.

При планировании размещения ПК, нужно оценивать хватит ли рукава до дальних помещений. Необходимо предусмотреть запас 1-2 метра рукава внутри помещения, чтобы была возможность завести ствол в помещение и управлять им.

О расстоянии между пожарными кранами и их размещении на объекте при проектировании водяного пожаротушения

На рисунке изображены 2 варианта расстановки пожарного крана:

  • Вариант 1 не подходит, потому что рукав если и дотянется до двери помещения, то невозможно будет завести ствол внутрь помещения и управлять им.
  • Вариант 2 лучше, так как рукав дотягивается до помещения с запасом в 2 метра, что позволит управлять пожарным стволом и компактная часть струи обеспечит тушение дальнего угла помещения.

Самый оптимальный вариант для такой планировки – разместить пожарные краны ближе к середине коридора. Так мы обеспечим доступ со стволом от пожарного крана во все помещения в случае необходимости. Если же ПК разместить по краям коридора справа и слева, то скорее всего придется увеличить их количество в два раза — поскольку рукав ПК, расположенного в правой части, не дотягивается до помещений слева, как мы видим на картинке выше.

Вывод

Размещение пожарных кранов требует детального изучения объемно-планировочных особенностей и параметров объекта, учета его функциональной пожарной опасности. Необходимо предусмотреть размещение ШПК с учетом фактической проекции длины рукава на плане и возможности заведения ствола внутрь дальнего помещения. Расстояние между ПК может определяться по формуле представленной в СП 10.13130.2020, но с обязательным учетом всех вышеуказанных нюансов.
