Как проложить пожарный кабель 2.0. Термины и определения СП 6.13130.2025
Главный специалист отдела пожарной безопасности проектного бюро ООО “Киевская площадь” с 18-летним опытом в проектирования систем противопожарной защиты на различных объектах.
Подробнее об СП 6 поговорим на открытом уроке «Новый СП 6.13130.2025: основные изменения при проектировании СПЗ». Зарегистрироваться→
В связи с утверждением нового свода правил СП 6.13130.2025 (взамен СП 6.13130.2021), который вступит в силу с 29 июня 2026 года, статья “Как проложить пожарный кабель в соответствии с п. 6.6, и п. 6.8 СП 6.13130.2021” потеряет актуальность. Большинство из поднятых там проблем нашли решение в новой редакции свода правил. Предлагаю разобраться подробнее в новых подходах при прокладке пожарных кабелей.
Важно! Это будет серия статей и по аналогии с прошлым материалом, часто будет использоваться принятый в разговорной речи термин “пожарный кабель”. Под “пожарным кабелем” будет пониматься электропроводка систем противопожарной защиты (СПЗ): электропроводка (линии электропитания СПЗ) и линии связи СПЗ.
На мой взгляд, в новом своде правил наконец-то сочетается баланс между нормативными требованиями и рациональным подходом к выполнению своих функций системами противопожарной защиты. Отдадим должное Автору, была проделана огромная работа, учтены замечания и предложения, поступившие в рамках открытого обсуждения проекта документа, а также опыт ответа на письменные обращения с просьбой разъяснить требования предыдущей редакции СП 6.13130.2021.
Разбирать свод правил СП 6.13130.2025 относительно прокладки пожарных кабелей будем последовательно в нескольких частях, которые будут публиковаться по мере готовности:
Содержание
Термины и определения СП 6.13130.2025, касающиеся прокладки пожарных кабелей
Одним из главных положений любого нормативного документа является раздел терминов и определений. Без четкого и однозначного определения термина требования норм просто невозможно сделать рабочими, понятными и однозначно трактуемыми. В своде правил СП 6.13130.2025 появились не только новые термины, но и уже используемые в СП 6.13130.2021 года термины практически все были переработаны и дополнены необходимой информацией. В рамках данной статьи мы ознакомим вас только с изменениями терминов и определений, касающихся прокладки пожарных кабелей.
Кольцевая линия связи систем противопожарной защиты в СП 6.13130.2025
В первую очередь обратим внимание на новое определение термина кольцевой линии связи СПЗ. В отличие от редакции СП 6.13130.2021 мы получили более четкое понимание, какие именно технические средства в нее подключаются, как и что образуют данные линии при единичной неисправности.
п. 3.14 СП 6.13130.2025
3.14 Кольцевая линия связи систем противопожарной защиты: резервируемая линия связи кольцевой топологии между приборами приемно-контрольными, пожарного управления, блочно-модульными приборами (компонентами), а также между подключенными к приборам техническими средствами адресной линии кольцевой топологии, в результате единичной неисправности которых образуются одна линия связи между приборами пожарными и две самостоятельные радиальные линии связи (полукольца кольцевой линии связи) от прибора пожарного до технических средств у поврежденного участка.
Примечание: полукольцо кольцевой линии связи систем противопожарной защиты – участок кольцевой линии связи систем противопожарной защиты между приборами приемно-контрольными, пожарного управления, блочно-модульными приборами (компонентами), а также между подключенными к приборам техническими средствами адресной линии кольцевой топологии в порядке направления опроса.

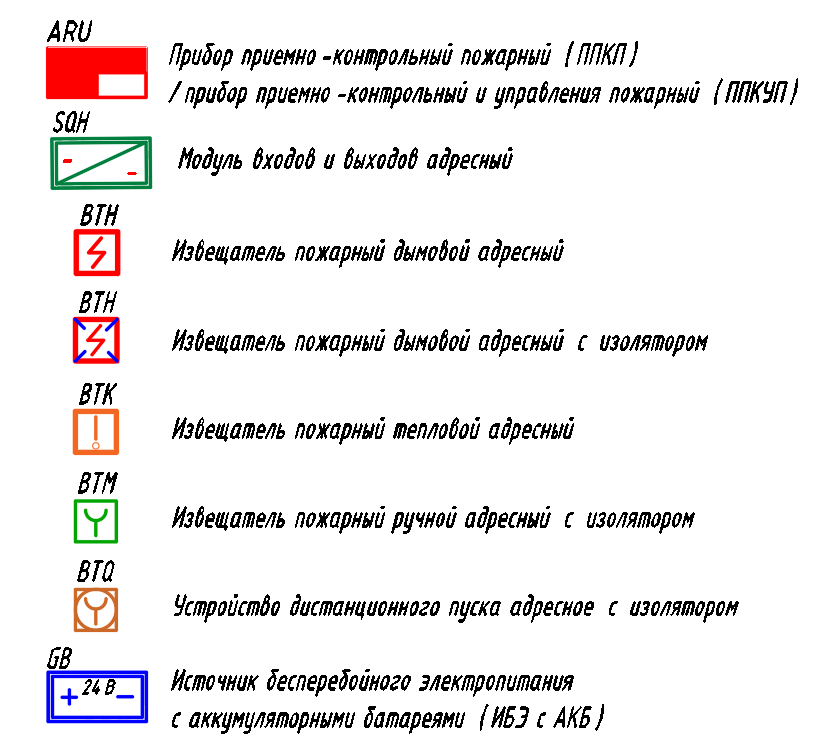

Введем условные обозначения, которые будем использовать далее в рисунках с примерами (графической части):
Примечание: 1. ЕН – Единичная неисправность линии связи или электропитания;
2. ППКУП – техническое средство выполняющее функции прибора приемно-контрольного (ППКП) и прибора пожарного управления (ППУ). Данный прибор появился исключительно благодаря СП 484.1311500.2020. В ГОСТ Р 53325-2012 ППКУП как вид технического средства СПЗ отсутствует.

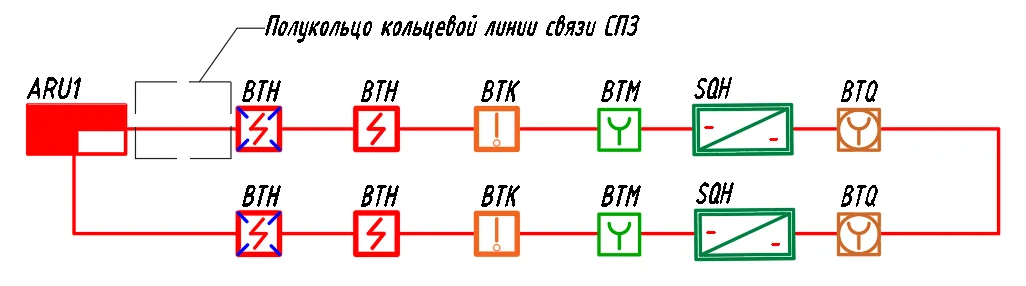

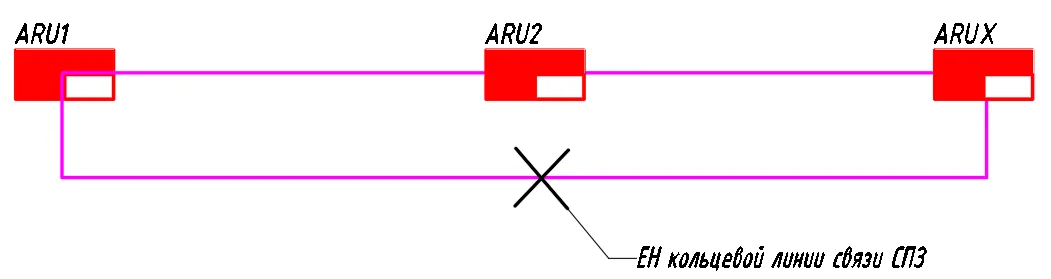

Ниже на рисунках рассмотрим примеры кольцевой линии связи систем противопожарной защиты и единичной неисправности в них.

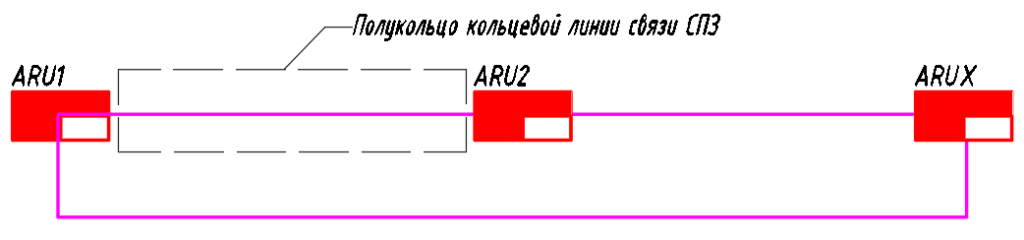

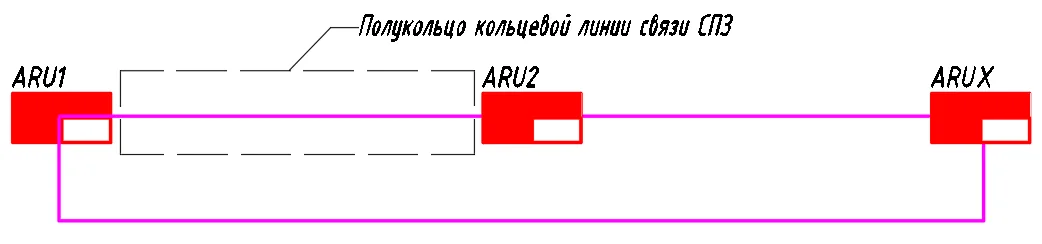

Примечание: С точки зрения требований к прокладке кольцевой линии связи СПЗ, полукольцо может быть сформировано как показано на Рис. 1(между двумя ППКП/ ППКУП), а также с любыми последующими ППКП/ ППКУП, включенными в эту линию.

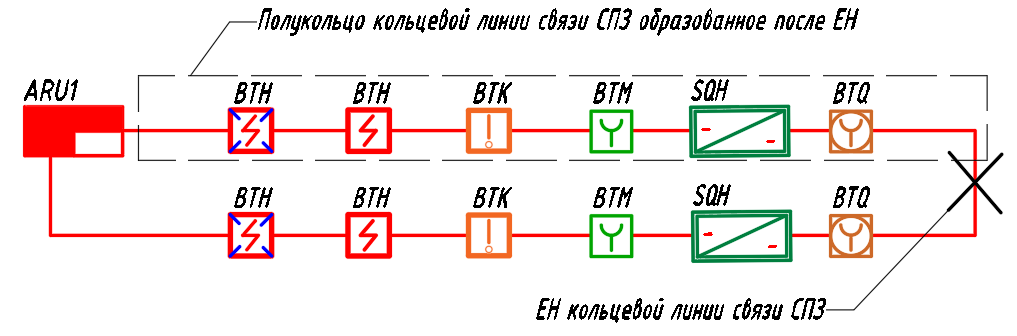

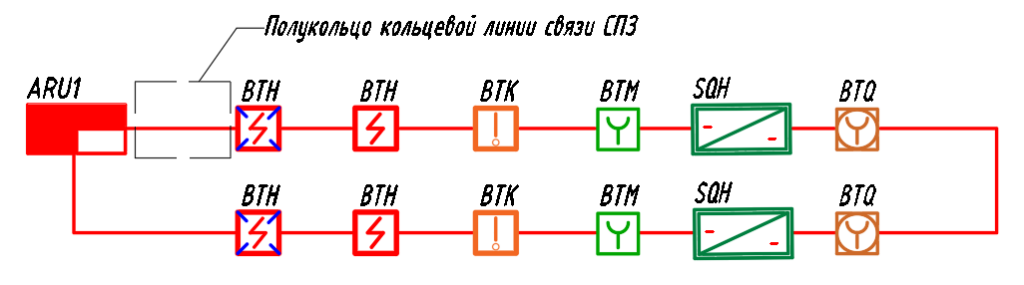

Примечание: С точки зрения требований к прокладке кольцевой линии связи СПЗ, полукольцо может быть сформировано, как показано на Рис. 3, между ППКП/ППКУП и адресным дымовым пожарным извещателем, оборудованным изолятором короткого замыкания, а также с любыми последующими техническими средствами, включенными в эту линию через аналогичные изоляторы.
Интенсив для проектировщиков СПА: разберем СП 484, СП 486, СП 6 и СП 3 (очно в Москве)
Взаиморезервируемые линии связи систем противопожарной защиты
Введение термина и определение “взаиморезервируемые линии связи СПЗ” ответит на множество вопросов, касающихся прокладки резервируемых линий. В дополнение к определению внесено примечание, которое уравнивает требования к кольцевым линия связи СПЗ и к взаиморезервируемым линиям связи СПЗ (яркий пример: RS-485).
п. 3.4 СП 6.13130.2025
3.4 Взаиморезервируемые линии связи систем противопожарной защиты: две независимые линии связимежду приборами приемно-контрольными, пожарного управления, блочно-модульными приборами (компонентами), обеспечивающие защиту от единичной неисправности и передачу идентичной информации по обеим линиям.
Примечание. Требования к взаиморезервируемым линиям связи систем противопожарной защиты аналогичны требованиям к кольцевым линиям связи систем противопожарной защиты.

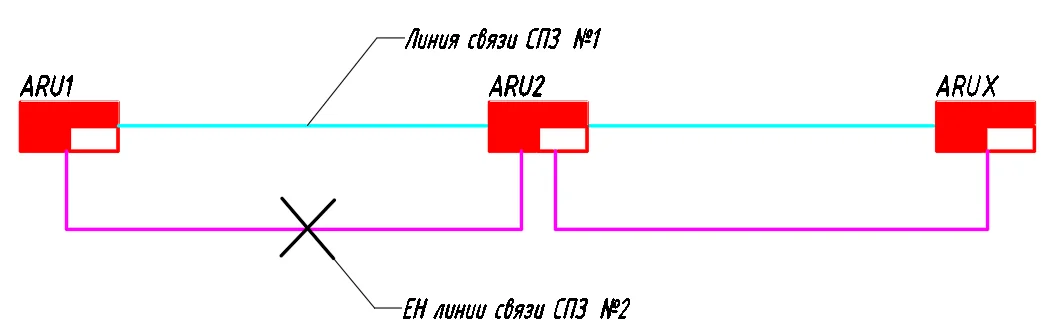

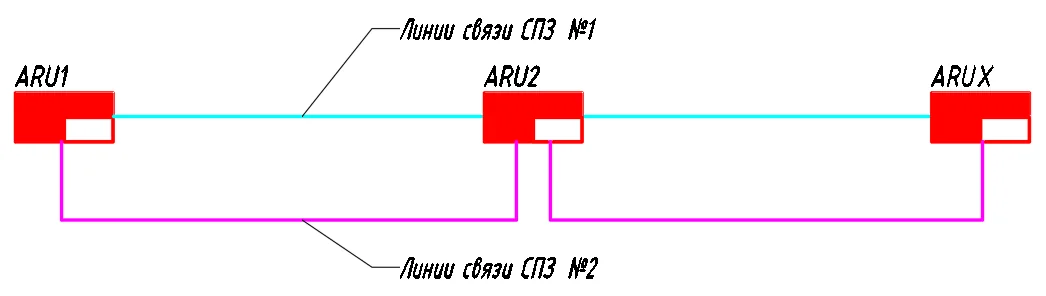

Ниже на рисунках рассмотрим примеры взаиморезервируемых линий связи систем противопожарной защиты и единичной неисправности
Открытая и скрытая электропроводка систем противопожарной защиты
В редакции СП 6.13130.2021 определения терминов открытая и скрытая электропроводка указаны из Правил устройства электроустановок (ПУЭ). В СП 6.13130.2025 приведены свои определения, поскольку ПУЭ не входит в Перечень к Федеральному закону №123-ФЗ.
СП 6.13130.2025
п.3.20 открытая электропроводка: Электропроводка, проложенная по поверхности стен, потолков (в том числе за подвесными потолками), по перекрытию, фермам, опорам и другим строительным элементам зданий и в кабеленесущих системах наружных установок.
п. 3.24 скрытая электропроводка:Электропроводка, прокладываемая в заштукатуриваемых бороздах, под штукатуркой,или замоноличенная в строительные конструкции либо проложенная в замкнутом канале строительной или сборной конструкции.
Важный момент по скрытой прокладке электропроводки СПЗ в заштукатуриваемых бороздах (под штукатуркой). На данный момент, данный способ прокладки электропроводки невозможно проверить на соответствие п. 2 ст. 82 Федерального закона № 123-ФЗ.
Испытания электропроводки с учетом способов прокладки (кабеленесущих систем) проводят по ГОСТ Р 53316. Стандарт содержит методику для открытой электропроводки (например: открытый кабель с элементами крепления, кабель в трубе ПВХ, металлической трубе, в кабель канале ПВХ, металлическом лотке и тд) и для скрытой электропроводки прокладываемой в замкнутой сборной конструкции (огнестойком коробе).
Для заштукатуриваемой в бороздах электропроводки СПЗ часто предлагают использование огнестойких кабельных линий ( далее – ОКЛ), которые прошли сертификацию по методике для открытой электропроводки. Монтаж ОКЛ в борозды или иной поверхности (бетон, кирпич и тд) проводится по прилагаемой инструкции с составлением акта скрытых работ и последующим заштукатуриванием в бороздах. Вариант на мой взгляд сомнительный, так как скрытая электропроводка не равно открытая электропроводка согласно определениям, приведенным в ПУЭ и теперь в СП 6.13130.2025. Решение есть в СП 6.13130.2025, где в п.6.3 содержатся условия, при соблюдении которых можно будет не применять ОКЛ в ряде случаев (например: опуски к извещателям пожарным ручным, устройствам дистанционного пуска и тд.) Подробнее будем рассматривать во второй части статьи “Когда можно не применять ОКЛ при проектировании СПЗ”.
Другие новые определения СП 6.13130.2025
Термин сплошной металлический короб использовался в п. 6.6. редакции СП 6.13130.2021, но не имел на тот момент определения.
п. 3.26 СП 6.13130.2025
3.26 сплошной металлический короб: Глухой металлический короб или кабельный неперфорированный лоток с крышкой, образующий изолированное пространство для прокладки электропроводок или линий связи.
Термин транзитная электропроводка ранее использовался в нормативных документах, например в СП 113.13330, но не имел определения.
п. 3.28 СП 6.13130.2025
п. 3.28 Транзитная электропроводка: электропроводка, проложенная через один и более пожарный отсек, помещение, и не относящаяся к технологическим процессам данного пожарного отсека (отсеков), помещения.
Примечание: в случае подключения электроприемников к транзитной электропроводке, находящейся в том же пожарном отсеке, через который осуществляется транзит электропроводки, эти электропроводки должны соответствовать требованиям, предъявляемым к транзитной электропроводке без подключения электроприемников пересекаемого пожарного отсека.
В СП 6.13130.2025 будет ряд требований как прокладывать транзит, но и несколько запретов касаемо транзитной прокладки, а именно:
СП 6.13130.2025
п. 7.17 Открытая прокладка электропроводок и линий связи любого назначения транзитом через пожаробезопасную зону, в соответствии с СП 1.13130, запрещена.
п.7.21. Транзитная прокладка инженерных коммуникаций (электропроводок и линий связи любого назначения) через помещения для зарядки ТС ТЭП запрещена.
п. 7.29 Транзитная прокладка электропроводок и линий связи любого назначения через помещения электрощитовых запрещена.
Термины и определения замкнутый канал строительной или сборной конструкции и вертикальный стояк позволят решить вопросы, связанные с прокладкой электропроводки СПЗ в стояках. Термин замкнутый канал строительной конструкции использовался в п. 6.6. редакции СП 6.13130.2021, но что за ним скрывалось мы узнали только сейчас.
СП 6.13130.2025
п. 3.5 Замкнутый канал строительной или сборной конструкции: вертикальное или горизонтальное пространство в строительной конструкции с нормированным пределом огнестойкости, образованное при ее изготовлении, или сборная конструкция (огнестойкий короб) в соответствии с ГОСТ Р 53316, предназначенная для прокладки в ней инженерных коммуникаций (электропроводок и линий связи систем противопожарной защиты и не относящихся к системам противопожарной защиты линий связи и электропроводок).
п. 3.6 Вертикальный стояк: вертикальный кабельный канал, пространство в строительной конструкции с нормированным пределом огнестойкости, образованное при ее изготовлении, или сборная конструкция (огнестойкий короб), металлическая труба, сплошной кабельный лоток с крышкой (короб), испытанный в соответствии с ГОСТ Р 53316, предназначенный для прокладки электропроводок и линий связи систем противопожарной защиты и не относящихся к системам противопожарной защиты линий связи и электропроводок.
3.16. Кабельная шахта: вертикальное кабельное сооружение, снабженное скобами или лестницей для передвижения вдоль него людей (проходные шахты) или съемной, полностью или частично, стенкой (непроходные шахты), служащее для прокладки электропроводок и линий связи различного назначения.
Термин и определение цепь питания позволит нам понять, что подразумевается под линии электропитания. Этот вопрос был одним из самых обсуждаемых, поэтому Автор внес ясность по данному вопросу. В определение были включены линии электропитания от ППКП, ППКУП, ППУ, в том числе от блочно-модульных приборов (компонентов) до исполнительных устройств (извещателей, оповещателей и т.п.), поскольку данные линии является одновременно линиями связи и электропитания в соответствии с ГОСТ Р 53325-2012.
СП 6.13130.2025
п.3.30. Цепь питания: участок электрической цепи (линии электропитания системы противопожарной защиты):
от щита питания и управления той или иной системы, питаемой от панели ПЭСПЗ или самостоятельного низковольтного устройства распределения и управления, до прибора пожарного управления, а также от прибора пожарного управления до исполнительного устройства (двигателей насосов автоматической установки пожаротушения, двигателей вентиляторов системы вытяжной противодымной вентиляции, системы приточной противодымной вентиляции и прочих), источника бесперебойного электропитания, прибора приемно-контрольного пожарного, прибора приемно-контрольного и управления пожарного со встроенными источниками бесперебойного электропитания;
от источника бесперебойного электропитания до прибора приемно-контрольного пожарного, прибора приемно-контрольного и управления пожарного, прибора пожарного управления, в том числе блочно-модульных приборов (компонентов), а также от прибора приемно-контрольного пожарного, прибора приемно-контрольного и управления пожарного, прибора пожарного управления, в том числе блочно-модульных приборов (компонентов) до исполнительных устройств (оповещателей и прочих), извещателей.
Примечание: резервируемые линии электропитания систем противопожарной защиты прокладывать совместно в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке, в том числе с креплением к нему с внешней стороны не допускается.
Определение термина электропроводки СПЗ было доработано, а также добавлено примечание с функциональным назначением электропроводки СПЗ.
СП 6.13130.2025
п.3.36 Электропроводка систем противопожарной защиты: электропроводка, предназначенная для питания электрооборудования систем противопожарной защиты и средств пожарной автоматики, обеспечивающая их функционирование в условиях пожара в течение времени, необходимого для выполнения их функций.
Примечание: электропроводки систем противопожарной защиты различают по функциональному назначению: электропроводки, предназначенные для обеспечения электроэнергией электрооборудования систем противопожарной защиты, средств пожарной автоматики, и линии связи в соответствии с СП 484.1311500.
