Выбор типа исполнения пожарного кабеля и когда можно не применять ОКЛ. Часть 2
Главный специалист отдела пожарной безопасности проектного бюро ООО “Киевская площадь” с 18-летним опытом в проектирования систем противопожарной защиты на различных объектах.
В связи с утверждением нового свода правил СП 6.13130.2025 (взамен СП 6.13130.2021), который вступит в силу с 29 июня 2026 года, статья “Как проложить пожарный кабель в соответствии с п. 6.6, и п. 6.8 СП 6.13130.2021” потеряет актуальность. Большинство из поднятых там проблем нашли решение в новой редакции свода правил.
Продолжаем разбираться подробнее в новых подходах при прокладке пожарных кабелей.
Содержание (части 2):
Другие части серии публикаций
Важно! Это будет серия статей и по аналогии с прошлым материалом, часто будет использоваться принятый в разговорной речи термин “пожарный кабель”. Под “пожарным кабелем” будет пониматься электропроводка систем противопожарной защиты (СПЗ): электропроводка (линии электропитания СПЗ) и линии связи СПЗ.
Выбор типа исполнения пожарного кабеля и когда можно не применять ОКЛ
Как выбрать тип пожарного кабеля для объекта защиты

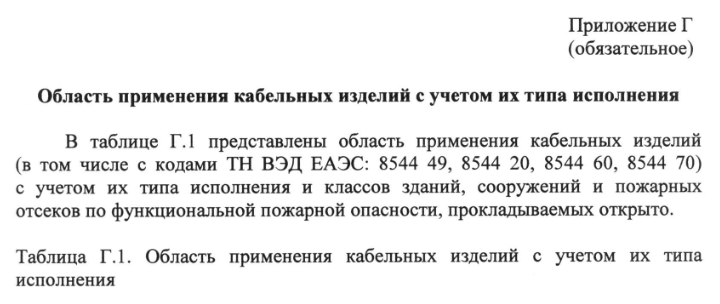

Одно из главных новшеств в части требований к кабельным изделиям для систем противопожарной защиты (СПЗ) стало появление в новом своде правил Приложения Г с областью применения кабельных изделий с учетом их типа исполнения. Ранее эту информацию брали из таблицы 2 ГОСТ 31565, которая в свою очередь имела ряд недостатков, неоднозначных трактовок, ведущих к возникновению разногласий как между проектировщиками, так с теми кто их проверяет.
Ожидаем, что в ГОСТ 31565 внесут изменения и из него исключат таблицу 2, так как новый СП 6.13130.2025 содержит в себе приложение Г «Область применения кабельных изделий с учетом их типа исполнения», реализованное на основе классификации зданий, сооружений и пожарных отсеков по функциональной пожарной опасности (статья 32 Федерального закона от 22.07.2008 № 123-ФЗ).
п.6.2 Электропроводки и линии связи СПЗ должны выполняться кабельными изделиями с медными токопроводящими жилами, отвечающими требованиям ГОСТ 31565 и области их применения согласно приложению Г, за исключением электропроводок, указанных в п. 6.3 настоящего свода правил.
Пожарные кабели без индекса “FR”

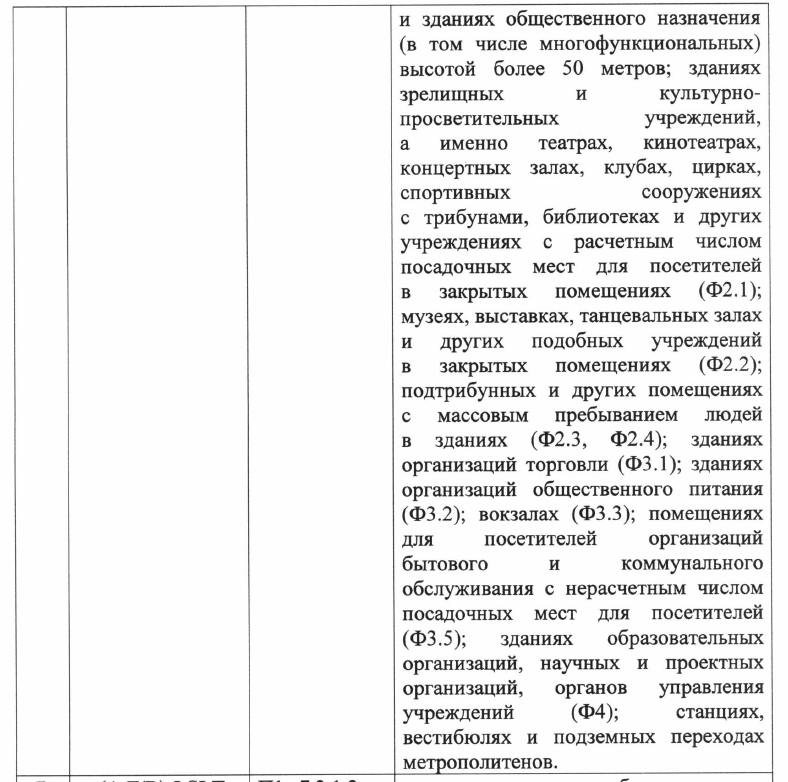

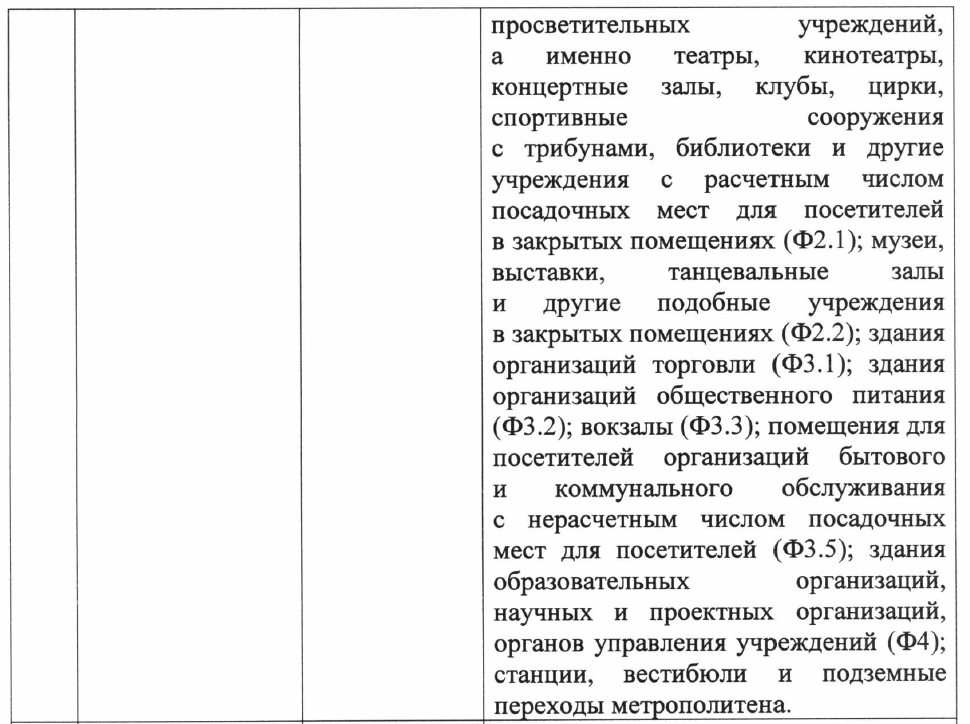

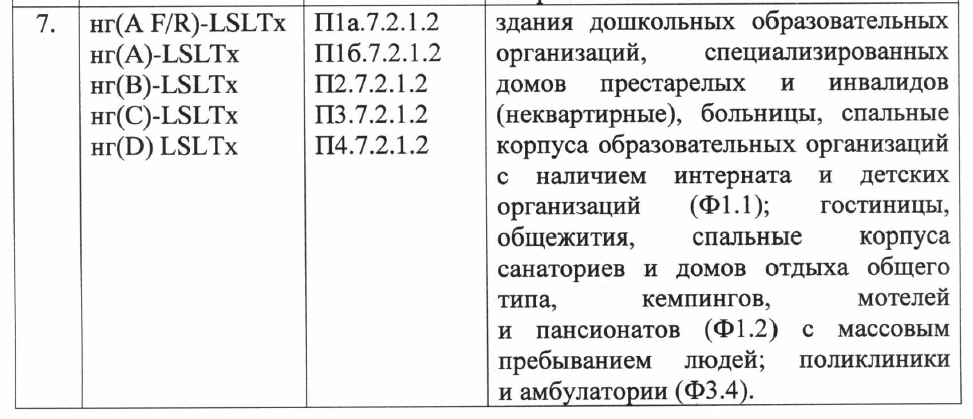

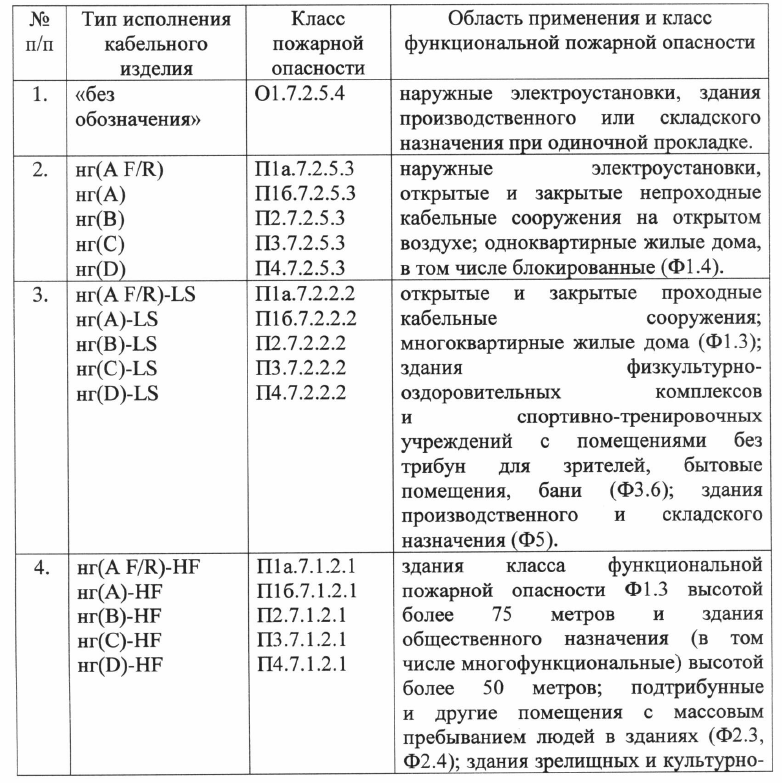

Фрагмент таблицы Г. 1 Приложение Г СП 6.13130.2025 с типами исполнения кабельных изделий с индексом без индекса “FR”, которые будут применяться в зданиях и сооружениях.
Пожарные кабели с индексом “FR”

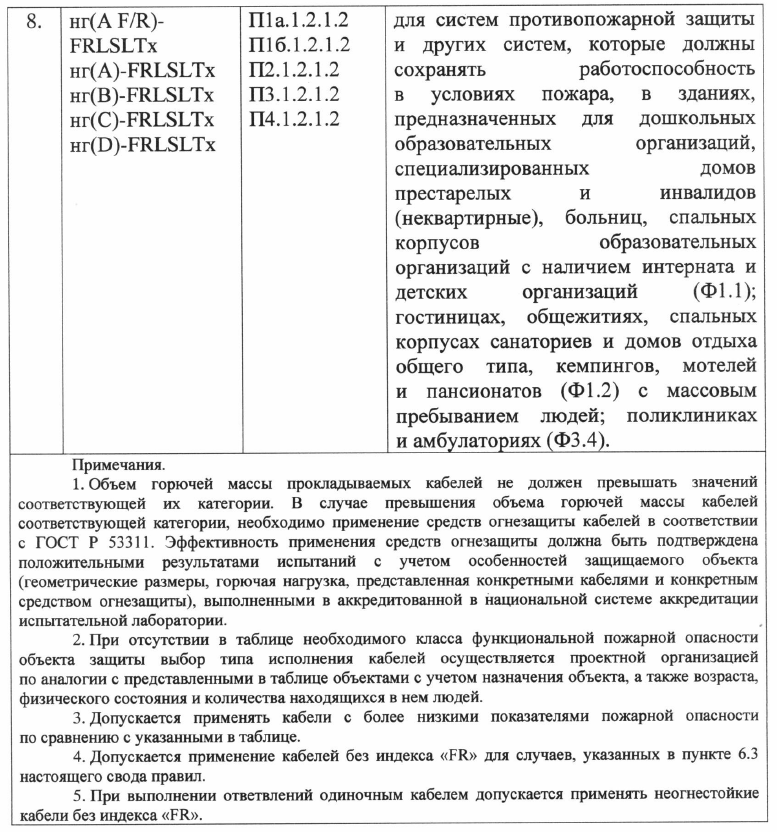

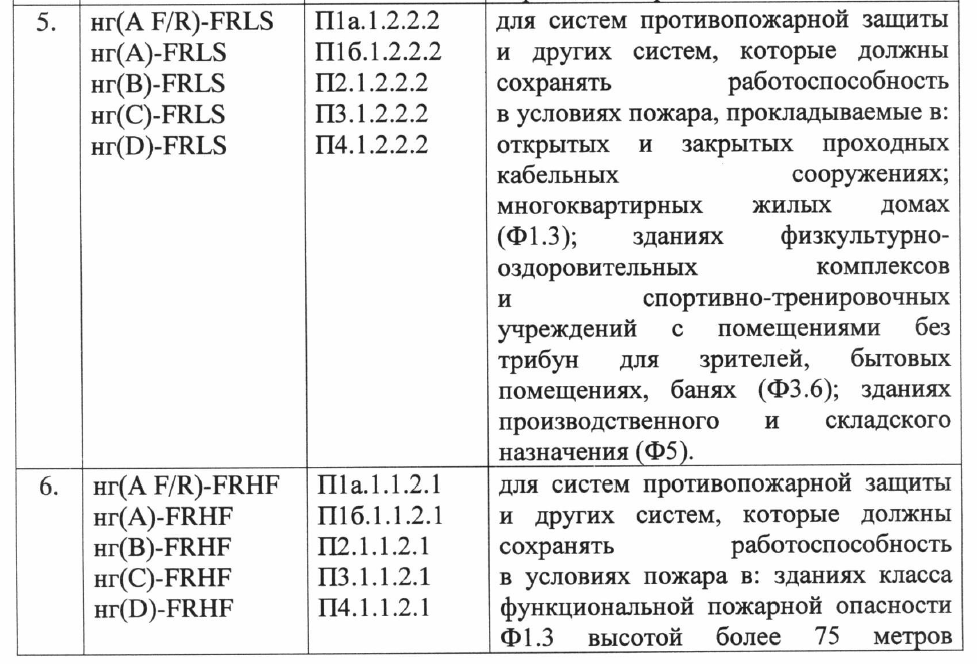

Фрагмент таблицы Г. 1 Приложение Г с типами исполнения кабельных изделий с индексом “FR”, которые будут применяться в зданиях и сооружениях для систем противопожарной защиты без учета п. 6.3.
Продолжение п. 6.2:
п. 6.2 СП 6.13130.2025
Время работоспособности электропроводок СПЗ определяется по ГОСТ Р 53316, за исключением электропроводок, указанных в п. 6.3 настоящего свода правил.
При выполнении линий связи СПЗ допускается применять волоконно-оптические кабели с индексом «FR» по ГОСТ 31565 и не предъявлять к ним требования по сохранению работоспособности по ГОСТ Р 53316 при подключении в них ППКП, ППУ, ППКУП и блочно-модульных приборов (компонентов), обеспечивающих передачу всех предусмотренных извещений и сигналов.
Положение данного абзаца решает вопрос легитимности в СПЗ сварных соединений волоконно-оптические кабели, разъемов, оптических полок и их аксессуаров.
Продолжение п.6.2:
п. 6.2 СП 6.13130.2025
Выполнение цепей питания ППКП, ППУ, ППКУП в случае использования блочно-модульных приборов (компонентов), так и самих указанных приборов и исполнительных устройств, подключаемых к данным приборам, с использованием волоконно-оптических кабелей, не допускается.
На данный момент на рынке отсутствуют решения по электропитанию технических средств систем противопожарной защиты по волоконно-оптическим кабелям, а главное нет нормативной базы в национальных стандартах (ГОСТ) для подтверждения соответствия работоспособности.
Интенсив для проектировщиков СПА: разберем СП 484, СП 486, СП 6 и СП 3 (очно в Москве)
Когда можно не применять ОКЛ при проектировании систем противопожарной защиты
Момент, которого ждали многие представители отрасли и их Заказчики. Огнестойкие кабельные линии (далее – ОКЛ) можно будет применять реже. Применение ОКЛ будет сокращено там, где задачи СПЗ будут выполнены как в случае пожара, так и при неисправности линий связи или электропитания.
Давайте последовательно разберем пункт 6.3 нового свода правил СП 6.13130.2025, который может позволить нам не применять ОКЛ при проектировании СПЗ.
п. 6.3 СП 6.13130.2025
Электропроводки и линии связи СПЗ допускается выполнятьнеогнестойкими кабелями (без индекса «FR») и не предъявлять к ним требований по сохранению работоспособности по ГОСТ Р 53316 для:
а) безадресных линий связи СПЗ с безадресными пожарными извещателями СПС;
Единичная неисправность линии связи в безадресной СПС приведет только к потери одной зоны контроля системы пожарной сигнализации, что соответствует требованиям СП 484.1311500.2020.

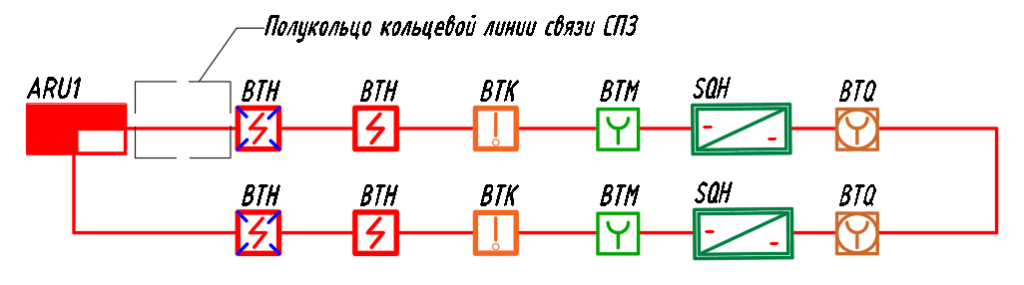

… б) кольцевых линий связи СПЗ при подключении в них ИКЗ, радиальных ответвлений от данных кольцевых линий связи СПЗ, выполненных в соответствии с СП 484.1311500, при использовании ППКП, ППУ, ППКУП, осуществляющих опрос подключенных ИП, адресных пожарных оповещателей, адресных модулей ввода и вывода и УДП;

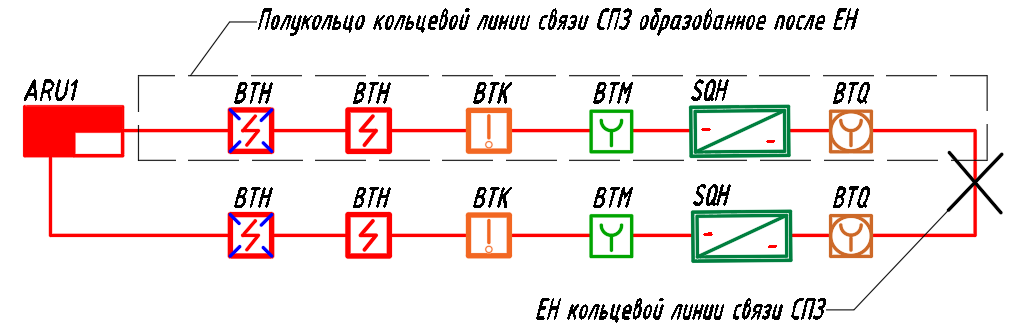

Подробнее см. Рис.3 и Рис.4
Продолжение п.6.3:

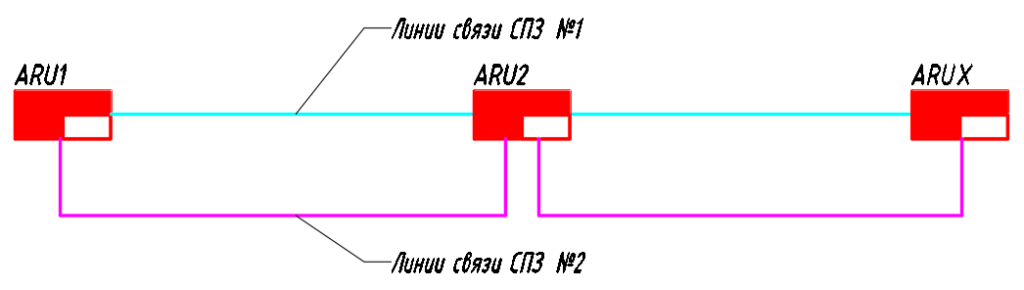

… в) кольцевых, взаиморезервируемых линий связи СПЗ при подключении в них как компонентов ППКП, ППУ, ППКУП в случае использования блочно-модульных приборов (компонентов), так и самих указанных приборов, обеспечивающих передачу всех предусмотренных извещений и сигналов по образовавшейся в случае единичной неисправности кольцевой линии в обоих направлениях по одной общей радиальной линии связи (последовательно-радиальному цифровому интерфейсу);

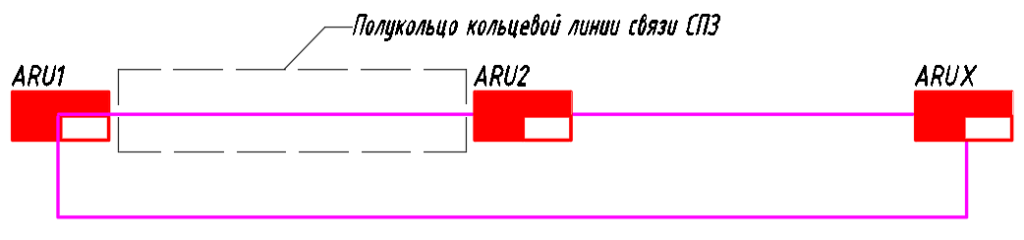

Подробнее см. Рис.1 и Рис.5
Продолжение п.6.3:
г) цепей управления и контроля противопожарными нормально открытыми клапанами (электропривод клапана с возвратной пружиной), за исключением модификаций, оснащенных реверсивными приводами, срабатывание при пожаре которых осуществляется подачей питания на привод электроприемника в составе клапана;
Неисправность вследствие теплового воздействия цепей управления и контроля (линии электропитания и контроля) противопожарными нормально открытыми клапанами (электропривода клапана с возвратной пружиной) приведет к его закрытию, т.е. возложенная на него функция будет выполнена в любом случае.
Продолжение п.6.3:
д) электропроводок, проложенных в огнестойких коробах или при применении иных технических решений, обеспечивающих требуемые эксплуатационные характеристики кабелей и шинопроводов при протекании тока нагрузки, сохранение работоспособности в соответствии с ГОСТ Р 53316 в течение времени, необходимого для выполнения их функций;
Огнестойкий короб это замкнутый канал сборной конструкции из огнестойких материалов, предназначенный для защиты электропроводки от теплового воздействия в условиях пожара до выполнения их функции.
Иными решениями, указанными в пункте, может быть любое техническое решение, повышающее время сохранения работоспособности электропроводки в условиях пожара до требуемых значений и прошедшее процедуру испытаний по ГОСТ Р 53316-2021.
На открытых мероприятиях с Автором рассматриваемого Свода правил звучала информация, что сейчас активно идет работа над пересмотром ГОСТ Р 53316-2021, который должен будет синхронизирован с СП 6.13130.2025.
Причин для синхронизации несколько, и они следуют из требований нового СП 6.13130.2025:
Продолжение п.6.3:
е) цепей питания аварийных (эвакуационных) светильников на путях эвакуации, указателей с эвакуационными знаками пожарной безопасности со встроенными АИП (ИБЭ с АКБ), обеспечивающими работу данных светильников в течение требуемого времени сохранения работоспособности данных цепей питания, но не менее времени, характеризующего степень огнестойкости здания (сооружения и пожарного отсека);
При неисправности вследствие теплового воздействия электропроводки, обеспечивающей электропитание аварийных (эвакуационных) светильников, свои функции данные технические средства выполнят за счет встроенных ИБЭ с АКБ с необходимой емкостью для выполнения своих функций.
Продолжение п.6.3:
ж) цепей питания ППКП, ППУ, ППКУП и блочно-модульных приборов (компонентов), имеющих резервный ввод от ИБЭ с АКБ достаточной емкости для обеспечения непрерывного питания в течение времени, необходимого для выполнения своих функций.
Стоит отметить, что в редакции СП 6.13130.2025 появилось требование в части обязательного резервирования линий электропитания ППКП, ППУ, ППКУП и блочно-модульных приборов (компонентов). Поэтому мы автоматически будем выполнять этот условие.
п. 5.17 СП 6.13130.2025

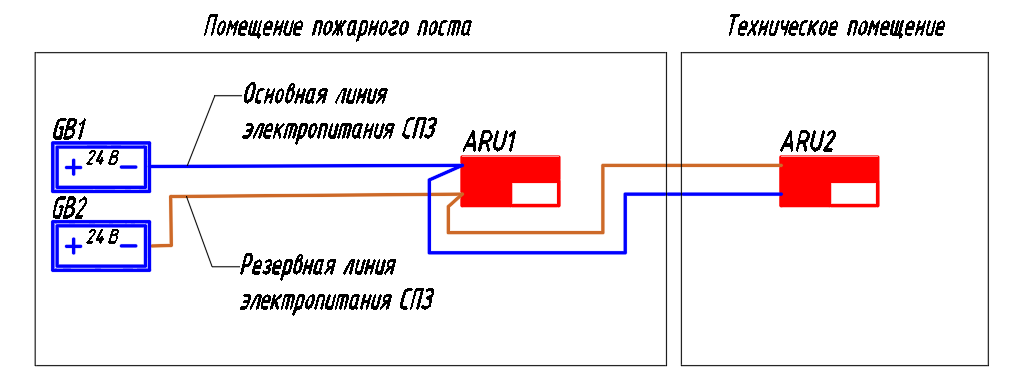

Цепи питания от ИБЭ до ППКП, ППКУП, ППУ, в том числе блочно-модульных приборов (компонентов) и между указанными приборами, необходимо выполнять с защитой от единичной неисправности цепей питания (линии электропитания СПЗ 12, 24 В) путем их резервирования линиями, подключенными к двум независимым ИБЭ.
Примечание. Требование не распространяется на блочно-модульные приборы (компоненты) при условии, что все элементы центрального оборудования располагаются в одном помещении пожарного поста или иного технического помещения (при условии выдачи информации о состоянии, наличии питания в помещении пожарного поста), а также в случае применения ППУ, ППКП, ППКУП и блочно-модульных приборов (компонентов) со встроенными ИБЭ.
Продолжение п.6.3:
з) электрооборудования заводской готовности, в состав которого входят кабели для подключения к электрической сети, допускается использование кабелей, входящих в комплект поставки с выполнением требований по обеспечению требуемых эксплуатационных характеристик кабелей при протекании тока нагрузки и сохранению работоспособности в соответствии с ГОСТ Р 53316 в течение времени, необходимого для выполнения функций для данного оборудования.
Предсобранные комплектные кабели (электропроводки) для электрооборудования заводской готовности зачастую не имеют индекса “FR” (огнестойкого исполнения), а время их работоспособности ничем не подтверждено, что описывалось ранее.
Используя вышеперечисленные условия а) – з), мы можем существенно экономить как на пожарном кабеле так и на кабеленесущих системах (далее-КНС).
Таким образом при выполнении условий из п. 6.3:
1. Будет выполнено требования ч. 2 ст. 82 Федерального закона №123 в части сохранения работоспособности СПЗ в условиях пожара в течение времени, необходимого для выполнения их функций. А так как СПЗ строятся на базе технических средствах (в соответствии с ТР 043/2017), то и выполнение функций систем означает выполнение каждым отдельным техническим средством своей конкретной задачи.
2. При единичной неисправности линии связи или электропитания техническое средство выполнит свою задачу и передаст сигнал на пожарный пост.
Как же быть без инструкций ОКЛ? Ответ простой, необходимо соблюдать три главных требования:
1. Нового свода правил СП 6.13130.2025 к прокладке электропроводки и линий связи СПЗ.
2. П. 5.4.7 – 5.4.14 ГОСТ Р 59638 и п. 5.4.14 – 5.4.21 ГОСТ Р 59639.
3. Технической документации завода-изготовителя кабеля, применяемого в составе электропроводки.
