Параллельная и совместная прокладка пожарных кабелей и кабелей иного назначения. Часть 3
Главный специалист отдела пожарной безопасности проектного бюро ООО “Киевская площадь” с 18-летним опытом в проектирования систем противопожарной защиты на различных объектах.
Подробнее об СП 6 говорили на открытом уроке «Новый СП 6.13130.2025: основные изменения при проектировании СПЗ». Смотреть запись→
В связи с утверждением нового свода правил СП 6.13130.2025(взамен СП 6.13130.2021), который вступит в силу с 29 июня 2026 года, статья “Как проложить пожарный кабель в соответствии с п. 6.6, и п. 6.8 СП 6.13130.2021” потеряет актуальность. Большинство из поднятых там проблем нашли решение в новой редакции свода правил.
Продолжаем разбираться подробнее в новых подходах при прокладке пожарных кабелей по СП 6.13130.2025.
Содержание статьи (части 3):
Другие части серии публикаций
Важно! Это будет серия статей и по аналогии с прошлым материалом, часто будет использоваться принятый в разговорной речи термин “пожарный кабель”. Под “пожарным кабелем” будет пониматься электропроводка систем противопожарной защиты (СПЗ): электропроводка (линии электропитания СПЗ) и линии связи СПЗ.
Параллельная и совместная прокладка пожарных кабелей и кабелей иного назначения
Подходим к самому главному изменению в части прокладки пожарных кабелей. Пункт 6.6 СП 6.13130.2021 обсуждался очень активно в профессиональном сообществе. Формулировка в новом СП 6.13130.2025 на первый взгляд покажется более объемной, но она позволит решить большинство вопросов. Для понимания, что с чем и как прокладывать, нам теперь важно знать только значение напряжения тока, которое, как мы знаем, есть не только в линиях электропитания, но и в линиях связи. В СП 6.13130.2021 были введены уточнения, чтобы проектировщик самостоятельно определял назначение, используемого им в проекте, кабеля (электропитание или связь).
Начнем разбирать пункт 6.4. СП 6.13130.2025 по абзацам.
Требования к параллельной прокладке пожарных кабелей и кабелей иного назначения без применения защиты от электромагнитных помех
После отмены СП 5.13130.2009 нам не хватало требований к расстоянию от слаботочных до силовых пожарных кабелей или кабелей иного назначения.
п.13.15.15 СП 5.13130.2009
При параллельной открытой прокладке расстояние от проводов и кабелей систем пожарной автоматики с напряжением до 60 В до силовых и осветительных кабелей должно быть не менее 0,5 м.
Расстояние от слаботочных до силовых пожарных кабелей и кабелей иного назначения при параллельной прокладке СП 6.13130.2021 регламентировал косвенно и только при совместной прокладке в одной кабеленесущей системе (п. 6.6 … в одном коробе (лотке), трубе, жгуте…).
Также в СП 6.13130.2021 отсутствовала информация про пересечение слаботочных и силовых кабелей под углом 90 градусов, а также не было про участки с минимальным расстоянием при подключении к оборудованию и исполнительным устройствам.
п.6.4 СП 6.13130.2025 (с поправкой от 25.06.2026 г.)
Не допускается прокладка электропроводок СПЗ (линий электропитания СПЗ) и (или) электропроводок (линий электропитания), не относящихся к СПЗ, параллельно линиям связи СПЗ напряжением более 50 В переменного тока или более 75 В постоянного тока на расстоянии менее 300 мм без применения защиты от электромагнитных помех, за исключением участков протяженностью до 1 м параллельной прокладки и в местах их пересечения.
Не допускается параллельная прокладка электропроводок СПЗ (линий связи и электропитания СПЗ) напряжением свыше 50 В переменного тока или 75 В постоянного тока на расстоянии менее 300 мм от электропроводок (линий электропитания) на напряжение свыше 110 В переменного тока без применения защиты от электромагнитных помех для линий связи СПЗ.

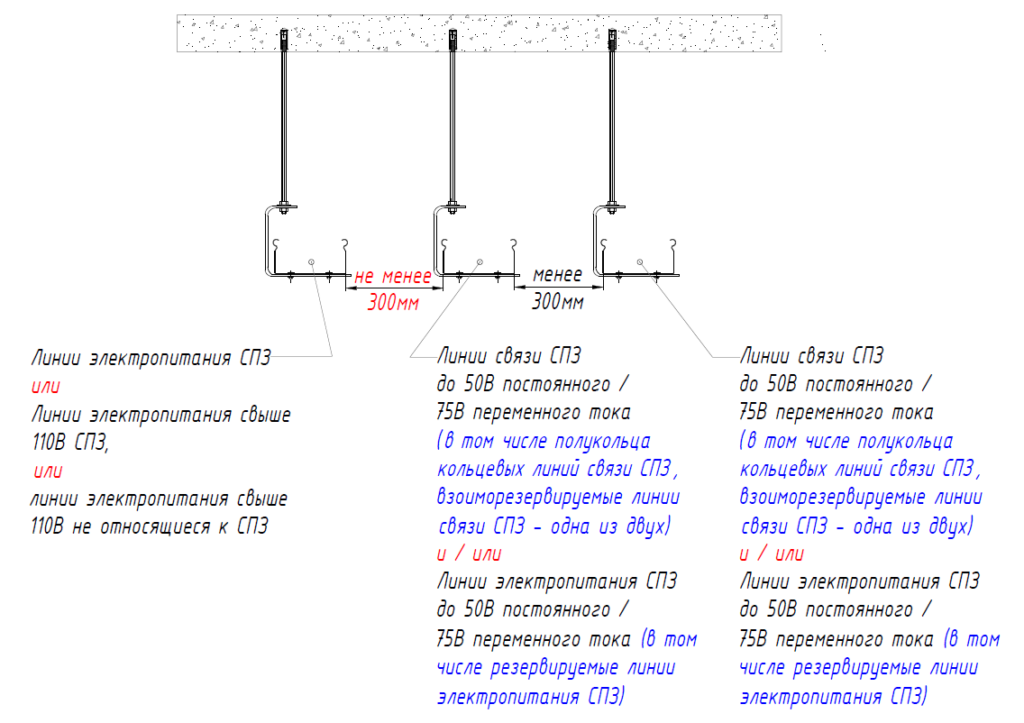

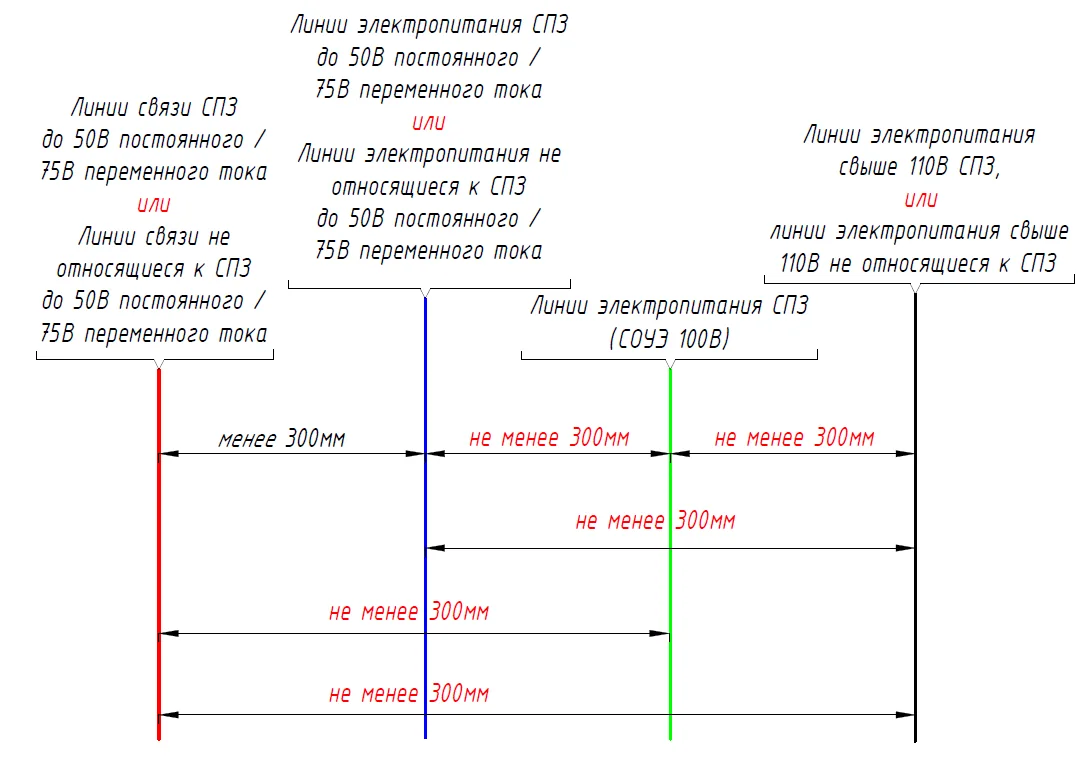

Проиллюстрируем вышеперечисленные абзацы п. 6.4 СП 6.13130.2025 на рис.9.
Интенсив для проектировщиков СПА: разберем СП 484, СП 486, СП 6 и СП 3 (очно в Москве)
Применение экранированных кабелей связи для защиты от электромагнитных помех
Правильное заземление экранированных кабелей играет ключевую роль в эффективной защите от электромагнитных помех и как следствие обеспечивает стабильную работу технических средств. В следующем абзаце п.6.4 СП 6.13130.2025 дано требование о заземление “витой пары”, а именно экранированного кабеля исполнения FTP и STP.
п.6.4 СП 6.13130.2025 (продолжение)…
При применении экранированных линий связи СПЗ, выполненных кабелями связи симметричными для цифровых систем передачи в соответствии с ГОСТ Р 54429, заземление экранов должно выполняться в соответствии с ГОСТ Р 70303 в случае, если другое не предусмотрено ТД завода-изготовителя технических средств СПЗ и КНС (в том числе изделий погонажных электромонтажных).

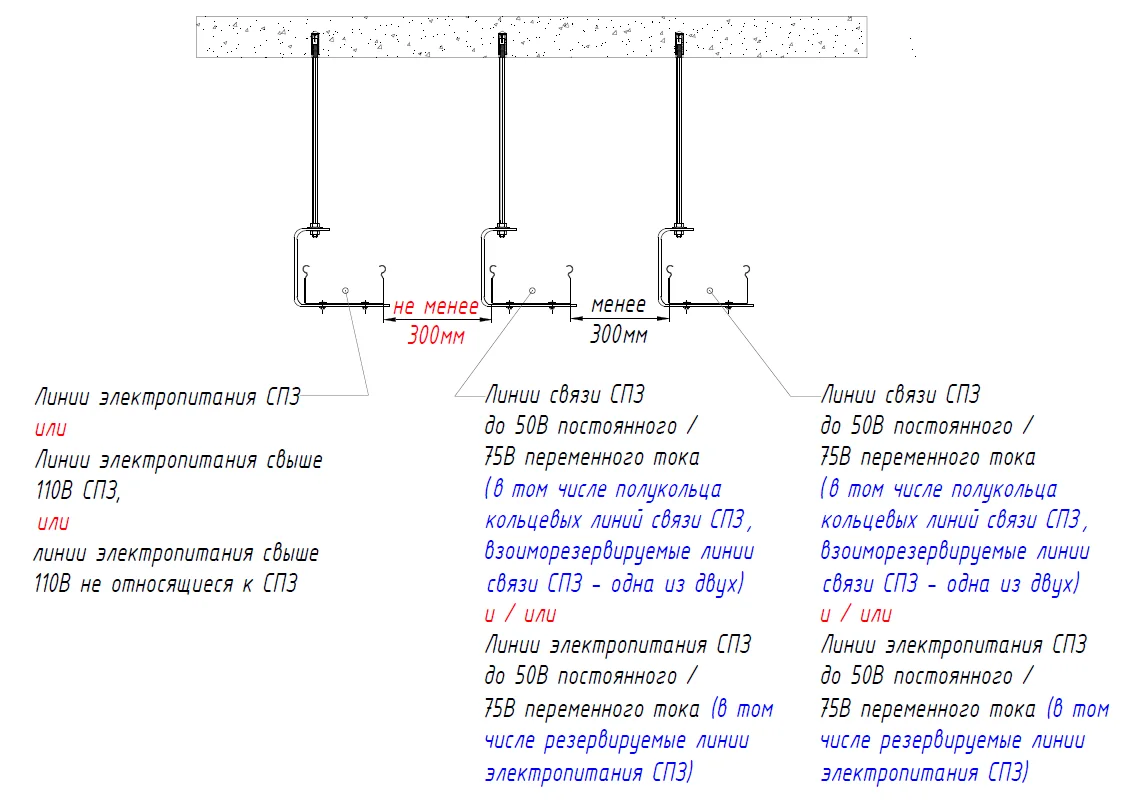

Параллельная прокладка пожарных кабелей в разных кабеленесущих системах
Далее начнем рассматривать конкретные примеры параллельной прокладки в разных кабеленесущих системах в погонажных изделиях: трубах, коробах ПВХ, проволочных, лестничных лотках, системах металлических труб (металлические трубы, металлорукава), системах кабельных лотков (перфорированных, неперфорированных), сплошных металлических коробах.
Примечание: системы металлических труб (металлические трубы, металлорукава), кабельных лотков (перфорированных, неперфорированных) с крышками, сплошных металлических коробов являются одним из способов защиты от электромагнитных помех (при условии их обязательного заземления).
п.6.4 СП 6.13130.2025 (продолжение)…
При прокладке электропроводок СПЗ (линий связи СПЗ) в проволочных и лестничных лотках необходимо соблюдать требования как для параллельной прокладки электропроводок СПЗ (линий связи СПЗ), в том числе при раздельной прокладке в проволочном, лестничном лотке и одиночно прокладываемым, параллельно, в погонажном изделии за исключением систем трубных (металлических труб, металлорукавов), кабельных лотков (сплошных металлических коробов).

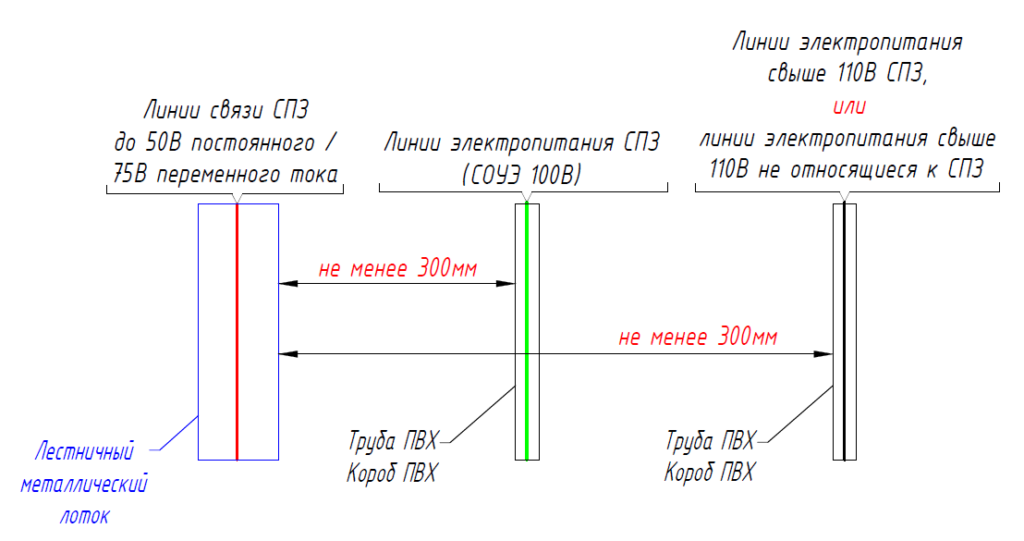

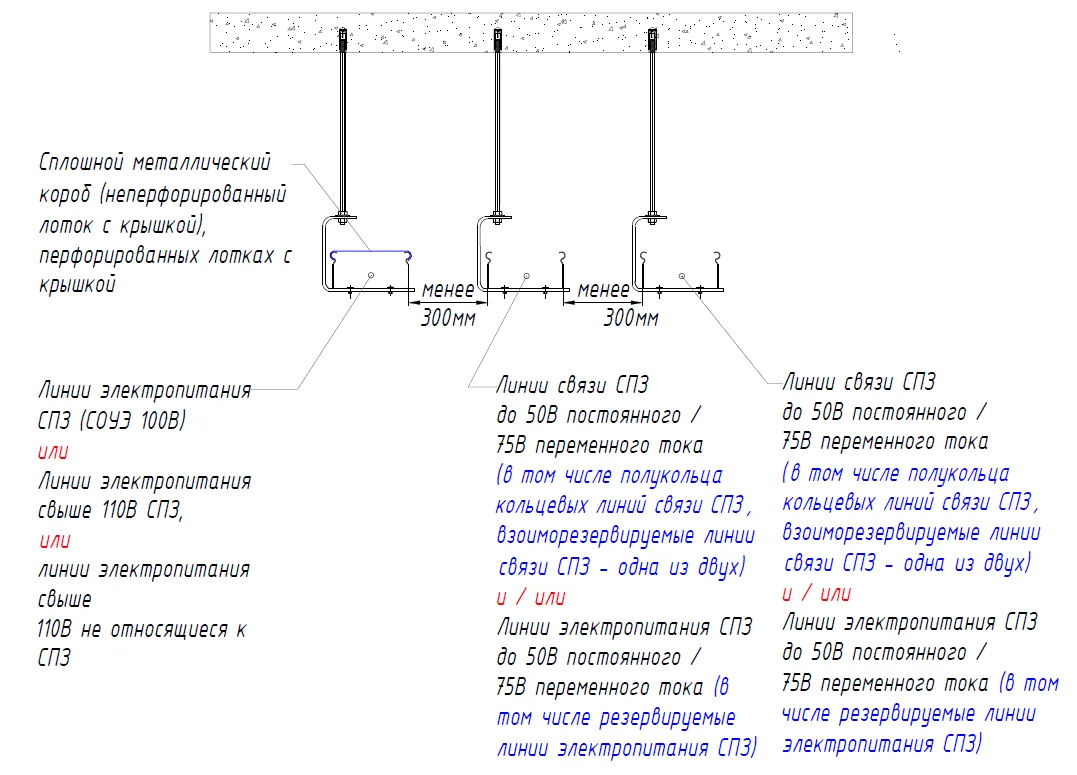

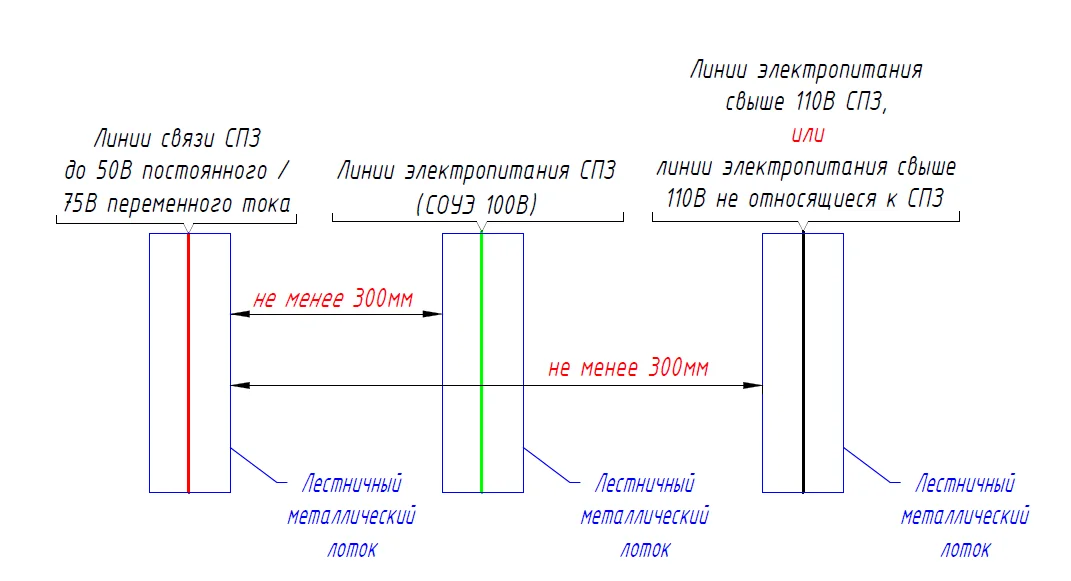

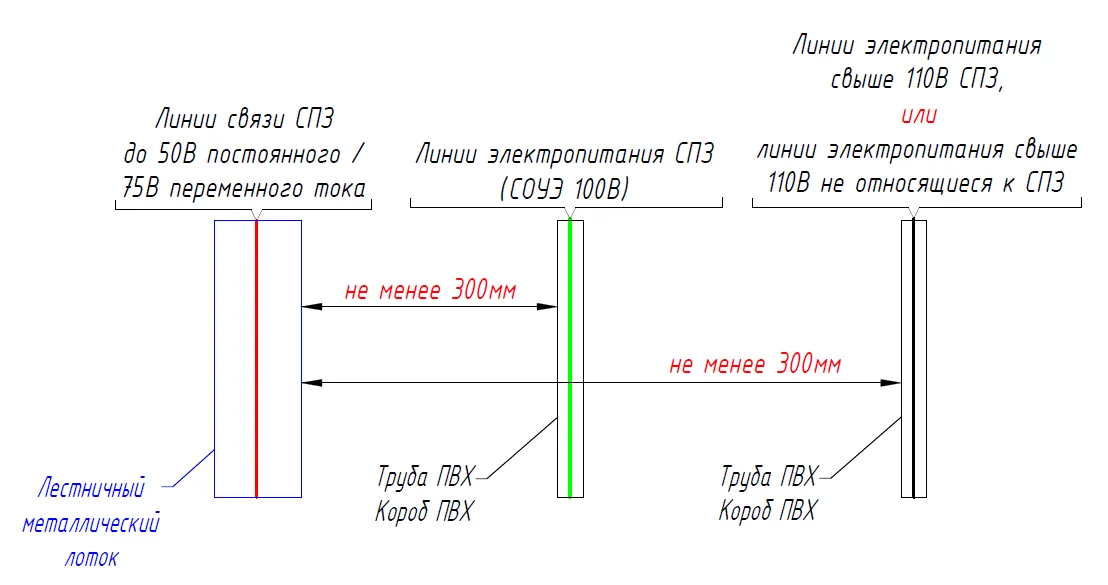

Проиллюстрируем требования пункта на рис.10, рис.11, рис.12.
п.6.4 СП 6.13130.2025 (продолжение)…
Допускается выполнять параллельную прокладку электропроводок СПЗ (линий электропитания СПЗ) и электропроводок, не относящихся к СПЗ, напряжением не более 230 В переменного тока с электропроводками СПЗ (линиями связи и электропитания СПЗ) напряжением до 162 В постоянного тока в отдельных сплошных металлических коробах, перфорированных лотках с крышкой, металлических трубах и металлорукавах.

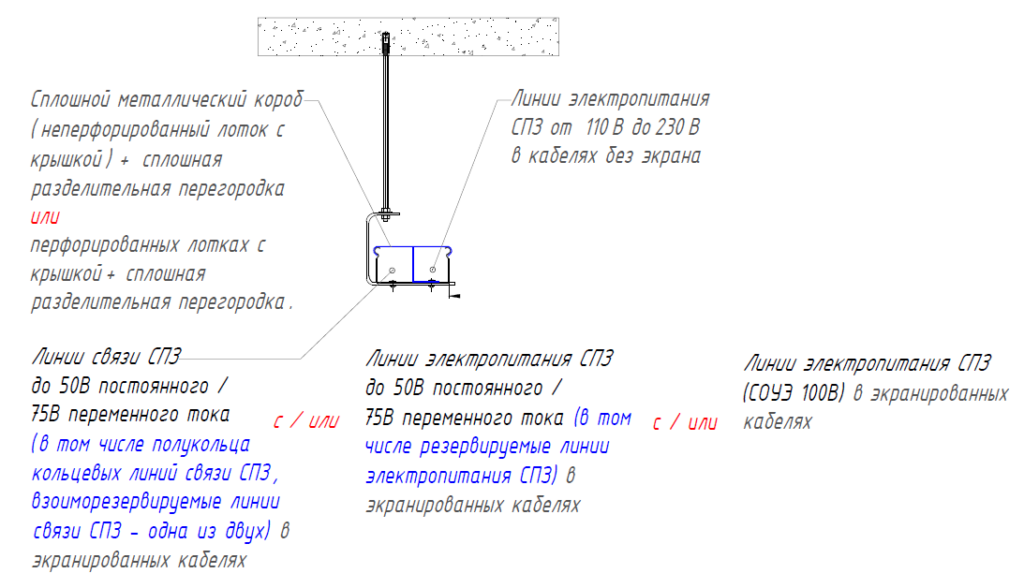

Проиллюстрируем требования пункта на рис.13.

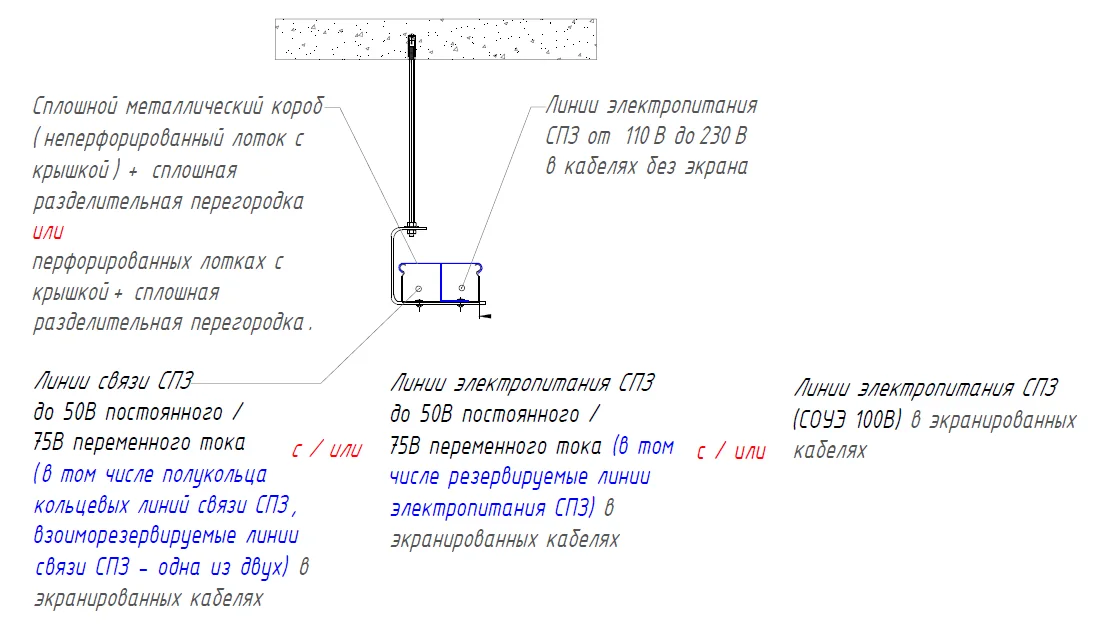

Совместная прокладка пожарных кабелей в сплошных металлических коробах, перфорированных лотках с крышкой
Совместная прокладка один из самых обсуждаемых вопросов п.6.6 СП 6.13130.2021 предоставил нам лишь один вариант, при котором мы могли совместно прокладывать слаботочные и силовые кабели СПЗ и кабелями иного назначения.
п.6.6 СП 6.13130.2021
В одном сплошном металлическом коробе (лотке) допускается совместно прокладывать экранированные кабели линий связи СПЗ с линиями связи, не относящимися к СПЗ и экранированные кабели линий связи СПЗ с экранированными кабелями питания СПЗ при условии их разделения, в указанных случаях, сплошной металлической перегородкой по всей высоте короба (лотка).
Требование было переработано, а также введено уточнение о каких кабелях идет речь. Не забыли и про 100В линии СОУЭ.
п.6.6 СП 6.13130.2025 (продолжение)…
Допускается параллельная прокладка экранированных электропроводок СПЗ (линий связи СПЗ и электропитания до 110 В СПЗ) с электропроводками СПЗ напряжением не более 230 В при условии выделения сплошными разделительными перегородками, выполненными из негорючих материалов (предел огнестойкости перегородки не нормируется), в образованных отсеках сплошных металлических коробов и перфорированных лотков с крышкой.
Заземление экранированных электропроводок СПЗ (линий связи и электропитания до 110 В СПЗ), систем кабельных лотков, металлических труб и металлорукавов выполнять согласно ТД завода-изготовителя технических средств СПЗ и КНС (в том числе изделий погонажных электромонтажных).
Примечание – положения настоящего пункта не распространяются на случаи прокладки волоконно-оптических линий связи СПЗ и кабелей линий связи других систем.
Проиллюстрируем требования пункта на рис.14.
Параллельная и совместная прокладка пожарных кабелей и кабелей иного назначения в жгуте, трубе, неметалических коробах
Вводится полный запрет прокладки пожарных кабелей и кабелей иного назначения в неметалических коробах, а также появилось условие возможной совместной прокладки.
п.6.6. СП 6.13130.2025 (продолжение)…
Параллельная прокладка электропроводок и линий связи СПЗ в одном жгуте в соответствии с ГОСТ 23586, трубе, неметаллическом кабельном коробе совместно с электропроводками иного назначения не допускается.
ГОСТ 23586-96
жгут: Конструкция, состоящая из двух и более изолированных проводов, скрепленных в пучок связыванием (ниткой, лентой) или каким-либо другим способом, и предназначенная для электрической связи между элементами аппарата, прибора или устройства.
Параллельная и совместная прокладка пожарных кабелей и кабелей иного назначения в системах кабельных коробов и/или лотков с общим узлом крепления к строительной конструкции
Вводятся требования при прокладке пожарных кабелей и кабелей иного назначения в системах кабельных коробов и лотков с общим узлом крепления к строительной конструкции.
п.6.7. СП 6.13130.2025
Не допускается параллельная прокладка электропроводок и линий связи СПЗ с электропроводками других систем, не относящихся к СПЗ, в одном кабельном коробе или лотке, а также в системах кабельных коробов и лотков, объединённых одним узлом крепления к строительной конструкции, за исключением прокладки кабелей по эстакадам и кабельным сооружениям.
Допускается прокладка электропроводок и линий связи СПЗ с электропроводками и линиями связи, не относящихся к СПЗ, в разных системах кабельных или лестничных лотков на одной системе кабельных коробов и лотков, объединенной одним узлом крепления к строительной конструкции, при условии определения времени работоспособности электропроводок и линий связи СПЗ в составе этой системы в соответствии с ГОСТ Р 53316.
Прокладка пожарного кабеля вне здания

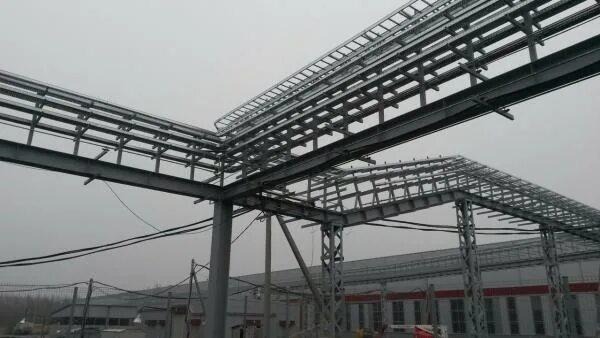

Ранее в своде правил отсутствовали требования к прокладке вне здания. В новом своде правил появляются условия прокладки по кабельным эстакадам: вне зданий, но в сооружении (эстакаде). (пример на рисунке 15).
п.6.7 СП 6.13130.2025 (продолжение)…
Параллельная прокладка электропроводок и линий связи СПЗ по кабельным эстакадам и кабельным сооружениям допускается при выполнении следующих условий прокладки для:
– электропроводок и линий связи СПЗ, а также электропроводок и линий связи СОТ в одном кабельном коробе или лотке при условии интеграции СОТ в СПЗ и отделения их сплошной разделительной перегородкой, выполненной из негорючих материалов (предел огнестойкости перегородки не нормируется) по всей высоте короба (лотка);
– электропроводок и линий связи СПЗ с электропроводками и линиями связи, не относящихся к СПЗ, в разных системах кабельных или лестничных лотков на одной КНС наружных установок при применении негорючих перегородок с пределом огнестойкости не менее EI 45, выделяющих электропроводки и линии связи СПЗ.
Проиллюстрируем требования пункта на рис.15.

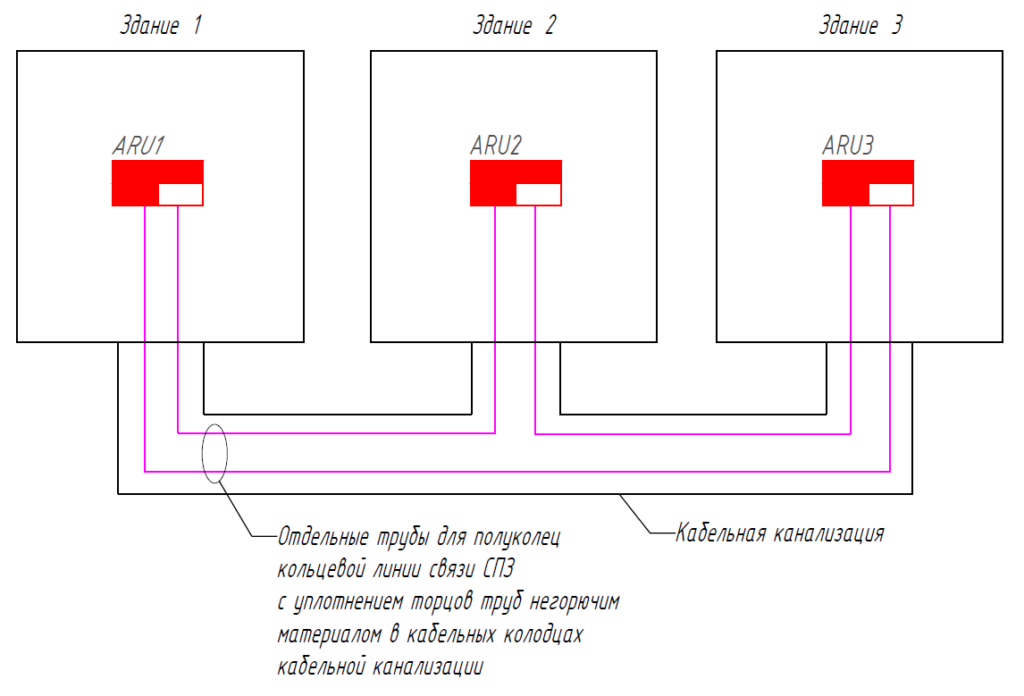

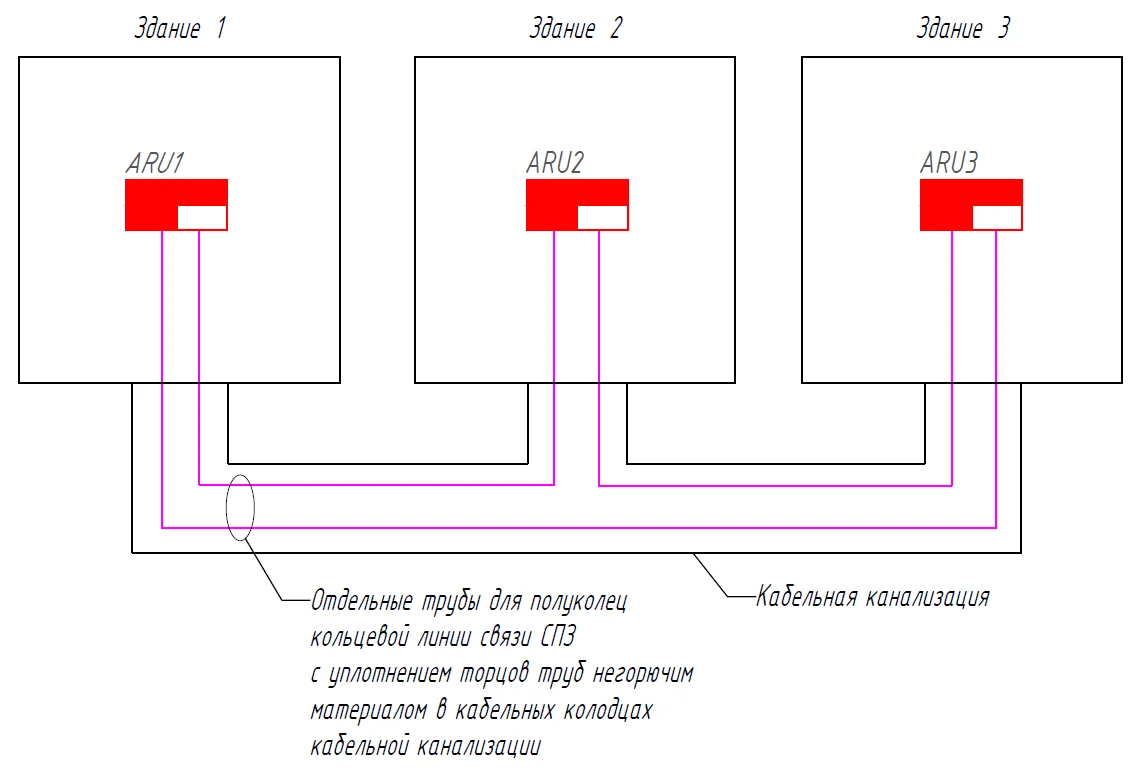

Еще один способ прокладки пожарных кабелей (линий связи СПЗ) вне здания, но в сооружении (кабельной канализации) на рис.16.
п.6.14 СП 6.13130.2025
При прокладке кольцевых линий связи СПЗ в кабельной канализации связи должны применяться отдельные трубы для каждого полукольца одной кольцевой линии связи СПЗ, а также уплотнение торцов труб негорючим материалом в кабельных колодцах кабельной канализации.
Использование одного многопарного кабеля для кольцевых линий связи (полуколец кольцевых линий связи) СПЗ
Производители все больше используют волоконно-оптические линии для организации связи между техническими средствами пожарной автоматики. Автор учел этот момент и внес запрет по использованию волоконно-оптических кабелей с более чем двумя волокнами при организации кольцевых линий связи СПЗ.
п.6.8 СП 6.13130.2025
Не допускается использование двух и более пар жил, волокон (волоконно-оптической линии связи) одного кабеля или провода для реализации одной и более кольцевой линии связи (в том числе полуколец разных кольцевых линий связи) СПЗ.
Совместная прокладка кольцевых линий связи (полуколец кольцевых линий связи) СПЗ
На монтаже встречаются разные курьезы и видимо это один из них. Автор дополнил требование с запретом прокладки кольцевых линий связи (полуколец кольцевых линий связи) СПЗ в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке, еще и возможностью крепления к нему (лотку) с внешней стороны.
п.6.9 СП 6.13130.2025
Не допускается параллельная прокладка одной кольцевой линии связи (полукольца кольцевой линии связи) СПЗ в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке, в том числе с креплением к нему с внешней стороны.

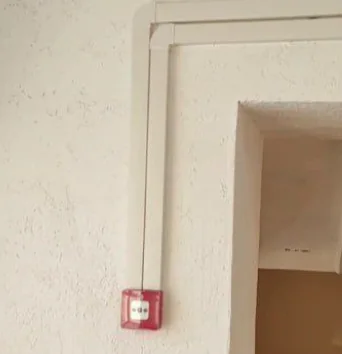

Совместная прокладка кольцевых линий связи (полуколец кольцевых линий связи) СПЗ в одной кабеленесущей системе
Пожар в помещении пожарного поста или иного помещения для установки ППКП, ППКУП, ППУ , в том числе блочно-модульных приборов (компонентов) вполне реален. При этом требовать прокладывать раздельно полукольца кольцевых линии связи СПЗ просто бессмысленно. Время работоспособности пожарных кабелей при тепловом воздействии будет одинаковое.
п. 6.9. СП 6.13130.2025 (продолжение)…
…Допускается параллельная прокладка кольцевых линий связи (полуколец кольцевой линии связи) СПЗ, в том числе различных, в одном коробе, лотке в случае их прокладки в помещении пожарного поста или иного технического помещения для установки ППКП, ППКУП, ППУ, в том числе блочно-модульных приборов (компонентов).

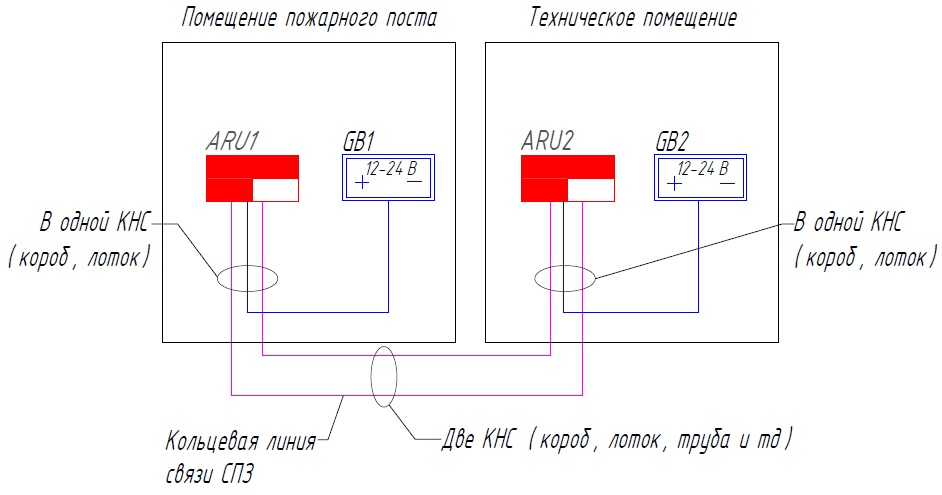

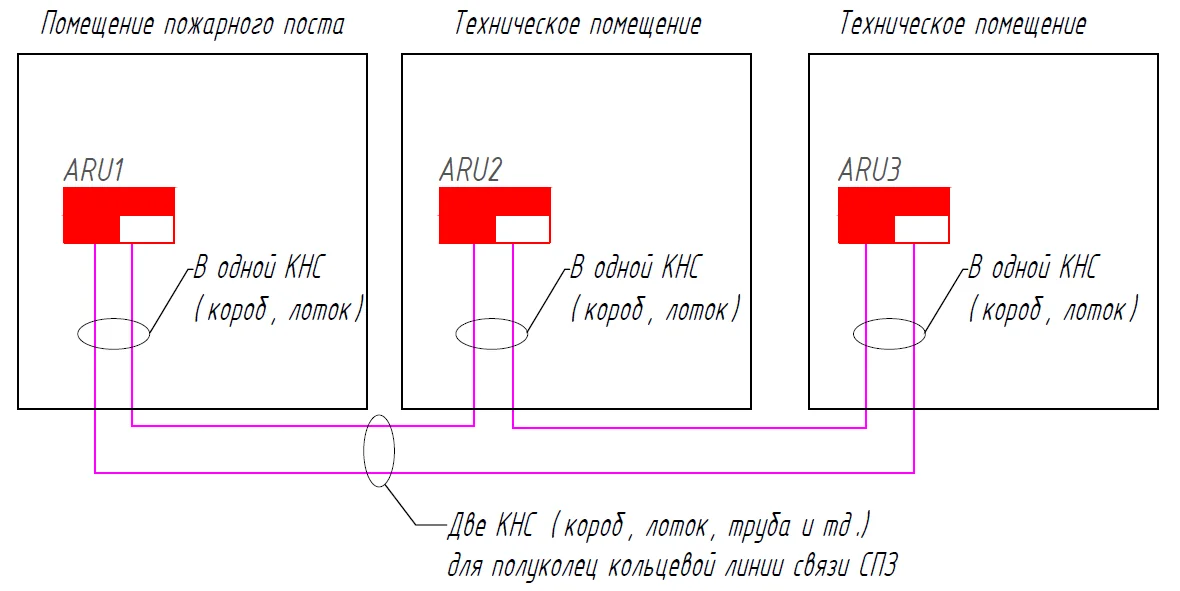

Проиллюстрируем требования пункта на рис.17.

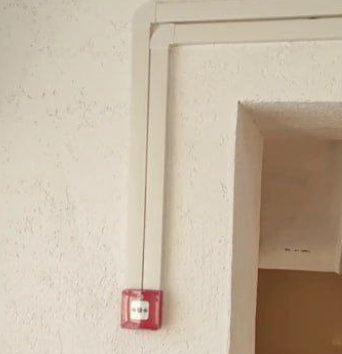

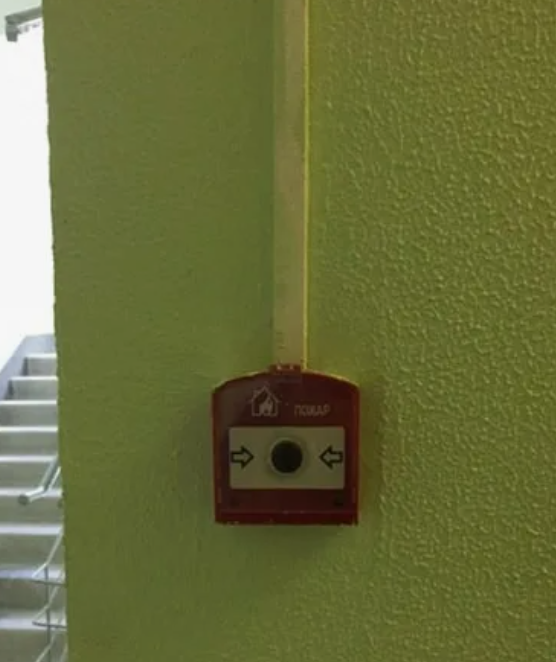

Требование СП 484.1311500.2020 о недопустимости потери автоматических и ручных пожарных извещателей обязывает нас отделять ИПР от автоматических ИП, используя изоляторы. Настало время упростить монтаж. Под погонажным изделием подразумеваются неметаллические трубы, короба, лотки с крышкой и т. п (ГОСТ 35043—2023), как наиболее часто используемые на объектах способы прокладки, в том числе на опуски к извещателям пожарным ручным (ИПР), устройствам дистанционного пуска (УДП) и т.п. Примечание: ИКЗ – изолятор короткого замыкания.
п.6.9 СП 6.13130.2025 (продолжение)…
Допускается прокладывать в одной трубе, изделии погонажном электромонтажном полукольца кольцевой линии связи СПЗ:
к адресным ИПР, УДП, оповещателям со встроенным ИКЗ, при применении адресных устройств в кольцевой линии связи, оснащенных ИКЗ или ИКЗ в качестве самостоятельных устройств, выделяющих данные ИПР, УДП, оповещатели со встроенным ИКЗ;
Проиллюстрируем требования пункта на рис.18 и рис 19.
По аналогии с извещателями пожарными ручными, требования по прокладке в границах зон контроля системы пожарной сигнализации (ЗКСПС) были упрощены. Задача, поставленная системе пожарной сигнализации, обнаружить пожар на начальном этапе будет выполнена. Кольцевая линия связи СПЗ и выделение ЗКСПС изоляторами позволяют сохранить работоспособность линии вследствие единичной неисправности, образуя два полукольца кольцевой линии связи СПЗ.
п.6.9 СП 6.13130.2025 (продолжение)…
– если в ЗКСПС выделено не более одного помещения, при этом площадь ЗКСПС должна соответствовать площади данного помещения;
– если в ЗКСПС выделено более одного помещения (находящихся во временном или постоянном пользовании одним физическим или юридическим лицом, но не более 5 помещений в соответствии с СП 484.1311500), при условии, что совместная прокладка выполняется в пределах выделенной ЗКСПС;
– независимо от количества ЗКСПС, при условии наличия ИКЗ в каждом ИП.
Прокладка резервируемых линий связи и электропитания СПЗ в одной кабеленесущей системе
Требование п. 6.10 СП 6.13130.2025 позволят прокладывать резервируемые линии связи и электропитания 12-36В СПЗ в одной кабеленесущей системе (трубе, лотке и тд) в помещении пожарного поста или иного технического помещения для установки ППКП, ППКУП, ППУ, в том числе блочно-модульных приборов (компонентов). Нам не придется городить, как и в случае с полукольцами кольцевых линий связи СПЗ, по две кабеленесущей системы (трубе, лотке и тд) для выполнения требования примечания 6 к п. 3.29 СП 6.13130.2025. Послабление в случае с полукольцами линий связи и резервируемыми линиями электропитания СПЗ даёт понять, что пожар в помещении, где установлен прибор(ы), в любом случае выведет прибор(ы) из строя.
п.6.10. СП 6.13130.2025
Допускается выполнять прокладку электропроводок (линий связи и электропитания СПЗ) напряжением до 50 В постоянного или переменного тока в одной КНС или изделии погонажном электромонтажном в помещении пожарного поста или иного технического помещения для установки ППКП, ППКУП, ППУ, в том числе блочно-модульных приборов (компонентов).

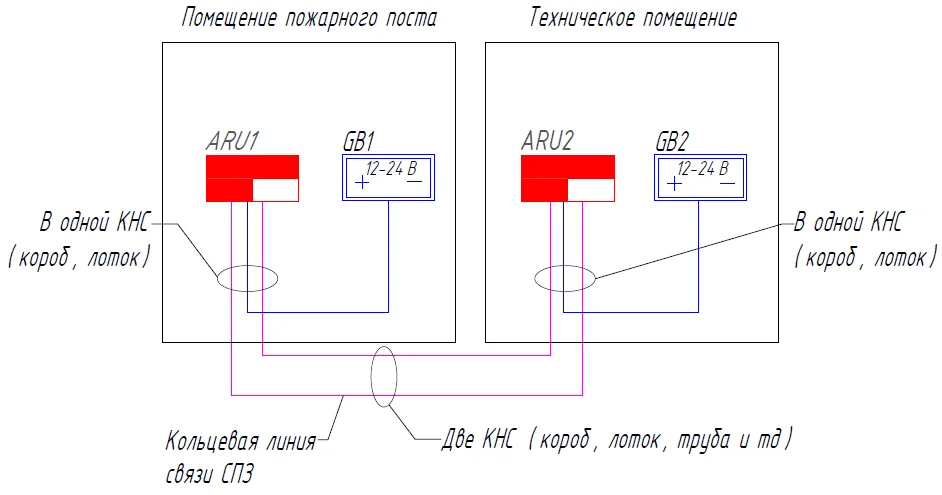

Проиллюстрируем требования пункта на рис.20.
Использование одного многопарного кабеля для некольцевых линий связи и/или линий электропитания
При обсуждении проекта нового СП 6.13130 было много споров о возможности использования многопарного кабеля для организации линий связи и/ или электропитания СПЗ. Рассматривая запрет прокладки линий связи и/ или электропитания СПЗ в одном жгуте. Очевидно, что Автор учел данный момент в п. 6.11 СП 6.13130.2025.
п.6.11 СП 6.13130.2025
Допускается использование двух и более пар жил в кабеле для организации линий связи и электропитания ППКП, ППКУП, ППУ, в том числе блочно-модульных приборов (компонентов), исполнительных устройств СПЗ напряжением не более 36 В переменного или постоянного тока и извещателей.
Защита от механических воздействий (повреждений) пожарных кабелей
Изложенные требования в п.6.12 СП 6.13130.2025 плавно перешли из ПУЭ. На текущий момент ПУЭ не входит в перечень нормативных документов к добровольному применению в рамках 123-ФЗ, но содержит вполне логичные и уместные на сегодняшний день требования по прокладке, в части защиты от механических воздействий.
п.6.12 СП 6.13130.2025
Прокладка электропроводки CП3 (линий связи и электропитания СПЗ) должна выполняться способом, исключающим механическое воздействие на них других инженерных коммуникаций, применяемых в здании, сооружении, и иметь защиту от механических повреждений (передвижение автотранспорта, механизмов и грузов и прочее) по высоте не менее чем на 1,5 м от уровня пола.
