Предыстория

В воздушных АУП, через сработавший при пожаре спринклерный ороситель, сначала выходит воздух, затем включаются насосы и вода подается в систему. При этом, до момента заполнения труб водой, воздух продолжает выходить через открытый ороситель, который имеет выходное отверстие небольшого диаметра (10-15 мм), а значит давление воздуха снижается медленно и это увеличивает инерционность системы. Для ускорения сброса воздуха из системы трубопроводов и снижения инерционности системы и было придумано такое устройство, которое называется эксгаустер. В России он представлен в единственном предложении от ЗАО ПО “Спецавтоматика” г. Бийск.

Особенности работы эксгаустера

Эксгаустер с электроприводом применяется в воздушных АУП с объемом секций более 3 куб.м. и обеспечивает автоматический сброс воздуха из воздухозаполненных трубопроводов АУП в специально отведенную зону после подачи на него управляющего сигнала и до момента заполнения питающего и распределительных трубопроводов огнетушащим веществом. Для эксгаустеров, монтируемых в неотапливаемых помещениях, предусмотрен термочехол.

Почему нужно предусматривать трубопровод для отведения воды в сторону от эксгаустера

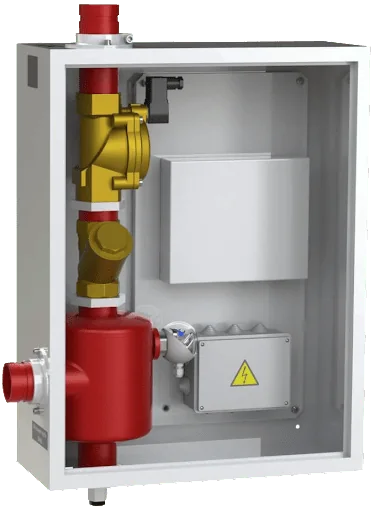

Эксгаустер

Принцип работы

При подаче управляющего сигнала открывается электроклапан эксгаустера и через трубу диаметром 50 мм происходит сброс воздуха из системы, чтобы ускорить заполнение системы водой. После того, как вода попадает в эксгаустер, он начинает закрываться (процесс закрытия не более 20 секунд).

Устройство эксгаустера можно посмотреть на рисунке ниже. На рисунке видно, что впускная труба находится сбоку, а выпускная сверху. Нужно предусмотреть отвод воды, чтобы прибор не заливал себя.

Почему нужно предусматривать трубопровод для отведения воды в сторону от эксгаустера

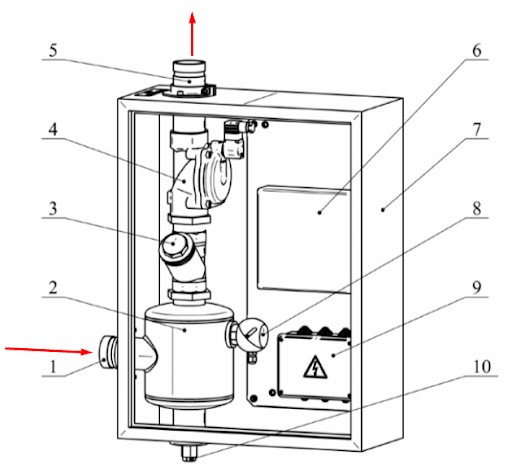

Эксгаустер с электроприводом (дверца шкафа не показана).
1-впускная труба; 2-центробежный фильтр-успокоитель; 3-фильтр; 4-электромагнитный клапан; 5-выпускная труба; 6-резервированный источник питания (РИП); 7-шкаф; 8-устройство контроля уровня жидкости (УКУ); 9-клеммный блок с модулем релейным; 10-отстойник со сливной пробкой.

Необходимость отвода воды в сторону указана производителем, но не все следуют этому требованию. В руководстве по эксплуатации ДАЭ 100.458.000 РЭ это написано так:

5.1.9 ВНИМАНИЕ! Закрытие электромагнитного клапана эксгаустера занимает некоторое время, в течение которого возможно истечение жидкости из выпускной трубы. Для надежной работы эксгаустера необходимо исключить попадание воды в корпус эксгаустера и предусмотреть отвод воды из выпускной трубы (например, в дренаж, в сторону)

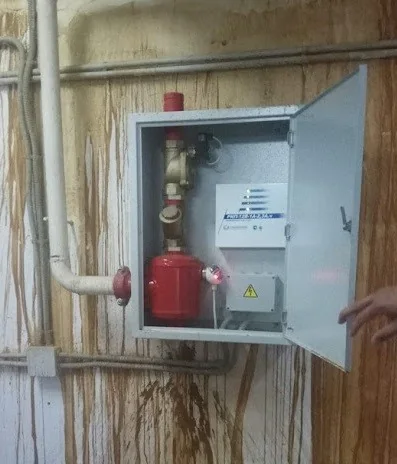

Вот что бывает, когда не монтируют отвод ↓

Почему нужно предусматривать трубопровод для отведения воды в сторону от эксгаустера

Выходящая через выпускную трубу смесь воздуха, воды и ржавчины будет заливать сам эксгаустер и все вокруг. У него нет защиты от попадания воды в электрическую часть и это может вывести его из строя. По этой же причине нужно иметь в виду, что если эксгаустер установлен в зоне действия оросителей, то для защиты от попадания в него воды нужно предусмотреть какой-либо дополнительный шкаф с подходящим параметром IP, или хотя бы установить эксгаустер под защитный козырек. Хотелось бы верить, что в будущем данное изделие будет модернизировано и появится возможность заказать в комплекте отводящую трубу и возможность выбора защищенного корпуса с параметром IP не ниже 44.
