Крепление трубопровода пожаротушения под коробом вентиляции
Командир отделения пожарно-спасательной части «Газпром нефтехим Салават».
Гарданова Елена Владимировна
Инженер-проектировщик систем противопожарной защиты с опытом работы более 15 лет
Крепления трубопровода автоматической установки пожаротушения (АУП) имеют большое значение для надежной работы системы и обеспечения безопасности людей и имущества.
В рамках учебного проекта на 1-й ступени курса «Проектирование водяного пожаротушения» слушатели часто сталкиваются с проблемой крепления трубопровода, который расположен под коробом вентиляции в нашем учебном проекте парковки. Достаточно протяженный участок с широким коробом вентиляции требуется защитить дополнительными оросителями.
Для чего вообще прокладывают трубы под коробом вентиляции? Всему виной требование по защите пространства под оборудованием шириной 0,75 м и более.
Мы рассмотрим только один из способов прокладки трубопровода под коробом вентиляции.
Можно отдельно заводить под короб общеобменной вентиляции каждый ороситель, но в этом случае нужно предусмотреть дренажные краны в местах, где вода не сможет удалиться самотеком обратно в питающий трубопровод.
Для того, чтобы не ставить дополнительно большое количество дренажных кранов, имеет смысл проложить одну трубу под коробом вентиляции с соответствующим уклоном в сторону питающего трубопровода. А на эту трубу устанавливать оросители. Но тут возникает проблема с креплением. Как крепить трубопровод, если напрямую к перекрытию нет доступа?

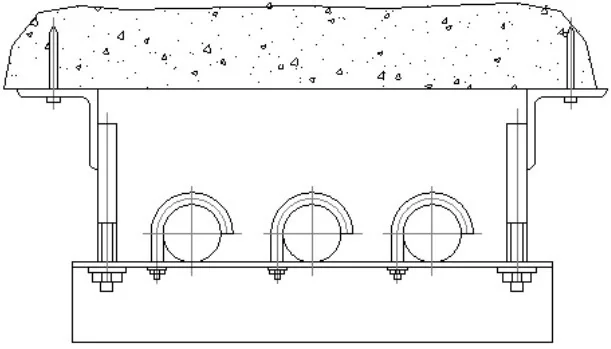

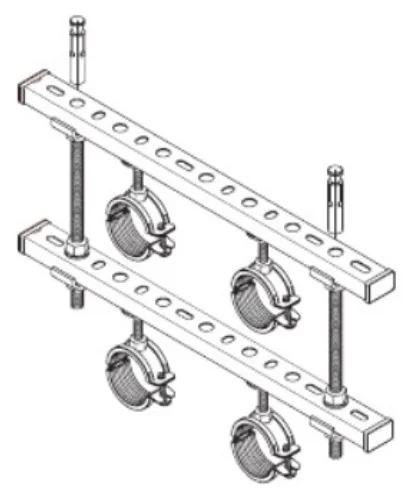

В этом случае с двух сторон от короба крепятся две шпильки, а на них в свою очередь – монтажный профиль и трубный хомут. Все это немного напоминает детские качели.
Противопожарный трубопровод должен крепиться на своих креплениях, кроме этого нельзя использовать их для крепления другого оборудования.
Такой монтаж позволяет устанавливать оросители на нужном расстоянии от поверхности вентиляционного короба, площадки и в том числе от перекрытия. Так же, благодаря наличию резьбы на шпильке крепления, можно настроить нормативный уклон трубопровода под коробом.

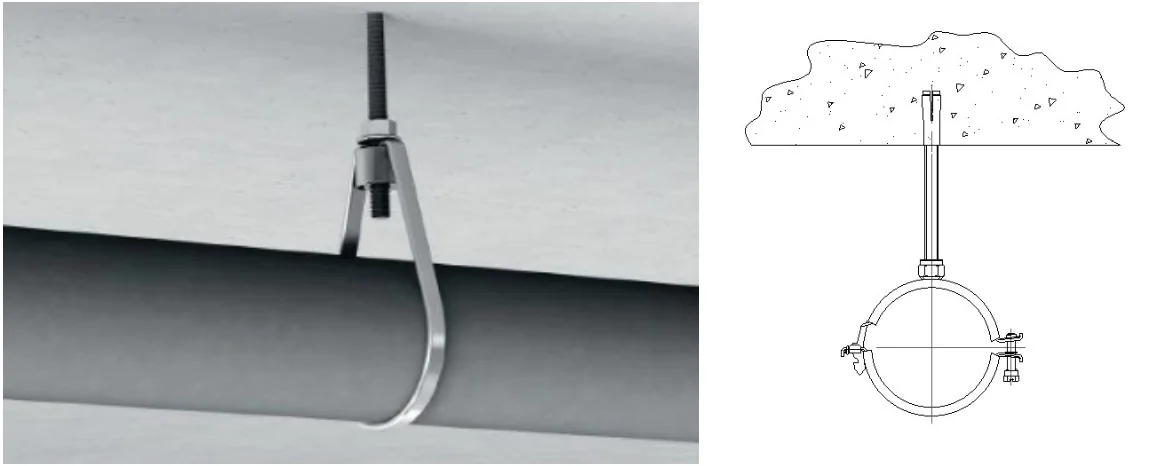

В остальных случаях, когда трубопровод нужно подвесить непосредственно к перекрытию, можно использовать готовый комплект для крепления спринклерного трубопровода. Простота и надежность конструкции, а так же широкий ассортимент готовых изделий на рынке делают их наиболее предпочтительными при выборе.
