Прокладка пожарных кабелей в вертикальных стояках и пересечение ими строительных конструкций. Часть 4
Главный специалист отдела пожарной безопасности проектного бюро ООО “Киевская площадь” с 18-летним опытом в проектирования систем противопожарной защиты на различных объектах.
Подробнее об СП 6 поговорим на открытом уроке «Новый СП 6.13130.2025: основные изменения при проектировании СПЗ». Зарегистрироваться→
В связи с утверждением нового свода правил СП 6.13130.2025 (взамен СП 6.13130.2021), который вступит в силу с 29 июня 2026 года, статья “Как проложить пожарный кабель в соответствии с п. 6.6, и п. 6.8 СП 6.13130.2021” потеряет актуальность. Большинство из поднятых там проблем нашли решение в новой редакции свода правил.
Продолжаем разбираться подробнее в новых подходах при прокладке пожарных кабелей по СП 6.13130.2025.
Другие части серии публикаций
Важно! Это будет серия статей и по аналогии с прошлым материалом, часто будет использоваться принятый в разговорной речи термин “пожарный кабель”. Под “пожарным кабелем” будет пониматься электропроводка систем противопожарной защиты (СПЗ): электропроводка (линии электропитания СПЗ) и линии связи СПЗ.
Прокладка пожарных кабелей (электропроводки и линий связи СПЗ) в вертикальных стояках, замкнутых каналах строительной или сборной конструкции
В СП 6.13130.2021 не был освещен вопрос прокладки пожарных кабелей (электропроводки и линий связи СПЗ) в вертикальных стояках, замкнутых каналах строительной или сборной конструкции. Пункты 6.6 и 6.8 это все, что нам было дано для реализации вертикальных стояков для систем противопожарной защиты (СПЗ). СП 6.13130.2025 меняет ситуацию, описывает варианты решений, оставляя за нами выбор под конкретные задачи.
п.6.13 СП 6.13130.2025
Электропроводки и линии связи СПЗ, выполненные кабелями и проложенные вертикально через противопожарные преграды (перекрытия), должны размещаться в кабельных шахтах, замкнутых каналах строительных конструкций или в каналах строительных конструкций, защищенных односторонним огнестойким коробом в соответствии с ГОСТ Р 53316.
Для выделения вертикальных стояков наряду с строительным исполнением допускается использование огнестойких коробов (односторонних – для защиты электропроводок и линий связи СПЗ, проложенных в каналах строительных конструкций, двух или трехсторонних) по ГОСТ 53316 (сборных конструкций). Для организации доступа могут быть использованы двери или люки с нормируемым пределом огнестойкости (как заполнение проёмов в нормируемых преградах с пределом огнестойкости в соответствии с таблице 24 ФЗ-123).
п.6.13 СП 6.13130.2025 (продолжение)…
Допускается выделение места прокладки электропроводки и линии связи, в том числе СПЗ, от помещения противопожарными преградами (стенами) с пределом огнестойкости не ниже соответствующего степени огнестойкости ограждающих конструкций пожарного отсека, в котором они расположены, с заполнением проемов и устройством узлов пересечения (кабельных проходок)при условии сохранения нормативной ширины пути эвакуации.
Ранее в п. 6.8 СП 6.13130.2021 не допускалась прокладка кольцевых линий связи СПЗ в замкнутом канале строительной конструкции. Было не понятно возможно ли прокладывать полукольца кольцевых линий СПЗ в разных лотках, коробах, стальных трубах внутри данных конструкций.
п.6.13 СП 6.13130.2025 (продолжение)…
При выделении противопожарными преградами (стенами) вертикальных стояков СПЗ от помещения допускается прокладывать в них кольцевые линии связи СПЗ в разных кабельных лотках (лестничных, перфорированных, неперфорированных), сплошных металлических коробах, стальных водогазопроводных трубах.

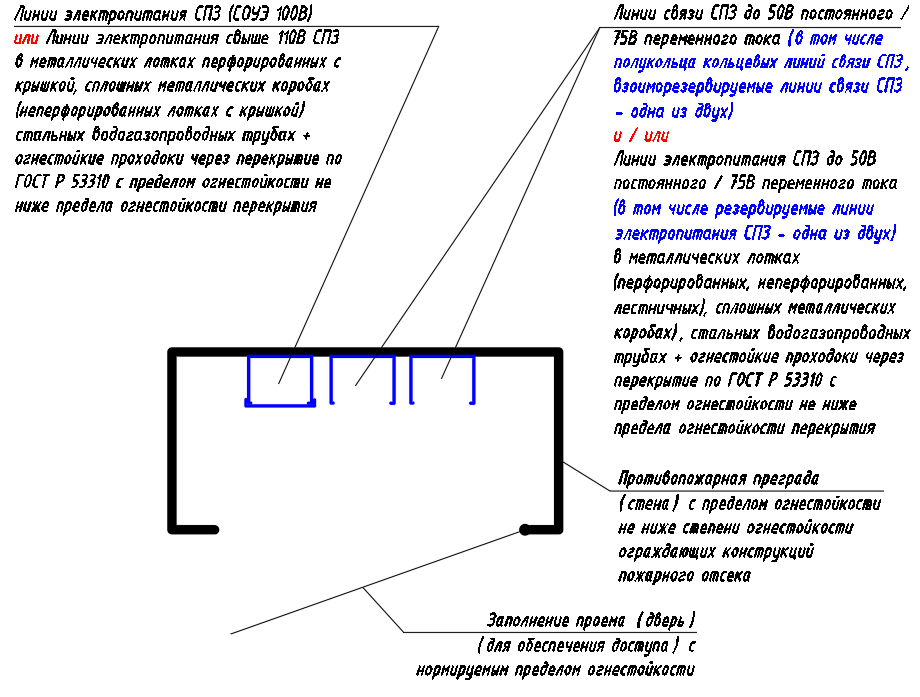

Проиллюстрируем требования пункта 6.13 СП 6.13130.2025 на рис. 1.
Так же Автор предусмотрел вариант вертикальной прокладки пожарных кабелей без организации шахт, каналов и выделения противопожарными преградами (стенами). Данный вариант подходит зданиям и сооружениям, в которых требуется проложить пожарные кабели (с учетом способа прокладки) с временем работоспособности не более 90 мин, при этом предел огнестойкости перекрытия должен быть не ниже REI90.
п.6.13 СП 6.13130.2025 (продолжение)…

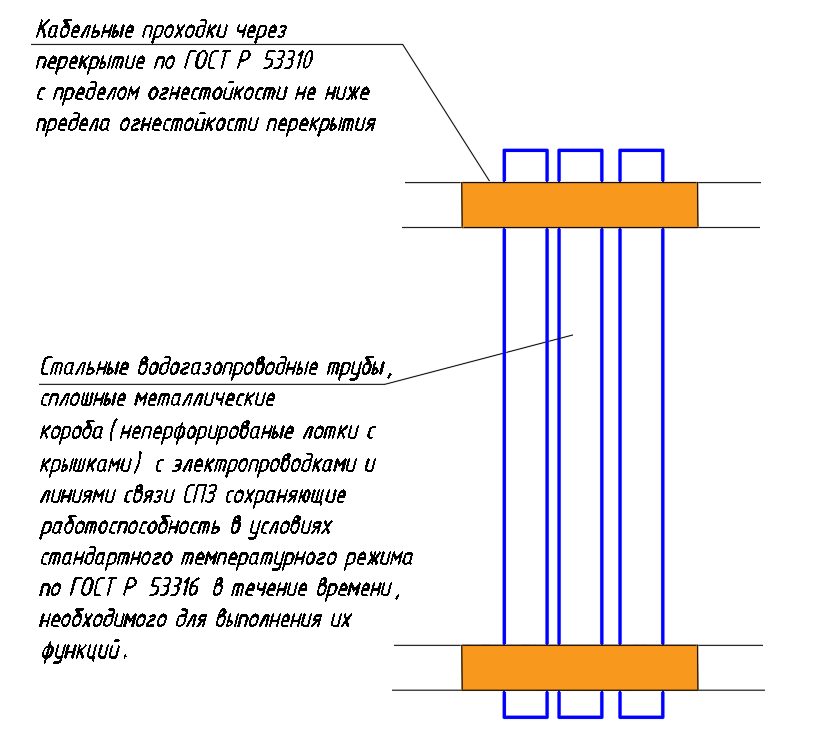

Допускается вертикальная прокладка электропроводок и линий связи СПЗ в стальных водогазопроводных трубах при условии заделки торцов труб негорючим материалом или в сплошных металлических коробах и лотках с организацией кабельных проходок в соответствии с ГОСТ Р 53310 с пределом огнестойкости не ниже предела огнестойкости пересекаемой противопожарной преграды. Электропроводки и линии связи СПЗ при прокладке в водогазопроводных трубах, сплошных металлических коробах и лотках (вертикально ориентированных) должны сохранять работоспособность в условиях стандартного температурного режима в соответствии с ГОСТ Р 53316 в течение времени, необходимого для выполнения их функций.
Интенсив для проектировщиков СПА: разберем СП 484, СП 486, СП 6 и СП 3 (очно в Москве)
Пересечение пожарными кабелями (электропроводкой и линиями связи) преград с нормированным и ненормируемым пределом огнестойкости
Положения пункта 7.8 СП 6.13130.2025 будут направлены на развитие требования ст.82 123-ФЗ:
ч.7 123-ФЗ
Горизонтальные и вертикальные каналы для прокладки электрокабелей и проводов в зданиях и сооружениях должны иметь защиту от распространения пожара. В местах прохождения кабельных каналов, коробов, кабелей и проводов через строительные конструкции с нормируемым пределом огнестойкости должны быть предусмотрены кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструкций. (в ред. Федерального закона от 10.07.2012 N 117-ФЗ)
Новые требования к пересечению преград пожарными кабелями звучат следующим образом:
п.7.8 СП 6.13130.2025
В местах пересечения (узлах пересечения) противопожарных преград электропроводками, в том числе СПЗ, необходимо применять кабельные проходки или проходы шинопроводов в соответствии с ГОСТ Р 53310 с пределом огнестойкости не ниже предела огнестойкости пересекаемой противопожарной преграды.
Для электропроводок, выполненных кабелями, в качестве узлов пересечения должны применяться материалы группы горючести не ниже Г2 в соответствии с ГОСТ 30244. Коэффициент снижения допустимого длительного тока нагрузки силовых кабелей в конструкции узла пересечения (кабельной проходке) должен быть не менее 0,98 в соответствии с ГОСТ Р 53310.
Для линий связи, в том числе СПЗ, должны применяться узлы пересечения, выполненные из материалов группы горючести не ниже Г3 в соответствии с ГОСТ 30244.
Для узла пересечения строительных конструкций с нормированным пределом огнестойкости совместно электропроводками и линиями связи, в том числе СПЗ, должны применяться материалы группы горючести в соответствии с ГОСТ 30244 аналогично применяемым материалам для электропроводок.
И снова обратимся, к положению ч. 7 ст. 82 ФЗ 123:
ст. 82 123-ФЗ
Горизонтальные и вертикальные каналы для прокладки электрокабелей и проводов в зданиях и сооружениях должны иметь защиту от распространения пожара.
Ранее заполнение проемов при прокладке пожарных кабелей через ненормируемые преграды регламентировалось только данным положением, и многие попросту пропускали данное требование. СП 6.13130.2025 развивает данное требование, и вводит правила заполнения (заделки) данных проемов.
п.7.8 СП 6.13130.2025 (продолжение)…
В узле пересечения строительных конструкций с ненормированным пределом огнестойкости места прохода электропроводок и линий связи, в том числе СПЗ, должны уплотняться негорючим материалом на всю глубину проема.
Технологические отверстия в строительных конструкциях должны быть заделаны негорючим материалом на всю их глубину, обеспечивающим огнестойкость (по показателю EI) не ниже предела огнестойкости пересекаемой строительной конструкции (противопожарной преграды).
Так же еще остались коллеги, которые ссылаются на нормативные документы, не вошедшие в перечень к подтверждению соответствия по 123-ФЗ, а именно:
ПУЭ 7: п.2.1.58.
В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т.п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т.п.), а также резервные трубы (короба, проемы и т.п.) легко удаляемой массой из несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).
СП 76.13330.2016: 6.4.1.25
Кабельные проходки через стены, перегородки и перекрытия в производственных помещениях и кабельных сооружениях должны быть осуществлены через отрезки труб, короба, отфактурованные отверстия в железобетонных конструкциях или открытые проемы. Зазоры в отрезках труб, коробах и проемах после прокладки кабелей должны быть заделаны специальным материалом, удовлетворяющим требованиям ГОСТ Р 53310, СП 2.13130. Кабельная проходка должна быть выполнена таким образом, чтобы конструкция ее позволяла в процессе эксплуатации добавлять новые или менять ранее проложенные кабельные линии. В качестве материала кабельной проходки могут быть использованы минераловатные плиты, огнестойкие герметики, терморасширяющиеся материалы или аналогичные. Зазоры в проходах через стены допускается не заделывать, если эти стены или перегородки не нормируются в рабочей документации пределом огнестойкости.
Напомним, что нормативные документы, не вошедшие в перечень к подтверждению соответствия в рамках 123-ФЗ, мы можем применять при проектировании только в двух случаях:
При этом требования применяемых нормативных документов не должны противоречить требованиям нормативных документов из перечня к 123-ФЗ, а также специальным техническим условиям (при их наличии).
В заключение хочу подчеркнуть, новый СП 6.13130.2025 на мой взгляд решит большинство вопросов в части прокладки кабеля и даст больше вариантов реализации установленных требований. Многие изменения нацелены на исправление ситуации с экономической эффективностью принятых решений без ущерба обеспечения пожарной безопасности. Функции СПЗ должны быть выполнены, а от нас (проектировщиков) потребуется лишь выбрать вариантыб решения тех или иных задач, с учетом специфики объектов.
